Многоэтажное здание для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

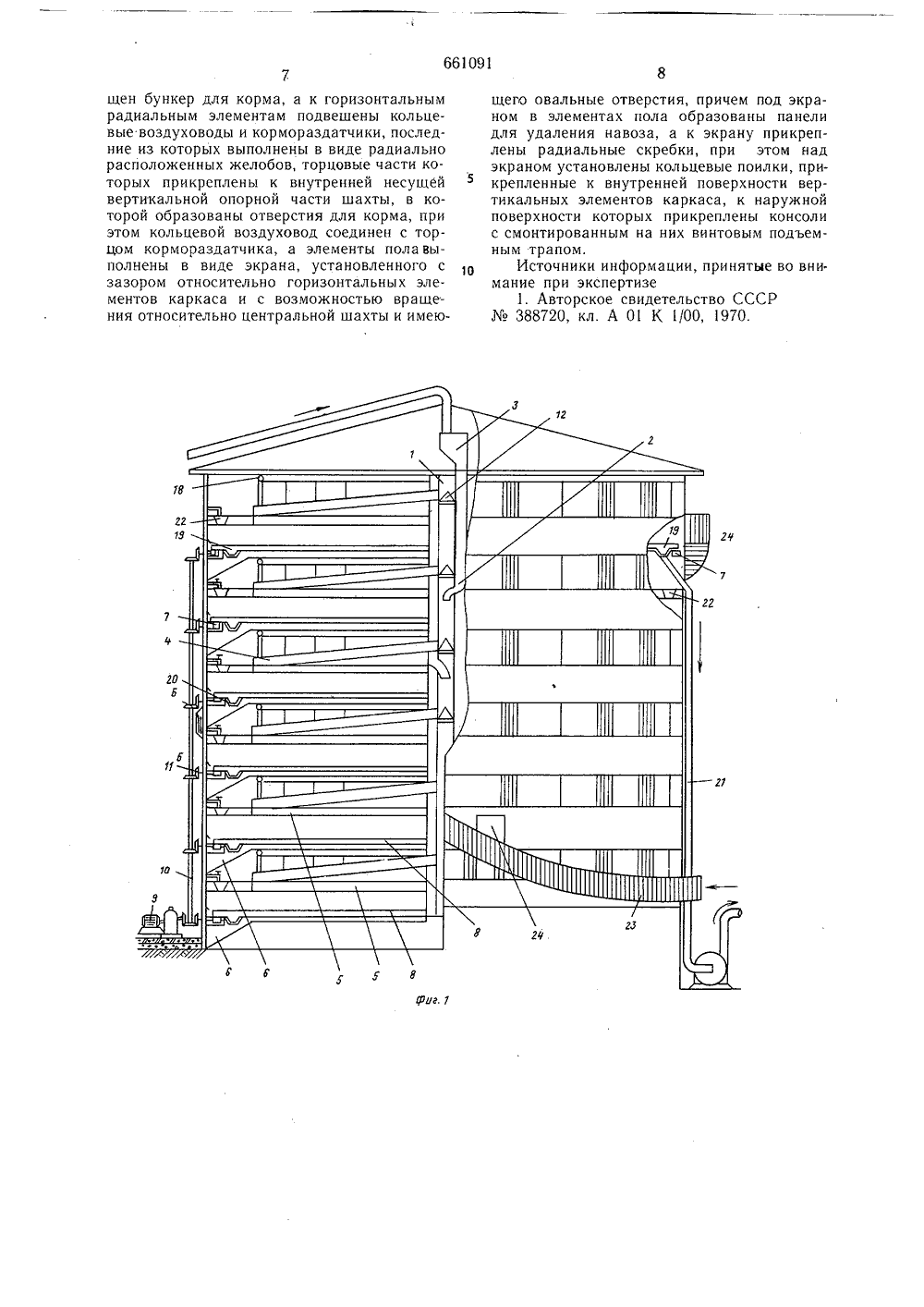

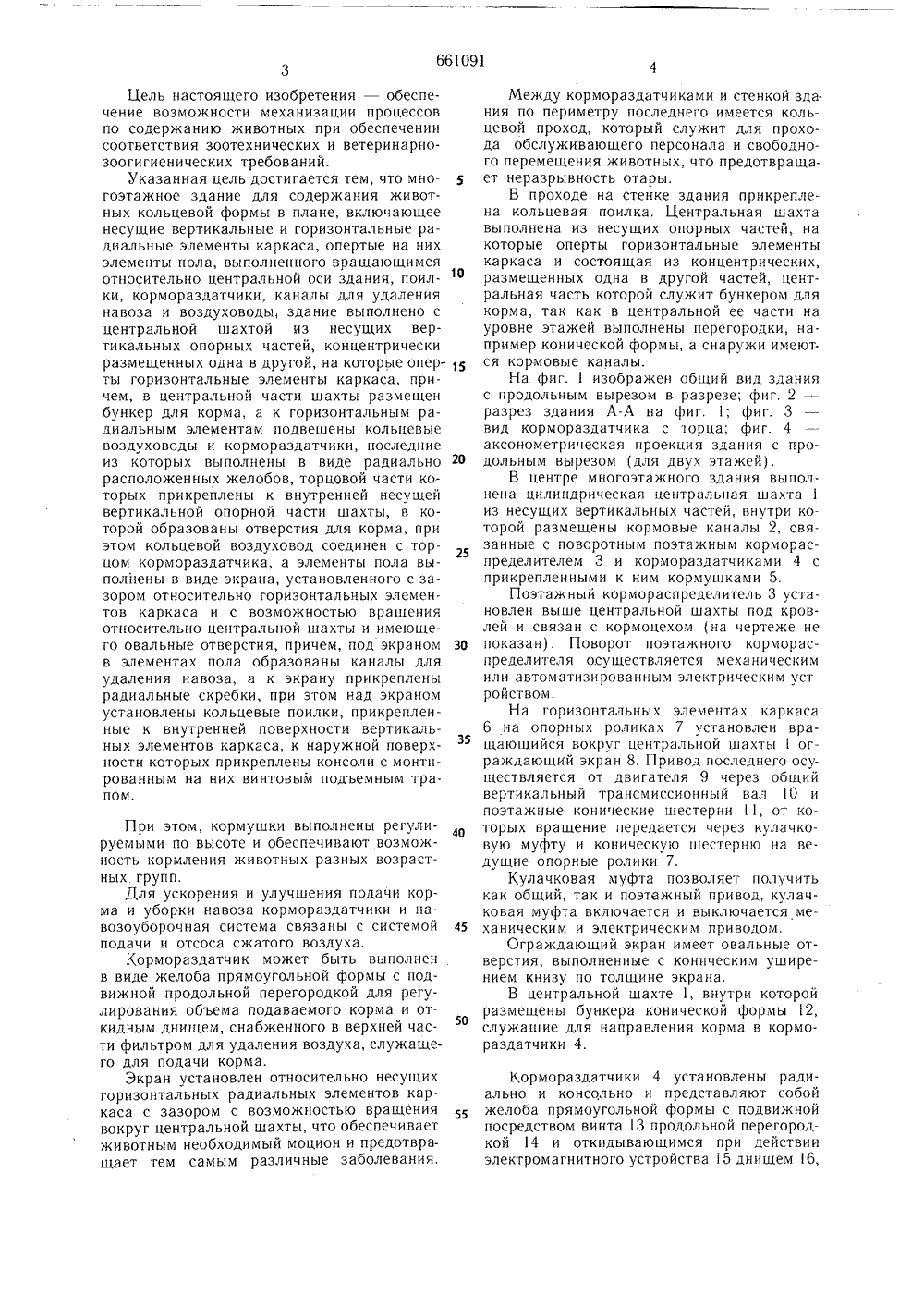

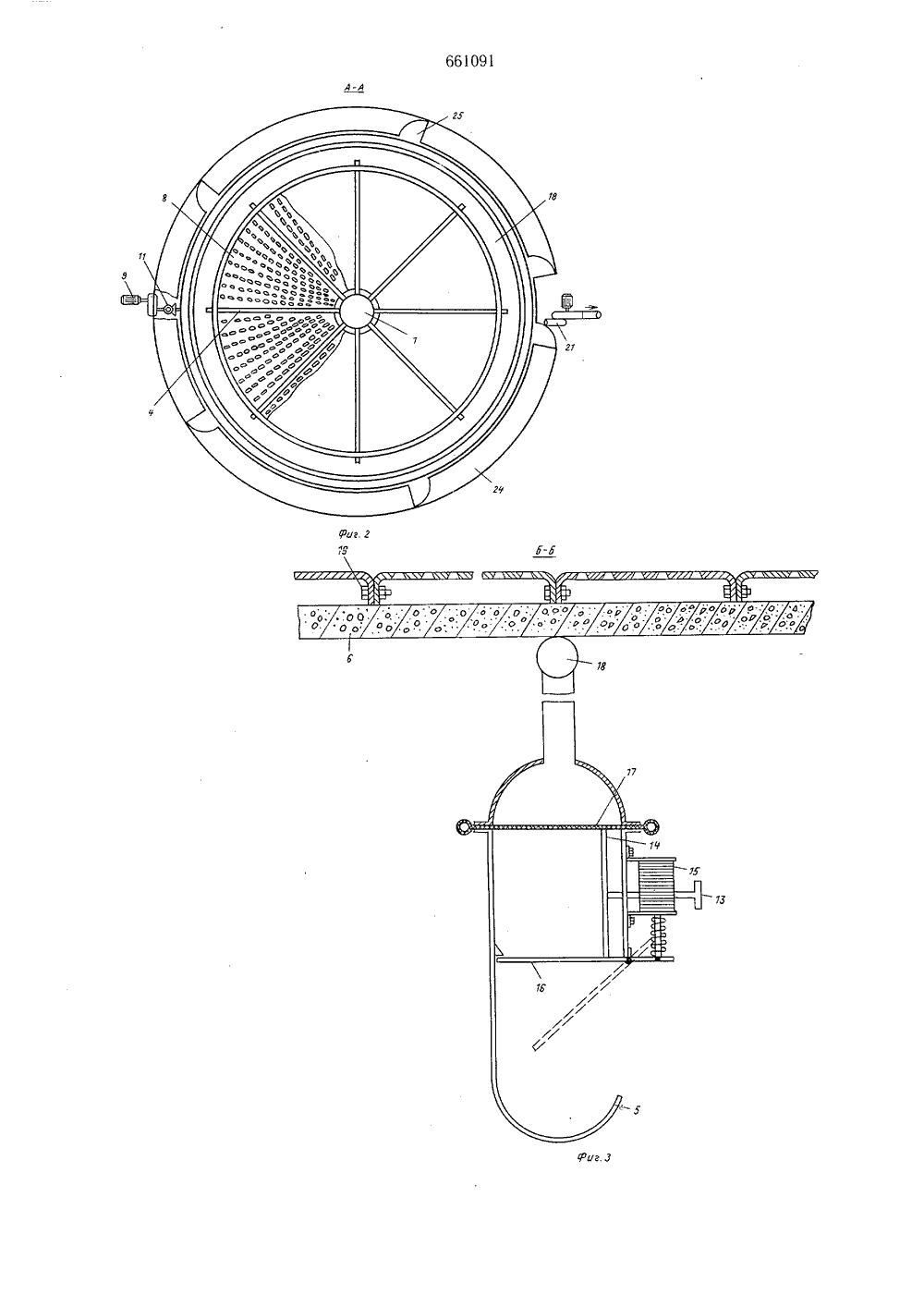

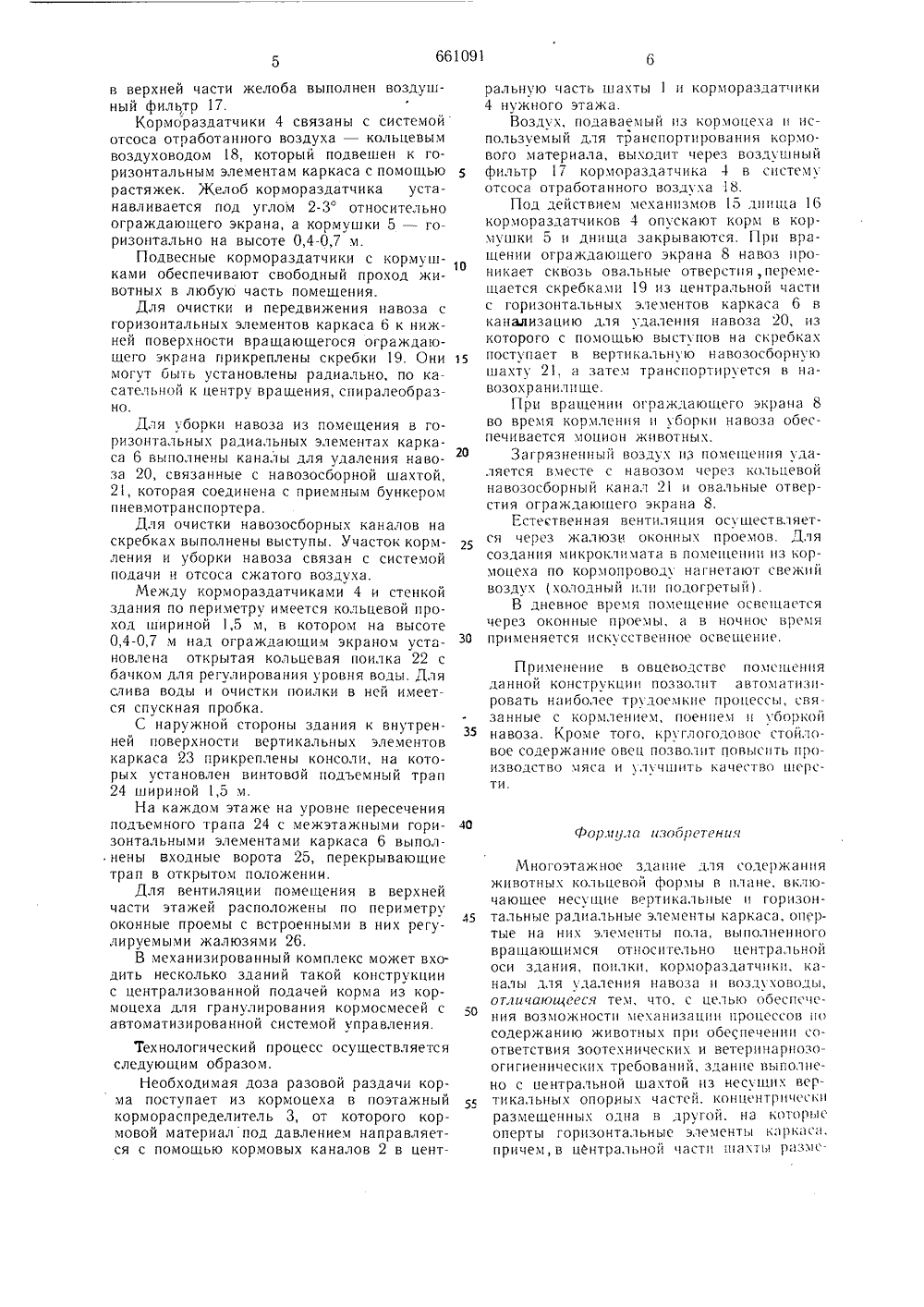

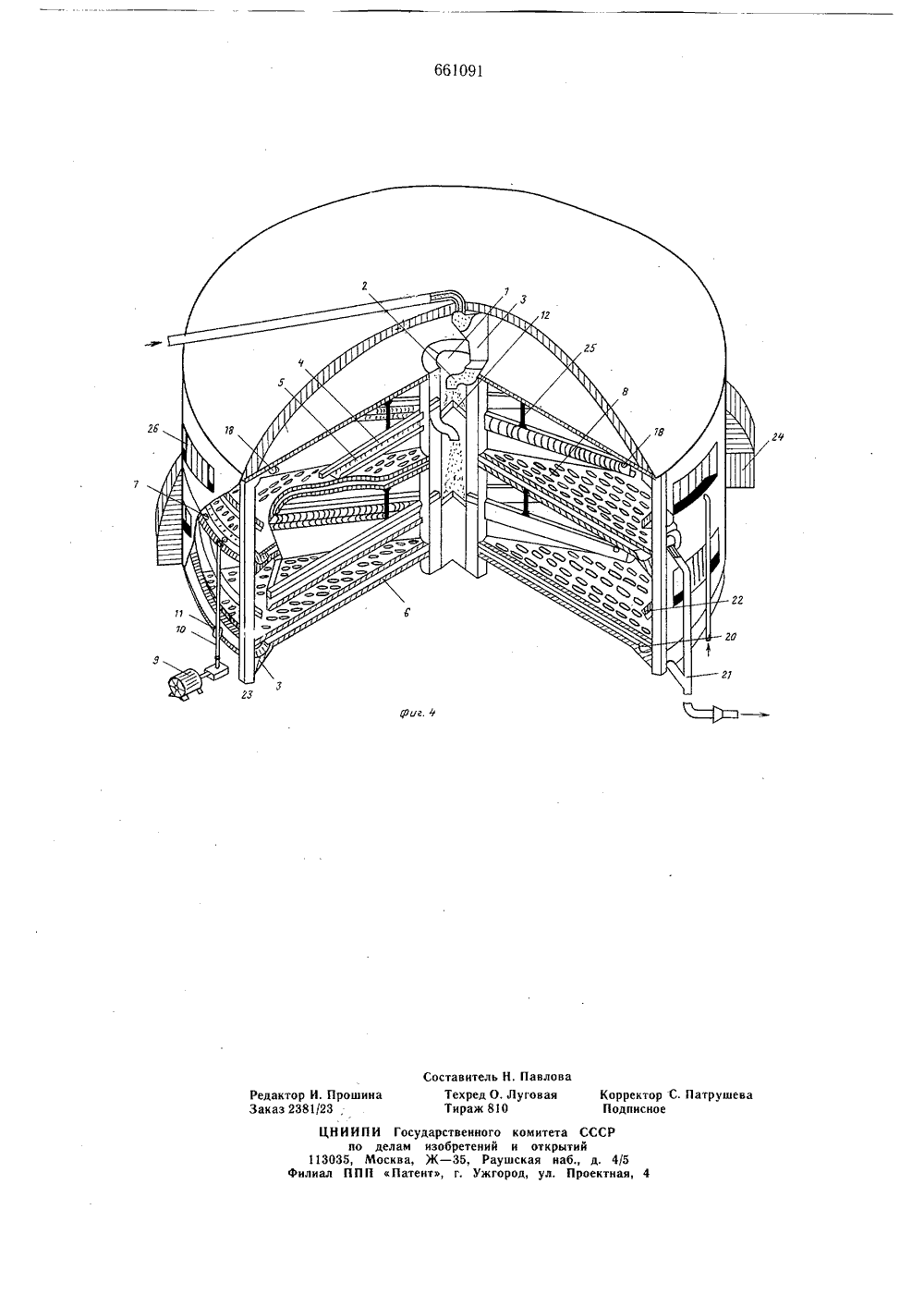

(22) Заявлено 09.03.76 (21) 2332158/29-3с присоединением заявки Ме -осударственный комитет СССР) Заявител жикский сельскохозяйственный инстит(54) МНОГОЭТАЖНОЕ ЗДАНИЕ ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ 1Изобретение относится к постройкам, применяемым в животноводстве, в частности к многоэтажным зданиям для содержания животных, например, овец.В настоящее время имеется необходи-. мость создания в овцеводстве механизированных хозяйств, имеющих кормопроизводство, обеспечивающее стойловое содержание овец при высокой концентрации поголовья. Это особенно важно для улучшения содержания овец в зимний период. Кроме того, в условиях интенсивного земледелия резко сокращаются естественные кормовые угодья (площади пастбищ), что также требует расширения производства гранулированных кормосмесей и создания специальных подкормочных помещений.Наиболее близким к предложенному изоб ретению является многоэтажное здание для содержания животных кольцевой формы в плане, включающее несущие вертикальные и горизонтальные радиальные элементы каркаса, опертые на них элементы пола, выполненного вращающимся относительно центральной оси здания, поилки, кормораздатчики, каналы для удаления навоза и воздуховоды 1,Известное помещение предназначено длясодержания свиней, каждый ярус которых имеет цилиндрическую форму и содержит логова, разделенные перемещаемыми относительно пола перегородками с закрепленными на них навозоуборочными приспособле ниями, и участок кормления,Участок кормления выполнен в виде подвижной кольцевой площадки, которая установлена на рпорные катки и оборудована кормораздатчиками с кормушками и щелевым (перфорированным и т,п.) полом. Неподвижный навозный канал выполнен под щелевым полом. Скребки прикреплены к подвижному полу.Недостаток этих помещений - отсутствие автоматизации трудоемких процессов и 5 связанное с этим широкое применение ручного труда, а таКже низкая эффективность использования плошади, занимаемой помещением. Кроме того, эти помещения, разделенные на секции (логова) и удобные для содержания свиней, не могут быть использованы для овец, требующих условий отарного содержания. В овцеводстве же до настоящего времени применение аналогичных построек неизвестно.Цель настоящего изобретения - обеспечение возможности механизации процессов по содержанию животных при обеспечении соответствия зоотехнических и ветеринарнозоогигиенических требований.Указанная цель достигается тем, что многоэтажное здание для содержания животных кольцевой формы в плане, включающее несущие вертикальные и горизонтальные радиальные элементы каркаса, опертые на них элементы пола, выполненного вращающимся относительно центральной оси здания, поилки, кормораздатчики, каналы для удаления навоза и воздуховоды, здание выполнено с центральной шахтой из несущих вертикальных опорных частей, концентрически размещенных одна в другой, на которые оперты горизонтальные элементы каркаса, причем, в центральной части шахты размешен бункер для корма, а к горизонтальным радиальным элементам подвешены кольцевые воздуховоды и кормораздатчики, последние из которых выполнены в виде радиально расположенных желобов, торцовой части которых прикреплены к внутренней несущей вертикальной опорной части шахты, в которой образованы отверстия для корма, при этом кольцевой воздуховод соединен с торцом кормораздатчика, а элементы пола выполнены в виде экрана, установленного с зазором относительно горизонтальных элементов каркаса и с возможностью врашения относительно центральной шахты и имеющего овальные отверстия, причем, под экраном в элементах пола образованы каналы для удаления навоза, а к экрану прикреплены радиальные скребки, при этом над экраном установлены кольцевые поилки, прикрепленные к внутренней поверхности вертикальных элементов каркаса, к наружной поверхности которых прикреплены консоли с монтированным на них винтовым подъемным трапом. При этом, кормушки выполнены регулируемыми по высоте и обеспечивают возможность кормления животных разных возрастных групп.Для ускорения и улучшения подачи корма и уборки навоза кормораздатчики и навозоуборочная система связаны с системой подачи и отсоса сжатого воздуха.Кормораздатчик может быть выполнен в виде желоба прямоугольной формы с подвижной продольной перегородкой для регулирования объема подаваемого корма и откидным днишем, снабженного в верхней части фильтром для удаления воздуха, служашего для подачи корма.Экран установлен относительно несущих горизонтальных радиальных элементов каркаса с зазором с возможностью вращения вокруг центральной шахты, что обеспечивает животным необходимый моцион и предотврашает тем самым различные заболевания. 5 10 15 20 25 30 35 40 45 50 Между кормораздатчиками и стенкой здания по периметру последнего имеется кольцевой проход, который служит для прохода обслуживающего персонала и свободного перемешения животных, что предотврашает неразрывность отары.В проходе на стенке здания прикреплена кольцевая поилка. Центральная шахта выполнена из несущих опорных частей, на которые оперты горизонтальные элементы каркаса и состоящая из концентрических, размещенных одна в другой частей, центральная часть которой служит бункером для корма, так как в центральной ее части на уровне этажей выполнены перегородки, например конической формы, а снаружи имеют. ся кормовые каналы,На фиг. 1 изображен обший вид здания с продольным вырезом в разрезе; фиг. 2 - разрез здания А-А на фиг. 1; фиг. 3 вид кормораздатчика с торца; фиг. 4 аксонометрическая проекция здания с продольным вырезом (для двух этажей).В центре многоэтажного здания выполнена цилиндрическая центральная шахтаиз несуших вертикальных частей, внутри которой размещены кормовые каналы 2, связанные с поворотным поэтажным кормораспределителем 3 и кормораздатчиками 4 с прикрепленными к ним кормушками 5.Поэтажный кормораспределитель 3 установлен выше центральной шахты под кровлей и связан с кормоцехом (на чертеже не показан). Поворот поэтажного кормораспределителя осуществляется механическим или автоматизированным электрическим устройством.На горизонтальных элементах каркаса 6 на опорных роликах 7 установлен вращающийся вокруг центральной шахты 1 ограждающий экран 8. Привод последнего осуществляется от двигателя 9 через общий вертикальный трансмиссионный вал 10 и поэтажные конические шестерни 11, от которых врашение передается через кулацковую муфту и коническую шестерню на ведущие опорные рол и ки 7.Кулачковая муфта позволяет получить как общий, так и поэтажный привод, кулачковая муфта включается и выключается механическим и электрическим приводом.Ограждаюший экран имеет овальные отверстия, выполненные с коническим уширением книзу по толшине экрана.В центральной шахте 1, внутри которой размешены бункера конической формы 12, служашие для направления корма в кормораздатчики 4. Кормораздатчики 4 установлены радиально и консольно и представляют собой желоба прямоугольной формы с подвижной посредством винта 13 продольной перегородкой 14 и откидываюшимся при действии электромагнитного устройства 15 днишем6, 661091ральную часть шахты 1 и кормораздатчики 4 нужного этажа.Воздух, подаваемый из кормоцехд и используемый для транспортирования кормового материала, выходит через воздушный фильтр 17 корморазлатчика 4 в систему отсоса отработанного воздуха 18.Под действием механизмов 15 лнпща 16 корморазлатчиков 4 опускают корм в кормушки 5 и днища закрываются. Прн вращении ограждающего экрана 8 навоз проникает сквозь овальные отверстия,перемешается скребками 19 из центральной части с горизонтальных элементов каркаса 6 в канализацию для удаления навоза 20, из которого с помощью выступов на скребках поступает в вертикальную навозосборную шахту 21, а затем транспортируется в ндвозохранилпще.При врдцгении огражлающсго экрана 8 во время кормления и уборки навоза обеспечивается моцион животных.Загрязненный воздух из помегцец удаляется вместе с навозом через кольцевой навозосборный канал 21 и овальные отверстия ограждающего экрана 8.Естественная вентиляция осуществляется через жалюзи оконных проемов. Для создания микроклимата в помешеггип из кормоцеха по кормопроволу нагнетают свежий воздух (холодный или подогретый).В дневное время помещение освсшатся через оконные проемы, а в ночновремя при меняется искусствен ное освещение. Применение в овцсволствпомшния данной конструкции позволит автоматизировать наиболее трулоемкне процессы, связанные с кормлением, поением и уборкой навоза. Кроме того, круглоголовостойловое содержание овец позволит повысить производство мяса и улучшить качетво шрсти. Форму.ггг изобретениг Многоэтажное злание лля олержання животных кольцевой формы в плане, включающее несущие вертикальные и горизонтальные радиальные элементы каркаса, опртые на них элементы пола, выполненного вращающимся относительно центральной оси здания, поилки, корморазлатчикп, каналы лля удаления навоза и возлуховолы, от,гицающееея тем, что, с целью обеспч- ния возможности механизации процессов по содержанию животных при обеспечении оответствия зоотехнических и ветеринарнозоогигиенических требований, здание выполнено с центральной шахтой из несущих вертикальных опорных частей, конггентричгчг размещенных олна в другой, на которые оперты горизонтальные элементы кдркдд, причем, в цЕнтральной части шахты рдзмв верхней части желоба выполнен воздушный фильтр 17,Кормораздатчики 4 связаны с системойотсоса отработанного воздуха - кольцевымвоздуховодом 18, который подвешен к горизонтальным элементам каркаса с помощьюрастяжек. Желоб кормораздатчика устанавливается под углом 2-3 относительноограждающего экрана, а кормушки 5 - горизонтально на высоте 0,4-0,7 м.Подвесные кормораздатчики с кормуш 1 Оками обеспечивают свободный проход животных в любую часть помещения.Для очистки и передвижения навоза сгоризонтальных элементов каркаса 6 к нижней поверхности вращающегося ограждающего экрана прикреплены скребки 19. Они 15могут быть установлены радиально, по касательной к центру вращения, спиралеобразно.Для уборки навоза из помещения в горизонтальных радиальных элементах каркаса 6 выполнены каналы для удаления навоза 20, связанные с навозосборной шахтой,21, которая соединена с приемным бункеромпневмотранспортера.Для очистки навозосборных каналов наскребках выполнены выступы. Участок кормления и уборки навоза связан с системойподачи и отсоса сжатого воздуха.Между кормораздатчиками 4 и стенкойздания по периметру имеется кольцевой проход шириной 1,5 м, в котором на высоте0,4-0,7 м над ограждающим экраном установлена открытая кольцевая поилка 22 сбачком для регулирования уровня воды. Дляслива воды и очистки поилки в ней имеется спускная пробка.С наружной стороны здания к внутренней поверхности вертикальных элементовкаркаса 23 прикреплены консоли, на которых установлен винтовой подъемный трап24 шириной 1,5 м.На каждом этаже на уровне пересеченияподъемного трапа 24 с межэтажными горизонтальными элементами каркаса 6 выпол. нены входные ворота 25, перекрывающиетрап в открытом положении.Для вентиляции помещения в верхнейчасти этажей расположены по периметруоконные проемы с встроенными в них регулируемыми жалюзями 26.В механизированный комплекс может входить несколько зданий такой конструкциис централизованной подачей корма из кормоцеха для гранулирования кормосмесей с -оавтоматизированной системой управления.Технологический процесс осуществляетсяследующим образом.Необходимая доза разовой раздачи корма поступает из кормоцеха в поэтажныйкормораспределитель 3, от которого кормовой материал под давлением направляется с помощью кормовых каналов 2 в цент 66109110 щен бункер для корма, а к горизонтальным радиальным элементам подвешены кольцевые воздуховоды и кормораздатчики, последние из которых выполнены в виде радиально расположенных желобов, торцовые части которых прикреплены к внутренней несущей вертикальной опорной части шахты, в которой образованы отверстия для корма, при этом кольцевой воздуховод соединен с торцом кормораздатчика, а элементы пола выполнены в виде экрана, установленного с зазором относительно горизонтальных элементов каркаса и с возможностью вращения относительно центральной шахты и имею. щего овальные отверстия, причем под экраном в элементах пола образованы панели для удаления навоза, а к экрану прикреплены радиальные скребки, при этом над экраном установлены кольцевые поилки, прикрепленные к внутренней поверхности вертикальных элементов каркаса, к наружной поверхности которых прикреплены консоли с смонтированным на них винтовым подъемным трапом.Источники информации, принятые во вни. мание при экспертизе1. Авторское свидетельство СССР388720, кл. А 01 К 1/00, 1970.661091 Составитель Н. Павлов Патрушева д. 4 1130илиал ктна Редактор И. ПрошинаЗаказ 2381/23,ЦНИИПИ Госупо делам35 Москваф ППП Пате Техред О. ЛуговаяТираж 810 дарственного комитета Сизобретений и открытийЖ - 35, Раушская наб.,нт, г. ужгород, ул. Пр КорректоПодписноСР
СмотретьЗаявка
2332158, 09.03.1976
ТАДЖИКСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
МАКШАНЦЕВ ЮРИЙ АНДРЕЕВИЧ, МАСИЕВ РУСТАМ ХАЙДАРОВИЧ, САМИГУЛИН АНВАР АБДУЛЛАЕВИЧ
МПК / Метки
МПК: E04H 5/08
Метки: животных, здание, многоэтажное, содержания
Опубликовано: 05.05.1979
