Уплотняющее устройство печи

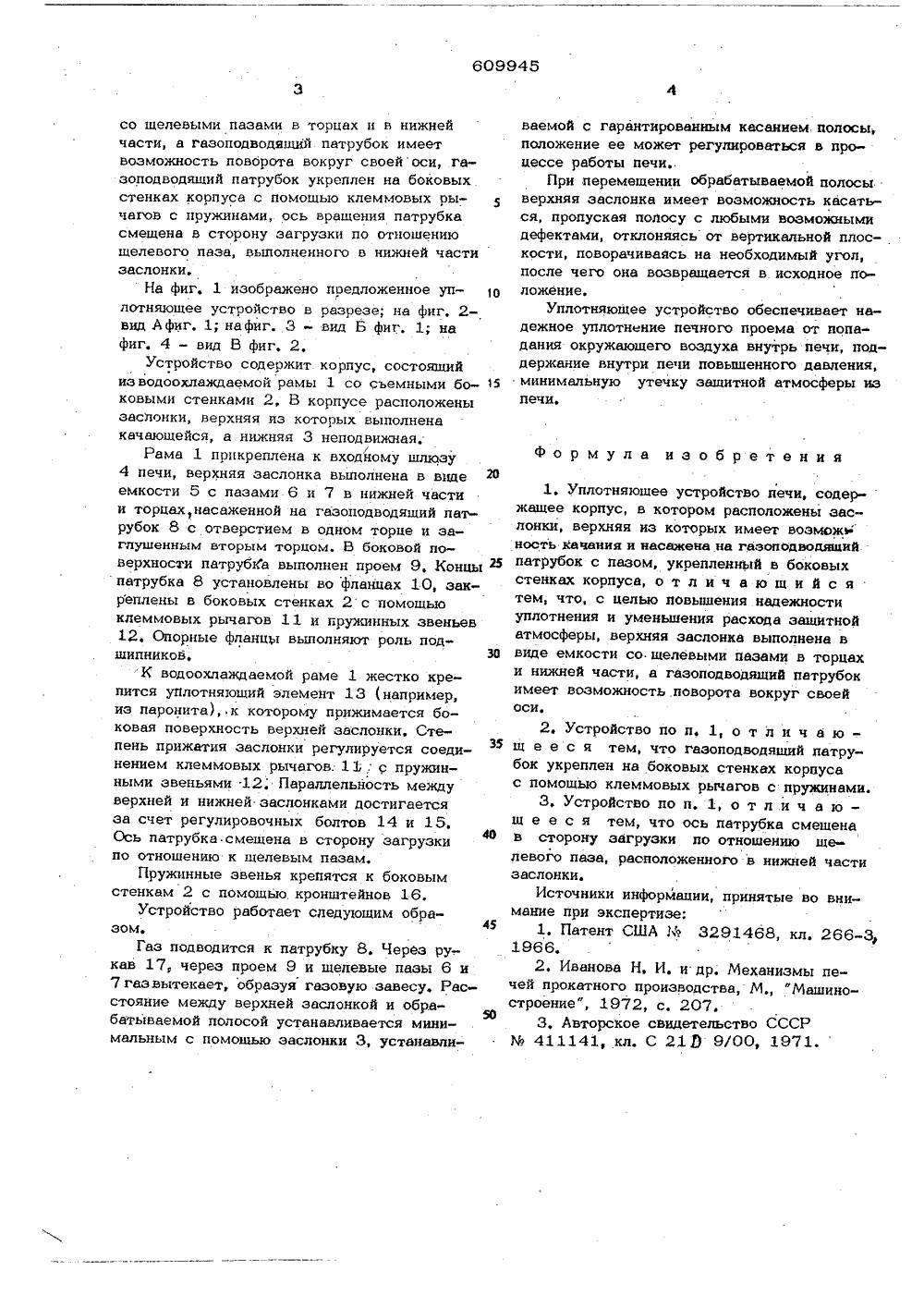

О И"иА:. ЙЙ В ИЗОБРЕТЕНИЯ И АТОУСИОИУ СЮИДВТВЛЬСТВУ Своз Соватскиа Сфертмвтеттецееииа Ресвубвтеи(53) М. Кл,Р 27 В 1/18 С 21 0 9/00 Геоударотееннвй квинтет Совета етнннотроа СССР ве делам нэобретаннй н открытнй(4 Ы Дата опубликования описания 16,05.78(54) УПЛОТНЯЮШЕЕ УСТРОЙСТВО ПЕЧИ Изобретение относится к конструкции уплотняюшего устройства печей для непрерывной термообработкэт движущихся металлических полос в защитной атмосфере, например в атмосфере сжатого водорода или диссоциированногоаммиака, и может быть использовано .для уплотнения входного шлюза, вертикальной и горизонтальной протяжных печей. Известно уплотняюшее устройство вход- то ного проема печи, содержащий корпус, в котором смонтированы два ролика с неметаллическим покрытием, прижимаемые к обрабатываемой полосе, посредством гидроцилиндров, рычажных передач. 15Недостатком известного устройства является сложность и ненадежность конструкции; затрудненность гидроустройствами достигнуть тонкого сжатия обрабатываемой,полосы, невозможность работы при высоких темпера турах в печном пространстве.Известно уплотняюшее устройство печи, содержащее нижнюю бронзовую рейку и верхнюю рейку, выполненную из пакета листов армированного асбеста. З Его недостатком является быстрый выход из строя из-за повреждения дефектамиобрабатываемой полосы.Известно уплотняющее устройство печи,содержащее корпус, в котором расположенызаслонки, верхняя из которых имеет возможность качания и насажена на газоподвоаяший патрубок с пазом, укрепленный в боковых стенках корпуса. Верхняя заслонка выполнена в виде набора фасонных пластин,каждая пластина имеет в верхней части вырез,Недостатком такого устройства являетсяненадежность уплотнения входного проемапри пропуске полосы, при высоких темпе.ратурах возможно коробление пластин,наличие множества щелей между пластинами,в верхней части проемов,образующихся приотклонении пластин, ведет к увеличению расхода печной и контролируемой атмосферы.Целью изобретения является повышениенад-жности уплотнения и уменьшения расхода защитной атмосферы,Поставленная цель достигается тем, чтоверхняя заслонка выполнена в виде емкостисо шелевыми пазами в торцах и в нижнейчасти, а газоподводящий патрубок имеетвозможность поворота вокруг своейоси, газоподводяший патрубок укреплен на боковыхстенках корпуса с помощью клеммовых рычагов с пружинами, ось вращения патрубкасмещена в сторону загрузки по отношениющелевого паза, выполненного в нижней частизаслонки,На фиг. 1 изображено поедложенное уп Олотняющее устройство в разрезе; на фиг, 2 вид Афиг, 1; нафиг. 3 - вид Б фиг. 1; нафиг. 4 - вид В фиг, 2,Устройство содержит корпус, состоящийизводоохлаждаемой рамы 1 со съемными боковыми стенками 2, В корпусе расположенызаслонки, верхняя из которых выполненакачающейся, а нижняя 3 неподвижная,Рама 1 прикреплена к входному шлюзу/4 печи, верхняя заслонка выполнена в виде 20емкости 5 с пазами 6 и 7 в нижней частии торцах, насаженной на газоподводяший патрубок 8 с отверстием в одном торце и заглушенным вторым торцом. В боковой поверхности патрубка выполнен проем 9, Концы 5патрубка 8 установлены во фланцах 10, закреплены в боковых стенках 2 с помощьюклеммовых рычагов 11 и пружинных звеньев12, Опорные фланцы выполняют роль подшипников,ЗОК водоохлаждаемой раме 1 жестко крепится уплотняющий элемент 13 (например,из паронита),.к которому прижимается боковая поверхность верхней заслонки, Степень прижатия заслонки регулируется соединением клеммовых рычагов. 11 с пружинными звеньями 12; Параллельность междуверхней и нижней заслонками достигаетсяза счет регулировочных болтов 14 и 15.Ось патрубка смещена в сторону загрузкипо отношению к шелевым пазам,Пружинные звенья крепятся к боковымстенкам 2 с помощью кронштейнов 16,Устройство работает следующим образом.45Газ подводится к патрубку 8. Через ру-.кав 17, через проем 9 и шелевые пазы 6 и7 газвытекает, образуя газовую завесу. Расстояние между верхней заслонкой и обрабатываемой полосой устанавливается мини 50мальным с помощью заслонки 3, устанавливаемой с гарантированным касанием полосы,положение ее может регулироваться в процессе работы печи.При перемещении обрабатываемой полосыверхняя заслонка имеет возможность касаться, пропуская полосу с любыми возможнымидефектами, отклоняясь от вертикальной плоскости, поворачиваясь на необходимый угол,после чего она возвращается в исходное положение,Уплотняюшее устройство обеспечивает надежное уплотнение печного проема от нопадания окружающего воздуха внутрь печи, поддержание внутри печи повышенного давления,минимальную утечку защитной атмосферы иэпечи.Формула изобретения1, Уплотняющее устройство лечи, содержащее корпус, в котором расположены заслонки, верхняя из которых имеет возможь ность качания и насажена на газоподвобвций патрубок с пазом, укрепленный в боковых стенкахкорпуса, отл ич ающи йс я тем, что, с целью повышения надежности уплотнения и уменьшения расхода защитной атмосферы, верхняя заслонка выполнена в виде емкости со шелевыми пазами в торцах и нижней части, а газоподводящий патрубок имеет возможность поворота вокруг своей оси.2, Устройство по п. 1, о т л и ч а ю - щ е е с я тем, что гаэоподводяший патрубок укреплен на боковых стенках корпусе с помощью клеммовых рычагов с пружинами.3, Устройство по п. 1, о т л .и ч а ю - щ е е с я тем, что ось патрубка смещенав сторону загрузки по отношению щелевого паза, расположенного в нижней части заслонки.Источники информации, принятые во внимание при экспертизе:1. Патент США Иф 3291468, кл. 266-31966.2. Иванова Н. И. и др, Механизмы печей прокатного производства, М., Машиностроение", 1972, с. 207.3, Авторское свидетельство СССР % 411141, кл. С 213 9/00, 1971.дпдз аю лЧ Иену,Тупиц аз ССР Патент", г. Ужгород, ул, Проектная, 4 илиал П 992/29 Тираж 767 ПоднисноеНИИПИ Государственного комитета Совета Министрпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4
