Устройство для изготовления, наполнения и запечатывания мешков из термосклеивающегося материала

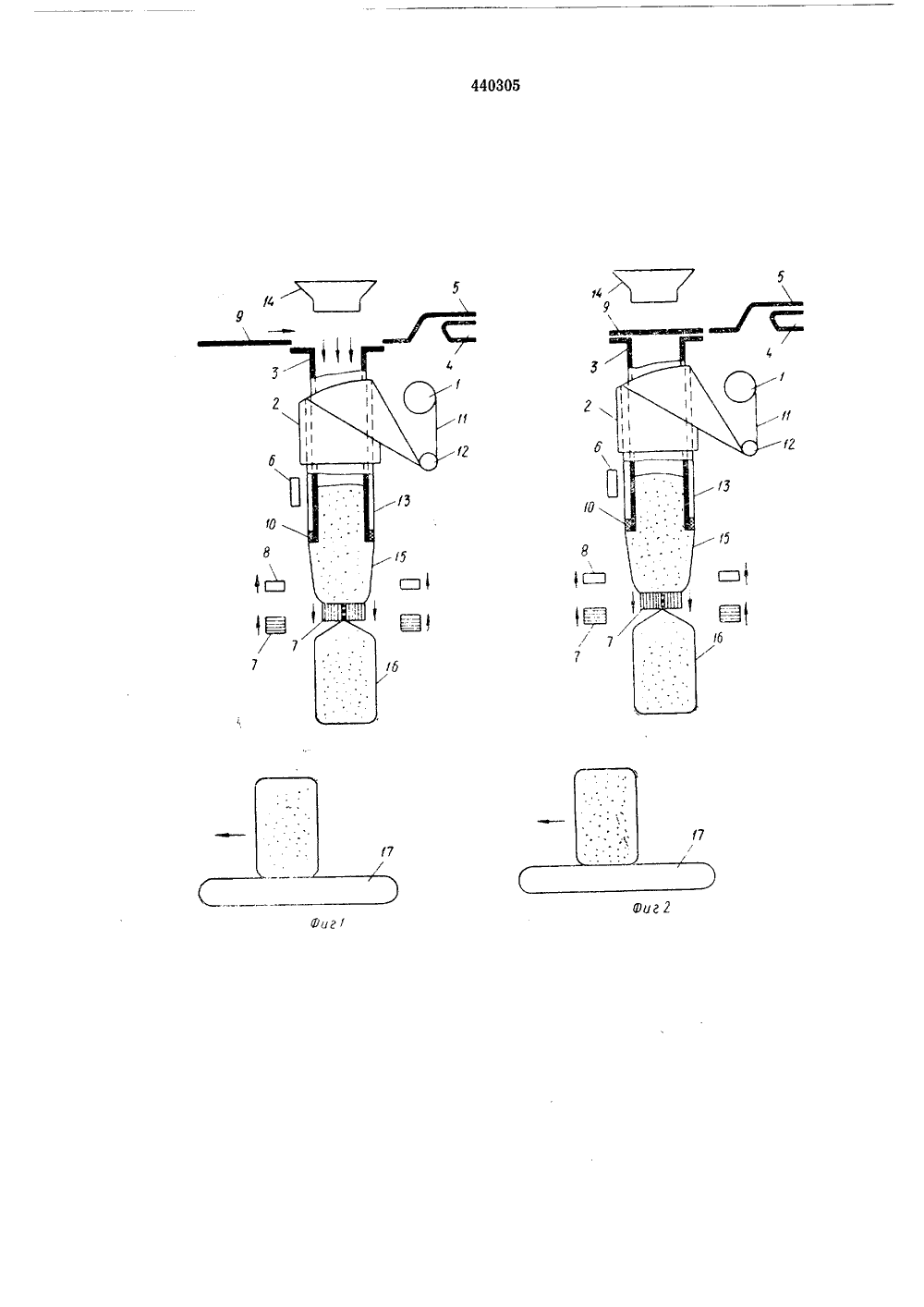

О П ИС-:-А" НИ-Е ИЗОБРЕТЕНИЯ п 11 440305 Союз Советских Социалистицеских Республик(51) М. Кл, В 65 Ь 9/06 Государственный комитет Совета Миииотров СССР оо делам изобретений и открытий(71) Заявитель А. А, Синиченко, Б. С. Кротов, В, Г. Грязнов и А. М, РоманенкоСеверодонецкий филиал Всесоюзного научно-исследовательскогои конструкторского института химического машиностроения(54) УС 1 РОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ, НАПОЛНЕНИЯ И ЗАПЕЧАТЪВАНИЯ МЕШКОВ ИЗ ТЕРМОСКЛЕИВАЮЩЕГОСЯ МАТЕРИАЛА1Известно устройство для изготовления, наполнения и запечатывания мешков из термосклеивающегося материала, содержащее рулонодержатель, рукавообразователь, питающую трубу, трубопровод для сообщения питающей трубы с вакуум-системой, а также приспособление для образования продольного шва на рукаве и две пары захватов для протяжки рукава и образования поперечных швов.Цель изобретения - повышение качества образования поперечных швов.Для достижения указанной цели предлагаемое устройство снабжено дополнительной парой захватов для пережима рукава и заслонкой для питающей трубы, при этом заслонка и трубопровод для сообщения питающей трубы с вакуум-системой установлены с возможностью поочередного перекрывания полости питающей трубы, которая имеет наружное кольцевое уплотнение.На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2 - 8 - то же, в процессе изготовления, наполнения и запечатывания мешков из термосклеивающегося материала.Устройство содержит рулонодержатель 1, рукавообразователь 2, питающую трубу 3, трубопровод 4 для сообщения питающей трубы с вакуум-системой 5 и приспособление 6 для образования продольного шва на рукаве,а также две пары захватов 7 для образования поперечных швов, дополнительную пару захватов 8 для пережима рукава и заслонку 9 для питающей трубы.Заслонка и трубопровод установлены с возможностью поочередного перекрывания полости питающей трубы, которая также имеет наружное кольцевое уплотнение 10.Захваты 7 выполнены в виде клещей с вмон О тированными в них тремя термоэлементами(на чертеже не показаны).Один из последних служит для заварки верха готового мешка, второй - низа будущего мешка, а средний - для отделения их друг от 15 друга.Дополнительная пара захватов 8 выполненааналогично, но без термоэлементов. Работает устройство следующим образом.20 Термосклеивающийся материал 11 с рулонодержателя 1 пропускается через направляющий ролик 12, сворачивается в рукавообразователе 2, сваривается продольным швом с помощью приспособления 6 и протягивается од ним из захватов 7. При этом один из захватов7 протягивает образованный рукав 13, а второй в это время возвращается в исходное положение.Таким образом протяжка рукава осущест- ЗО вляется непрерывно.Продукт засыпается из дозатора 14 через питающую трубу 3 во внутреннюю полость рукава 13, при этом часть его остается внутри питающей трубы.Затем последняя перекрывается заслонкой 9 для герметизации внутреннего пространства, образованного питающей трубой и изготавливаемым мешком 15,С помощью, кольцевого уплотнения 10, выполненного из мягкого упругого материала и укрепленного на наружной поверхности трубы 3, герметизируется объем внутри питающей трубы 3 и мешка 15 и предотвращается попадание пыли на участок рукава 13, расположенный выше уплотнения.При дальнейшей протяжке мешка 15 вниз сумма объемов питающей трубы 3 и мешка 15 больше, чем вначале после перекрытия питающей трубы заслонкой 9, вследствие чего внутреннее давление в этом замкнутом пространстве уменьшается, и после выхода всего продукта,из питающей трубы внутри мешка образуется вакуум. Затем рукав 13 пережи- мается дополнительным захватом 8, благодаря чему мешок 15 герметизируется, Затем заслонку 9 открывают, и к питающей трубе 3 подключают вакуум-систему 5, при этом вакуум в мешке 15 не нарушается, так как он пережат дополнительным захватом 8,Пыль, оставшаяся внутри питающей трубы 3, отсасывается с помощью вакуум-системы 5. Затем последнюю отсоединяют, продолжая пережатие мешка 15 и протягивая рукав 13 до тех пор, пока незапыленный участок рукава, который ранее был защищен уплотнением 10,не опустится до уровня захватов 7. Захват 7 сводят и с его помощью осуществляется дальнейшая протяжка с одновременной сваркой верха изготавливаемого мешка 15, низа буду щего мешка и отделение их друг от друга.Как только одна пара захвата 7 сведена, дополнительный захват 8 и другую пару захвата 7 разводят и возвращают в исходное положение, а ранее изготовленный мешок 16 удаляет ся гранспортером 17.В дальнейшем цикл повторяется.Предмет изобретения151. Устройство для изготовления, наполненияи запечатывания мешков из термосклеивающегося материала, содержащее рулонодержатель, рукавообразователь, питающую трубу, 20 трубопровод для сообщения питающей трубыс вакуум-системой, приспособление для образования продольного шва на рукаве и две пары захватов для протяжки рукава и образования поперечных швов, отличающееся 25 тем, что, с целью повышения качества образования,поперечных швов, оно снабжено дополнительной парой захватов для пережима рукава и заслонкой для питающей трубы, при этом заслонка и трубопровод для сообщения пита ющей трубы с вакуум-системой установлены свозможностью поочередного перекрывания полости питающей трубы.2. Устройство по п. 1, отличающеесятем, что питающая труба имеет наружное 35 кольцевое уплотнение.440305 ц д бог 8 ог 7 оставитель А, Бражникова Техред Г. Васильева Корректор О, Тюрина едактор Г, Мозжечко каз 37 Изд.209 Тираж 760 ИПИ Государственного комитета Совета Минист по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
