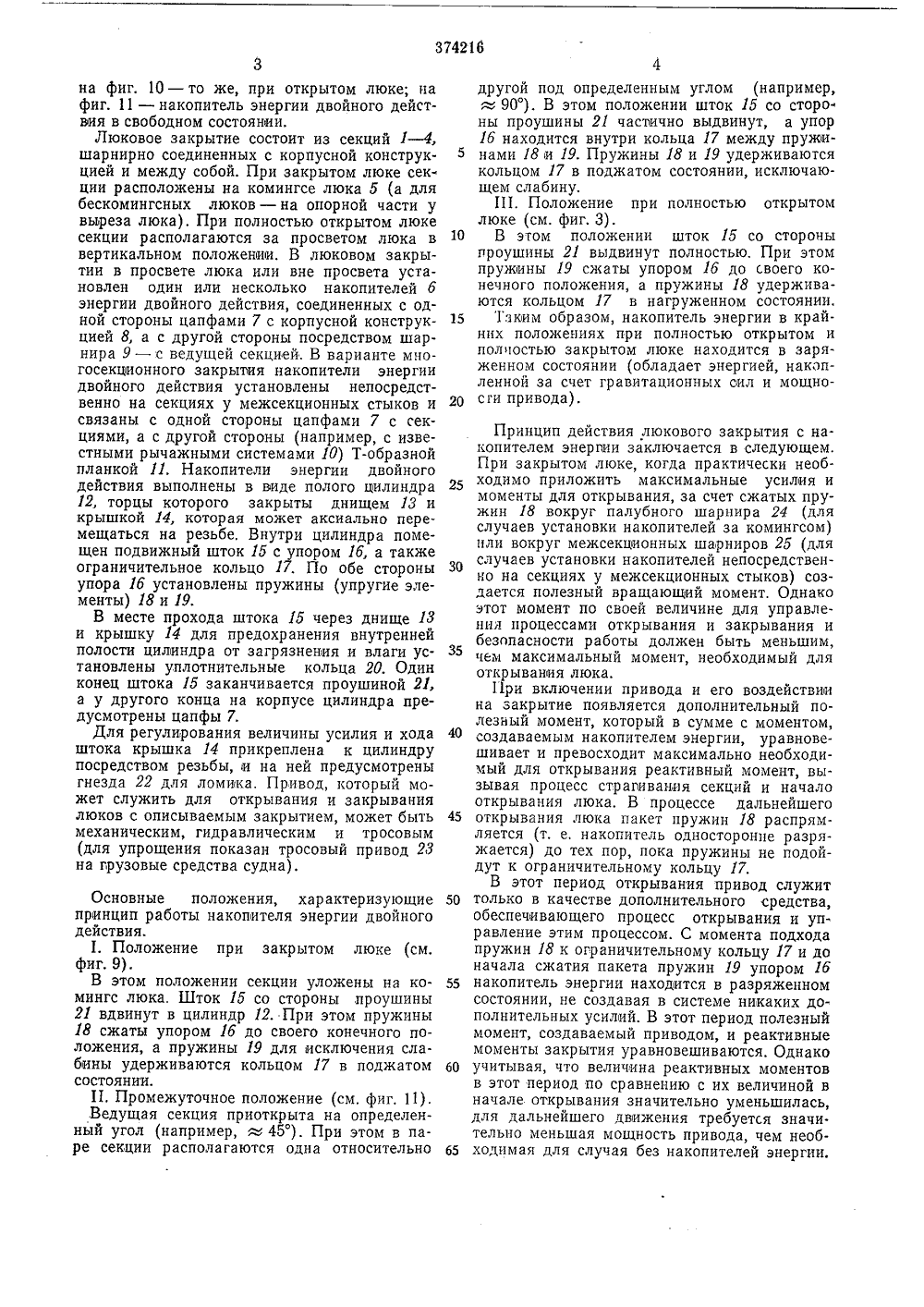

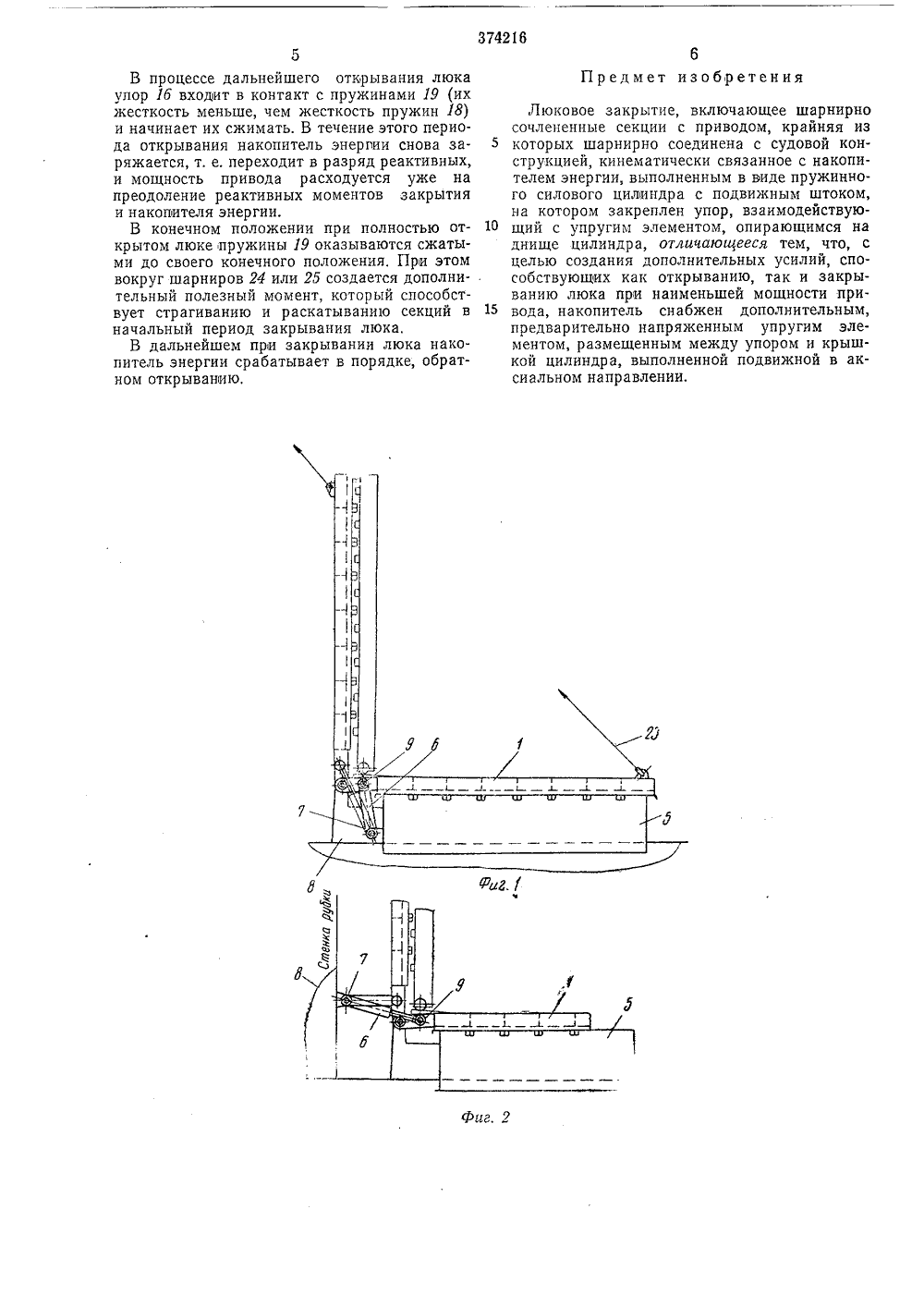

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависим авт. свидетельс Заявлено 23 Л 11.1970 ( 1419866/27-11) 3 Ь 19/2 исоединением заявкиКомитет по делам обрвтениЯ и открытиЯ ри Совете Министров СССР(088.8) У вторызобретения Ю. А. Короленко, В. А. Короленко, В. А, Левашов, В. В. Мащенко,В. М. Олейников и А. С, Сергеев явитель ВОЕ ЗАКРЫТИЕ Изобретение относится к судостроению.Известны люковые закрытия с приводом, включающие шарнирно сочлененные секции с приводом, крайняя из которых шарнирно соединена с судовой конструкцией, кинематически связанные с накопителем энергии, выполненным в виде пружинного оилового цилиндра с подвижным штоком, на котором закреплен упор, взаимодействующий с упругим элементом, опирающимся на днище цилиндра.Целью изобретения является создание дополнительных усилий, способствующих как открыванию, так и закрыванию люка прои наименьшей мощности привода.Это достигается тем, что накопитель снабжен дополнительным, предварительно напряженным упругим элементом, расположенным между упором и крышкой цилиндра, выполненной подвижной в аксиальном направлении.На фиг. 1 изображено односекционное закрытие с накопителем энергии двойного действия, установленным за просветом люка и шарнирно связанным с палубой и петлей ведущей секции (тонкими сплошными линиями изображено положение секции и накопителя прои открытом люке, а тонкими штрих-пунктирными линиями - положение второй секции для двухсекционного закрытия); на фиг, 2 - то же с накопителем, установленным за про".ветом люка и шарнирно связанным со стенкой близлежащей корпусной конструкции); на фиг. 3 - двухсекционное закрытие с накопителем, установленным на секциях у межсекционного шарнирного стыка и шарнирно связан ным с ведущей секцией цапфами, а с другойсекцией - при помощи, например, известной рычажной системы (тонкими линиями изображено положение секций при полностью открытом люке); на фиг. 4 - то же, в плане (нако питель энергии установлен в просвете люка);на фиг. 5 - многосекционное (четырехсекционное) люковое закрытие с накопителями, установленными у межсекционных стыков каждой пары секций и шарнирно соединенными с 5 ведущими секциями цапфами, а с другими секциями - при помощи, например, известной шарнирной рычажной системы (тонкими линиями изображено положение секций при полностью открытом люке); на фиг, 6 - то же, 0 со спаренными накопителями, установленными на секциях у стыка между парами секций и шарнирно соединенными с секциями цапфами, а между собой - при помощи Т-образной шарнирной планки; на фиг. 7 - то же, проме жуточное положение (первая пара секций поднята, а вторая пара секций находится на комингсе; на фиг. 8 - то же, конечное положение (люк полностью открыт); на фиг. 9 - узел с накопителем, установленным у межсекцион- ЗО ного стыка пары секций при закрытом люке;5 10 15 20 на фиг, 10 - то же, при открытом люке; на фиг. 11 - накопитель энергии двойного действия в свободном состоянии.Люковое закрытие состоит из секций 1 - 4, шарнирно соединенных с корпусной конструкцией и между собой. При закрытом люке секции расположены на комингсе люка б (а для бескомингсных люков - на опорной части у выреза люка), При полностью открытом люке секции располагаются за просветом люка в вертикальном положении, В люковом закрытии в просвете люка или вне просвета установлен один или несколько накопителей б энергии двойного действия, соединенных с одной стороны цапфами 7 с корпусной конструкцией 8, а с другой стороны посредством шарнира 9 - с ведущей секцией, В варианте многосекционного закрытия накопители энергии двойного действия установлены непосредственно на секциях у межсекционных стыков и связаны с одной стороны цапфами 7 с секциями, а с другой стороны (например, с известными рычажными системами 10) Т-образной планкой 11. Накопители энергии двойного действия выполнены в виде полого цилиндра 12, торцы которого закрыты днищем 13 и крышкой 14, которая может аксиально перемещаться на резьбе. Внутри цилиндра помещен подвижный шток 1 б с упором 1 б, а также ограничительное кольцо 17, По обе стороны упора 1 б установлены пружины (упругие элементы) 18 и 19.В месте прохода штока 1 б через днище 18 и крышку 14 для предохранения внутренней полости цилиндра от загрязнения и влаги установлены уплотнительные кольца 20. Один конец штока 1 б заканчивается проушиной 21, а у другого конца на корпусе цилиндра предусмотрены цапфы 7.Для регулирования величины усилия и хода штока крышка 14 прикреплена к цилиндру посредством резьбы, и на ней предусмотрены гнезда 22 для ломика. Привод, который может служить для открывания и закрывания люков с описываемым закрытием, может быть механическим, гидравлическим и тросовым (для упрощения показан тросовый привод 28 на грузовые средства судна). Основные положения, хар актеризующие принцип работы накопителя энергии двойного действия.1. Положение при закрытом люке (см. фиг. 9).В этом положении секции уложены на комингс люка. Шток 1 б со стороны .проушины 21 вдвинут в цилиндр 12. При этом пружины 18 сжаты упором 1 б до своего конечного положения, а пружины 19 для исключения слабины удерживаются кольцом 17 в поджатом состоянии.11, Промежуточное положение (см. фиг. 11).Ведущая секция приоткрыта на определенный угол (например, = 45). При этом в паре секции располагаются одна относительно 25 30 35 40 45 50 55 60 65 другой под определенным углом (например,90). В этом положении шток 15 со сторо. ны проушины 21 частично выдвинут, а упор 1 б находится внутри кольца 17 между пружинами 18 и 19. Пружины 18 и 19 удерживаются кольцом 17 в поджатом состоянии, исключающем слабину.111. Положение при полностью открытом люке (см. фиг. 3).В этом положении шток 15 со стороны проушины 21 выдвинут полностью, При этом пружины 19 сжаты упором 1 б до своего конечного положения, а пружины 18 удерживаются кольцом 17 в нагруженном состоянии.Таким образом, накопитель энергии в крайних положениях при полностью открытом и полностью закрытом люке находится в заряженном состоянии (обладает энергией, накопленной за счет гравитационных сил и мощносги привода).374216 ссг В процессе дальнейшего открывания люкаупор 1 б входит в контакт с пружинами 19 (ихжесткость меньше, чем жесткость пружин 18)и начинает их сжимать. В течение этого периода открывания накопитель энергии снова заряжается, т, е, переходит в разряд реактивных,и мощность привода расходуется уже напреодоление реактивных моментов закрытияи накопителя энергии.В конечном положении при полностью открытом люке пружины 19 оказываются сжатыми до своего конечного положения, При этомвокруг шарниров 24 или 25 создается дополнительный полезный момент, который способствует страгиванию и раскатыванию секций в 15начальный период закрывания люка.В дальнейшем прои закрывании люка накопитель энергии срабатывает в порядке, обратном открыванию,Предмет изобретения Люковое закрытие, включающее шарнирно сочлененные секции с приводом, крайняя из которых шарнирно соединена с судовой конструкцией, кинематически связанное с накопителем энергии, выполненным в виде пружинного силового цилиндра с подвижным штоком, на котором закреплен упор, взаимодействующий с упругим элементом, опирающимся на днище цилиндра, отличающееся тем, что, с целью создания дополнительных усилий, способствующих как открыванию, так и закрыванию люка при наименьшей мощности привода, накопитель снабжен дополнительным, предварительно напряженным упругим элементом, размещенным между упором и крышкой цилиндра, выполненной подвижной в аксиальном направлении, 374216374216иг. 7 ДСоставитель В. Левицкийктор 3. Твердохлебова Техред Л, Грачева Корректор Е. Талалае аказ 1319/5 Изд.389 Тираж 49 б Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
