Измеритель параметров испытательных сигналов цветного телевидения

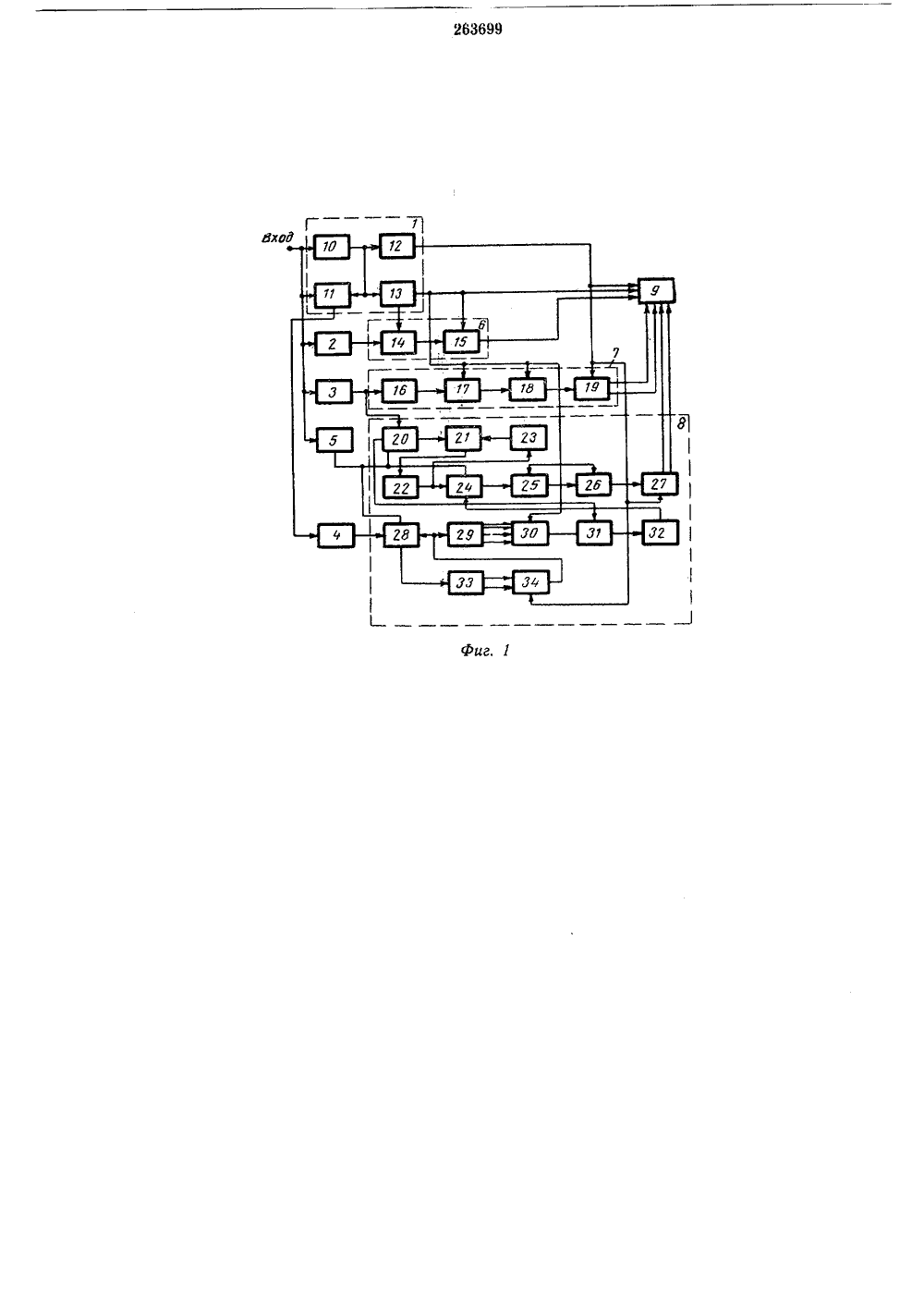

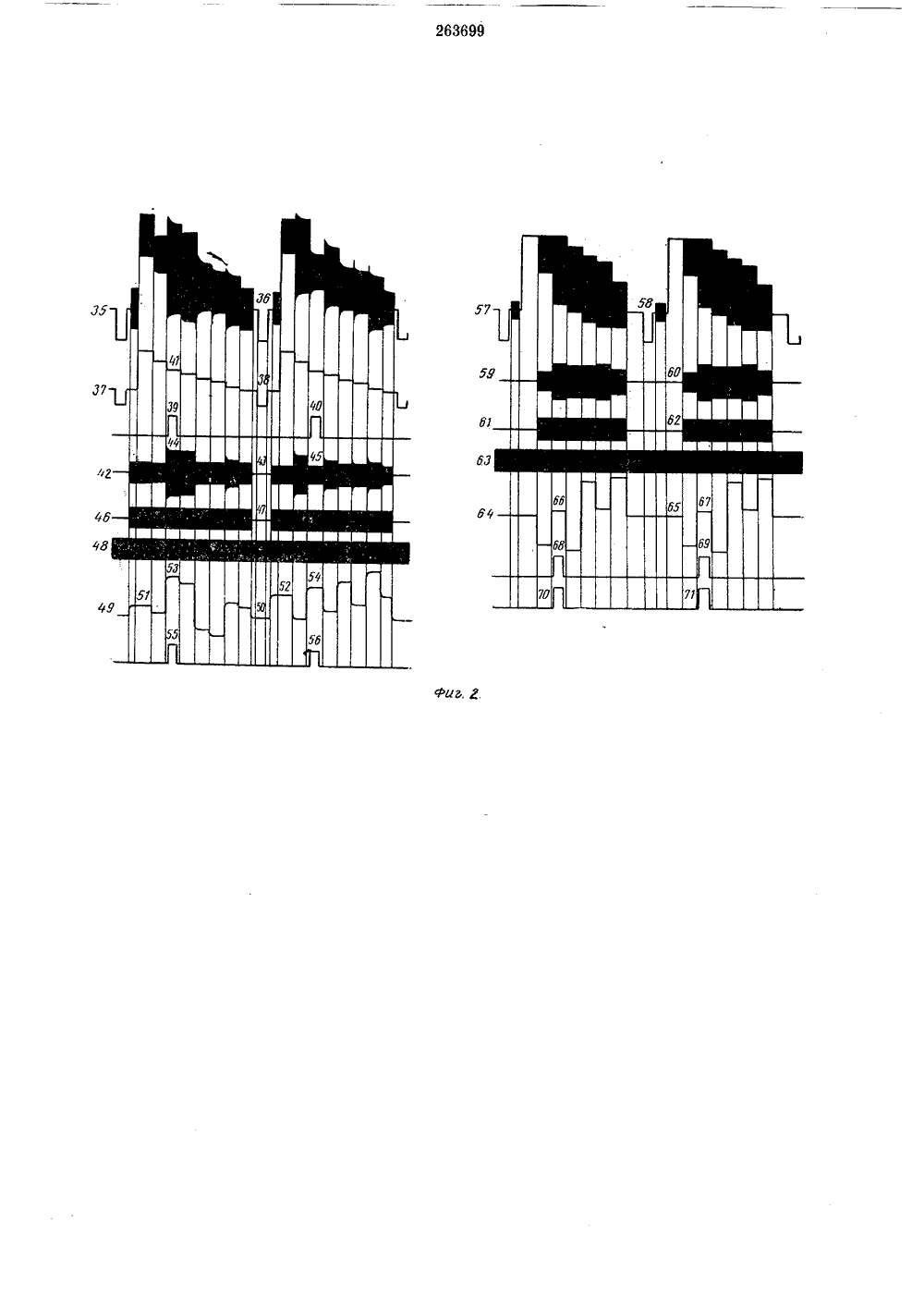

263699 О Союз СоветскСоциалистичес Республик ЗОБРЕТЕН И ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт. сви ельства-1261779/2 л, 2 а 4, 71 аявлено 05,Ч 111,1968присоединением заяв МПК б 01 г Приоритет Комитет по деламзобретений и открытийпри Совете Министров ДК 621.317:621.397.бликовано 10.11.1970. Бюллетеньа опубликования описания 15.И.19 вторызобретения М, И, Кривошеев, В. П. Дворкович, С. Г. Плаксюк и Ю. М. Боловиицев Заявител МЕР ИТЕЛЬ СИГНАЛАРАМЕТРОВ ИСПЫТАТЕЛЬНЬЦВЕТНОГО ТЕЛЕВИДЕНИЯ Изобретение относится к технике телевизионных измерений и может быть использовано для контроля и настройки телевизионных трактов линий связи при передаче испытательных сигналов цветных полос,Известные устройства для измерения параметров испытательных, сигналов цветных полос содержат фильтры нижних и верхних частот, прецизионные декодирующие блоки, генераторы опорного сигнала цветности, схемы выделения цветовой синхронизации и осциллографические индикаторы, обеспечивающие разделение и преобразование сигналов яркости и цветности, а также индикацию;параметров этих сигналов,Однако измерение параметров испытательных сигналов цветных полос с помощью известных устройств основано на субъективной оценке параметро 1 в передаваемых сигналов цветных полос и не обеспечивает требуемой точности и автоматизации измерений при одновременной выдаче результатов измерений параметров сигнала яркости и цветности в смежных строках а цифровом виде.С целью комплексной автоматизации измерения параметров испытательных сигналов, кодируемых по системам БЕСАМ, МТЕРС или РА 1., е одновременной выдачей результатов последовательных измерений на различных хроматических полосах или в смежных строках в цифровом виде в предлагаемом устройстве аналого-цифровой преобразователь подключен к фильтру нижних частот через блок аналоговой обработки сигнала яркости, а к н фильтру верхних частот - через параллельновключенные блок аналоговой обработки уровней сигнала цветности и управляемый схемой опознавания типа кодирования блок преобразования частотной или фазовой модуляции О сигнала цветности.С целью повышения точности измерений девиации частоты поднесущей в испытательном сигнале БЕСАМ в блоке, преобразования частотной или фазовой,модуляции.сигналацвет- Н ности между частотным дискриминатором ипоследовательно включенными стробирующим каскадом, пиковым детектором и схемой разделения результатов измерения в двух смежных строках включена интегрирующая цепь, О выход которой соединен с частотным дискриминатором через автогенератор. С целью повышения точности измерения фазовых соотношений в испытательном сигнале ЭТЬС в блоке .преобразования частотной или фазовой модуляции сигнала,цветности между генератором опорного сигнала частоты поднесущей и стробирующим каскадом включены линия задержки, коммутатор, фазовый детектор и интегрирующая цепь.С целью повышения точности измерения фазовых соотношений в испытательном сигналеРА 1. в блоке преобразования частотной илифазовой модуляции сигнала цветности междугенератором опорного сигнала частоты поднесущей и линией задержки включены дополнительные линия задержки и коммутатор.На фиг, 1 представлена блок-схема предлагаемого измерителя параметров испытательных сигналов цветного телевидения; на фиг.2 - эпюры напряжений, поясняющие егопринцип действия.Измеритель состоит из блока 1 управления,фильтра 2 нижних частот, фильтра 3 верхнихчастот, генератора 4 опорного сигнала частоты поднесущей, схемы 5 опознавания типа кодирования, блока б аналоговой обработки сигнала яркости, блока 7 аналоговой обработкиуровней сигнала цветности, блока 8 преобразования частотной или фазовой модуляциисигнала цветности и аналого-цифрового преооразователя 9,Блок управления, содержащий селектор 10синхроимпульсов, схему 11 выделения вспышки цветовои поднесущей, делитель 12 строчнойчастоты и коммутатор 13 вырабатывает сигналы управления работой блоков измерителя.Фильтры нижних и верхних частот ооеспечивают разделение сигналов яркости и цветности.Генератор опорного сигнала частоты поднесушей формирует синусоидальное,напряжениес эталонной фазой, используемое для измерения фазовых соотношений в сигналах цветности испытательных сигналов МТЕРС и РА 1.,Схема опознавания типа кодирования выделяет характерные, признаки кодирования испытательных сигналов и управляет переключателями, расположенными в блоке преобразования частотной или фазовой модуляциисигнала цветности, изменяя структуру измерителя в зависимости от типа кодирования.Блок аналоговой обработки сигнала яркости, содержащий стробирующий каскад 14 ипиковый детектор 15, поочередно выделяетуровни сигнала яркости на хроматических полосах и преобразует их в постоянные напряжения,Блок аналоговой обработки уровней сигнала цветности, содержащий детектор 1 б огибающей сигнала цветности, стробирующийкаскад 17, пиковый детектор 18 и схему 19разделения результатов измерения в смеж,ных строках, поочередно в двух смежных:строках, выделяет уровни сигнала цветностина хроматических полосах и преобразует ихв постоянные напряжения,Блок преобразования частотной или фазовой модуляции сигнала цветности, содержа.щий переключатель 20, частотный дискриминатор 21, интегрирующую цепь 22, автогенератор 23, переключатель 24, стробирующийкаскад 25, пиковый детектор 2 б, схему 27 раз- деления результатов измерения в смежныхстроках, переключатель 28, линию задержки 5 10 15 20 25 30 35 40 45 50 55 60 65 29, коммутатор 30, фазовый детектор 31, интегрирующую цепь 32 и дополнителыные линию задержки 33 и коммутатор 34, поочередно в двух смежных строках преобразует частотную или фазовую модуляцию сигнала цветности на хроматических полосах в посто. янные напряжения,Аналого-цифровой преобразователь обеспечивает выдачу результатов измерения в двоичном коде и одновременную индикацию параметров испытательных сигналов,в двух смежных строках на цифровом табло,При подаче на вход измерителя испытательных сигналов, кодируемых по системе 5 ЕСАМ, измерение параметров сигналов 35 и 3 б в двух смежных строках (фиг. 2) осуществляется следующим образом. Фильтр 2 нижних частот (фиг. 1) выделяет сигналы яркости 37 и 38 (фиг, 2), одинаковые в двух смежных строках.Сигналы 37 и 38 поступают на стробирующий каскад 14 (фиг. 1), управляемый коммутатором 13, Последний, синхронизируемый строчными синхроимпульсами, снимаемыми с селектора 10, обеспечивает формирование Брямоугольных импульсов (например, 39 и 40), следующих со строчной частотойположение которых скачкообразно изменяется вдоль активной части строк через интервал времени, определяемый быстродействием аналого-цифрового,преобразователя. При этом их положение в каждый данный момент соответствует положению измеряемой в этот момент хроматической полосы передаваемого испытательного сигнала. Например, на фиг. 2 показано положение стробирующих импульсов 39 и 40, соответствующее моменту измерения параметров сигнала голубой полосы, На выходе стробирующего каскада 14 формируются импульсы, амплитуда которых пропорциональна сигналу яркости 41 этой полосы. Эти импульсы поступают на:пиковый детектор 15. На выходе которого возникает постоянное напряжение, пропорциональное измеряемому параметру, В аналого-цифровом преобразователе это напряжение преобразуется в двоичный код и индицируется на цифровом табло в виде десятичного числа, выраженного в вольтах.Испытательный сигнал 35 и 3 б поступает на фильтр верхних частотвыделяющий сигналы цветности 42 и 43, которые подаются на детектор огибающей сигнала цветности (фиг. 1). С выхода детектора полученный сигнал подается на стробирующий каскад 17 и ликовый детектор 18, управляемые также импульсами 39 и 40 с выхода коммутатора 13. При этом на;выходе пикового детектора 18 формируется напряжение, пропорциональное размахам сигналов цветности 44 и 45, расположенных в смежных строках. Эти напряжения, изменяющиеся от строки к строке в зависимости от того, на какой хроматической полосе в данный момент осуществляется измерение, поступают,на схему 19 разделения результатов измерения в двух смежных строках, управляемую делителем строчной частоты, на вход которого поступают строчные синхроимпульсы с селектора, На двух выходах схемы 19 формируются постоянные,напряжения, пропорциональные размахам сигнала цветности 44 и 45 (фиг. 2) в смежных строках. Эти напряжения в аналого-цифровом преобразователе преобразуются в двоичный код и индицируются на цифровом табло в виде десятичных чисел, выраженных в,вольтах. Для измерения девиации частоты поднесущей на хроматических полосах с выхода фильтра верхних частот сигналы цветности 42 и 43 через переключатель 20 подаются на один из входов частотного дискриминатора 21, в котором эти сигналы предварительно ограничиваются по амплитуде, з;результате чего получаются сигналы 46 и 47. На второй вход частотного дискриминатора с автогенератора поступает синусоидальное напряжение 48, частота которого автоматически,подстраивается под частоту сигналов цветности 46 и 47 посредством сигналов 49 и 50, формируемых на,выходе интегрирующей цепи 22, вход которой соединен с выходом дискриминатора 21. Сигналы 49 и 50 имеют ступенчатый вид, при этом размахи ступенек 51 и 52, соответствующих по времени передаче сигналов цветовой синхронизации, расположенных на задних площадках строчных гасящих импульсов, а также белых и черных полос изображения, пропорциональны разности частот сигналов цветовой синхронизации и собственной частоты автогенератора 23 в отсутствие сигналов цветовои поднесущей, В этом случае размахи других ступенек (например, 53 и 54) относительно уровней соответственно ступенек 51 и 52:пропорциональны девиации частоты цветовой поднесущей на измеряемой хроматической полосе относительно частоты цветовой синхронизации, Сигнал поступает на стробирующий каскад 25, который в данном случае выполняет две функции: осуществляется привязка полученного сигнала по уровням первых ступенек 51 и 52, затем импульсами 39 и 40 осуществляется стробирование сигналов 49 и 50, При этом навыходе стробирующего каскада 25 выделяются импульсы 55 и 56, амплитуда которых пропорциональна девиации частоты поднесущей на измеряемой в данный момент хроматической полосе в смежных строках. Импульсы 55 и 56 поступают через уп,равляемый коммутатором 13 пиковый детектор 26, в котором они расширяются, на схему 27 разделения результатов измерения в смежных строках. С обоих выходов управляемой делителем 12 схемы 27 постоянные напряженияпропорциональные девиации частоты поднесущей на измеряемых хроматических полосах в смежных строках относительно соответствую 1 цих частот сигналов цветовой синхронизации в этих строках, поступают на аналого. цифровой преобразователь, управляемый также сигналами коммутатора 13 и делителя10 12, где онп преобразуются в двоичный код, а затем индицируются на цифровом табло в виде десятичного числа, выраженного в кгпв,При подаче на вход измерителя испытательных сигналов 57 и 58, кодируемых по системе МТЕРС, измерение размахов сигналов яркости и цветности осуществляется аналогично измерению этих параметров в испытательном сигнале, кодируемом по системе БЕСАМ. Для измерения фазовых соотношений на поднесущей вместо частотного дискриминатора, автогенератора, интегрирующей цепи 22 схема опознавания типа кодирования путем коммутации переключателей 20 и 24 включает фа зовый детектор 31 и интегрирующую цепь 32,Второй вход фазового детектора 31 подключается к схеме выделения:вспышки цветовой поднесущей через генератор опорного сигнала частоты поднесущсй, переключатель 28, ли нию задержки и коммутатор 30. С,выходафильтра верхних частот сигнал цветности на поднесущей 59 и 60 поступает на фазовый детектор 31, в котором предварительно ограничивается сигналами 61 и 62 и сравнивается с 25 синусоидальным сигналом опорной фазы 63,формирующимся следующим образом, Выделенная схемой вспышка цветовой поднесущей синхронизирует по частоте и фазе генератор, выход которого соединен через переключатель 30 28 с линией задержки, согласованной по входу и,выходу и имеющей число отводов, равное числу измеряемых хроматических полос.Отводы линии задержки выбираются таким образом, что фаза поднесущей на каждой из 35 них оказывается разной номинальному значению фазы поднесу щей на соответствующих измеряемых хроматических полосах. Отводы этой линии соединены с коммутатором 30, управляемым коммутатором 13 и обеспечи вающим подключение одного из отводов линии к фазовому детектору 31 в данный момент времени. В этом случае на выходе интегрирующей цепи 32 формируется ступенчатое напряжение 64 и 65, Размах ступенек 66 и 67 45 (например, при измерении голубой полосы)оказывается пропорциональным отклонению фазы поднесущей на измеряемой в данный момент полосе от номинального значения.Сигналы 64 и 65 с выхода интегрирующей це пи 32 через переключатель 24 подаются,настробирующий каскад 25, управляемый импульсами 68 и 69 с,выхода коммутатора 13, На выходе стробнрующего каскада 25 формируются импульсы 70 и 71, амплитуда которых 55 пропорциональна отклонению фазы цветовойподнесущей на измеряемой хроматической полосе от номинального значения. Эти импульсы через пиковый детектор 26 и схему 27 разделения результатов измерения в смежных стро ках поступают на аналого-цифровой преобразсватель, преобразующий размахи этих импульсов в двоичный код, Одновременно результат измерения индицируется на цифровом табло в виде десятичного числа, выраженного 65 в угловых градусах, 263609При подаче на вход измерителя испытательных сигналовкодируемых,по системе РА 1., измерение параметров сигналов яркости и цветности отличается от измерения параметров испытательных сигналов, кодируемых по системе ЭТЬС тем, что фаза колебаний опор,ной частоты, подаваемых на фазовый детектор 31 (фиг. 1), дополнительно коммутируется от строки к строке на 180, Эта коммутация обеспечивается с помощью дополнительной ли:нии задержки и коммутатора 34, подключенных между генератором и линией задержки через переключатель 28, коммутация которогс также осуществляется схемой опознавания типа,кодирования,Описанный измеритель может быть испольэовали для измерения параметров испытательного сигнала, кодируемого по системе НИИР. В этом случае, в отличие от измерения сигналов АТЭС, фаза опорного сигнала частоты поднесущей должна коммутироваться от строки к строке.Предмет изобретения1. Измеритель параметров испытательных ситналов цветного телевидения, содержащий блок управления, генератор опорного сигнала частоты,поднесущей, фильтры верхних и нижних частот и аналого-цифровой преобразователь, отличающийся тем, что, с целью комплексной автоматизации измерений параметров испытательных сигналов, кодируемых по системам БЕСАМ, МТЕРС или РА 1., с одновременной выдачей результатов последовательных измерений на различных хроматических:полосах или в смежных строках в цифровом виде, аналого-цифровой преобразователь подключен к фильтру нижних частот через блок аналоговой обработки сигнала яркости, а К фильтру верхних частот - через параллельно включенные блок аналоговой обработки уровней сигнала цветности и управляемый схемой 5 опознавания типа кодирования блок преобразования частотной или фазовой модуляции сигнала цветности.2. Измеритель по,п, 1, отличающийся тем,что, с целью повышения точности измерений 10 девиации частоты поднесущей в испытательном сигнале ВЕСАМ, в блоке,преобразования частотной или фазовой модуляции сигнала,цветности, между частотным дискриминатором и последовательно включенными стро бирующим,каскадом, пиковым детектором исхемой разделения результатов измерения в двух смежных строках,включена интегрирующая цепь, выход которой соединен с частотным дискриминатором через автогенератор.20 3. Измеритель по пп, 1 и 2, отличающийсятем, что, с целью повышения точности измерения фазовых соотношений в испытательном сигнале 1 ЧТЯС, в блоке преобразования час.тотной или фазовой модуляции сигнала цвет.25 ности между генератором опорного сигналачастоты поднесущей и стробирующим каска.дом включены линия задержки, коммутатор, фазовый детектор и интегрирующая цепь. Зо 4. Измеритель по пп. 1 - 3, отличающийся тем, что, с целью повышения точности измерения фазовых соотношений в испытательном сигнале РА 1., в блоке преобразования частотной или фазовой модуляции сигнала цвет ности между генератором опорного сигналачастоты поднесущей и линией задержки:включены дополнительные линия задержки и коммутатор,
