Автомат для изготовления пачек, наполнения их папиросами и обандероливания пачек

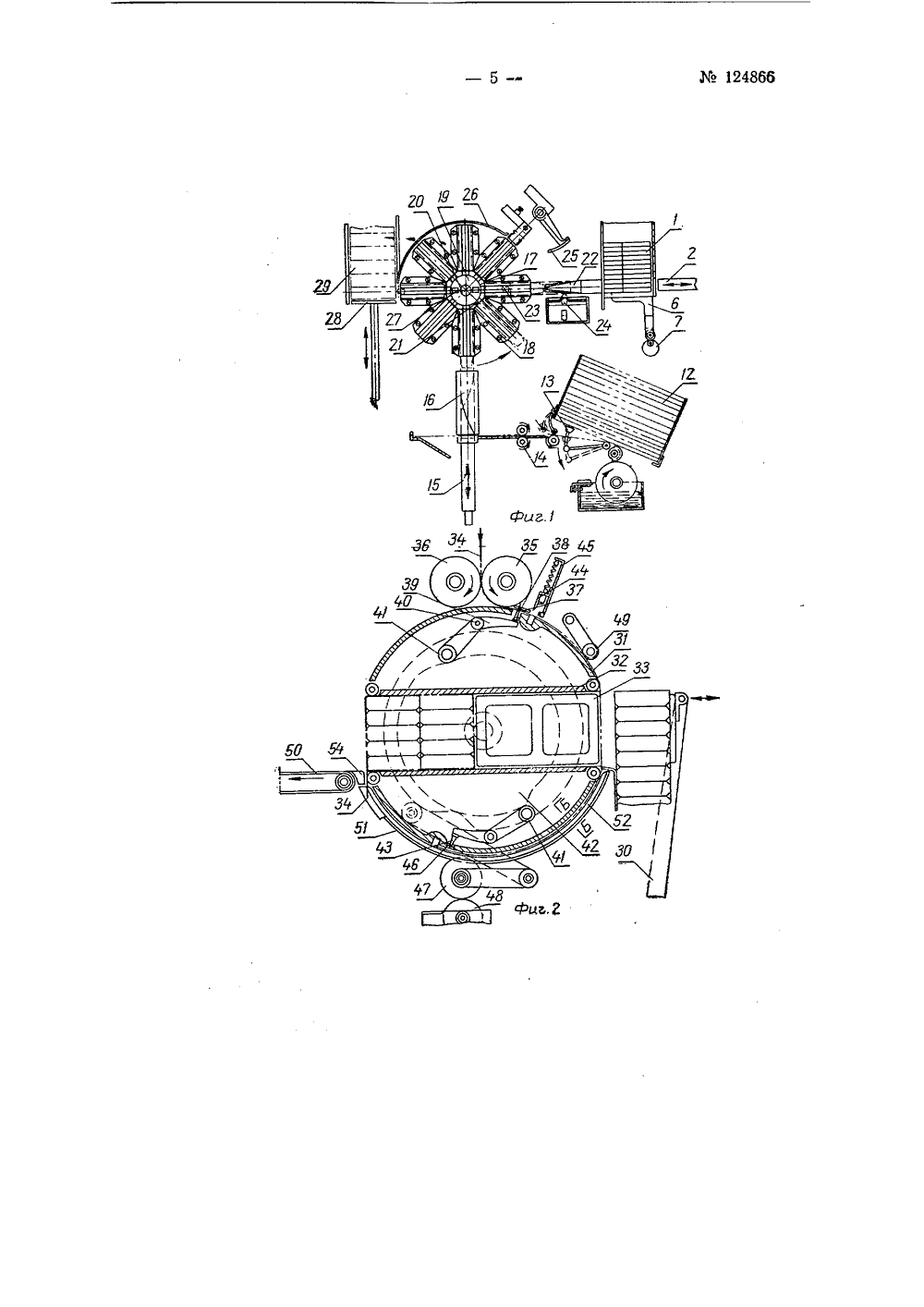

опислние К АВТОРСКОМ ЕТЕН СВИДЕТЕЛЬС лостов, А. В,торович, В. С, Этнин и 3. М. РозинЛЕНИЯ ПАЧЕК, НАПОЛНЕНИЯ ИХИ ОБАНДЕРОЛИВАНИЯ ВТОМА ДЛЯ ИЗГОТО АПИРОСАМЗаявлено 2 марта 1959 г. за620610/28 в Комитет по делам изобретений открытий при Совете Министров СССРубликовано в Бюллетене изобретений23 за 1959 г. Известен автомат для изготовления пачек, наполнения их папиросами и обандероливания, включающий магазин для этикеток с клеевым аппаратом, механизм, формующий пачки, механизм для отсчета папирос, камеру для контроля заданного количества папирос с применением. рычажных щупов и контактов электрической сигнальной цепи и системы выталкивающих шомполов, аппарат для заполнения пачек папиросами и заклеивания пачек с применением диска с магазинами, поршневых радиальных толкателей и заклеивающих пачки рычажных захватов. Для присоединения автомата к папиросонабивным машинам он снабжен транспортером.В описываемом автомате, в отличие от известного, применен периодически поворотный на 180 барабан, обтягиваемый на половину окружности бандерольной лентой и снабженный сквозной по диаметру барабана камерой, содержащей свободно перемещающуюся в ней колодку и служащей для укладывания комплекта готовых пачек, подлежащих оклеиванию бандеролью. В автомате применен действующий синхронно с поворотным барабаном механизм, включающий подающие ленту ролики, клеевые вальцы, подпружиненный отрезной нож и монтированные на поворотном барабане, диаметрально расположенные игольчатые шарнирные захваты, фиксирующие положение концов бандерольной ленты.На фиг, 1 изображена схема расположения технологических механизмов автомата без периодически поворотного на 180 барабана для оклеивания комплекта готовых пачек бандерольной лентой; на фиг. 2 - схема конструкции периодически поворотного барабана на 180; на фиг, 3 в схе камеры для контроля заданного количества папирос; на фиг, 4 - вид по АА на фиг. 3; на фиг. 5 - разрез по ББ на фиг. 2.Готовые папиросы поступают с папиросного автомата, обдуваются воздушной струей от табачной пыли и направляются в магазин папирос, расположенный над механизмом 1 для отсчета папирос. Механизм 1 для отсчета папирос разделен вертикальными перегородками на секции, из которых нижние три ряда папирос выталкивающими шомполами 2 перемещаются в камеру 3 для контроля отсчета заданного количества папирос. Камера 3 имеет девять отсеков, в семи из которых помещаются одна на другои три папиросы 4, а в двух крайних отсеках - две папиросы. Над камерой 3 имеется пластина 5, прикрепленная к штоку б, перемещающемуся вверх и вниз кулачком 7, Пластина,. 5 выполнена с расположенными против каждого ряда папирос (в камере) прорезями, в которых на осях свободно поворачиваются подпружиненные рычаги 8 и 9, несущие на нижних концах шарнирно закрепленные щупы 10, После поступления папирос в камеру 3 шомполы 2 останавливаются и пластина 5 опускается. Если в отсеках камеры находится нужное количество папирос, то щупы 10 упираются в папиросы, причем конец рычага 9 не касается электрического контакта 11, а конец рычага 8 - пластины 5, При подъеме пластины 5 рычаги 8 и 9 и щупы 10 занимают исходное положение, а шомполы 2 выводят папиросы в пачку для их упаковки. Если в каком-либо отсеке камеры 3 окажется меньшее количество папирос, то при опускании пластины Б конец рычага 9, опускаясь, нажимает на контакт 11, который включает электрическую сигнализацию, и пачка с неполным количеством папирос выводится из автомата.Напечатанные и высеченные по нужной форме этикетки, из которых склеиваются пачки для папирос, загружаются в магазин 12, откуда нижняя этикетка отделяется пневматическим отсосом 13 и роликами 14 подается на стол, расположенный над механизмом формования пачки, состоящим из пуансона 15 и формирующей шахты 1 б, Клеевой аппарат, расположенный под магазином 12, наносит полоски клея на внутреннюю сторону боковых и верхних бортов этикеток, Пуансон 12 перемещает этикетку в шахту 1 б, где этикетка складывается, охватывая колодку пуансона, в пачку, и боковые ее борта склеиваются. При последующем движении пуансона пачка поступает в аппарат для запол" кения папиросами и заклеивания. Этот аппарат имеет фасонный диск 17 с магазинами, образуемыми щечками 18. Диск 17 прикреплен к восьмигранной ступице 19, сидящей на валу 20, причем каждая грань ступицы является дном соответствующего магазина.В передней стенке каждого магазина имеется щель и в каждой грани ступицы щель 21, По выходе пуансона 15 из магазина пачка в нем остается, причем верхние клапаны, пачки выступают из магазина. После поворота диска 17 на 45 пачка устанавливается против мундштука 22 и толкатель 23, находящийся,в этот момент в цилиндрической части ступицы 19, совершает движение вперед, проходит через щель 21 в грани и через щель в магазине и надевает пачку на мундштук 22, Затем шомполы 2 выталкивают из камеры 3 папиросы (25 шт.) в пачку. Проходя через полый мундштук, папиросы раскрывают его клапаны и располагаются параллельно стенкам пачки. Под мундштуком 22 расположен клеевой аппарат, внутри которого на оси свободно качается штемпель 24. Когда клапан мундштука 22 прилегает к нижней стенке пачки (при прохождении папирос), штемпель 24, приводимый от кулачкового механизма, поворачивается, наносит полоски клея на задний борт пачки и возвращается в исходное положение. Папиросы, толкаемые шомполами, доходят до дна пачки, стаскивают ее с мундштука и перемещают в магазин диска 17. При последующем повороте диска пачка с папиросами устанавливается на позиции механизма 25 заделки пачки, который загибает ее два боковых и задний клапаны, При очередном повороте диска 17 оставш 1 шся незагнутым пгредний продольный клапан пачки попадает под стац 11 онарну 1 о линейку 26, расположенную концентрично диску, и прижимается к ранее загнутому заднему продольному клапану пачки, Затем заклеенная пачка с папиросами поступает на позицию, где толкатель 27 выводит пачку на столик 28. При подъеме столика и перемещении пяти очередных пачек в вертикальной шахте (грелке) 29 на определенно 11 высоте верхняя пачка нажимает на рычаг механического контролера, который воздействует на рычаг 30, выталкива 1 оший пять пачек из шахты 29 в аппарат для обклеивания комплекта в 10 шт. готовых пачек бандсрольной л:нтой, включаю 1 ций в себя периодически поворотный на 180 барабан 31,Барабан 31 имеет сквозную по его диаметру камеру 32, в которой свободно перемещается колодка 33. Длина наружной окружности барабана. 31 равна двойной длине бандерольной лгнты 34, необходимой для обандероливания десяти пачек с папи;осами. Длина бандерольной ленты равна периметру десятги пачек, сложенных в два столбика по пяти штук с запасом, длиною 40 - 50 л,ц для заклейки. Над барабаном 31 расположены ролики 35 - 36, служащие для сматывания ленты с бобины и подачи ленты на барабан. Рол;1 к 35 связан с барабаном зубчатой передачей, обеспечивающей одинаковую окружную скорость вращения. Валик 36 прижат к валику 35 пружиной и вра 1 цагтся от него фрикционно. Передний конец бандеро.ть 1 сй лгнты наравляется на барабан 31 и поступает под пластину 37, име 1 сшую узкую шель, сквозную с од- НОГО конца пластинки. В эту ше;1 ь проходит диаметрально расположен ный конуснообразный игольчатый захват 38, прикреплгнный к рычагу 39, установленному на шарнирг 40. При повороте барабана на 180 и вращении валиков 35 и 36 происхо,1 ит пода 1 а ленты 34. Лента 34 перемещается захватом 38 и охзатывает пслоз 11 ну окружности барабана. При остановке бараоана 11 по,1 ожгни;1, псказином на фиг. 2, в результате взаимодействия роликов 41 с копиром 42, захват 43 находится под бандерольнсй лентой 34, а захват 38 в это вргмя проходит через щель пластины 37, прокалывая ленту. При остановке барабана 31 подпружиненный отрезной нож 44 опускается и часть ленты, находящаяся на барабане, отрезается; прижим 45 в момент отрезания прижимает ленту к поверхности барабана. К моменту подхода переднего конца ленты к позиции 46 ролик 47 со слоем клея, нанесенным на него роликом 48, поднимается и, касаясь лгнты, наносит на нее три полоски клея (к моменту остановки барабана ролик 47 опускается). Соскальзывание лен. ты с барабана предотвращается подпружиненным роликом 49. При прохождении пачек с папиросами в камеру 32 бандерольная лента, зажатая между пачками и колодкой 33, продвигается в камеру 32, охватывая пять пачек с трех сторон, Рычаг 30 быстро возвращается в исходное положение и вновь подает пять очередных пачек с папиросами в камеру 32. Таким образом, в камере У 2 находятся десять пачек с папиросами, которые охвачены с трех сторон лентой.Поданные в камеру 32 десять пачек проталкивают вперед колодку 33, которая вызодит из камеры ранее поданные десять пачек на приемный транспортер 50, После подачи второй парта 1 из пяти пачек рычаг 30 включает привод однооборотной муфты, которая сообщает барабану 31 поворот на 180, и против шахты 29 устанавливается противоположная сторона барабана с натянутой на части его окружности бандерольной лентой.При повороте барабана на 180:вободный конец ленты, встречая пластину 51, отгибается в сторону, обратную вращению барабана, и прижимается к четвертой открытой стороне комплекта из десяти пачек. Во избежание выпадан 1 я комгплекта гачек из камгры барабана в момент его поворота предусмотрены расположенные под барабаном двелыжи 52, к которым прикреплена пластина 53. Лыжи 52 удерживают комплект пачек за свободные от бандерольной ленты края. К моменту остановки барабана лента охватывает комплект, как указано на фиг, 2.При следуощей подаче в камеру барабана десяти пачек с папиросами колодка 33 выталкивает ранее поступившие пачки, причем нижний свисающий конец ленты, смазанный клеем, отгибается в сторону, обратную движению комплекта пачек, находит на упор 54 и прижимается к комплекту. Таким образом, комплект пачек поступает на приемный транспортер 50 уже в заклеенном виде.Предмет изобретения1. Автомат для изготовления пачек, наполнения их папиросами и обандероливания, включающий магазин для этикеток с клеевым аппаратом, механизм, формующий пачки, механизм для отсчета папирос, камеру для контроля заданного количества папирос с применением ры. чажных щупов и контактов электрической сигнальной цепи и системы выталкивающих шомполов, аппарат для заполнения пачек папиросами и заклеивания пачек с применением диска с магазинами, поршневых радиальных толкателей и заклеивающих пачки рычажных захватов, а также транспортер для присоединения автомата к папиросонабивным машинам, отл и ч а ю щи й с я тем, что, с целью оклеивания комплекта готовых пачек бандерольной лептой, применен периодически поворотный на 180 барабан, обтягиваемый на половину окружности бандерольной лентой и снабженный сквозной по диаметру барабана камерой, содержащей свободно перемещающуюся в ней колодку и служащей для укладывания подлежащего оклеиванию бандеролью комплекта готовых пачек,2. Автомат по п. 1, отличающийся тем, что, с целью натягивания на поворотный барабан отрезка бандерольной ленты, применен действующий синхронно с поворотным барабаном механизм, включающий подающие ленту ролики, клеевые вальцы, подпружиненный стрезной нож и монтированные на поворотном барабане, диаметрально ра"- положенные игольчатые шарнирные захваты, фиксирующие положечие концов бандерольной ленты.124866 Фиг. Р вете Министров ССС Комитет ио делам изобретений и открытий приедактор Р. Б. Кауфман 269 Типография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14, нформационно-издабьем 0,51 и. л. ьскин отдел. Зак, 93Разрез по ББ Подп, к печ. 1.11-60 г. Тираж 800 Цена 75 коп
