Формирователь телевизионных испытательных сигналов

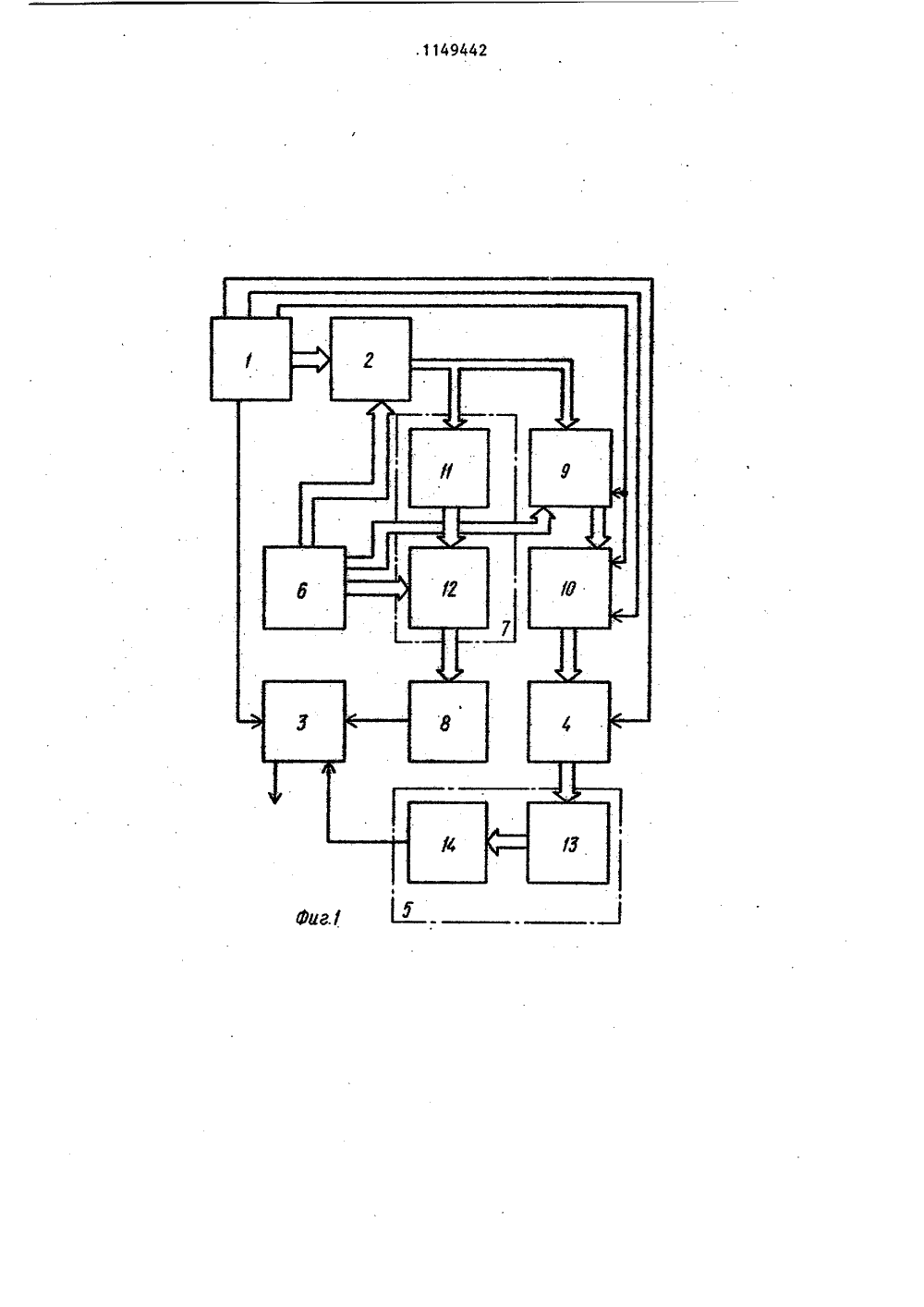

(5 ИН 04 И 17 СУДАРСТВЕННЫЙ ДЕЛАМ ИЗОЬРЕ ОМИТЕТ СССР ИЙ ИОТНРЫТИ ПИСАНИЕ ИЗОБРЕТЕНИ ЕТЕЛЬСТВ РСНОМУ Майзульс,А.К. Кустаре тор телевио, телевиВ 8,ьство СССР 2, 1971 (пр(54)(57)1. ФОРМИРОВАТЕЛЬ ТЕЛЕВИЗИОННЫХ ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ, содержащий последовательно соединенные блоксинхронизации, логический блок, формирователь сигнала яркости, цифроаналоговый преобразователь и смеситель, второй вход которого соединенс вторым выходом блока синхронизации,а выход является выходом формирователятелевизионных испытательных сигналов,третий выход блока синхронизации через последовательно соединенные формирователь сигналов цветности и блокпредыскажений соединен с третьим входом смесителя, а также блок программирования, первый выход которого соединен с вторым входом логическогоблока, а второй выход - с вторьм входом форьярователя сигнала яркости,отличающийся тем, что,с целью повышения точности формирования испытательных сигналов,в неговведены коммутатор и сумматор, включенные последовательно между первымвыходом логического блока и входомФормирователя сигналов цветности,причем вторые входы коммутатора исумматора соединены с четвертым выходом блока синхронизации, пятый выходкоторого соединен с третьим входомсумматора, а третий выход блока программирования соединен с третьим входом коммутатора,2. Формирователь по п. 1, о т л ич а ю щ и й с я тем, что Формирователь сигнала яркости содержит дешифратор, первый вход которого являетсяпервым входом Формирователя сигналаяркости, и сумматор, соединенные последовательно, при этом второй входсумматора является вторым входом Формирователя сигнала яркости, выходомкоторого является выход сумматора,3. Формирователь по и. 1, о т л ич а ю щ и й с я тем, что блок предыскажений содержит последовательно соединенные блок аттенюаторов и смеситель, выход которого является выходомблока предыскажений, входом которогоявляется вход блока аттенюаторов.114944Изобретение относится к телевизи- онной технике и может использоваться для контроля и регулировки блоков и устройств телевизионнои аппаратуры, 5Известен формирователь телевизионных испытательных сигналов, содержащий последовательно соединенные синхрогенератор, логический формирователь, матрицу яркостного сигнала, 1 О линию задержки и смеситель, второй вход которого соединен с вторым выходом синхрогенератора, второй выход .логического формирователя соединен с входом матрицы цветоразностных сиг налов первый и второй выходы которой через коммутатор соединены с входом цепи, состоящей иэ последовательно соединенных блока низкочастотных предыска.- аний,частотного модулятора 2 О и блока высокочастотных предыскажений, выход которого соединен с третьим входом смесителя, выход которого является выходом формирователя 1 .25Недостатками данного формирователя телевизионных испытательных сигналов являются сравнительно высокая сложность и низкая точность формирования выходных сигналов.30 Формирователь сигнала яркости со-, держит дешифратор, первый вход которого является первым входом формирователя сигнала яркости, и сумматор, соединенные последовательно, при этом второй вход сумматора является вторым входом формирователя сигнала яркости, выходом которого является выход сумматора.Кроме того, блок предыскажений содержит последовательно соединенные блок аттенюаторов и смеситель, выход которого является выходом блока предыскажений, входом которого является вход блока аттенюаторов.На фиг. 1 представлена структурная электрическая схема формирователя телевизионных испытательных сигналов; на фиг, 2 - временные диаграммы,поясняющие его работу.Формирователь содержит блок 1 син.хронизации, логический блок 2, смеси- тель 3, формирователь 4 сигналов цвет- ности, блок 5 предыскажений, блок б Наиболее близким по технической сущности к изобретению является формирователь телевизионных испытательных сигналов, содержащий последовательно соединенные блок синхронизации, логический блок, формирователь сигнала яркости, цифра-аналоговый преобразователь и смеситель, второй вход которого соединен с вторым выходом блока синхронизации, а выход является выходом формирователя телевизионных испытательных сигналов, третий выход блока синхронизации через последовательно соединенные формирователь сигналов цветности и блокпредыскажений соединен с третьим входом смесителя, второй вход формирователя сигналов цветности соединен с выходом логического блока, а также блок программирования первый выход которого соединен с вторым входом логического блоха, а второй выходс вторым входом формирователя сигнала яркости 2 .Известный формирователь телевиэи онных испытательных сигналов характеризуется низкой точностью формирования испытательных сигналов. 2 2Цель изобретения - повышение точности формирования испытательных сиг. налов.Указанная цель достигается тем, что в формирователь телевизионных испытательных сигналов, содержащий последовательно соединенные блок синхронизации, логический блок, формирователь сигнала яркости, цифро-аналоговый преобразователь и смеситель, второй вход которого соединен с вторым выходом блока синхронизации, а выход является выходом формирователя телевизионных испытательных сигналов, третий выход блока синхронизации через последовательно соединенные формирователь сигналов цветности и блок предыскажений соединен с третьим входом смесителя, а также блок программирования, первый выход которого соединен с вторым входом. логического блока, а второй выход - с вторым входом формирователя сигнала яркости, введены коммутатор и сумматор, включенные последовательно между первым выходом логического блока и входом формирователя сигналов цветности, причем вторые входы коммутатора и сумматора соединены с четвертым выходом блока синхронизации, пятый выход которого соединен с третьим входом сумматора, а третий выход блока программирования соединен с третьим входом коммутатора.3 , 1149 программирования, формирователь 7 сигнала яркости, цифро-аналоговый преобразователь 8, коммутатор 9 и сумматор 10. Формирователь 7 сигнала яркости содержит дешифратор 11 и сум"матор 12. Елок 5 предыскажений содержит блок 13 аттенюаторов и сумматор 14,Формирователь телевизионных испытательных сигналов работает следующим образом. 1 О Основным хрояирующим элементомустройства является блок 1 синхронизации. В данном блоке формируютсясинхронизирующие и гасящие импульсычастоты строк и полей, сигналы синхронизации телевизионных приемников,цифровые функции горизонтальной ивертикальной дискретизации растра,импульсы гашения и коммутации сигналов цветности, импульсы цветовой син. 20хронизации,Блок 1 синхронизации может состоять из задающего генератора, делителей частоты и Формирующих устройств.Логический блок 2, используя вкачествепервичных сигналов Функциигоризонтальной и вертикальной дискретизации растра, формирует сигналыосновных цветов И С, В) испытательных изображений. ЗОВ состав испытательных изображений и таблиц, а также различного рода изображений, используемых дляотображения информации, входят элементы основных (красного, зеленого,синего) и дополнительных (голубого,желтого, пурнурного) цветов, а такжебелого цвета, При этом элементы всехцветов обычно имеют максимальяую насыщенность. 40Между основными цветами, расположенными в порядке увеличения яркости(В, В, С), и весовыми функциями двоичного кода можно установить взаимное соответствие (фиг. 2 а). Дополни Зтельные цвета и белый цвет представляются соответствующими комбинационными кодами. Для дешифрации цветовформируемых испытательных изображений используется дешифратор 11 - 50преобразователь двоичного кода вунитарный.При изменении цвета формируемогоизображения меняется распределениесигналов на выходах основных цветов улогического блока 2 и присоединенныхк яим адресных входах дешифратора 11.Соответственно меняется. выход дешиф 442 4 ратора 11, на котором присутствует уровень логической единицы.Яркостная составляющая цветного телевизионного испытательного сигнала при формировании сигнала цветных полос представляет собой ступенчатую функцию (фига 26), которая формируется цифро-аналоговым преобразователем 8. Однако высота "ступенек" (Фиг. 2 б) должна быть различной, в связи с чем цифро-аналоговый преобразователь 8 подключен к выходу дешифратора 11 формирователя 7 сигнала яркости через сумматор 12, в котором в выходной код дешифратора 11 вносится необходимая поправка, определяемая кодом, поступающим на второй вход сумматора 12 с второго выхода блока% программирования.Сформированный таким образом сигнал яркости поступает на первый вход смесителя 3. Сигналы цветности в общем случае представляют собой последовательность изменяющихся по частоте и по амплитуде в зависимости от цветности формируемых изображений и номера телевизионной строки (чет-нечет) синусоидальных сигналов (фиг. 2 в). Эти сигналы формируются коммутатором 9, сумматором 10, формирователем 4 сигналов цветности и блоком 5 предыскажений.Формирователь 4 сигналов цветности представляет собой генератор стабильных колебаний, частота которого определяется кодом на его первом управляющем входе, и может быть выполнен в виде нескольких старт-стопных генераторов, настроенных каждый на свою частоту или в виде одного генератора с коммутируемыми частотно-задающими элементами. В первом случае управляющий код поочередно переключает генераторы, включая один из них и выключая остальные. Во втором случае управляющий код аналогичным образом переключает времязадающие элементы. Поскольку частоты сигналов цветности в используемой системе цветного телевидения для основных и дополнительных цветов жестко, определены, то и алгоритм переключения частот жестко связан с формируемой последовательностью цветов.Сигналы управления формирователем 4 синтезирует коммутатор 9. В качестве основы для построения коммутатора 9 целесообразно использовать муль Э 114944 типлексоры, которые при определенной комбинации сигналов на адресных входах производят выборку сигнала с одно. го иэ информационных входов и передачу его на общий выход. 5Для формирования сигналов цветности необходимо поочередно, в зависимос. ти от формируемых цветов, возбуждать формирователь 4 на разных частотах, При этом сигнал управления формирова О телем 4 сигналов цветности стробируется импульсами полустрочной частоты, поступающими на вторые входы коммута тора 9 и сумматора 10 с четвертого выхода блока 1 синхронизации, для вы деления сигналов нечетных (Н 1) и четных (Н 2) строк.Кроме сигналов, непосредственно предназначенных для формирования цветных изображений, в состав сигналов 20 цветности входят сигналы цветовой синхронизации, которые передаются в девяти последовательных строках во время обратного хода кадровой развертки (с 7 по 15 - в нечетных по лях и с 320 по 328 - в четных полях), Импульсы, соответствующие данным строчным интервалам, формируются в блоке 1 синхронизации, с пятого выхода которого они подаются на третий 30 вход сумматора 10. В последнем импульсы цветовой синхронизации стробируются сигналами полустрочной частоты Н 1 и Н 2, а затем суммируются с сигналами управления, сформированными коммутатором 9.С выхода сумматора 10 сигналы управления с замешанными импульсамицветовой синхронизации подаются насоответствующие входы формирователя щ4 сигналов цветности, который, всвою очередь, под действием этих сигналов формирует последовательностьизменяющихся по частоте, но одинаковых по уровню синусоидальных сигналов. Так как сигналы цветности передаются в телевизионных строках в течение всего времени, эа исключениеминтервалов строчного и кадрового гашения поднесущей, на второй входформирователя 4 сигналов цветностипоступают стробирующие импульсы стретьего выхода блока 1 синхронизации, осуществляющие запирание формирователя 4.Блок,5 предыскажений производитвысокочастотные предыскажения сигналов цветности, формируя сигнал(фиг. 2 в). При этом изменение амплитуд цветовой поднесущей в зависимости от частоты осуществляется путемподачи синусоидальных сигналов с выходов каждого из генераторов формирователя 4 сигналов цветности на сумматор 14 через блок 13 аттенюаторов,представляющий собой набор резистивных делителей напряжения,Сформированный таким образом сигнал цветности поступает на третийвход смесителя 3, на второй вход которого поступает сигнал синхронизации приемников с второго выхода блока 1 синхронизации, а с выхода сме"сителя 3 снимается полный телевизионный испытательный сигнал (фиг. 2 г).Блок 6 программирования определяет вид изображений, формируемых логическим блоком 2, а также алгоритмработы сумматора 12 и коммутатора 9Сигналы с выхода блока б программирования подаются на второй вход логического блока 2 формирователя и навторой вход сумматора 12, определяяработу выходных каскадов этих блоков.Использование в предлагаемом устройстве цифровых методов прямого формирования телевизионных испытательныхсигналов позволяет получить сигналывысокого качества, нечувствительныек изменениям параметров радиоэлементов и к нестабильности питающего напряжения.Составитель Л.Стасенкоктор Б.Тупица Техред А.Кикемеэей Корректор С.Шекмар Вака д, ул,Проектная 1920/44 Тираж 659 ВНИИПИ Государственного ко по делам изобретений и о 113035 д Москвад ЖРаув Филиал ППП "Патент", г.ужг
