Способ упаковки бесподдонного штабеля штучных предметов и установка для его осуществления

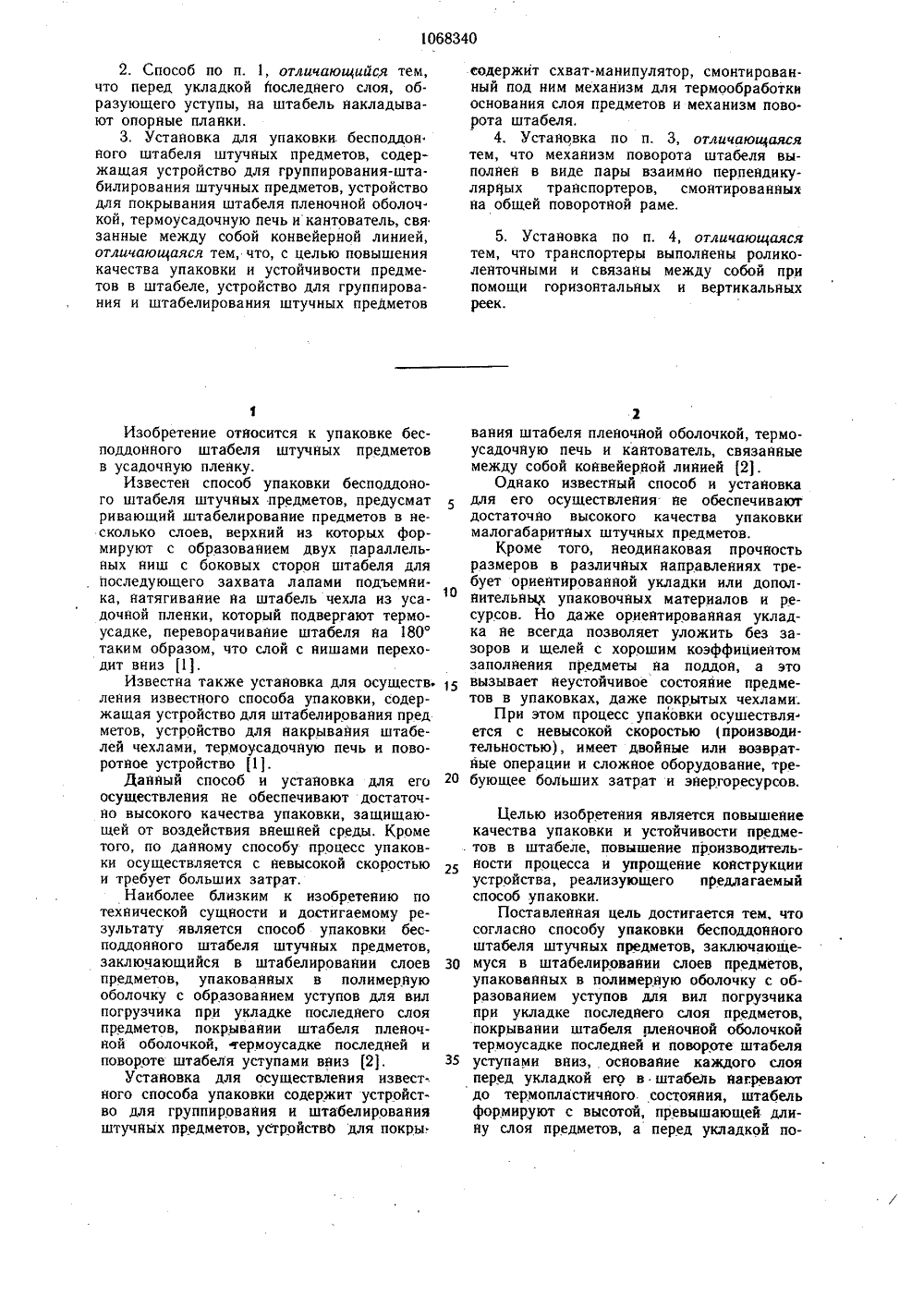

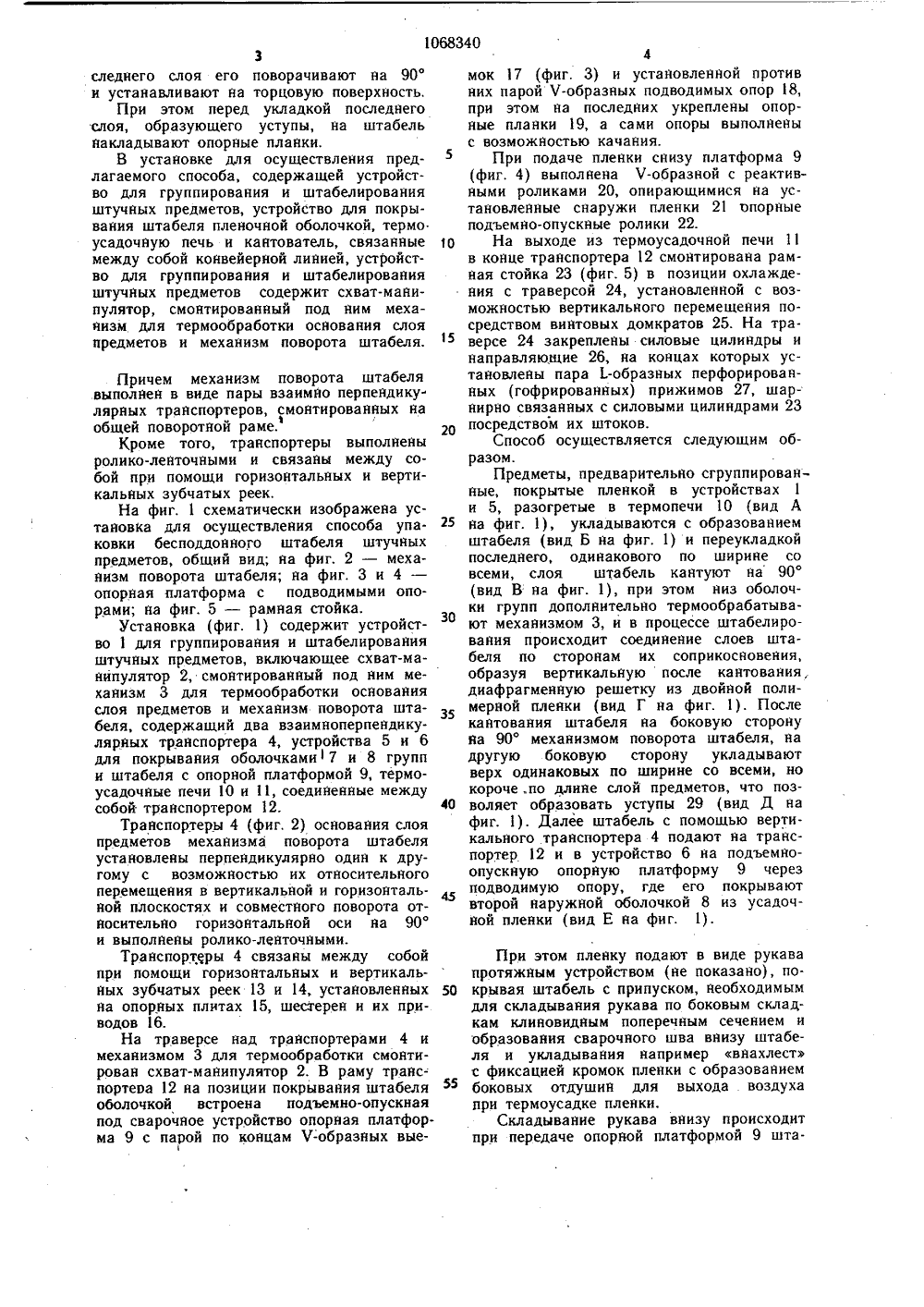

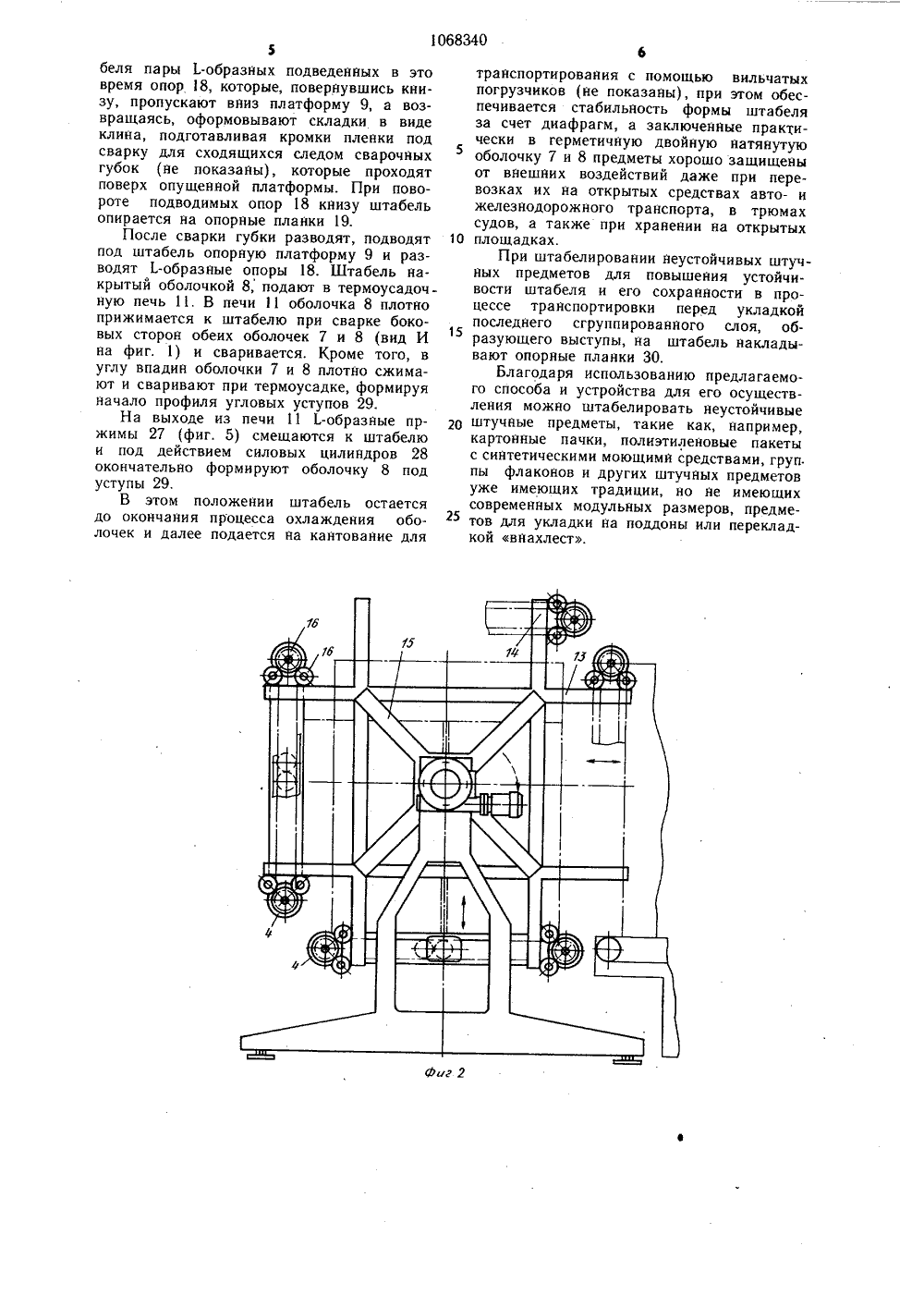

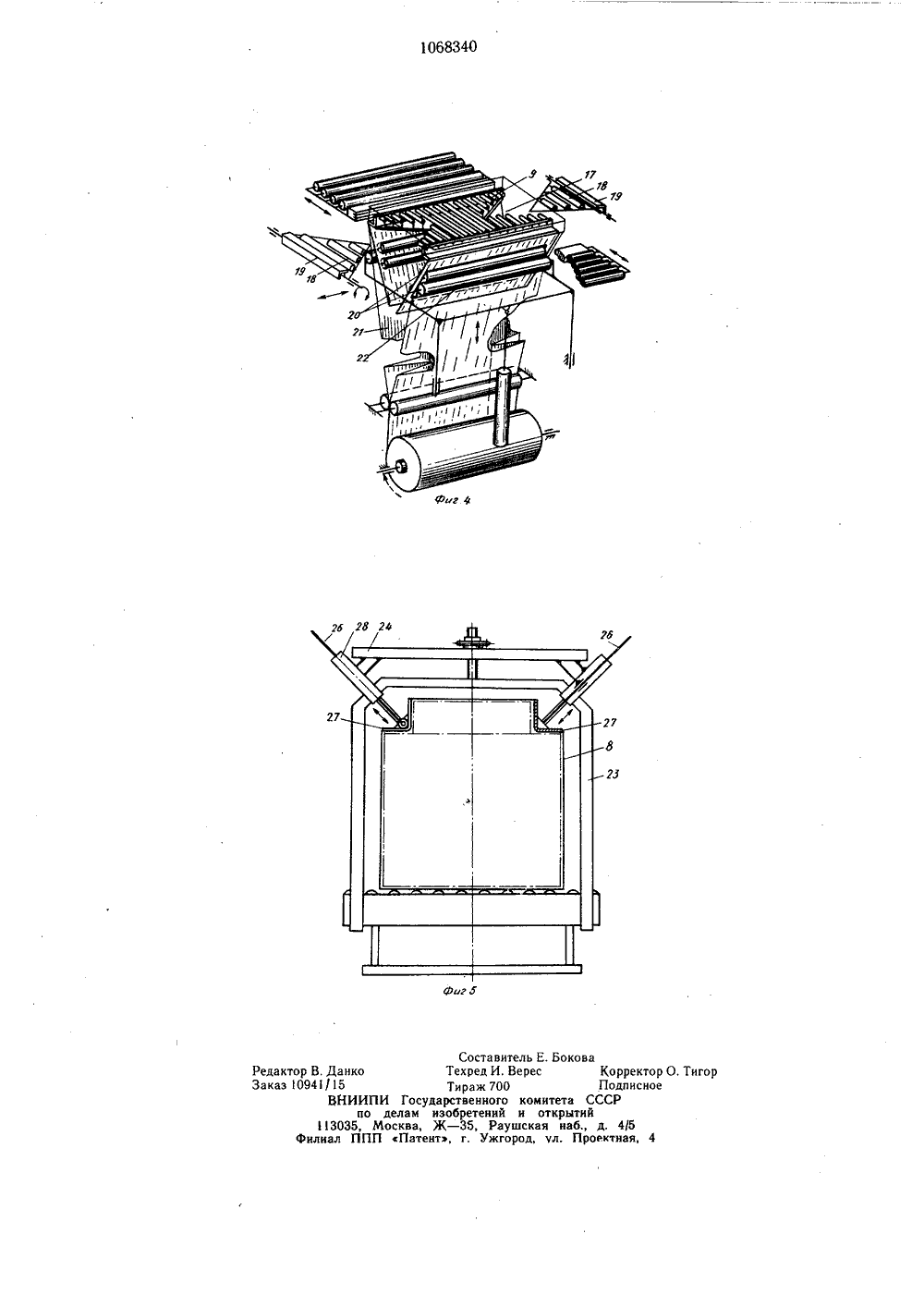

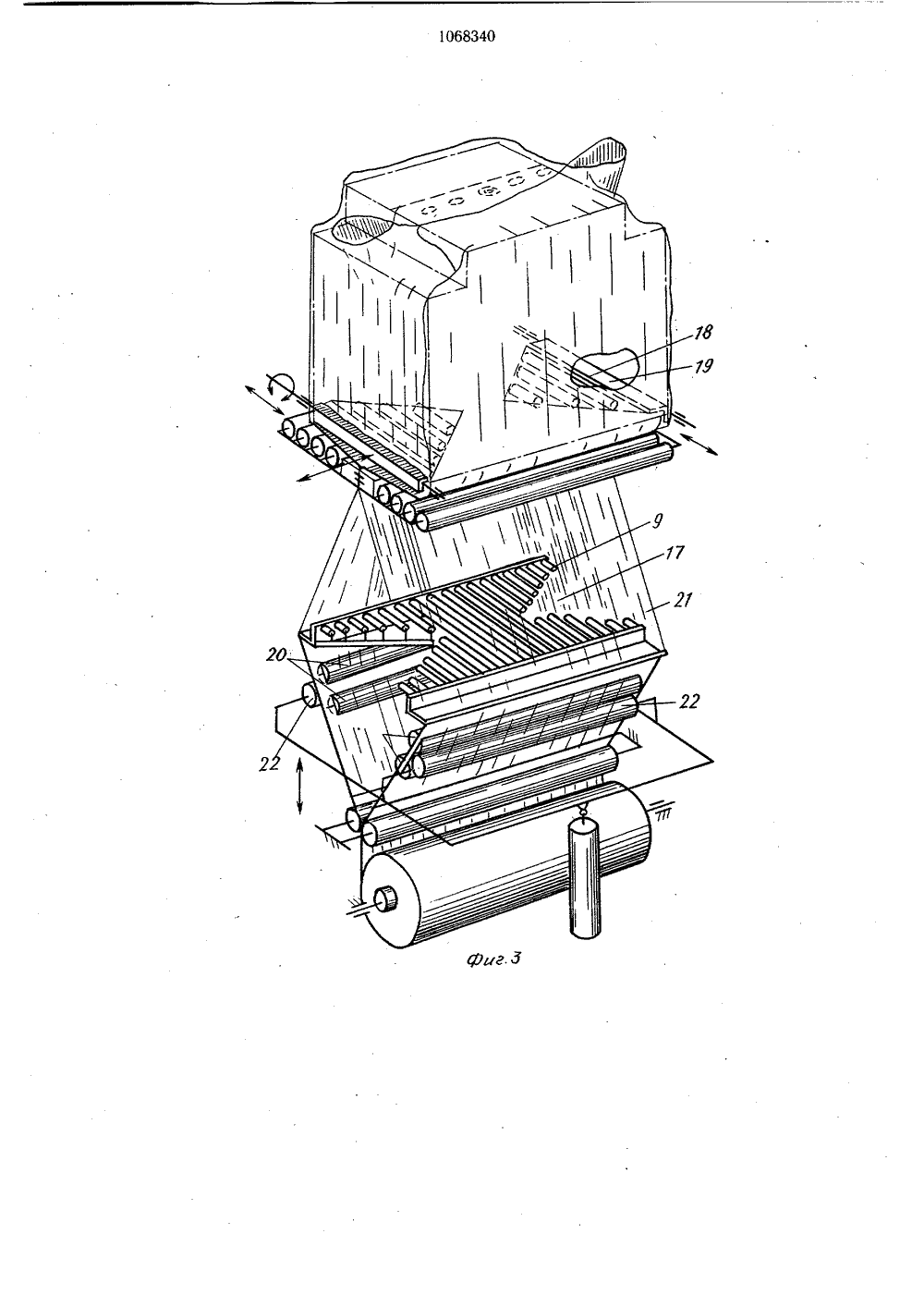

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК Зд) В 65 В 9/О ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г11,Е(71) Опытно-конструкторское технологическое бюро расфасовочного и упаковочногооборудования(54) СПОСОБ УПАКОВКИ БЕСПОДДОННОГО ШТАБЕЛЯ ШТУЧНЫХ ПРЕДМЕТОВ И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. ЯО 1068340(57) 1. Способ упаковки бесподдоного штабеля штучных предметов, заключающийся в штабелировании слоев предметов, упакованных в полимерную оболочку с образованием уступов для вил погрузчика при укладке последнего слоя предметов, покрывании штабеля пленочной оболочкой, термоусадке последней и повороте штабеля уступами вниз, .отличающийся тем, что, с целью повышения качества упаковки и устойчивости предметов в штабеле, основание каждого слоя перед укладкой его в штабель нагревают до термопластичного состояния,. штабель формируют с высотой, превышающей длину слоя предметов, а перед укладкой последнего слоя его поворачивают на 90 и устанавливают на торцовую поверхность.1068340 5 10 15 20 2. Способ по п. 1, отличающийся тем, что перед укладкой йоследнего слоя, образующего уступы, на штабель накладывают опорные планки,3. Установка для упаковки. бесподдон ного штабеля штучных предметов, содержащая устройство для группирования-штабилирования штучных предметов, устройство для покрывания штабеля пленочной оболоч. кой, термоусадочную печь н кантователь, свя занные между собой конвейерной линией, отличающаяся тем, что, с целью повышения качества упаковки и устойчивости предметов в штабеле, устройство для группирования и штабелирования штучных предметов 1Изобретение относится к упаковке бесподдонного штабеля штучных предметов в усадочную пленку.Известен способ упаковки бесподдоного штабеля штучных предметов, предусмат ривающий штабелирование предметов в несколько слоев, верхний из которых формируют с образованием двух параллельных ниш с боковых сторон штабеля для . последующего захвата лапами подъемника, натягивание на штабель чехла из усадочной пленки, который подвергают термоусадке, переворачивание штабеля на 180 таким образом, что слой с нишами переходит вниз 1.Известна также установка для осуществ.ления известного способа упаковки, содержащая устройство для штабелирования пред метов, устройство для накрывайия штабелей чехлами, термоусадочную печь и поворотное устройство 1.Данный способ и установка для егоосуществления не обеспечивают достаточно высокого качества упаковки, защищающей от воздействия внешней среды. Кроме того, по данному способу процесс упаковки осуществляется с невысокой скоростью и требует больших затрат.Наиболее близким к изобретению потехнической сущяости и достигаемому результату является способ упаковки бесподдоняого штабеля штучных предметов, заключающийся в штабелировании слоев предметов, упакованных в полимерную оболочку с образованием уступов для вил погрузчика при укладке последнего слоя предметов, покрывании штабеля пленочной оболочкой, гермоусадке последней и повороте штабеля уступами вниз 2.Установка для осуществления извест-.ного способа упаковки содержит устройство для группирования и штабелирования штучных предметов, усгройствб для покры. еодержит схват-манипулятор, смонтированный под ним механизм для термообработкн основания слоя предметов и механизм поворота штабеля,4. Установка по и. 3, отличающаяся тем, что механизм поворота штабеля выполнен в виде пары взаимно перпендикулярных транспортеров, смонтированных на общей поворотной раме. 5. Установка по и, 4, отличающаяся тем, что транспортеры выполнены роликоленточными и связаны между собой при помощи горизонтальных и вертикальных реек. 2вания штабеля пленочной оболочкой, термоусадочную печь и кантователь, связанные между собой конвейерной линией 2.Однако известный способ и установка для его осуществления яе обеспечивают достаточно высокого качества упаковки малогабаритных штучных предметов.Кроме того, неодинаковая прочность размеров в различных направлениях требует ориентированной укладки или дополнительных упаковочных материалов и ресурсов. Но даже ориентированная укладка не всегда позволяет уложить без зазоров и щелей с хорошим коэффициентом заполнения предметы на поддон, а это вызывает яеустойчивое состояние предметов в упаковках, даже покрытых чехлами.При этом процесс упаковки осушествля ется с невысокой скоростью 1 производительностью), имеет двойные илн возвратйые операции и сложное оборудование, требующее больших затрат и энергоресурсов. Целью изобретения является повышениекачества упаковки и устойчивости предме. тов в штабеле, повышение производительности процесса и упрощение конструкции устройства, реализующего предлагаемый способ упаковки.Поставленная цель достигается тем, чтосогласно способу упаковки бесподдонного штабеля штучных предметов, заключающеЗ 0 муся в штабелировании слоев предметов,упакованных в полимерную оболочку с образованием уступов для вил погрузчика при укладке последнего слоя предметов, покрывании штабеля пленочной оболочкой термоусадке последней и повороте штабеля 35 уступами вниз, основаяие каждого слояперед укладкой его в штабель нагревают до термопластичного состояния, штабель формируют с высотой, превышающей длину слоя предметов, а перед укладкой по10 15 20 25 30 35 40 50 55 3следиего слоя его поворачивают на 90и устанавливают на торцовую поверхность.При этом перед укладкой последнего-слоя, образующего уступы, на штабель накладывают опорные планки.В установке для осуществления предлагаемого способа, содержащей устройство для группирования и штабелироваиия штучных предметов, устройство для покрывания штабеля пленочной оболочкой, термо усадочную печь и кантователь, связанные между собой конвейерной линией, устройство для группирования и штабелирования штучных предметов содержит схват-манипулятор, смонтированный под ним механизм для термообработки основания слоя предметов и механизм поворота штабеля. Причем механизм поворота штабеля ,выполнен в виде пары взаимно перпендику. лярных транспортеров, смонтированных на общей поворотной раме.Кроме того, транспортеры выполнены ролико-ленточными и связаны между собой при помощи горизонтальных и вертикальных зубчатых реек.На фиг. 1 схематически изображена установка для осуществления способа упаковки бесподдонного штабеля штучных предметов, общий вид; на фиг. 2 - механизм поворота штабеля; на фиг, 3 и 4 - опорная платформа с подводимыми опорами; на фиг. 5 - рамная стойка.Установка (фиг. 1) содержит устройство 1 для группирования и штабелирования штучных предметов, включающее схват-манипулятор 2, смонтированный под ним механизм 3 для термообработки основания слоя предметов и механизм поворота штабеля, содержащий два взаимноперпендикулярных транспортера 4, устройства 5 и 6 для покрывания оболочками 17 и 8 групп и штабеля с опорной платформой 9, термоусадочные печи 10 и 11, соединенные между собой транспортером 12,Транспортеры 4 (фиг. 2) основания слоя предметов механизма поворота штабеля установлены перпендикулярно один к другому с возможностью их относительного перемещения в вертикальной и горизонтальной плоскостях и совместного поворота относительно горизонтальной оси на 90 и выполнены ролико-ленточными.Транспортеры 4 связаны между собойпри помощи горизонтальных и вертикальных зубчатых реек 13 и 14, установленных на опорных плитах 15, шестерен и их приводов 16.На траверсе над транспортерами 4 имеханизмом 3 для термообработки смонтирован схват-манипулятор 2. В раму транспортева 12 на позиции покрывания штабеля оболочкой встроена подъемно-опускиая под сварочное устройство опорная платформа 9 с парой по концам Ч-образных вые 4мок 17 (фиг. 3) и установленной против них парой Ч-образных подводимых опор 18, при этом на последних укреплены опорные планки 19, а сами опоры выполнены с возможностью качания.При подаче пленки снизу платформа 9 (фиг. 4) выполнена Ч-образной с реактивными роликами 20, опирающимися на установленные снаружи пленки 21 опорные подъемно-опускные ролики 22.На выходе из термоусадочной печи 11 в конце транспортера 12 смонтирована рамная стойка 23 (фиг. 5) в позиции охлаждения с траверсой 24, установленной с возможностью вертикального перемещения посредством винтовых домкратов 25. На траверсе 24 закреплены силовые цилиндры и направляющие 26, на концах которых установлены пара 1.-образных перфорированных (гофрированных) прижимов 27, шарнирно связанных с силовыми цилиндрами 23 посредством их штоков.Способ осуществляется следующим образом.Предметы, предварительно сгруппировайные, покрытые пленкой в устройствах 1 и 5, разогретые в термопечи 10 (вид А на фиг. 1), укладываются с образованием штабеля (вид Б на фиг. 1) и переукладкой последнего, одинакового по ширине со всеми, слоя штабель кантуют на 90 (вид В на фиг. 1), при этом низ оболочки групп дополнительно термообрабатывают механизмом 3, и в процессе штабелирования происходит соединение слоев штабеля по сторонам их соприкосновения, образуя вертикальную после кантоваиия,. диафрагменную решетку из двойной полимерной пленки (вид Г на фиг. 1). После кантования штабеля на боковую сторону на 90 механизмом поворота штабеля, на другую боковую сторону укладывают верх одинаковых по ширине со всеми, ио короче .по длине слой предметов, что позволяет образовать уступы 29 (вид Д на фиг. 1). Далее штабель с помощью вертикального транспортера 4 подают на транспортер 12 и в устройство 6 на подъемноопускную опорную платформу 9 через подводимую опору, где его покрывают второй наружной оболочкой 8 из усадочной пленки (вид Е на фиг. 1). При этом пленку подают в виде рукава протяжным устройством (не показано), покрывая штабель с припуском, необходимым для складывания рукава по боковым складкам клиновидным поперечным сечением и образования сварочного шва внизу штабеля и укладывания например внахлест с фиксацией кромок пленки с образованием боковых отдушин для выхода воздуха при термоусадке пленки.Складывание рукава внизу происходит при передаче опорной платформой 9 шта 10683405беля пары 1-образных подведенных в это время опор 18, которые, повернувшись книзу, пропускают вниз платформу 9, а возвращаясь, оформовывают складки в виде клина, подготавливая кромки пленки под сварку для сходящихся следом сварочных губок (не показаны), которые проходят поверх опущенной платформы. При повороте подводимых опор 18 книзу штабель опирается на опорные планки 19.После сварки губки разводят, подводят под штабель опорную платформу 9 и разводят 1-образные опоры 18. Штабель накрытый оболочкой 8, подают в термоусадочную печь 11. В печи 1 оболочка 8 плотно прижимается к штабелю при сварке боковых сторон обеих оболочек 7 и 8 (вид И на фиг. 1) и сваривается. Кроме того, в углу впадин оболочки 7 и 8 плотно сжимают и сваривают при термоусадке, формируя начало профиля угловых уступов 29.На выходе из печи 11 1-образные пржимы 27 (фиг. 5) смещаются к штабелю и под действием силовых цилиндров 28 окончательно формируют оболочку 8 под уступы 29.В этом положении штабель остается до окончания процесса охлаждения оболочек и далее подается на кантование для транспортирования с помощью вильчатыхпогрузчиков (не показаны), при этом обеспечивается стабильность формы штабеляза счет диафрагм, а заключенные практи 5чески в герметичную двойную натянутуюоболочку 7 и 8 предметы хорошо защищеныот внешних воздействий даже при перевозках их на открытых средствах авто- ижелезнодорожного транспорта, в трюмахсудов, а также при хранении на открытыхО площадках,При штабелировании неустойчивых штучных предметов для повышения устойчивости штабеля и его сохранности в процессе транспортировки перед укладкой15последнего сгруппированного слоя, образующего выступы, на штабель накладывают опорные планки 30.Благодаря использованию предлагаемого способа и устройства для его осуществления можно штабелировать неустойчивые2 О штучные предметы, такие как, например,картонные пачки, полиэтиленовые пакетыс синтетическими моющимн средствами, груп.пы флаконов и других штучных предметовуже имеющих традиции, но не имеющихсовременйых модульных размеров, предме 25 тов для укладки на поддоны или перекладкой внахлест.Государстелам изобрсква, Ж - 3Патент,Е. БоковаКорректор ОПодписноеитета СССРоткрытийя наб., д. 4/5чл. Проектная 4
