Автомат для полировки желобов колец упорных шарикоподшипников

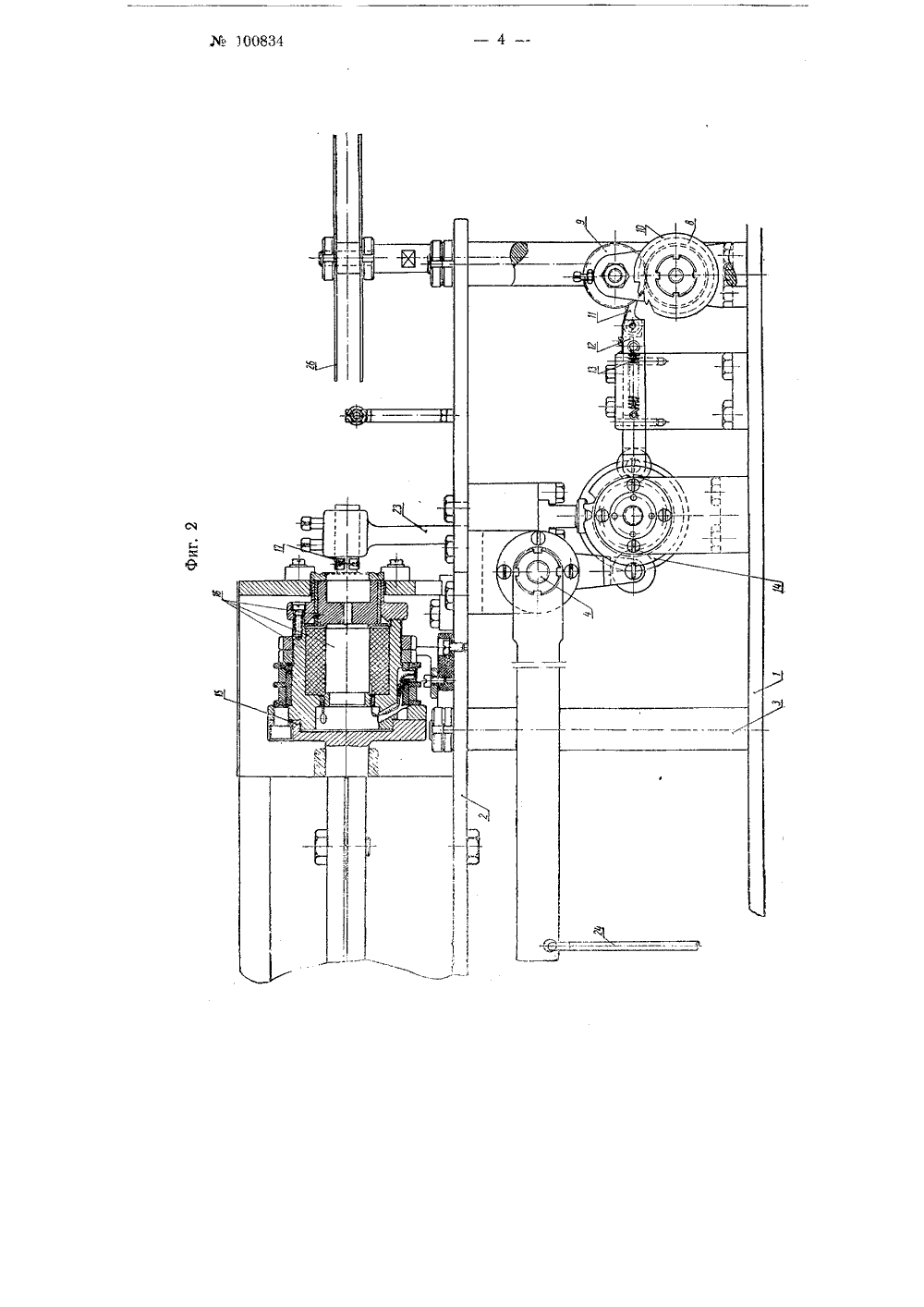

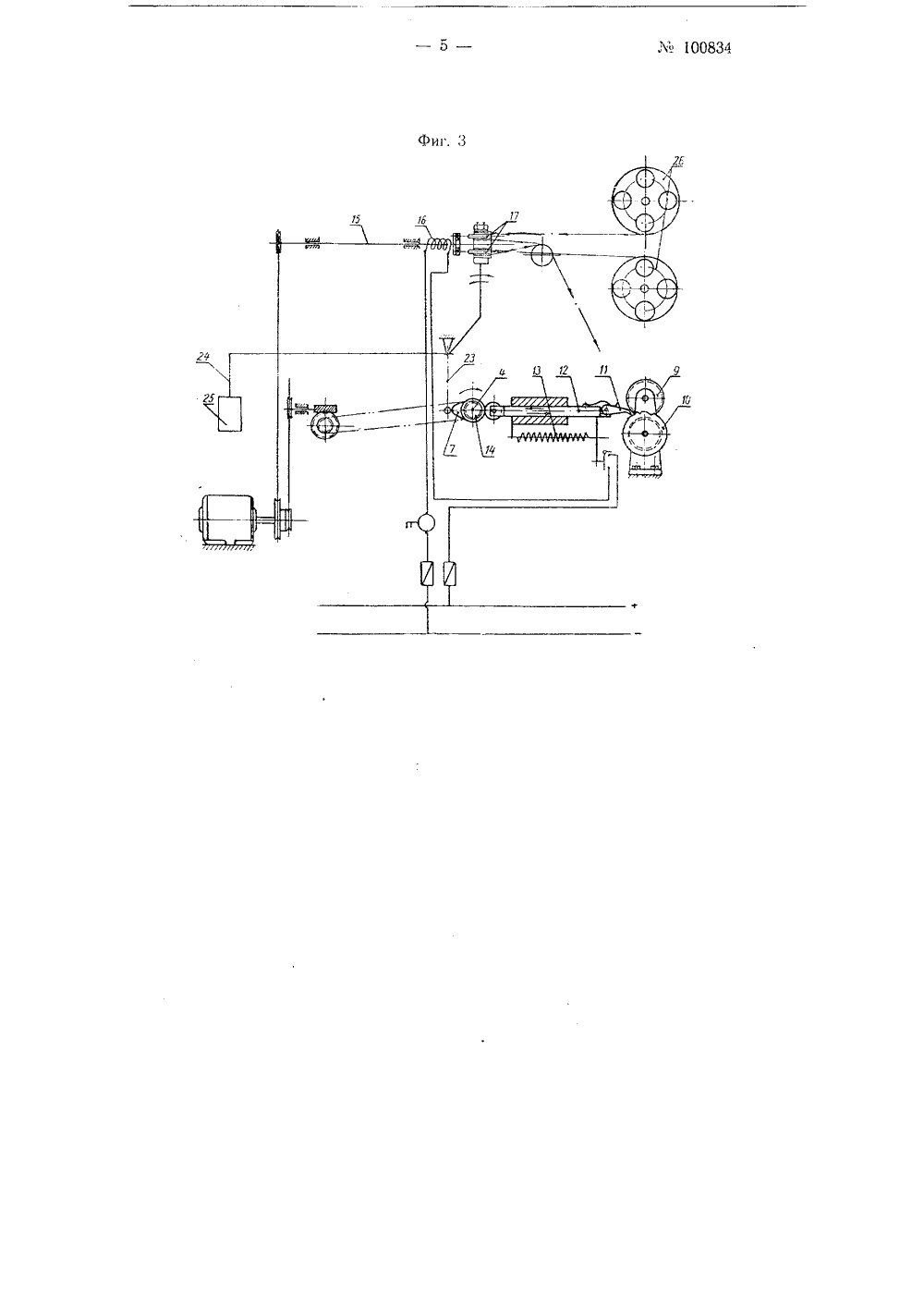

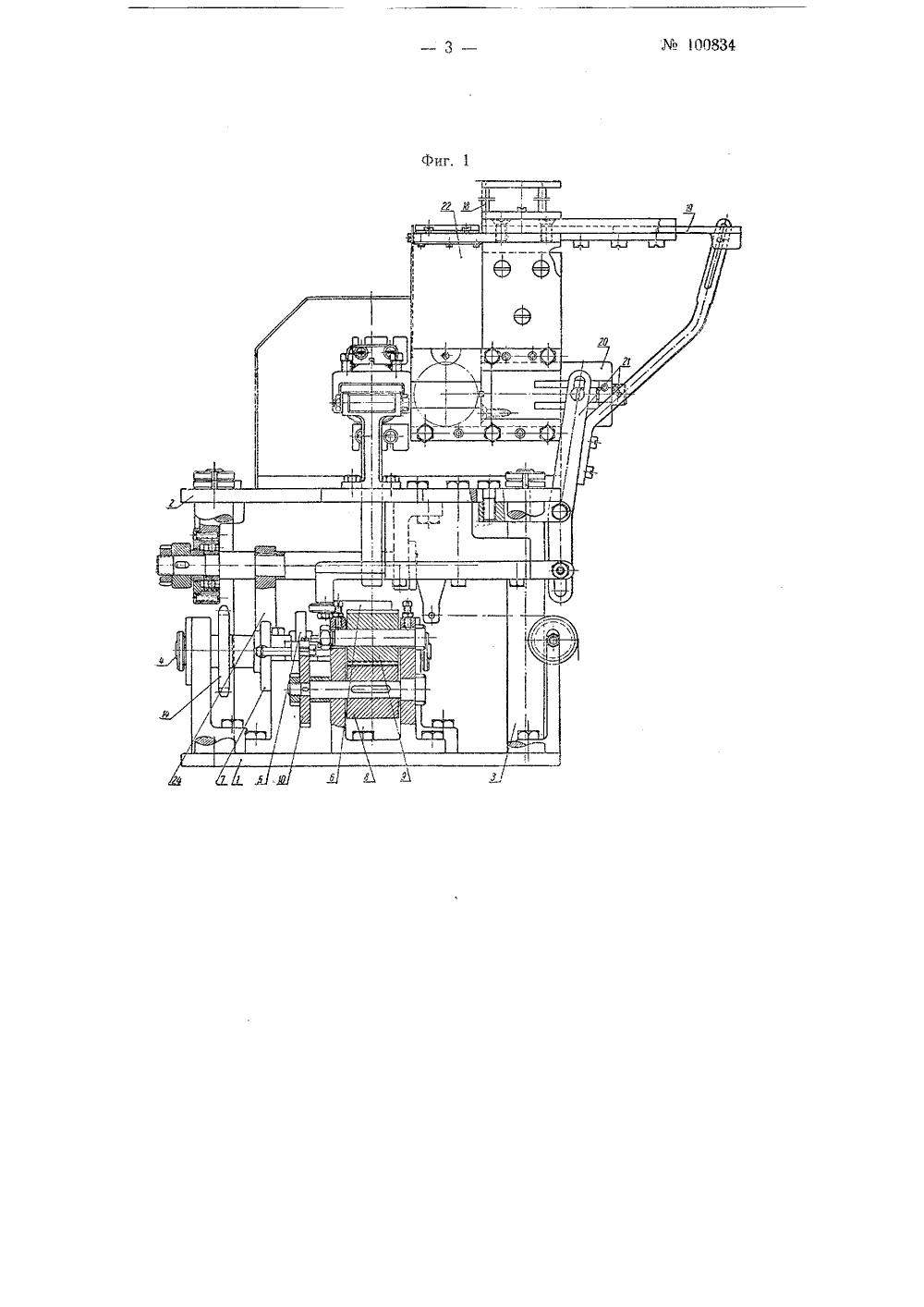

М 100834 Класс 67 а, 10 СССР ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТ А, Ф. Савушкин, И. В. Лысов, А, Ф. Веретехин и А, Н. Никит АВТОМАТ ДЛЯ ПОЛИРОВКИ ЖЕЛОБОВ КОЛЕЦ УПОРНЬХ ЮАРИКОПОДЦИПНИКОВЗаяваено 3 марта 1953 г. за Л 1 22001450052 в .1 нннстерство ман 1 нносгроенн Изобретен;1 е относится к автоматам для полировки желобов колец упорных 1 парикоподшипников наждачной лентой,Отличие описываемого а втомата заключается в том, что он выполнен в виде ки.1 ематически связанных между собой бункера с,подавателем колец, электромагнитного патрона для дер)кания кольца, полировальН 11 к 1111, мо:1 т 11 рованных соосно патрону па нагруяонном грузом или пружиной рычаге, двух катушек для наматывс)н 1 я и:1 ждачнои ленты, па 1)ы рифленых валиков для продвижения ленты и кулачкового механизма для период,ясского приведения, в дви)кспис ьаликов и полировальникоз, гго позволяет автоматизировать процесс полирования яелобоз упорных шзрикоподшипникор и повысить качество полпруе)1 ых поверхностей.1-1 а фиг. 1 изображен обший вид спереди автомата с частичным разрезом (привод не изображен); на фиг, 2 -- вид автомата сбоку без загрузочного механизма; на фиг. 3 - принципиальная схема автомата без бункера и пода)ощего механизма; на фиг, 4 - принципиальная схема подаюп 1 его механизма с бункером; на фиг. 5 -- сечение по АА на фиг, 4.Между нижней плитой 1 и верхней плитой 2, скрепленными шестью стойками 8, расположен распределительный вал 4 с кулачками 5, б и 7 и лентопротяжный механизм, состоящий из рифленых валиков 8 и 9, хразового колеса 10 и собачки 11, монт;1 рованной на штоке 12, взаимодейтвующем с кулачком 5 и пружиноп И. Привод распределительчого вала осуществляется звездочкой 14, сочлененной с непоказанным на чео-,еяе редуктором, приводящим во вращение также и шпиндель 15 с торцовой шайбой, несущий электромагнитный патрон 16.Шпиндель 15, патрс.1 16 и два тюлировальника 17 расположены над верхней плитой, где расположе;1 также бункер 18, отсекатель 19 и пода- ватель 20, взаимодействующие с ку- лачком б посредством рычага 21. К бункеру 18 примыкает опрок 11 дыватель 22, в котором кольцо поворачивается на 90. Полировальникч 17 расположены соосно пшипделю 15 и 11 атрону 16 на угловом рычаге 28, взапмодейству 1 ощем с кулачком 7, Рычаг 28 онабжен на удлине:1 гом конце подвеской 24 для груза 25. г 1 аждачная лента наматывается на а- тушки 26, а в бункер 18 укладываются подлежащие обработке кольца, желобами вниз. Наждачную лентч протягивают между полировальннкамч 17 и патроном 16, который удерживает ксльца, и вводят ее между рифленымп валиками 8 и 9, после чего включают двигатель автомата.Весь цикл полировки совершается за один ооорот распределительного вала 4. Последовательность операций следуюшая. Отсекатель 19 выталкивает из бункера 18 одно кольцо в опрокидыватель 22, отку 1 а подаватель 20 толкаст кольцо к электромагнитному патропу 1 б, где,кольцо центрируется двумя планками и удерживающей пружиной (фиг. 4), после чего подаватель возврашается в исходное положение, а полировальники 17 под действием груза, установленного на подвеске 24, поджимают ленту к желобу кольца. Во время полирования шток 12 под действием кулачка 5 перемещается, собачка 11 поворачивает храповик колеса 10 и рифленые залики 8 и 9, вследствие зращения которых лента сматывается с катушек 2 б.После полного перемещения штока 12 срабатывает размыкатель цепи питания электромагнитного патрона и последний обесточивается, Шток 12 удерживается в этом положении некоторое время, а затем под действием пружины И возвращаеася в исходное положение и размыкатель ооеспечивает питание патрона (фиг. 4). При обесточивании электромагнитного патрона размыкателем отполированное кольцо, падает в лоток и происходит подача следующего подлежащего полированию кольца и цикл повторяется. 11 ргдмет изобретенияАвтомат для,полировки желобов колец упорньх шариковых подшипников наждачной лентой, о т л ичающийся тем, что, с целью получения высокого качества полировки, автомат выполнен в виде кинематически связанных между собой бункера сподавателем колец, электромагнитного,патрона для удерживания кольца, полировальников,монтированных соооно патрону на нагруженном грузом или пружиной оычагедвух катушек для наматывания наждачной ленты, пары рифленых валиков для продвижения ленты и кулачкового механизма для периодического приведения в движение валикоз и полировальников, Яо ) ЯЯф
