Способ возведения многоэтажного здания методом подъема

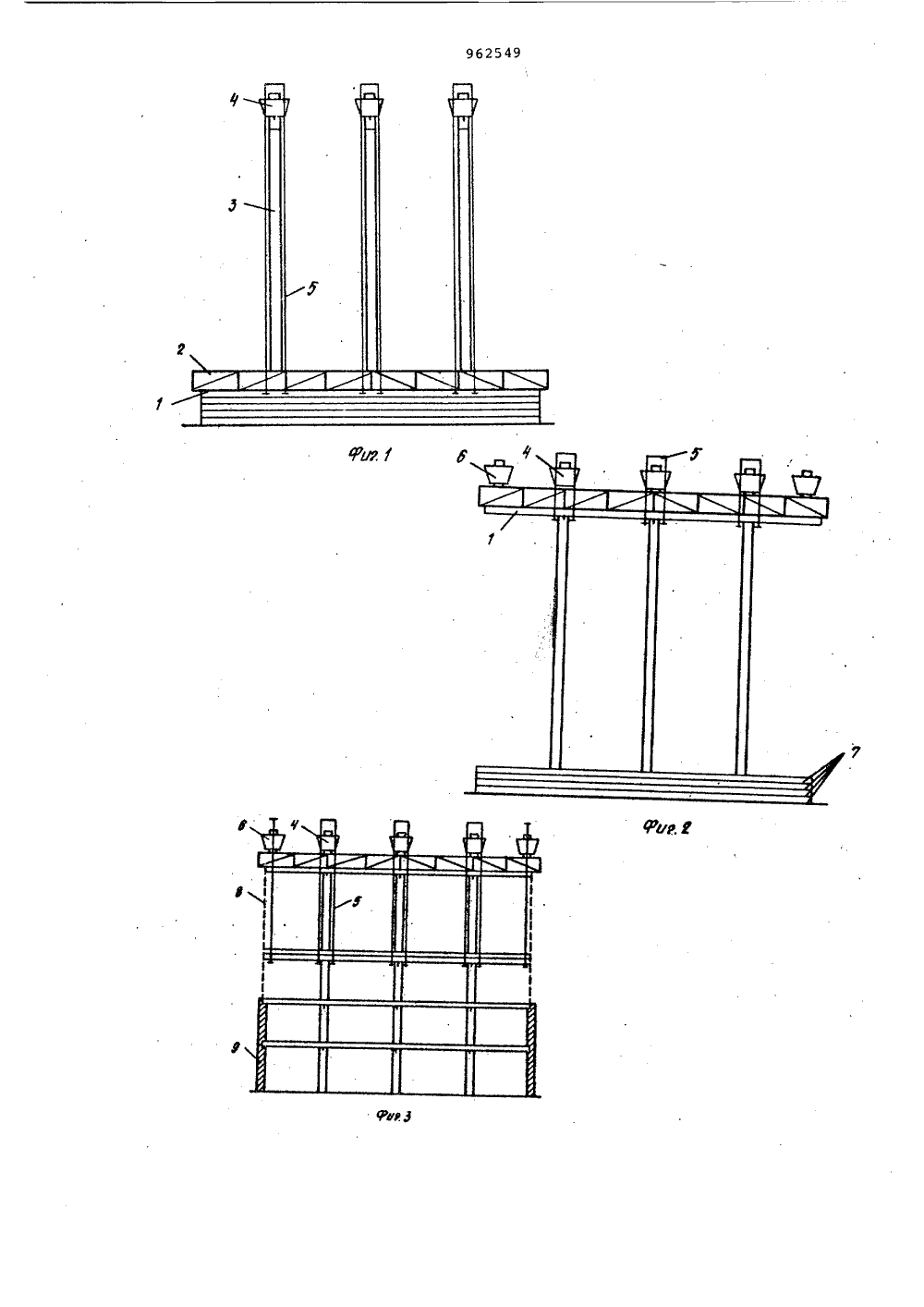

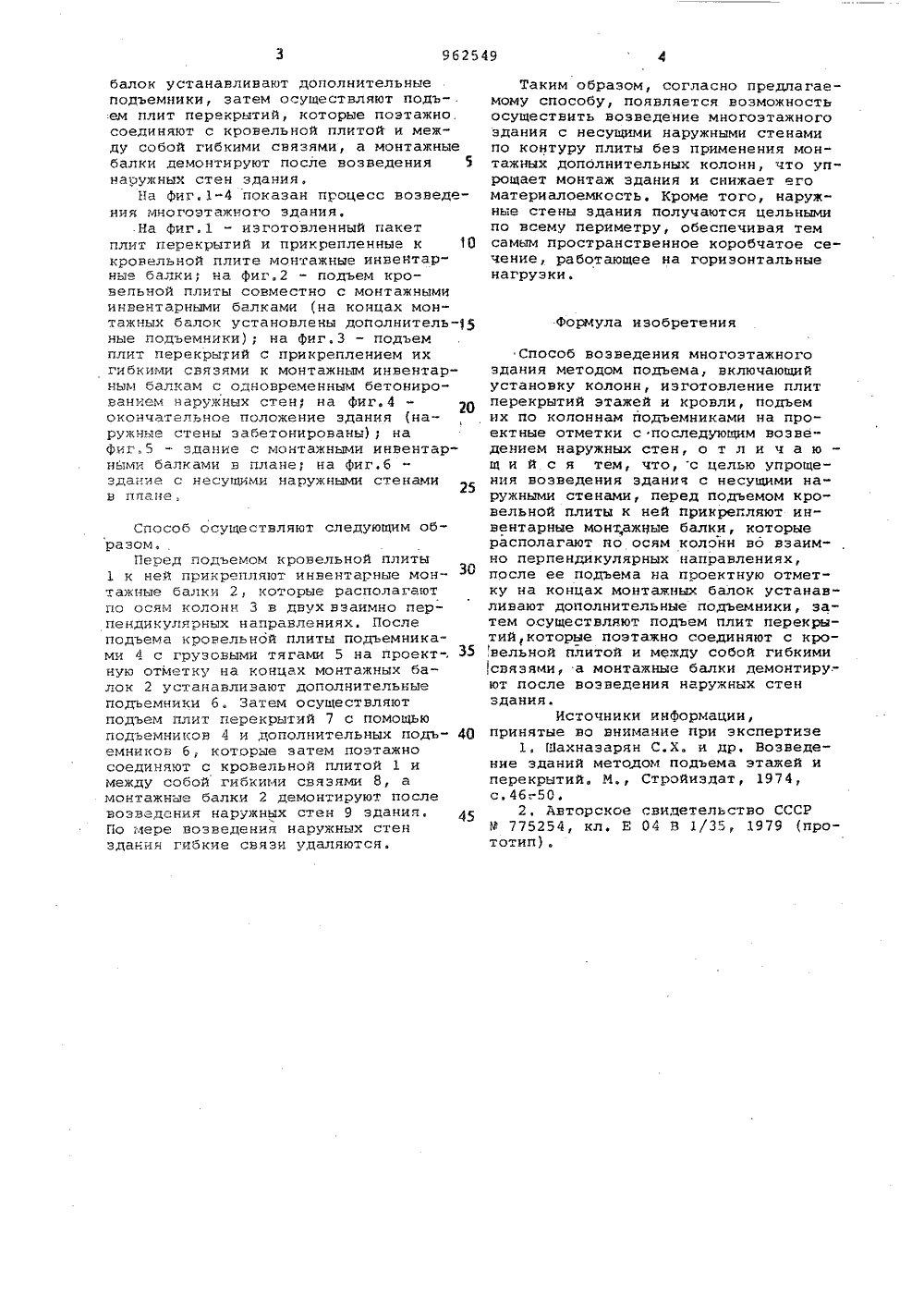

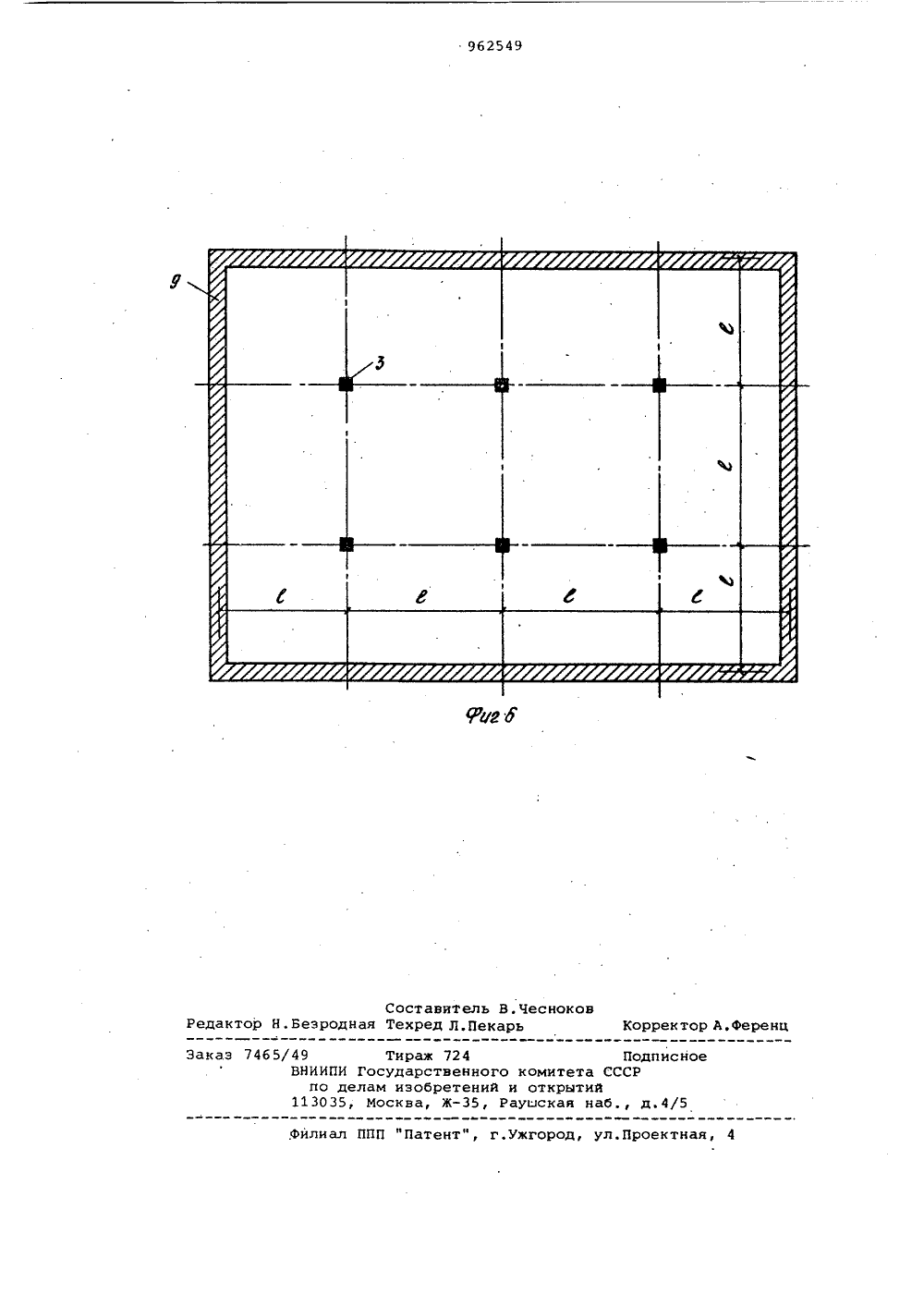

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик) М Кл 3 Е 04 6 21/14Е 04 В 1/35 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения А.О.Саакян, Р.О,Саакян, С.Х.шахназарян и К.Г.Мовсесов ЕйВсесоюзный проектно-экспериментальный конструкторскийи технологический институт Министерства промышленМйчт"- ". =-: -- .строительства Армянской ССР(54) СПОСОБ ВОЗВЕДЕНИЯ МНОГОЭТАЖНОГО ЗДАНИЯ МЕТОДОМ.ПОДЪЕМАИзобретение относится к строительству, в частности к способам возведе,ния многоэтажных зданий методом подьема.5Известен способ возведения многоэтажного здания, включающий установку колонн, изготовление пакета плит перекрытий, подъем верхней плиты посредством подъемников на заданную отметку, монтаж наружных стен и других элементов этажа на нижней плите и подъем нижней плиты на заданную от-. метку 11,Известен также способ возведения многоэтажного здания методом подъема, включающий установку колонн, изготовление плит перекрытий этажей и кровли, подъем их по колоннам подьемниками на проектные отметки с последующим возведением наружныхстен 2) .Недостатком известных решений является то, что при возведении зданий методом подъема перекрытий с несущи- ми наружными стенами по периметру 25 здания необходимо устанавливать дополнительные монтажные колонны для опирания на них крайних пролетов плит перекрытий иустанавливать на них подъемники с тем, чтобы обеспе чить возможность подъема плит перекрытий здания. В большинстве случаев эти колонны оставляются и замоноличиваются в несущих стенах здания. Это приводит к тому, что как в стадии подъема, так и в стадии эксплуатации нагрузки на крайние монтажные колон- ны получаются сосредоточенными. Кроме того, крайние монтажные колонны прерывают непрерывность наружной не" сущей стены, что препятствует созданию цельной конструкции наружных стен при .работе на горизонтальные силы.Цель изобретения - упрощение возведения зданий с несущими наружными стенами.Поставленная цель достигается тем, что согласно способу возведения многоэтажного здания методом подъема, включающему установку колонн, изготовление плит перекрытий этажей и кровли, подъем их по колоннам подъемниками на проектные отметки с последующим возведением наружных стен, пе" ред подъемом кровельной плиты к ней прикрепляют инвентарные монтажные балки, которые располагаются по осям колонн во взаимноперпендикулярных направлениях, после ее подъема на проектную отметку на концах монтажныхбалок устанавливают дополнительныеподъемники, затем осуществляют подь-.ем плит перекрытий, которые поэтажно.соединяют с кровельной плитой и между собой гибкими связями, а монтажныебалки демонтируют после возведения 5наружных стен здания,На фиг,1-4 показан процесс возведения многоэтажного здания,На фиг,1 - изготовленный пакетплит перекрытий и прикрепленные к 10кровельной плите монтажные инвентарные балки; на фиг.2 - подъем кровельной плиты совместно с монтажнымиинвентарными балками (на концах монтажных балок установлены дополнитель ные подъемники); на фиг.3 - подъемплит перекрытий с прикреплением ихгибкими связями к монтажным инвентарным балкам с одновременным бетонированием наружных стен; на фиг.4 - щокончательное положение здания (нарукные стены забетонированы); нафиг 5 - здание с монтажными инвентарнылми балками в плане; на фиг.бздание с несущими наружными стенамив плане,Способ осуществляют следующим образомПеред подъемом кровельной плиты 1 к ней прикрепляют инвентарные монтакные балки 2, которые располагают по осям колонн 3 в двух взаимно перпендикулярных направлениях, После подъема кровельной плиты подъемниками 4 с грузовыми тягами 5 на проект-, З 5 ную отметку на концах монтажных балок 2 устанавливают дополнительные подъемники б, Затем осуществляют подъем плит перекрытий 7 с помощью подъемников 4 и дополнительных подь" 4 О емников б,. которые затем поэтажно соединяют с кровельной плитой 1 и между собой гибкими связями 8, а монтажные балки 2 демонтируют после возведения наружных стен 9 здания. По мере возведения наружных стен здания гибкие связи удаляются. Таким образом, согласно предлагаемому способу, появляется возможность осуществить возведение многоэтажного здания с несущими наружными стенами по контуру плиты без применения монтажных дополнительных колонн, что упрощает монтаж здания и снижает его материалоемкость. Кроме того, наруж" ные стены здания получаются цельными по всему периметру, обеспечивая тем самым пространственное коробчатое сечение, работающее на горизонтальные нагрузки.Формула изобретенияСпособ возведения многоэтажногоздания методом подъема, включающийустановку колони, изготовление плитперекрытий этажей и кровли, подъемих по колоннам подъемниками на проектные отметки с последующим возведением наружных стен, о т л и ч а ющ и й с я тем, что, с целью упрощения возведения здания с несущими наружными стенами, перед подъемом кровельной плиты к ней прикрегляют инвентарные монтажные балки, которыерасполагают о осям колонн во взаимно перпендикулярных направлениях,после ее подъема на проектную отметку на концах монтажных балок устанавливают дополнительные подъемники, затем осуществляют подъем плит перекрытий,которые поэтажно соединяют с кро,вельной плитой и между собой гибкимисвязями, а монтажные балки демонтируют после возведения наружных стенздания.Источники информации,принятые во внимание при экспертизе1, Шахназарян С.Х. и др, Возведение зданий методом подъема этажей иперекрытий. И Стройиздат, 1974,с.4 бг 50.2. Авторское свидетельство СССРР 775254, кл. Е 04 В 1/35, 1979 (прототип).,Ф л.Проектная,Тираж 724 осударственного ам иэобретений и Москва, Ж, Ра омитетоткрытнская ПодпСССРйаб., д.
