Стенд для моделирования деформаций основания фундаментов зданий и сооружений

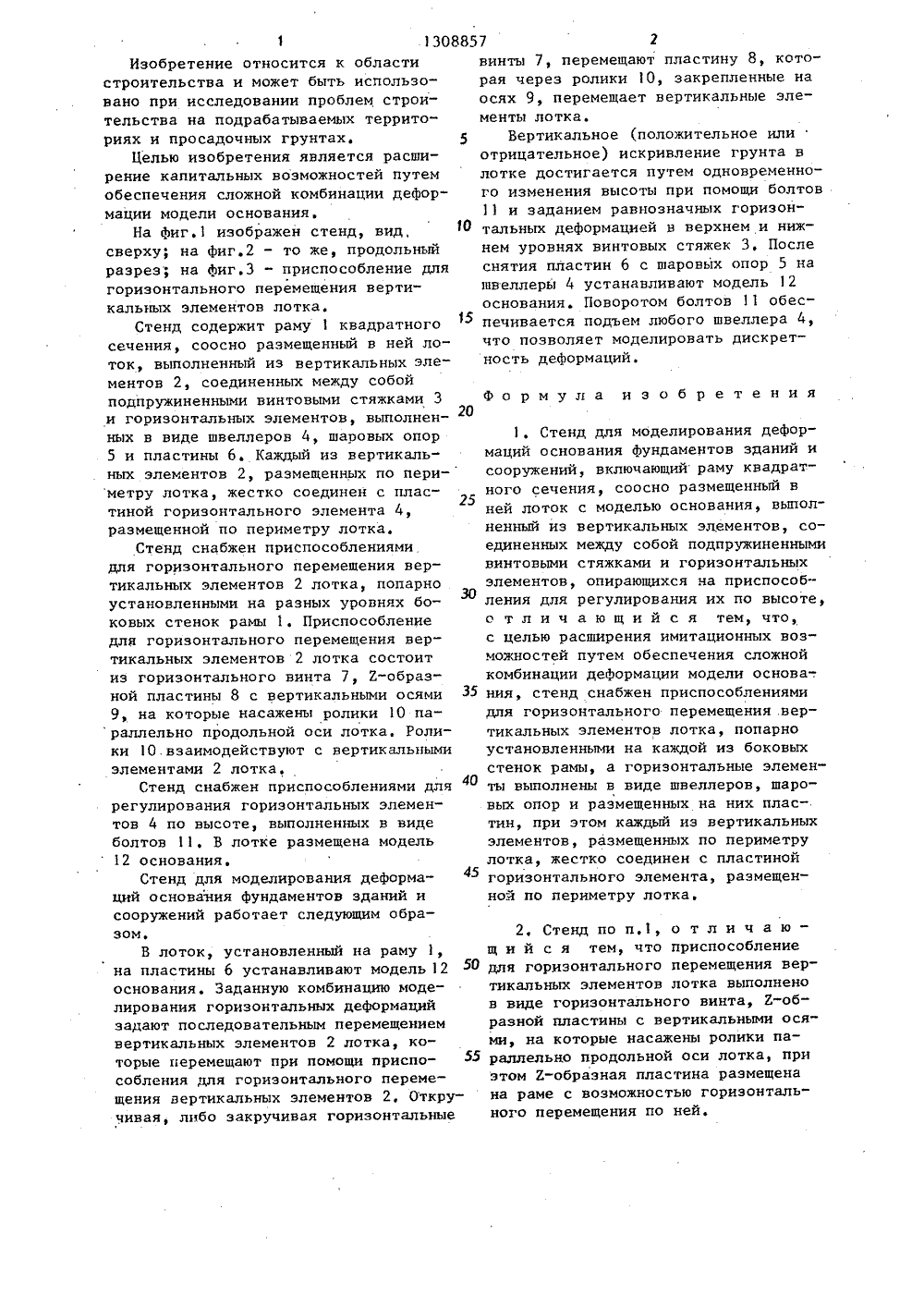

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ИСАНИЕ ИЗОБРЕТЕНИЯ якова ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР У 337683, кл. С 01 М 19/00, 1972.Авторское свидетельство СССР 1 Ф 1250898, кл. С 01 М 19/00, 1985.(54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ДЕФОРМАЦИЙ ОСНОВАНИЯ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ(57) Изобретение относится к област строительства и может быть использо вано при исследовании проблем строи тельства на подрабатываемых террито риях и просадочных грунтах, Целью изобретения является расширение ими нвЯОаи 1 308857 511 4 С 01 М 19/00, Е 02 0 1/02 тационных возможностей путем обеспечения сложной комбинации деформациимодели основания. Стенд содержит раму, соосно размещенный в ней лоток смоделью основания. Лоток выполнен извертикальных элементов, соединенныхмежду собой винтовыми стяжками, и горизонтальных элементов, Горизонтальные элементы выполнены в виде швеллеров, шаровых опор и пластин. Вертикальные элементы, размещенные по периметру лотка, соединены с пластинами горизонтальных элементов, размещенных по периметру лотка. Стенд снабжен приспособлениями для горизонтального перемещения вертикальных элементов лотка, попарно установленных в раме. Приспособление для горизонтального перемещения вертикальных элементов выполнено в виде горизонтального вин- С та, 2 -образной пластины и роликов. 1 з.п. ф-лы, 3 ил,Фффвинты 7, перемещают пластину 8, которая через ролики 10, закрепленные на осях 9, перемещает вертикальные элементы лотка.Вертикальное (положительное или отрицательное) искривление грунта в лотке достигается путем одновременного изменения высоты при помощи болтов 11 и заданием равнозначных горизонтальных деформацией в верхнем и нижнем уровнях винтовых стяжек 3. После снятия пластин 6 с шаровых опор 5 на швеллеры 4 устанавливают модель 12 основания. Поворотом болтов 11 обеспечивается подъем любого швеллера 4, что позволяет моделировать дискретность деформаций. изобретения 20 1. Стенд для моделирования деформаций основания фундаментов зданий и сооружений, включающий раму квадрат. - ного сечения, соосно размещенный в ней лоток с моделью основания, выполненный из вертикальных эЛементов, соединенных между собой подпружиненными винтовыми стяжками и горизонтальных элементов, опирающихся на приспособления для регулирования их по высоте, о т л и ч а ю щ и й с я тем, что, с целью расширения имитационных возможностей путем обеспечения сложной комбинации деформации модели основа-. ния, стенд снабжен приспособлениями для горизонтального перемещения вертикальных элементов лотка, попарно установленными на каждой из боковых стенок рамы, а горизонтальные элементы выполнены в виде швеллеров, шаровых опор и размещенных на них пластин, при этом каждый из вертикальных элементов, размещенных по периметру лотка, жестко соединен с пластиной горизонтального элемента, размещенной по периметру лотка. 2, Стенд по п.1, о т л и ч а ю - щ и й с я тем, что приспособление для горизонтального перемещения вертикальных элементов лотка выполнено в виде горизонтального винта, Е-образной пластины с вертикальными осями, на которые насажены ролики параллельно продольной оси лотка, при этом 2-образная пластина размещена на раме с возможностью горизонтального перемещения по ней. 1 1308857 2Изобретение относится к областистроительства и может быть использовано при исследовании проблем строительства на подрабатываемых территориях и просадочных грунтах. 5Целью изобретения является расширение капитальных возможностей путемобеспечения сложной комбинации деформации модели основания.На фиг.1 изображен стенд, вид,сверху", на фиг,2 - то же, продольныйразрез; на фиг.3 - приспособление длягоризонтального перемещения вертикальных элементов лотка,Стенд содержит раму 1 квадратногосечения, соосно размещенный в ней лоток, выполненный из вертикальных элементов 2, соединенных между собойподпружиненными винтовыми стяжками 3 Ф о р м у л аи горизонтальных элементов, выполненных в виде швеллеров 4, шаровых опор5 и пластины 6, Каждый из вертикальных элементов 2, размещенных по пери-метру лотка, жестко соединен с плас 25тиной горизонтального элемента 4,размещенной по периметру лотка.Стенд снабжен приспособлениямидля горизонтального перемещения вертикальных элементов 2 лотка, попарноустановленными на разных уровнях бо 30ковых стенок рамы 1. Приспособлениедля горизонтального перемещения вертикальных элементов 2 лотка состоитиз горизонтального винта , Е-образной пластины 8 с вертикальными осями9, на которые насажены ролики 10 параллельно продольной оси лотка, Ролики 10.взаимодействуют с вертикальнымиэлементами 2 лотка.Стенд снабжен приспособлениями длярегулирования горизонтальных элементов 4 по высоте, выполненных в видеболтов 11, В лотке размещена модель12 основания.Стенд для моделирования деформа- ф 5ций основания фундаментов зданий исооружений работает следующим образом.В лоток, установленный на раму 1,на пластины 6 устанавливают модель 12основания. Заданную комбинацию моделирования горизонтальных деформацийзадают последовательным перемещениемвертикальных элементов 2 лотка, которые перемещают при помощи приспособления для горизонтального перемещения вертикальных элементов 2, Откручивая, либо закручивая горизонтальные1308857 Составитель Л.ТроиинаТехред И.Попович Корректор И,Пожо ктор С,Патрушев аказ 1789/ Тираж 777 Государственного елам изобретений осква, Ж, Раув Подписомитета СССР ВНИИ открытийкая наб., д, 4/ 11303 Проектна Производственно-полиграфическое предприятие, г, Ужго
