Генератор символов

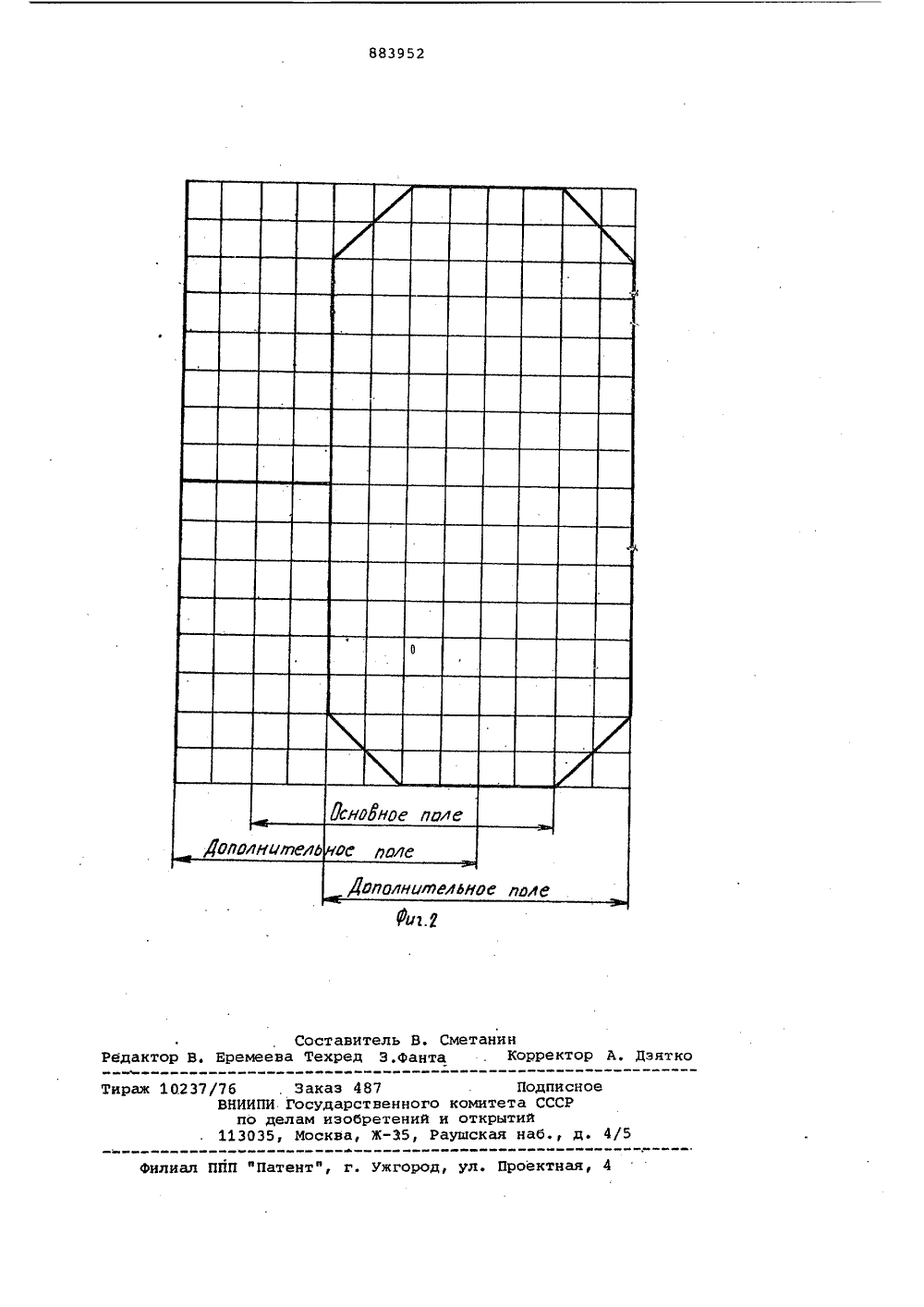

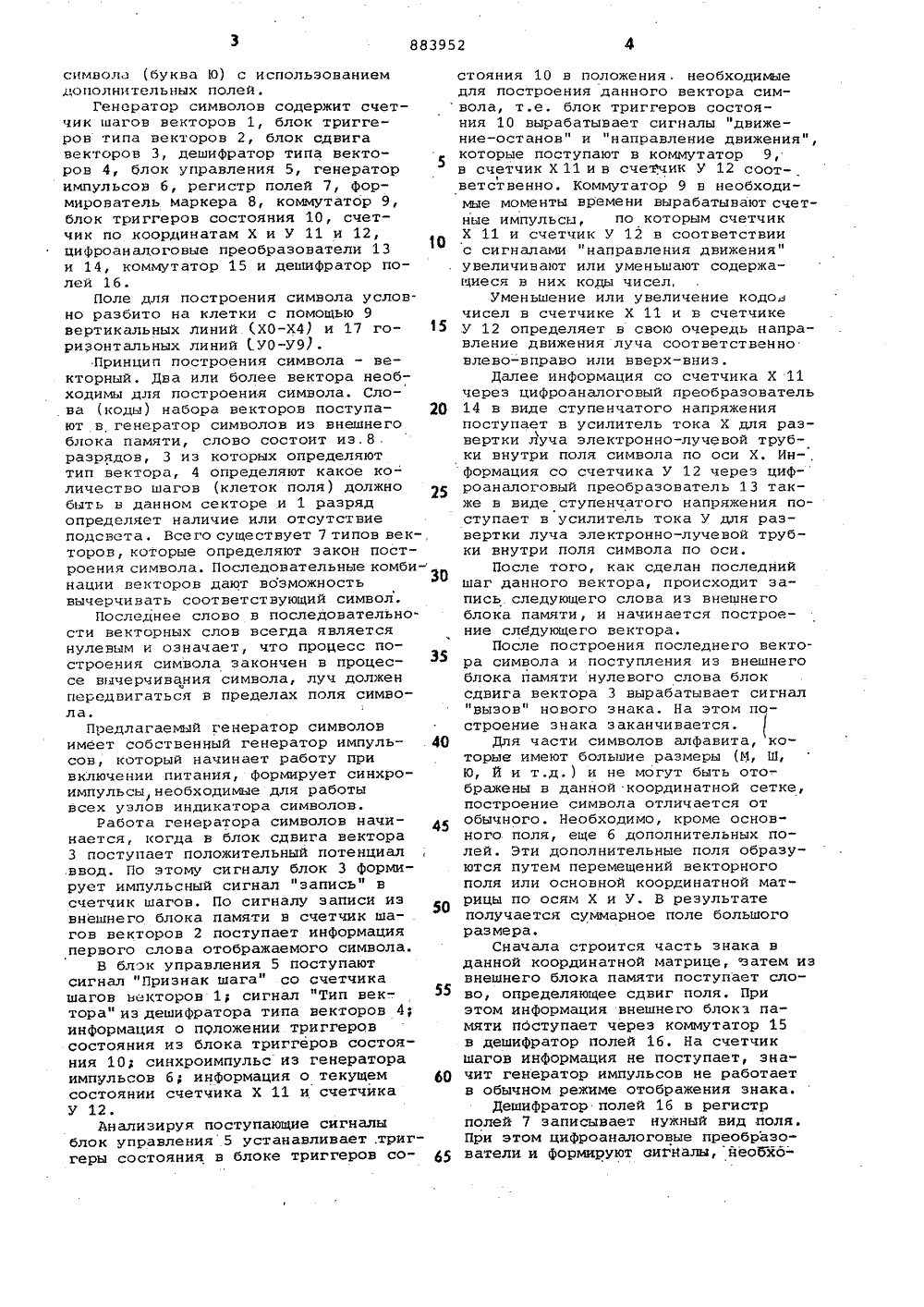

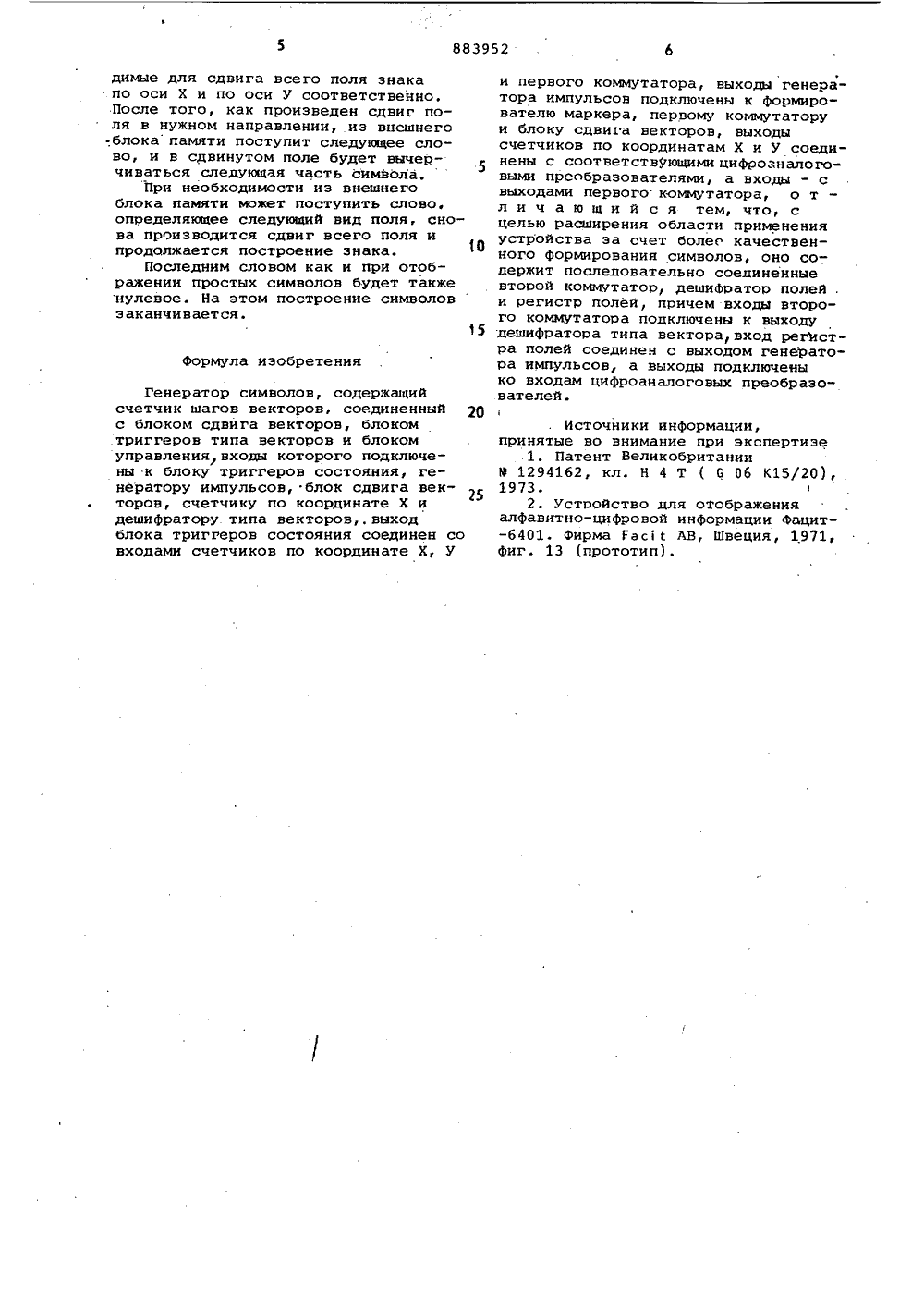

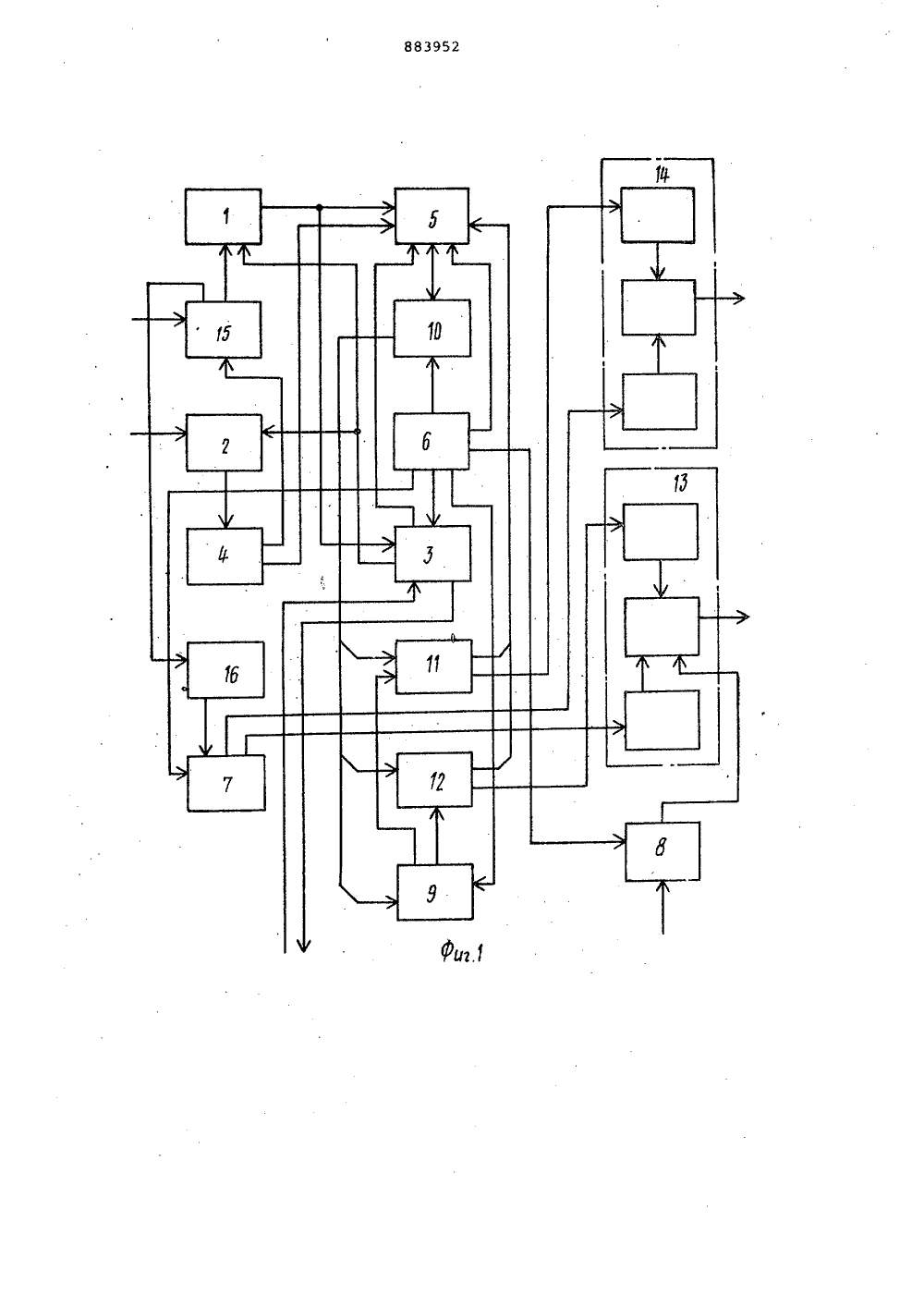

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 030380 (21) 2888385/18-24с присоединением заявки йо(51)М. Кл.з 6 09 6 1/06 Государственный комитет СССР но делам изобретений и открытий(53 УДК 681.327,11 1088. 8) 72) Авторы изобретения Л. Дубинский, Е, И. Кля И. И. Петров В.Агарков,М. Корбашов Заявител 54 ) ГЕНЕРАТОР СИМВОЛО устройств . формироваостигаетсяимволов, содер а п ов 1 Изобретение относится к области вычислительной техники и может быть использовано при проектировании устройства отображения информации.Известен генератор символов, содержащий последовательно соединенные. регистры, дешифраторы и согласующие элементы, одни из регистров подключены к блоку управления, выход синхронизатора соединены с регистрами и дешифратором 1.Наиболее близким по технической сущности к предлагаемому является генератор символов, содержащий счетчик шагов векторов, блок сдвига векторов, блок управления, блок триггеров состояния, Формирователь маркера, генератор импульсов, первый коммутатор, счетчики по координате Х и У, дешифратор типа векторов и цифроаналоговые преобразователи 12.Недостатком известныхявляется низкое качествония символов.Цель изобретения - расширение области применения устройства за счет более качественного Формирования символов.Поставленная цель дтем, что в генератор с жащии счетчик шагов векторов, соединенный с блоком сдвига гекторов,блоком триггеров типа векторов иблоком управления, входы которогоподключены к блоку триггеров состояния, генератору импульсов, блокусдвига векторов, счетчику по коорди"нате Х и дешифратору типа векторов,выход блока триггеров состояния соединен со входами счетчиков по координате Х, У и первого коммутатора,выходы генератора импульсов подключены к формирователю маркера, пер-.вому коммутатору и блоку сдвига век торов, выходы счетчиков по координатам Х и У соединены с соответствующими цифроаналоговыми преобразователями, а входы " с выходами первогокоммутатора, введены последовательно 20 соединенные второй коммутатор, дешкоФратор полей.и регистр полей, причемвходы второго коммутатора подключены к выходу дешифратора типа вектора, вход регистра полей соединен 25 с выходом генератора импульсов, авыходы подключены ко входам цифроаналоговых преобразователей.На фиг. 1 представлена блок-схем редлагаемого генератора симво 0 л на фиг. 2 - пример построениясимвола (буква Ю) с использованиемдополнительных полей.Генератор символов содержит счетчик шагов векторов 1, блок триггеров типа векторов 2, блок сдвигавекторов 3, дешифратор типа векторов 4, блок управления 5, генераторимпульсов 6, регистр полей 7, формирователь маркера 8, коммутатор 9,блок триггеров состояния 10, счетчик по координатам Х и У 11 и 12,цифроаналоговые преобразователи 13и 14, коммутатор 15 и дешифратор полей 16.Поле для построения символа условно разбито на клетки с помощью 9вертикальных линий (ХО-Х 4) и 17 горизонтальных линий (,УО-У 9).Принцип построения символа - векторный. Два или более вектора необходимы для построения символа. Слова (коды) набора векторов поступают в генератор символов из внешнегоблока памяти, слово состоит из.8разрядов, 3 из которых определяюттип вектора, 4 определяют какое количество шагов (клеток поля) должнобыть в данном секторе и 1 разрядопределяет наличие или отсутствиеподсвета. Всего существует 7 типов век-,торов, которые определяют закон построения символа. Последовательные комбинации векторов дают возможностьвычерчивать соответствующий символ.Последнее слово в последовательности векторных слов всегда являетсянулевым и означает, что процесс построения символа закончен в процессе вычерчивания символа, луч долженпередвигаться в пределах поля символа,Предлагаемый генератор символовимеет собственный генератор импульсов, который начинает работу привключении питания, формирует синхроимпульсы, необходимые для работывсех узлов индикатора символов.Работа генератора символов начинается, когда в блок сдвига вектора3 поступает положительный потенциал.ввод, По этому сигналу блок 3 формирует импульсный сигнал "запись" всчетчик шагов. По сигналу записи из 5 Овнешнего блока памяти в счетчик шагов векторов 2 поступает информацияпервого слова отображаемого символа.В блок управления 5 поступаютсигнал "Признак шага" со счетчикашагов векторов 1 у сигнал "Тип век-. 55тора" из дешифратора типа векторов 4;информация о положении триггеровсостояния из блока триггеров состояния 10; синхроимпульс из генератораимпульсов б; информация о текущемсостоянии счетчика Х 11 и счетчикаУ 12.Анализируя поступающие сигналыблок управления 5 устанавливает,триггеры состояния в блоке триггеров со" 5 стояния 10 в положения. необходимыедля построения данного вектора символа, т.е. блок триггеров состояния 10 вырабатывает сигналы "движение-останов" и "направление движения",которые поступают в коммутатор 9,в счетчик Х 11 и в счетчик У 12 соот- .ветственно. Коммутатор 9 в необходимые моменты времени вырабатывают счетные импульсы, по которым счетчикХ 11 и счетчик У 12 в соответствиис сигналами "направления движения"увеличивают или уменьшают содержащиеся в них коды чисел,Уменьшение или увеличение кодо,чисел в счетчике Х 11 и в счетчикеУ 12 определяет в свою очередь направление движения луча соответственновлево-вправо или вверх-вниз,Далее информация со счетчика Х 11через цифроаналоговый преобразователь14 в виде ступенчатого напряженияпоступает в усилитель тока Х для развертки луча электронно-лучевой трубки внутри поля символа по оси Х. Ин-,формация со счетчика У 12 через циф-роаналоговый преобразователь 13 также в виде ступенчатого напряжения поступает в усилитель тока У для развертки луча электронно-лучевой трубки внутри поля символа по оси.После того, как сделан последнийшаг данного вектора, происходит запись следующего слова из внешнегоблока памяти, и начинается построение следующего вектора.После построения последнего вектора символа и поступления из внешнегоблока памяти нулевого слова блоксдвига вектора 3 вырабатывает сигнал"вызов" нового знака. На этом построение знака заканчивается.Для части символов алфавита, которые имеют большие размеры (М, Ш,Ю, Й и т.д,) и не могут быть отображены в данной координатной сетке,построение символа отличается отобычного. Необходимо, кроме основного поля, еще б дополнительных полей. Эти дополнительные поля образуются путем перемещений векторногополя или основной координатной матрицы по осям Х и У. В результатеполучается суммарное поле большогоразмера,Сначала строится часть знака вданной координатной матрице, затем извнешнего блока памяти поступает слово, определяющее сдвиг поля. Приэтом информация внешнего блокь памяти поступает через коммутатор 15в дешифратор полей 16. На счетчикшагов информация не поступает, значит генератор импульсов не работаетв обычном режиме отображения знака,Дешифратор полей 16 в регистрполей 7 записывает нужный вид поля.При этом цифроаналоговые преобразователи и формируют сигналы,йеобходимые для сдвига всего поля знака по оси Х и по оси У соответственно. После того, как произведен сдвиг поля в нужном направлении, из внешнегоблока памяти поступит следующее слово, и в сдвинутом поле будет вычерчиваться следующая часть символа,При необходимости из внешнего блока памяти может поступить слово. определяющее следующий вид поля, снова производится сдвиг всего поля и продолжается построение знака.Последним словом как и при отображении простых символов будет также нулевое. На этом построение символов заканчивается.(а Формула изобретения Генератор символов, содержащий счетчик шагов векторов, соединенный 20 с блоком сдвига векторов, блоком триггеров типа векторов и блоком управлениявходы которого подключены к блоку триггеров состояния, генератору импульсов, блок сдвига векторов, счетчику по координате Х и дешифратору типа векторов,. выход блока триггеров состояния соединен со входами счетчиков по координате Х, У и первого коммутатора, выходы генератора импульсов подключены к Формирователю маркера, первому коммутаторуи блоку сдвига векторов, выходысчетчиков по координатам Х и У соединены с соответствующими цифроаналоговыми преобразователями, а входы - свыходами первого коммутатора, о тл и ч а ю щ и й с я тем, что, сцелью расширения области примененияустройства за счет боле качественного формирования символов, оно содержит последовательно соединенныевтооой коммутатор, дешифратор полей .и регистр полей, причем входы второго коммутатора подключены к выходудешифратора типа вектора, вход регистра полей соединен с выходом генератора импульсов, а выходы подключеныко входам цифроаналоговых преобразователей. Источники информации,принятые во внимание при экспертизе1. Патент ВеликобританииР 1294162, кл. Н 4 Т ( 6 06 К 15/20),1973.2. Устоойство для отображенияалфавитно-цифровой информации Фацит. фирма Гасс ЛВ, Швеция, 1971,Фиг. 13 (прототип).683952 Составитель В, Сметанинева Техред З,фанта . Корректор актор В. Ер эятк илиал ППП фПатент", г. Ужгород, ул, Проектная, 4 раж 10237/7 б, Заказ 487 ВНИИПИ Государственно по делам изобретени 113035, Москва, Ж, Подписноео комитета СССРи открытийРаушская наб., д. 4/
