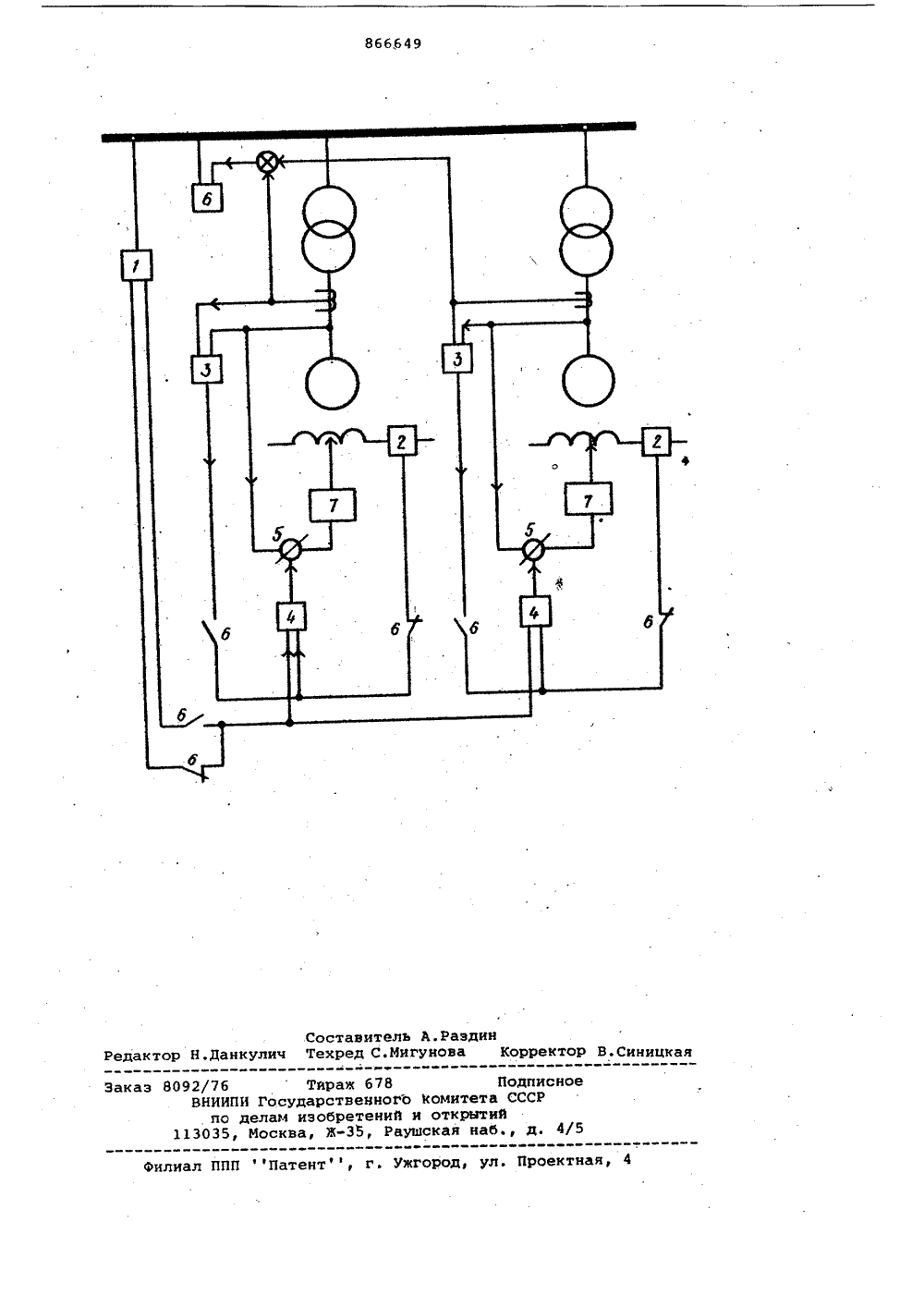

Способ автоматического распределения реактивных нагрузок между генераторами электростанции и устройство для его осуществления

и регулировочным входами и выходами,соединенными с установочными элементами АРВ (автоматическое регулирование возбуждения) соответствующихгенераторов, и общий для группы генераторов центральный задатчик с выходным сигналом, пропорциональнымзаданному значению тока ротора 31и (4,Общими недостатками указанныхспособа и устройства являются недостаточное качество распределенияи недоиспользование регулировочныхвозможностей генераторов, что обусловлено однозначностью выбора. параметра распределения независимо отрежима регулируемой группы. Это выражается в вынужденной преимущественной нагрузке отрицательной реактивной мощностью .генератора с большей,активной нагрузкой в режиме потребления реактивной мощности регулируе.мой группой генераторов. Последнеенежелательно по условиям устойчивости и нагрева,и в отдельных случаяхприводит к необходимости отключениячастигенераторов группы от Гуй и 25переводу их на,индивидуальное управлвние, что представляет определенйыеэксплуатационные неудобства.Цель изобретения - повышение качества распределения и эффективностииспользования регулировочных возможностей генератора.Поставленная цель достигается тем,что согласно способу автоматическогораспределения реактивных нагрузокмежду генераторами электростанциипутем измерения параметра режима накаждом генераторе контролируемойгруппы генераторов, сравнения его сзаданным значением и воздействия взависимости от величины и знака их 40разности на возбуждение соответствующего генератора, дополнительноконтролируют параметр, характеризующий режим контролируемой группыгенераторов например суммарную реак/тивную мощность генераторов и придостижении этим параметром заданногозначения блокируют воздействие навозбуждение генераторов цо ранее принятому параметру распределения и осуществляют воздействйе на возбуждение 50генераторов по.другому параметру,принимаемому в качестве параметра,распределения, например реактивноймощности генератора. Кроме того,устройство для осуществления способа, содержащее индивидуальные длякаждого. генератора измерители токовроторов и исполнительные блоки сзадающим и регулировочным входами ивыходами, соединенными с установочными элементами АРВ соответствующихгенераторов, и общий для группы генераторов центральный задатчик свыходным сигналом, пропорциональнымзаданному значению тока Ротора, до полнительно снабжено реле суммарнойреактивной мощности генераторовгруппы и индивидуальными измерителями реактивных мощностей генераторовцентральный задатчик снабжен дополнительно вторым выходом, выдающимсигнал, пропорциональный заданномузначению реактивной мощности, причемзадающие входы исполни 1 епаных блокОВсоединены с первым выходом центрального задатчика через раэмыкающие, ас вторым - через замыкающие контактыреле .суммарной реактивной мощностигенераторов, а регулировочные входыисполнительных блоков на каждом генераторе соединены с соответствующимивыходами измерителей токов роторовчерез раэмыкающие , а с выходами измерителей реактивных мощностей - через замыкающие контакты реле суммарной реактивной мощности.Способ реализуется следующим образом,Если генераторы работают в режимевыдачи реактивной мощности, то ихф Фсуммарная реактивная мощность положительна. В этом случае распределение нагрузок между генераторами осуществляют по условию равенства относительных значений их токов роторов, что наиболее рационально поусловиям технологии, При переходе врежим потребления, т.е. при измененииознака суммарной реактивной мощностиили при достижении им заданного отрицательного значения и ниже, распределение по первому параметру (току ротора) блокируется, и дальнейшее распределение реактивных нагрузок между генераторами осуществляется по условию равенства относительныхзначений их реактивных мощностей,Правильный выбор параметра распределения и его изменение по режимупозволяет без изменения структурыи принципа распределения улучшитькачество распределения, приблизивего к оптимальному за счет установления в режиме выдачи реактивной мощности заданных значений токов (напряжений) роторов, генераторов, а врежиме потребления - заданных значений их реактивных мощностей (токов).Это обусловлено тем, что в режимевыдачи реактивной мощности нагрузочную способность генераторов ограничивает ток ротора, а в режиме потребления ограничение производится по углусдвига ротора или по нагреву, и нормируемым параметром, косвенно определяющим граничные условия, являетсяреактивная мощность.Таким образом, изменение параметра распределения позволяет приблизить условия распределения к оптимальным.На чертеже представлена блок-схемаустройстваЗосуществляющая предлагаемыспособ.Устройство содержит центральный задатчик 1, индивидуальные иэмери" тели 2 и 3 токов роторов и реактивных мощностей, соответственно, исполнительные блоки 4 с двумя аналоговыми входами - измерительным и регулировочным, установочные устройства АРВ-генераторов 5 и реле 6 суммарной реактивной Мощности генераторов регулируемой группы АРВ-генератора 7.10ЦентралЬный эадатчик 1 выполнен в виде регулятора напряжения, включаемого на напряжение шин и имеющего два аналоговых выхода, предназначенных для подключения к задающим входам исполнительных блоков 4, Зн а. 15 чения выходных сйгналов центрального задатчика 1 функционально зависят от величины входного напряжения (напряжения на шинах электростанции) и определяют заданные значения то ков роторов и реактивных мощностей генераторов.Устройство работает следующим образом.Если группа генераторов Работает в режиме выдачи реактивной мощности,йставки реле 6 суммарной реактивно Умощности равны нулю. При этом иэм -ерительные цепи исполнительных блоков 4 через раэмыкающие контакты релее 6 ,суммарной реактивной мощности подключены к первому выходу центрально" го эадатчика 1 и выходам соответствующих измерителей 2 токов роторов генераторов. Соответственно на задающий и регулировочный входы исполнительных блоков 4 поступают сигналы, пропорциональные заданному и. Фактическому значениям токов роторов, и распределение производится по условию равенства относительных значений 40 токов роторов генераторов.ЮПрипереходе в режим потребления реактивной мощности, т.е. при изменении направления суммарной реактивной мощности контролируемой группы генераторов, контакты реле 6 сум-, марной реактивной мощности переключаются, в связи с чем блокируются входные сигналы исполнительных блоков 4, поступающие от индивидуальных измерителей токов роторов 2 и первого выхода центрального задатчика 1. На входы исполнительных блоков 4 подключаются цепи второго выхода центрального задатчика 1 и И выходные цепи измерителей 3 реактив- ной мощности генераторов.В результате на измерительные входы исполнительных блоков 4 пода" ются аналоговые сигналы, пропорциональные заданному и Фактическому значениям реактивных мощностей гене-. раторов, и дальнейшее расйределеиие реактивных нагрузок между генерато- рами впредь до очередного изменения знака суммарной реактивной (мощности производится по условиям равенства относительных значений реактивных мощностей генераторов, что в данном режиме является предпочтительным и обеспечивает распределение, близкое к оптимальному с точки зрения использований нагрузочного диапазона генераторов.При обратном изменении направления (или знака отклонения реактивной мощности от заданной уставки) происходит обратное переключение цепей измерения и задания и восстанавливается схема распределения по токам регистров, оптимальная в режиме выдачи реактивной мощности.Таким образом, автоматическое изменение параметра распределения в зависимости от направления суммарной реактивной мощности обеспечивает приближение распределения реактивных нагрузок между параллельно-работающими генераторами.Уставка реле мощности не обязательно выбирается равной нулю, а может быть и отличной от нуля в зависимости от особенностей технологической схемы энергообъекта. Соответственно реле суммарной мощности должно иметь возможность настройки уставки срабатывания на заданное значение реактивной мощности.В приведенном варианте выполнения устройства Функции центрального эадатчкка выполняет центральный регулятор. напряжения, измеряющий напряжение на шинах электростанции,и формирующий Функционально связанные с указанным напряжением сигналы задания по току ротора и реактивной мощности, вЫдаваемые в систему распределе" ния по схеме ИЛИ в зависимссти от режима.Следует отметить, что центральный задатчик может быть выполнен и в виде центрального распределителя. В этом случае его входными сигналами являются суммарные значения реактивных мощностей и токов роторов генераторов, с учетом которых раздельно по входным и выходным каналам для каждого параметра формируются выходные сигналы, пропорциональные заданным значениям тока ротора и реактивной мощности. Последнне выдаются в исполнительную схему по той же схеме в зависимости от режима. Способ распределения и схема реализации задания, равно как и схема контроля и выбора .параметра распределения при этом остаются неизменными. Меняется лишь схема формирования сигнала задания.Экономический эффект от применения изобретения получается за счет максимального использования нагрузочных возможностей генераторов в крайних режимах, а также эа счет обеспе чения максимального нагрузочного ресурса в режимах, близких к редельним,Формула изобретения1, Способ автоматического распреде 5 ления реактивных нагрузок между генераторами электростанции путем измерения параметра режима, принятого в качестве параметра распределения на каждом генераторе контролируемойгруппы генераторов, сравнения его с заданным значением и воздействия в зависимости от величины и знака их разности на возбуждение соответствующего генератора, о т л и ч а ю - 15 щ и й с я тем, что, с целью повышения качества распределения и эффективности использования регулировочных воэможностей генератора, дополнительно контролируют параметр, харак- . 2 О теризующий режим контролируемой группы генераторов, например, суммарную реактивную моцность генераторов, и при достижении этим параметром заданного значения блокируют воздействие на возбуждение генераторов но ранее принятому параметру распределения и осуществляютвоздействие на возбуждение генераторов по другому парамет-, ру, принимаемому в качестве параметра распределения, например, реактивной мощности генератора,.2. Устройство для осуцествления способа, содержащее индивидуальные для каждого генератора измерители токов роторов и испытательные блоки З 5 с задающим и регулировочным входами и выходами, соединенными с установочными элементами АРВ соответствуюцих генераторов, и общий для группы генераторов центральный эадатчик с выходным сигналом, пропорциональным заданному значению тока ротора, о т л ич а ю ц е е с я тем, что оно дополнительно снабжено реле суммарной реактивной мощности генераторов группыи индивидуальными измерителями реактивных мощностей генераторов, центральный задатчик выполнен с дополнительным выходом, выдающим сигнал,пропорциональный заданному значениюреактивной моцности, причем задающиевходы исполнительных блоков соединены с первым входом центрального эадатчика через раэмыкающие, а с вторымчереэ замыкающие контакты реле суммарной реактивной мощности генераторов,а регулировочные входы исполнительных блоков на каждом генераторесоединены с соответствующими выходами измерителей токов роторов черезразмыкающие, а с выходами измерителей реактивных мощностей - через замыкающие контакты реле суммарной реактивной мощности,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 117947, кл. Н 02.д 3,46, 1956.2. Алексинская и др. Системы группового регулирования напряжения ГЭСи ТЭС Труды ВЭИ, 1977, вып.83, .с. 81-93.3. Росман Л.В. Групповое управление возбуждения синхронных генераторов электростанции. М ГЭИ, 1962,с. 25-29Гумин М.И. Комплексная системарегулирования электростанцииЭкспресс-информация Средства и системы управления в энергетике, М.,1972, вып. 6-7., по 113035, Тараи 678 ПодписнГосударственного Комитета СССРлам изобретений и открытийосква, Ж-ЭЬ, Раушская наб., д. 4
