Устройство для распределения реактивных нагрузок между параллельно работающими генераторами

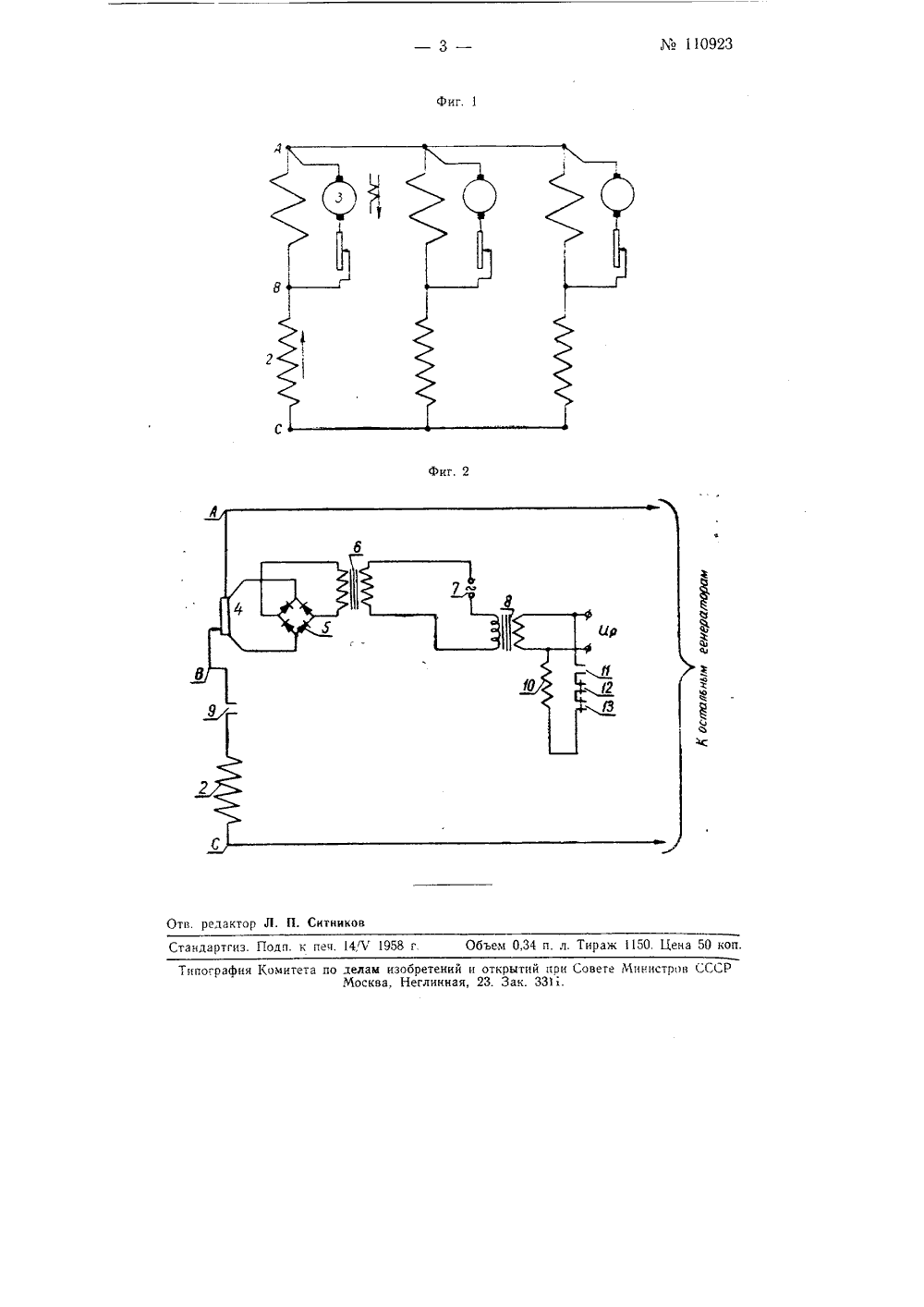

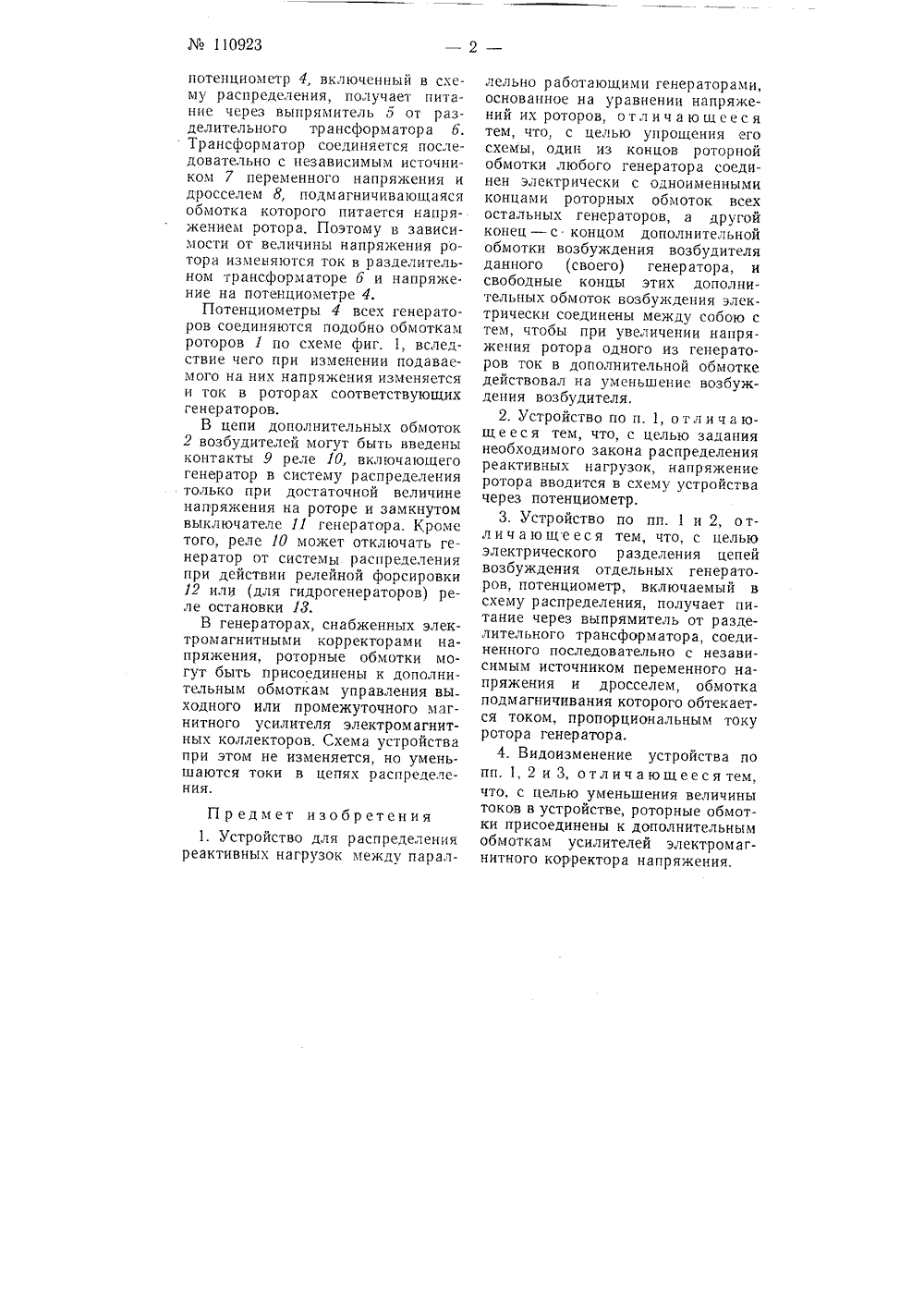

. В. Росман УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ РЕАКТИВНЫХ НАГРУЗОК МЕЖДУ ПАРАЛЛЕЛЬН РАБОТАЮЩИМИ ГЕНЕРАТОРАМИЗаявлено декабря 1956 г. за;о 662504 в Комитет по делам изобретений и открытий ири Совете Чпнистров СССР Для распределения реактивных нагрузок между параллельно работающими генераторами многоагрегатных электрических станций, эксплуатируемых без обслуживающего персонала, применяют устройства, основанные на уравнивании напряжения роторов генераторов.Для упрощения схемы такого устройства и обеспечения большей надежности его в работе предлагается, согласно изобретению, соединить одноименные концы роторных обмоток генераторов соответственно с одноименнь 1 ми концами дополнительных обмоток возбуждения своих возбудителей.На фиг. 1 и 2 изображена принципиальная схема предлагаемого устройства в двух вариантах исполнен и я.Одноименные концы обмоток 1 роторов всех генераторов (фиг. 1) соединяются между собой в точке А, а другие их концы присоединяются к сдноименным концам дополнительны; обмоток 2 возбуждения своих возбудителей 3 (точки В).Свободные концы обмоток 2 всех возбудителей связываются между собой в точке С.Обмотки 1 и 2 соединяются между собой так, чтобы при увеличении напряжения на роторе одного из генераторов ток в дополнительной обмотке 2 его возбудителя вызывал уменьшение магнитного потока возбудителя. В этом случае будет обеспечено автоматическое выравнивание токов роторов генераторов, т, е, пх реактивных нагрузок.При необходимости распределения реактивных нагрузок генераторов по иному закону желаемая степень загрузки каждого генератора может быть задана путем подачи напряжения к точками В ротора не непосредственно, а через потснциометр (на схеме не показан).При необходимости элсктричссксго разделения цепей возбуждения отдельных генераторов (фиг, 2)потенциометр 4, включенный в схему распределения, получает питание через выпрямитель б от разделительного трансформатора б, Трансформатор соединяется последовательно с независимым источником 7 переменного напряжения и дросселем 8, подмагничивающаяся обмотка которого питается напряжением ротора. Поэтому в зависимости от величины напряжения ротора изменяются ток в разделительном трансформаторе 6 и напряжение на потенциометре 4.Потенциометры 4 всех генераторов соединяются подобно обмоткам роторов 1 по схеме фиг, 1, вследствие чего при изменении подаваемого на них напряжения изменяется и ток в роторах соответствующих генераторов.В цепи дополнительных обмоток 2 возбудителей могут быть введены контакты 9 реле 10, включающего генератор в систему распределения только при достаточной величине напряжения на роторе и замкнутом выключателе 11 генератора, Кроме того, реле 10 может отключать генератор от системы распределения при действии релейной форсировки 12 или (для гидрогенераторов) реле остановки 13.В генераторах, снабженных электромагнитными корректорами напряжения, роторные обмотки могут быть присоединены к дополнительным обмоткам управления вы ходного или промежуточного магнитного усилителя электромагнитных коллекторов. Схема устройства при этом не изменяется, но уменьшаются токи в цепях распределения.П р едмет изобретения1. Устройство для распределения реактивных нагрузок между параллельно работающими генераторами, основанное на уравнении напряжений их роторов, отличающееся тем, что, с целью упрощения его схемы, один из концов роторной обмотки любого генератора соединен электрически с одноименными концами ротор ных обмоток всех остальных генераторов, а другой конец - с концом дополнительной обмотки возбуждения возбудителя данного (своего) генератора, и свободные концы этих дополнительных обмоток возбуждения электрически соединены между собою с тем, чтобы при увеличении напряжения ротора одного из генераторов ток в дополнительной обмотке действовал на уменьшение возбуждения возбудителя,2. Устройство по п. 1, о т л и ч а юще еся тем, что, с целью задания необходимого закона распределения реактивных нагрузок, напряжение ротора вводится в схему устройства через потенциометр.3, Устройство по пп. 1 и 2, отличающееся тем, что, с целью электрического разделения цепей возбуждения отдельных генераторов, потенциометр, включаемый в схему распределения, получает питание через выпрямитель от разделительного трансформатора, соединенного последовательно с независимым источником переменного напряжения и дросселем, обмотка подмагничивания которого обтекается током, пропорциональным току ротора генератора.4. Видоизменение устройства по пп. 1, 2 и 3, отличающееся тем, что, с целью уменьшения величины токов в устройстве, роторные обмотки присоединены к дополнительным обмоткам усилителей электромагнитного корректора напряжения.110923Фиг. 1ФиОтв. редактор Лтниандартгиз. Поди. к печ. 14% 1958 г. Объем 0,34 п, л. Тираж 1150. Цена 50 копТипография Комитета по делам изобретений и открытий при Совете Министров СМосква, Неглинная, 23. Зак. 3311.
