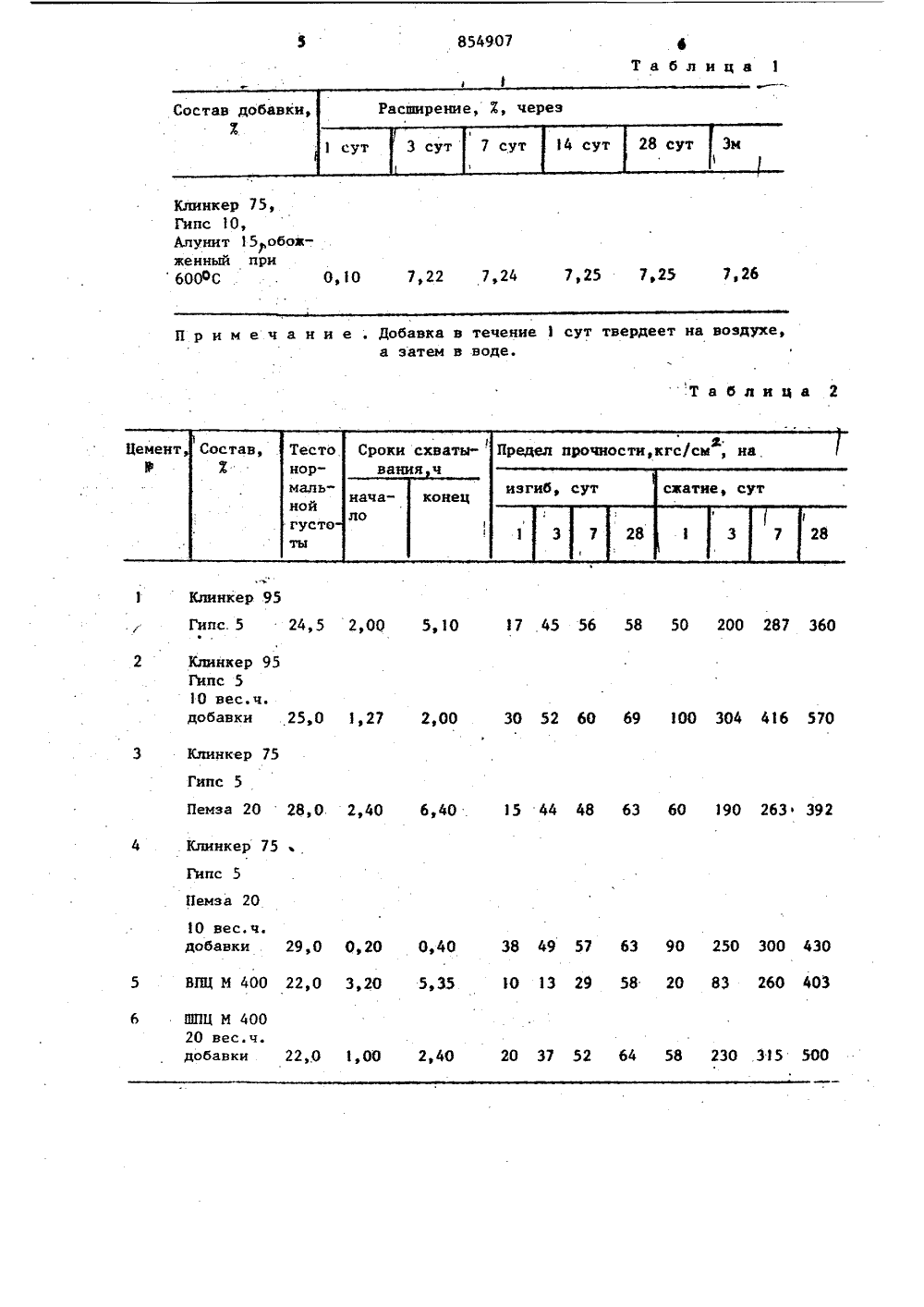

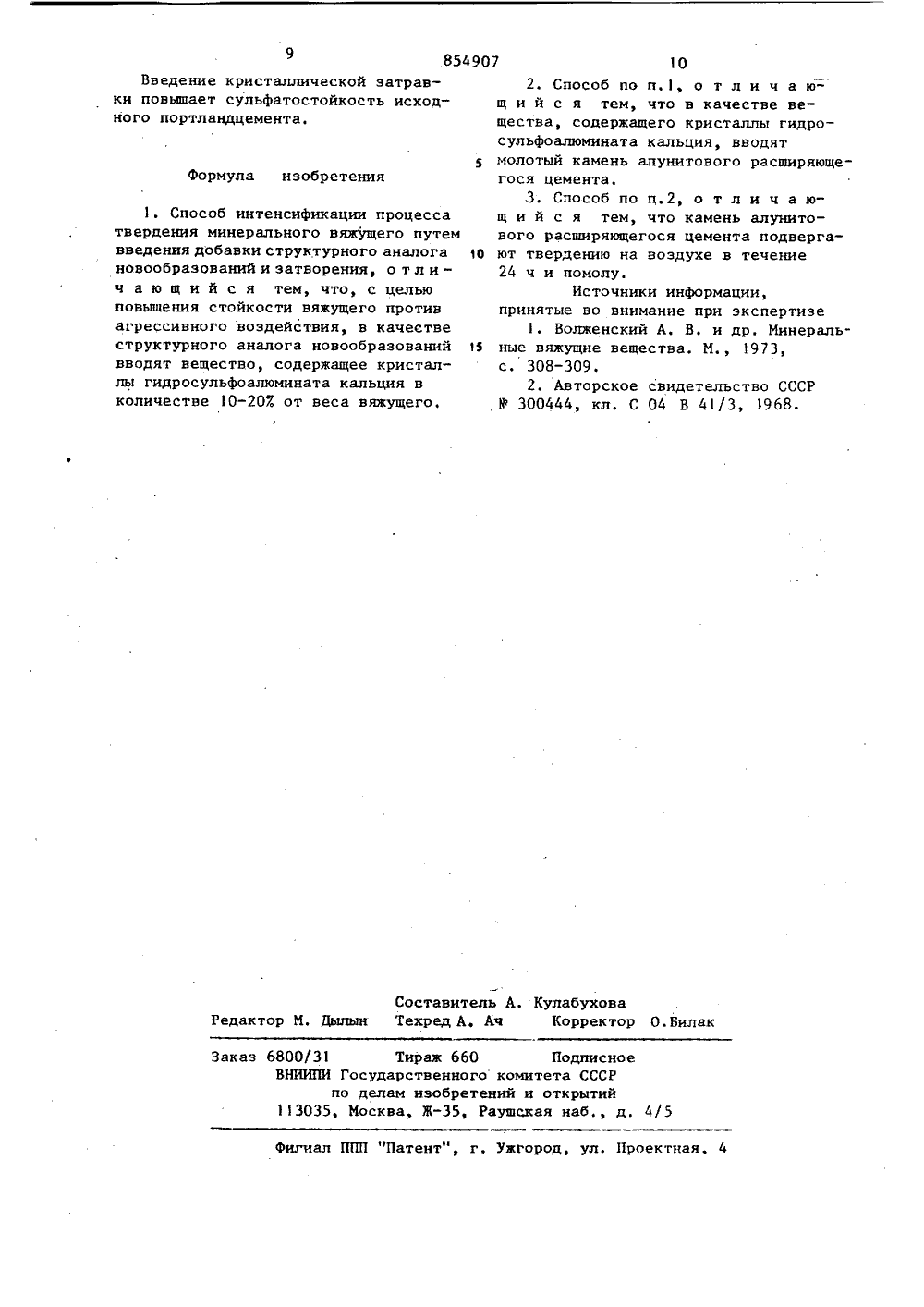

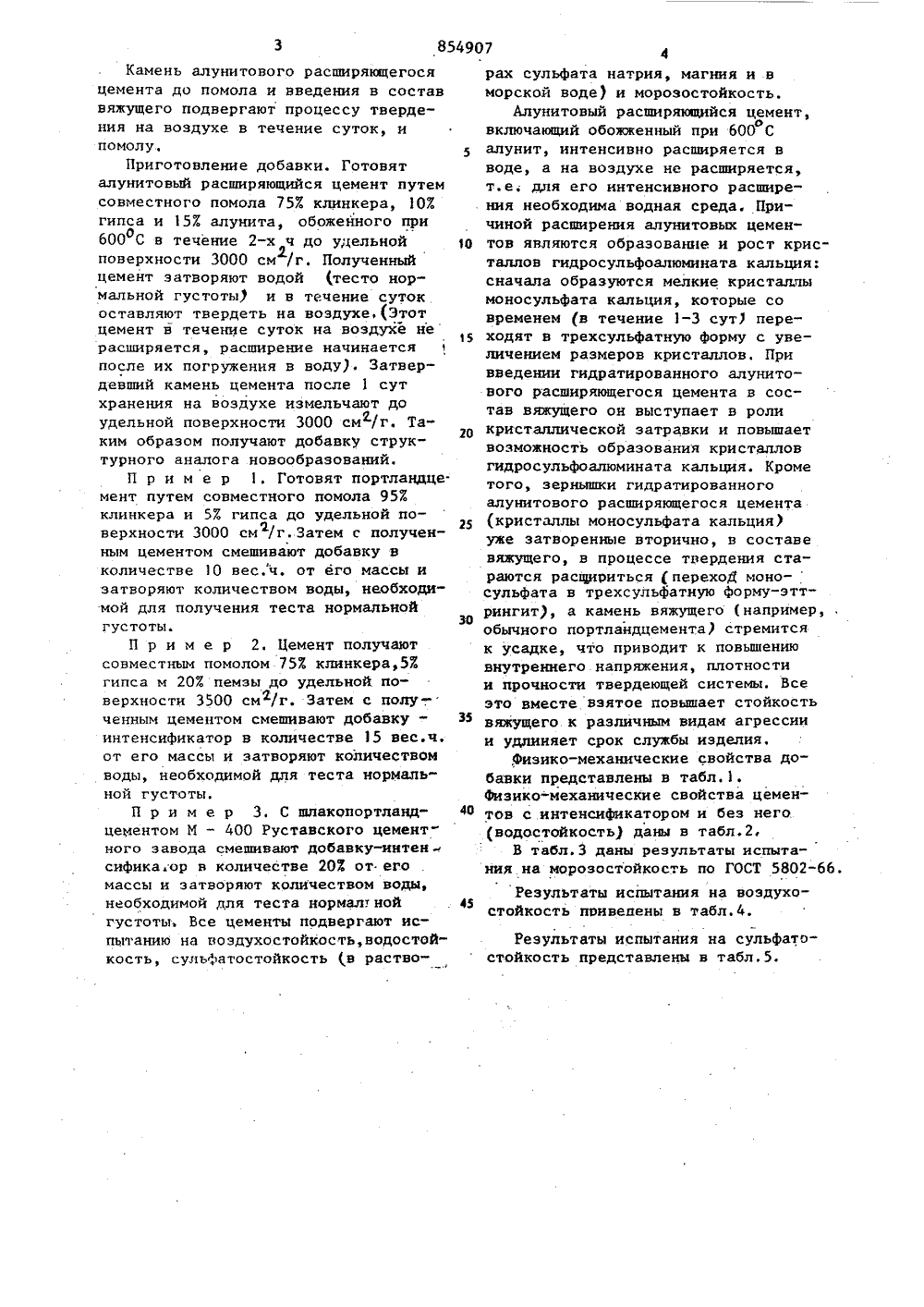

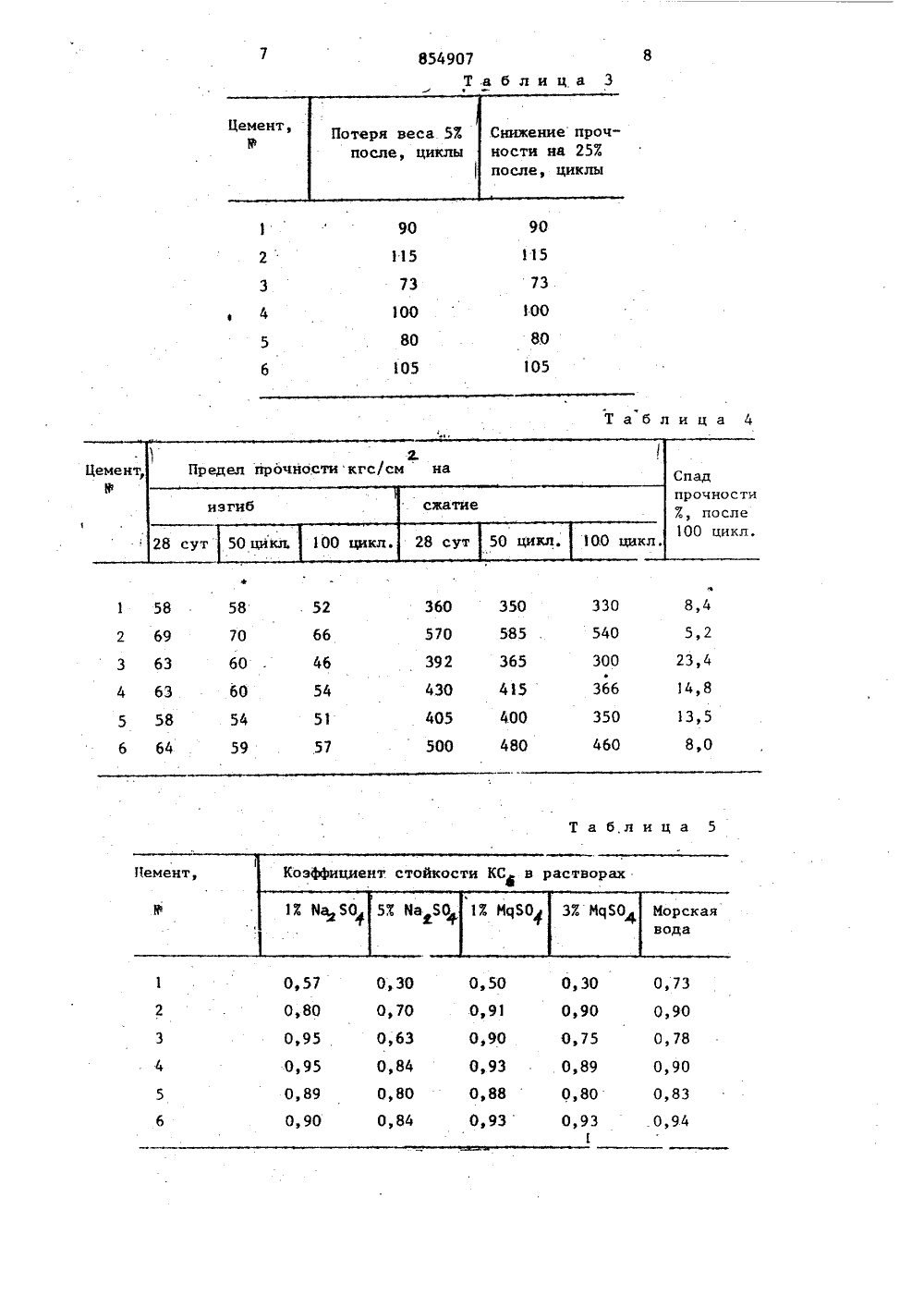

Способ интенсификации процесса твердения минерального вяжущего

Сею з СоветскихСоцнапметнчеекнхРеспублнк 1) Дополнительное к авт. санд(22) Заявлено 25, 01. 9 (21) 271 7235/29-33с присоеднненнем заявки Рй(23) Приоритет 51)М. Кл. 4 В 1/5 ЬоударотвеииьЮ комитет СССР ао делан изобретений и открытий(088.8) 22) Автор нзобрете Р.Е.Схвитаридэ 71) Заявите Грузинский ордена Знамени политехни удоеас;о Краси В.И.ЛениФаенина и орден ский институт СПОСОБ ИНТЕНСИФИКАЦИИ ПРОЦЕССА ТВЕРДЕНИЯ МИНЕРАЛЬНОГО ВЯЖУЩЕГ основе п ойш Изобретение относится к прои1 водству строительных материалов преимущественно к способам интенсификации процесса твердения минеральных вяжущих материалов.Известен способ интенсификации процесса твердения минеральных вяжущих путем введения добавки ускорителя, например СаС 1 , в количестве 1-1,57 от веса цемента 11 ).Наиболее близким техническим реением к предлагаемому является способ интенсификации процесса твердения минерального вяжущего путем введения добавки структурного аналога новообразований и затворения 2.Недостатком данных способов является то, что полученные цементы не сульфатостойки,не термостойкн и не воздухостойки. Эффективность способа уменьшается ввиду избирательного воз" действия кристаллов гидросиликата кальция на свойства вяжущего. Эти кристаллы повышают прочность вяжуУ СВИДЕТЕЛЬСТВУ щего, но иэделия, на их оказывают большую усадку и набухание при изменении влажности окружающей среды, что в конечном итоге снижает стойкость вяжущего к различным видам агрессии.1Цель изобретения - повышение ст кости вяжущего против агрессивного воздействия.Поставленная цель достигается тем, что согласно способу интенсификации процесса твердения минерального вяжущего путем введения добавки структурного аналога новообразований и затвердения перед затворением в его состав в качестве структурно" го аналога новообразований вводят вещество, содержащее кристаллы гидросульфоалюмината кальция в количестве 10-203 от веса вяжущего.В качестве вещества, содержащего гидросульфоалюмннат капьция, в состав :вводят иолотый камень алунитового рйсшнряющегося цемента,8549074рах сульфата натрия, магния и вв морской воде) и морозостойкость.Алунитовый расширяющийся цемент,включающий обожженный при 600 Салунит, интенсивно расширяется вводе, а на воздухе не расширяется,м т.е; для его интенсивного расширения необходима водная среда. Причиной расширения алуиитовых цемен 1 О тов являются образование и рост кристаллов гидросульфоалюмината кальция:сначала образуются мелкие кристаллымоносульфата кальция, которые современем (в течение 1-3 сут) пере 1 ходят в трехсульфатную Форму с увеличением размеров кристаллов. Привведении гидратированного алунитового расширяющегося цемента в состав вяжущего он выступает в роликристаллической затравки и повышаетвозможность образования кристалловгидросульфоалюмината кальция. Крометого, зернышки гидратированногоалунитового расширяющегося цементад (кристаллы моносульфата кальция)уже затворенные вторично, в составевяжущего, в процессе твердения стараются расшириться (перехоД моно-сульфата в трехсульфатную Форму-эттрингит), а камень вяжущего (например,ЗОобычного портландцемента) стремитсяк усадке, что приводит к повышениювнутреннего напряжения, плотностии прочности твердеющей системы, Всеэто вместе взятое повышает стойкостьвяжущего к различным видам агрессиии удлиняет срок службы изделия,Физико-механические свойства добавки представлены в табл.1.Физико-механические свойства цемен 4 О тов с интенсификатором и без него.(водостойкость) даны в табл.2,В табл.З даны результаты испытания на морозостойкость по ГОСТ 5802-66,Камень алунитового расширяющегося цемента до помола и введения в соста вяжущего подвергают процессу твердения на воздухе в течение суток, и помолуПриготовление добавки. Готовят алунитовый расширяющийся цемент путе совместного помола 75% клинкера, 10 гипса и 15 алунита, обожейного при 600 С в течение 2-х ч до удельной0поверхности 3000 см /г. Полученный2цемент затворяют водой тесто нормальной густоты) и в течение суток оставляют твердеть на воздухе,(Зтот цемент в течение суток на воздухе не расширяется, расширение начинается после их погружения в воду). Затвердевший камень цемента после 1 сут хранения на воздухе измельчают до удельной поверхности 3000 см/г. Таким образом получают добавку структурного аналога новообразований.П р и м е р 1. Готовят портландц мент путем совместного помола 95 клинкера и 5% гипса до удельной поверхности 3000 см /г. Затем с получен2ным цементом смешивают добавку в количестве 10 вес.ч. от его массы и затворяют количеством воды, необходи мой для получения теста нормальной густоты.П р и м е р 2. Цемент получают совместным помолом 753 клинкера,53 гипса м 20 пемзы до удельной поверхности 3500 см /г. Затем с полученным цементом смешивают добавку - интенсификатор в количестве 15 вес.ч от его массы и затворяют количеством воды, необходимой для теста нормаль ной густоты.П р и м е р 3. С шлакопортландцементом М - 400 Руставского цемент ного завода смешивают добавку-интен сификагор в количестве 20 от его массы и затворяют количеством воды, необходимой для теста нармал ной густоты, Все цементы подвергают испытанию на воэдухостойкость,водостойкость, сульфатостойкость (в раствоРезультаты испытания на воэдухо 45 стойкость приведены в табл,4. Результаты испытания на сульфатостойкость представлены в табл.5.854907 4ТаблицаКлинкер 75Гипс 10,рлунит 15,обож-.женный при600 фС 0,10 П р и м е ч а н и е , Добавка в течение 1 сут твердеет на воздухе,а затеи в воде,:Таблица 2 нкер 9854907 Составитель А, КулабуховаРедактор М. Дылын Техред А. Ач Корректор О.Билак Заказ 6800/31 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д, 4/5Фигиал ППП "Патент", г, Ужгород, ул. Проектная. 4 Введение кристаллической затравки повышает сульфатостойкость исходного портландцемента. 5формула изобретения 1. Способ интенсификации процесса твердения минерального вяжущего путем введения добавки структурного аналога 10 новообразований и затворения, о тл и - ч а ю щ и й с я тем, что, с целью повышения стойкости вяжущего против агрессивного воздействия, в качестве структурного аналога новообразованийвводят вещество, содержащее кристаллы гидросульфоалюмината кальция в количестве 10-203 от веса вяжущего,102. Способ по п.1, о т л и ч а ющ и й с я тем, что в качестве вещества, содержащего кристаллы гидросульфоалюмината кальция, вводятмолотый камень алунитового расширяющегося цемента.3. Способ по п.2, о т л и ч а ющ и й с я тем, что камень алунитового расширяющегося цемента подвергают твердению на воздухе в течение24 ч и помолу.Источники информации,принятые во внимание при экспертизе1. Волженский А. В. и др. Минеральные вяжущие вещества. М., 1973,с. 308-309.2. Авторское свидетельство СССРУ 300444, кл, С 04 В 41/3, 1968.
