Формовочный бункер машины для из-готовления оболочковых полуформ

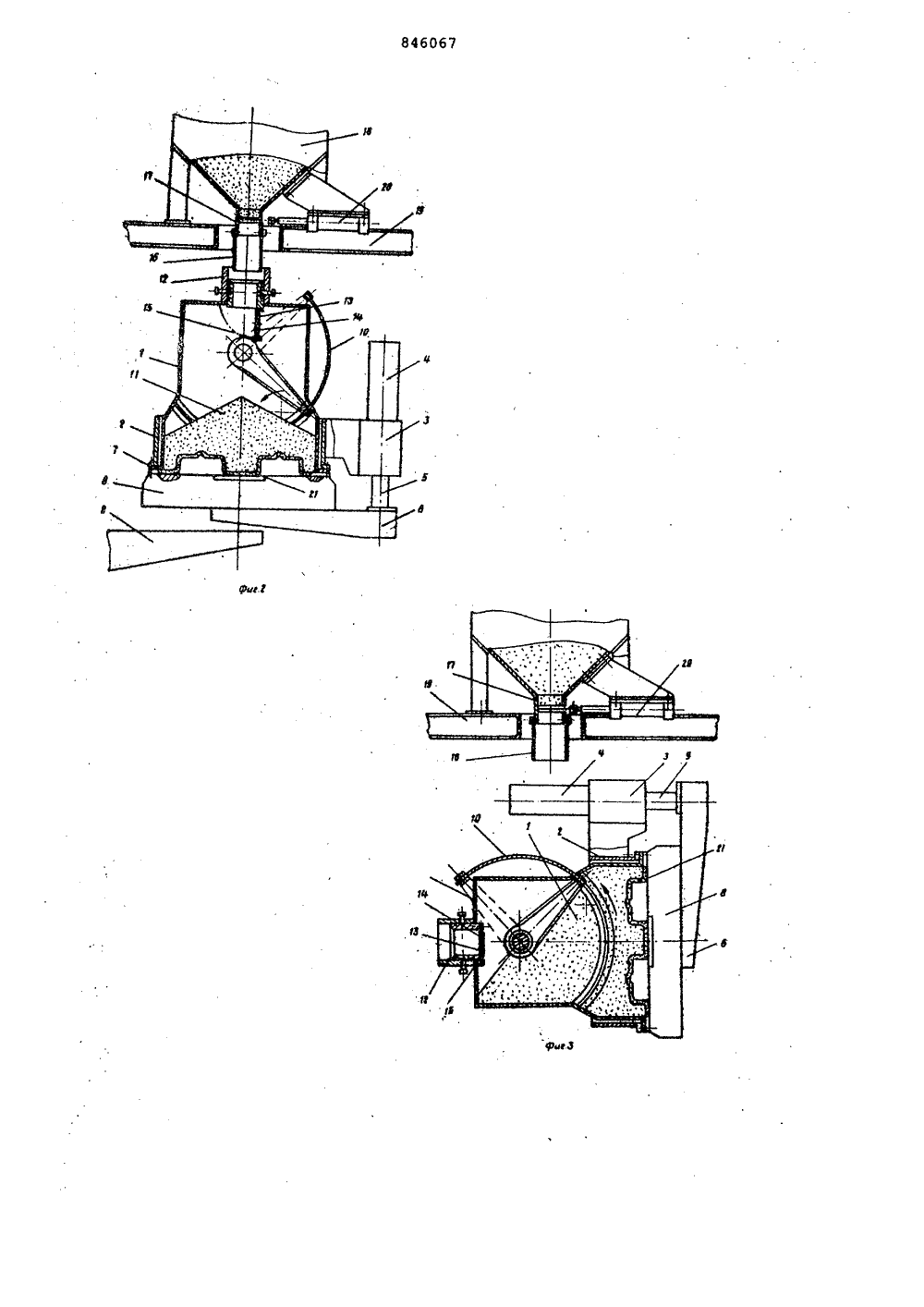

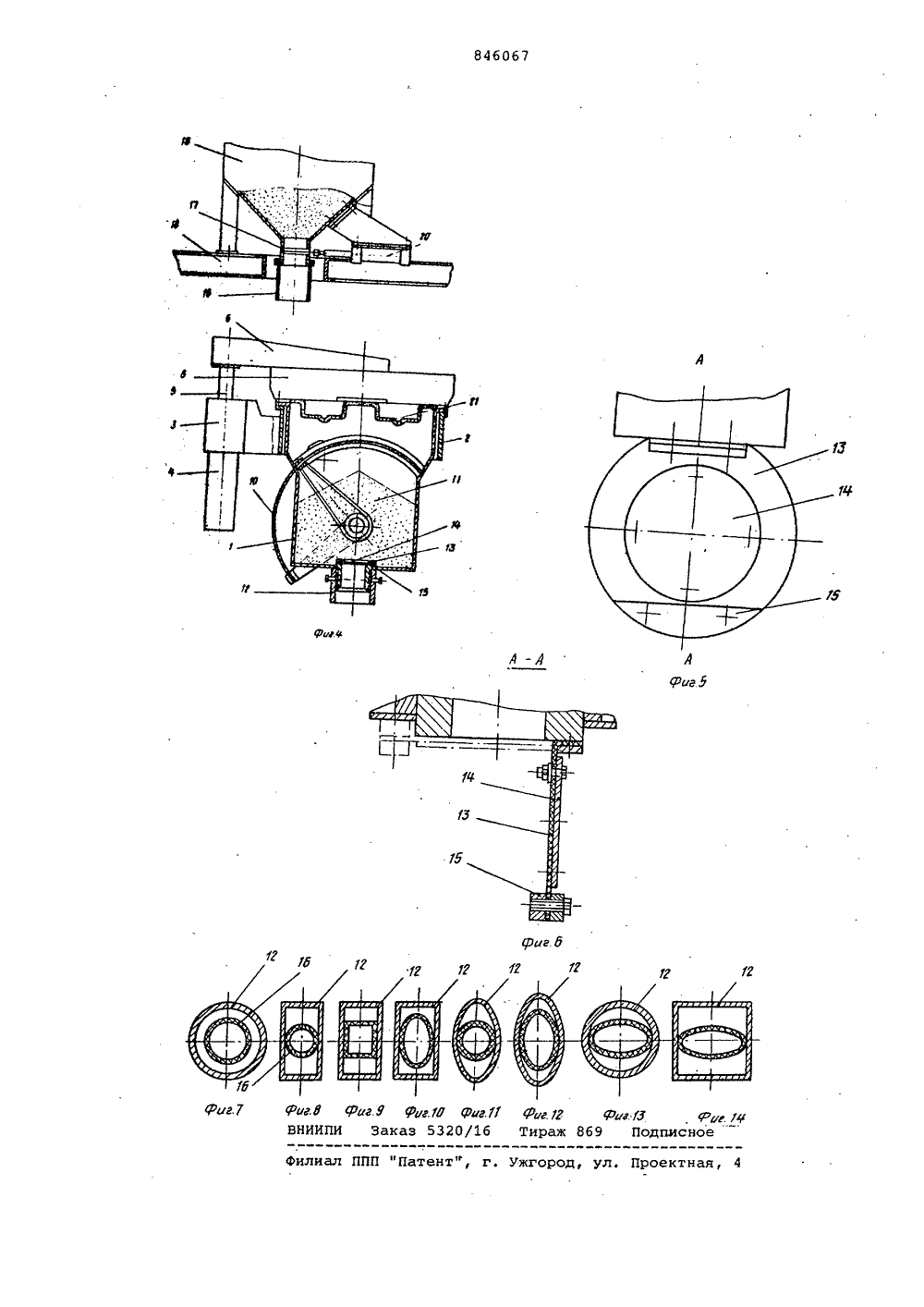

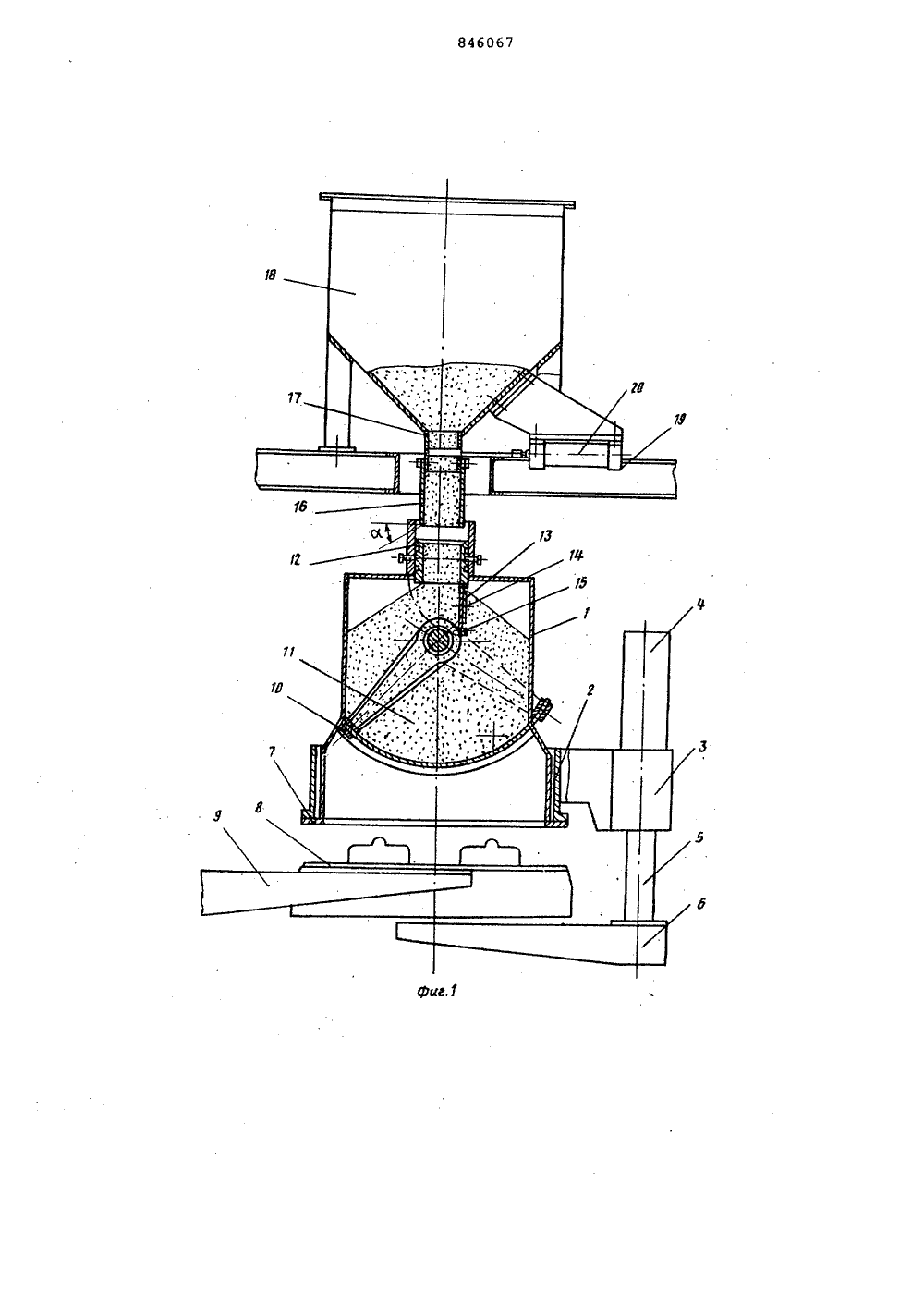

(51) М. Кл.з с присоединением заявки Й 9 В 22 С 13/08 Государственный комитет СССР по делам изобретений и открытий.56 (088;8) Дата опубликования описания 15.0 7.81 72) Авторы изобретени4) ФОРМОВОЧНЫЙ БУНКЕР МАШИНЫ ДЛЯ ИЗГОТОВЛЕНИ ОБОЛОЧКОВЫХ ПОЛУФОРМ На ф моно ени Фортонлвремя зна фиг.время фовид; на Изобретение относится к литейному производству, в частности к оборудованию для изготовления оболочковых полуформ.Известен формоночный бункер, содержащий поворотный бункер с загрузочной горловиной и поворотной крышкой и расходную емкость с затвором, расположенную над загрузочной горловиной 1)Недостатком этого бункера является его сложная конструкция, требующая наличия открывающего и закрывающего крышку механизмов.Цель изобретения - упрощение конструкции формовочного бункера.Цель достигается тем, что бункер снабжен установленной на расходной емкости эластичной трубой, нижний торец которой расположен в загрузочной горловине, а поноротная крышка установлена внутри поворотного бункег. 1 схематично изображен ный бункер машины для изгооболочконых полуформ (во грузки смеси), общий вид;2 - формовочный бункер но рмирования полуфорьв, общий фиг. 3 - формовочный бункер,общий вид (повернут на 90 о); на фиг,4 то же, повернуто на 180; на фиг. 5 внд А на пОворотную крышку; на фиг.,б разрез А-А на Фиг. 5; на фиг. 7, 8, 9, 10, 11, 12, 13, 14 - эластичная трубка и загрузочная горловина поворотного бункера, варианты схем поперечных сечений.Формовочный бункер состоит из поворотного бункера 1, смонтированного н обойме 2, которые могут поворачиваться на 1800, например, с помощью поршневого реечного цилиндра (не показан). На обойме 2 закреплен ме ханиэм 3, включающий поршневой цидиндр 4, направляющие 5 и валы;б для прижима к фланцу 7 бункера 1 модельной плиты 8. Между модельной плитой 8 и валами б с одной стороны, и флан цом 7 с другой стороны имеются зазоры. Модельная плита 8 подается к позиции формирования механизмом 9. В обойме 2 смонтированы поршневые цилиндры (не показаны) привода секторного ши бера 10, делящего бункер 1 на двечасти. Над шибером 10 расположена формовочная смесь 11, подаваемая в бункер 1 через загрузочную горловину 12, на которой закреплена поворотная 0 крышка 13, несущая жесткую пластину, 1 .и контргруз 15. Над бункером 1соосно загрузочной горловине 12 расположена эластичная труба 16, котораязакреплена на раздаточной горловине17 расходной емкости 18, установленной стационарно на станине 19 машины.Расходная емкость 18 снабжена затнором 20.Невозможность высыпания смеси взазоры между эластичной трубой 16и загрузочной горловиной 12 обеспечивается во нсех случаях за счет угла 10естественного откоса сыпучей смеси,который при малых оптимальных условиях текучести смеси не может бытьменее 0 , Поперечные сечения эластичной трубы 16 и загрузочной горловины12 поворотного бункера 1 могут бытькруглой, квадратной, прямоугольной,эллиптической, овальной и т,п. Форьы, причем горловина одной форьы может сочетаться с эластичной трубойдругой формы.В качестве иллюстрации на фиг, 714 приведены несколько схем поперечных сечений эластичной трубы 16 изагрузочной горловины 12 поворотногобункера 1, Для того, чтобы обеспечить свободный вход эластичной трубы16 в загрузочную горловину 12 послеповорота бункера 1, с учатом имеющейместо при этом деформации, эластичной трубы 16, необходимо чтобы внутреннее сечение загрузочной горловины 12 было больше наружного сеченияэластичной трубы 16. При этом в плос,кости вращения бункера 1 все сочетания форм сечения эластичной трубы 16 35и загрузочной горловины 12, заисключением двух круглых сечений( см, Фиг Л ), могут быт ь у станов леныкак с зазором, так и без него. Сочетание двух круглых сечений требует 40обязательного зазора в указаннойплоскости.Работа Формовочного бункера происходит следующим образом.Пришедшая на позицию формирования модельная плита 8 валами б механизма 3 подъема снимается с механизма9 и прижимается к фланцу 7 бункера1. Затвор 20 расходной емкости 18закрывается,Шибер 10 с помощью гидроцилиндра(на фиг. не показан) выводится запределы корпуса бункера 1, и находящаяся, над шибером 10 формовочнаясмесь 11 вертикально подает на модельную плиту 8, Положение формовочногонбункера в момент формированияизображено на фиг. 2.По окончании формирования полуфорьы 21 бункер 1 вместе с модельнойплитой 8 и механизмом прижима 3 пово- орачивается на 180 (см. Фиг. 4).о Во время вращения бункера 1 эластичная труба 16 выходит из загрузочной горловины 12.При повороте корпуса бункера 1 крышка 13 под действием контргруза 15 сохраняет свое вертикальное положение, При достижении угла поворота 90 крышка 13 закрывает горловину12 (см, фиг, 3). При дальнейшем повороте бункера 1 происходит прижатие крышки 13 к горловине 12 под воздействием жесткой пластины 14, контргруза 15 и веса падающей смеси 11 (см. фиг. 4). После падения смеси 11 на жесткую пластину 14 поворотной крышки 13 и освобождения полуфорьы 21 и модельной плиты 8 от смеси 11, шибер 10 вводится н бункер 1, отделяя фор-. мовочную смесь 11 от полости бункера 1, н которой находится модельная плита 8 с полуформой 21.Затем происходит обратное вращение на 180 бункер 1 занимает положение, изображенное на фиг. 1, после чего вилы б с модельной плитой 8 и полуформой 21 опускаются н исходное положение, эластичная труба входит в загрузочную горловину 12, поворотная крышка 13 под действием контргруза 15 занимает вертикальное положение, открывается затвор 20 и происходит наполнение бункера 1 формовочной смесью 11.Использование предлагаемого формовочного бункера машины для изготовления оболочковых полуформ, по сравнению с известными формовочными бункерами, исключает возможное заедание и парах трения, работающих в агрессивных средах, обеспечивает повышение надежности и долговечности, что позволяет повысить коэффициент использования машины.Формула изобретенияФормовочный бункер машины для изготовления оболочковых полуформ, содержащий поворотный бункер с загрузочной горловиной и поворотной крышкой и расходную емкость с затвором, расположенную над загрузочной горловиной, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, он снабжен установленной на расходной емкости эластичной трубой, нижний торец который расположен в загрузочной горловине, а поноротная крышка установлена внутри поворотного бункера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 329951, кл. В 22 С 13/08, опублик,18,06,72.
