Прибор для определения минимально допустимых радиусов гибки и углов пружинения материалов

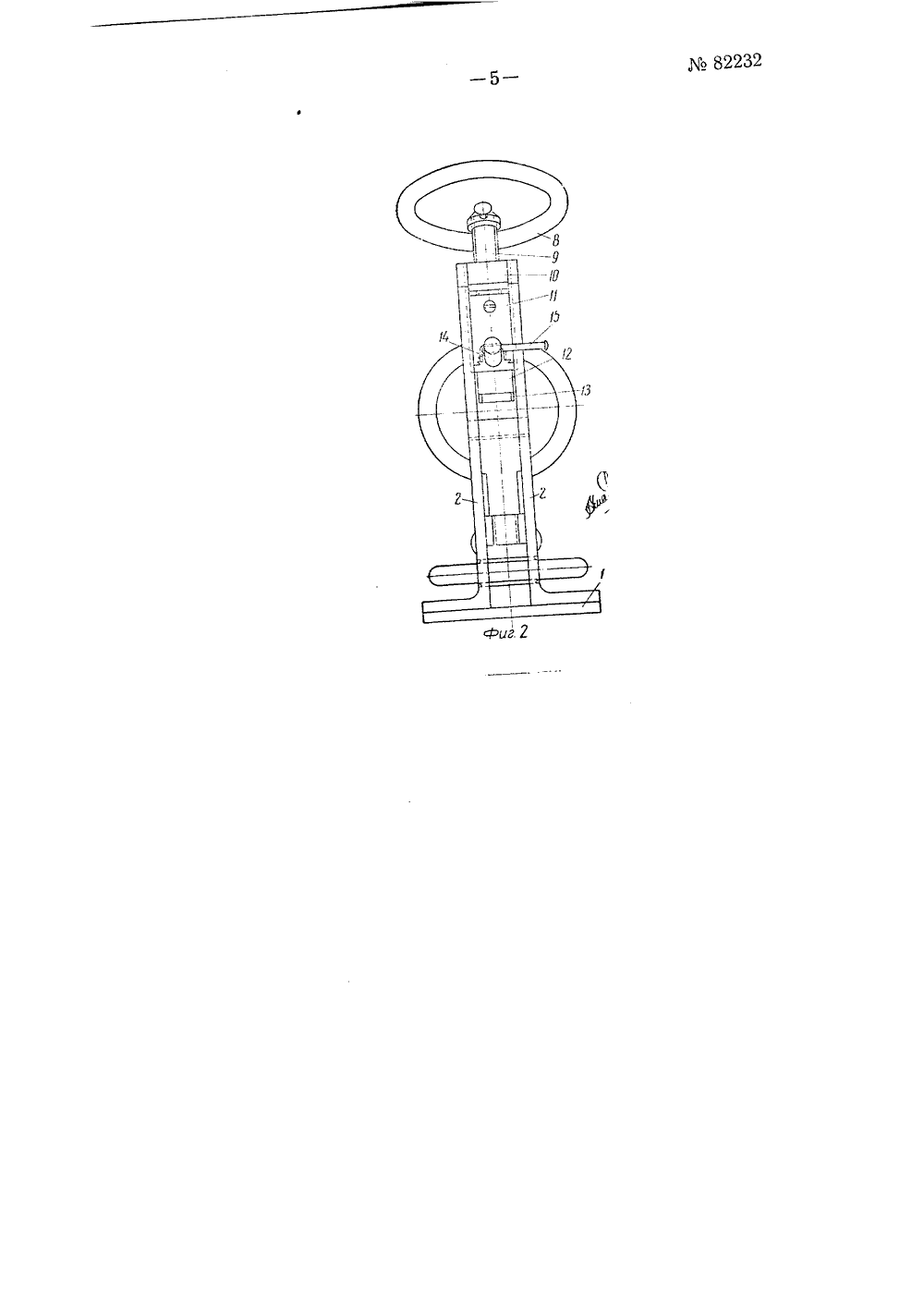

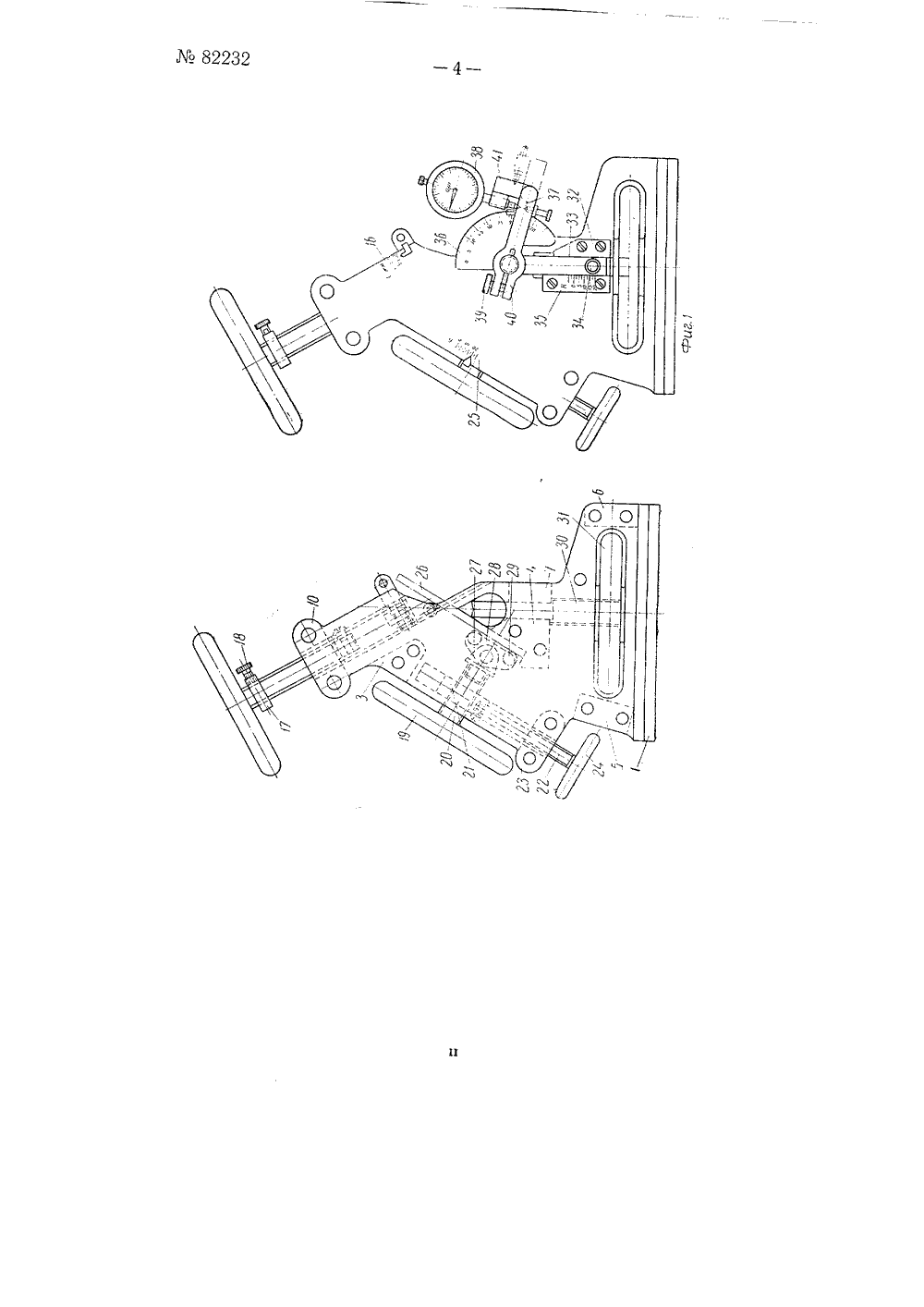

,)фо 822 о 2 Класс 42 К 25 СССР Ретния -ИСАНИЕ ИЗ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И. Ицкович ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ МИНИМАЛЬНОДОПУСКАЕМЫХ РАДИУСОВ ГИБКИ И УГЛОВПРУЖИНЕНИЯ МАТЕРИАЛОВ явлено 28 января 1949 г. за39089 О в Гостехнину СС В практике штамповочного производства, с целью предупреждения возможного брака материала, необходимо перед штампованием определить допустимые радиусы гибки и углы пружинения на образцах обрабатываемого листового или полосового материала. Применение для этой цели прессов не дало положительных результатов, так как угол пружинения испытываемого материала под нагрузкой измеряется в одних условиях (под прессом), а после снятия нагрузки - в других условиях и другим инструментом,В описываемом приборе этот недостаток устранен тем, что измерение радиусов гибки и углов пружннения испытываемых образцов под нагрузкой и после снятия се осуществляется одним и тем же инструментом в самом приборе.На фиг. 1 схематически изображеи прибор в двух проекциях: на фиг. 2 - изображено устройство отдельных механизмов прибора.Корпус прибора (фиг. 1) выполнен в виде нижней опорной плиты 1 с двумя боковыми стойками 2, соединенными между собой прокладками 3, 4, 5 и б (на фиг, 2 показано пунктиром), сквозь кочорые проходят стяжные болты, Прокладки 7 (фиг. 2) служат одновременно аправляющими для смечных гибочных опразок, Гибочнос устройство состоит из штурвала О (фиг. 1), грузового винта 9, вращающегося в гайке 10, неподвижно скрепленной с корпусом, и ползунка 11, скользящего в пазах, профрезерованных в боковых стойках, В ползунке 11 паз выполнен г:. виде ласточкина зоста для колодки 12, в которой закреплен прижимнои гаток 13; перемещение колодки в ползунке в зависимоли от толщггньг испытуемого материала осуществляется винтом 14 с рычажком 15. Шкала 16 для отсчета толщины материала вынесена на боковую стойку прибора (фиг, 1). При испытании ряда образцов одинаковой толшииы гайку 17 (фиг. 2) с натяжным винтом 18 опускают до успора в гайку 1 О. Отсчет величины в этом случае производят по угломеру только для первого образца, а для остальных образцов отсчета не производят и грузовой винт 9 (фиг. 1) вращают до упора в гайку 10,82232Прижимное устройство выполнено в виде штурвала 19 (фиг. 2), нарезного винта 20 и гайки 21, которая перемещается в пазах корпуса прибора винтом 22, вращающегося в гайке 23 штурвалом 24, предназначенного для настройки прижимного устройства в зависимости от величины радиуса гибки, Шкала 25 (фиг, 1) радиусов гиоки вынесена на боковую стойку прибора, Нарезной винт 20 передает давление на испытуемую пластинку 2 б через ушковой болт 27 и траверсу 28 с прижимными катками 29 для прижима нижнего конца испытуемого образца к опорной поверхности.Фиксатор со сменными гибочными оправками выполнен в виде прижимного винта 30 (фиг. 2), снабженного на верхнем торце вырезом в форме перевернутой призмы с углом 120 при вершине; вращение прижимного винта осуществляется штурвалом 31, помещеннь:м в прорези нижней части корпуса прибора. В пределах радиусов гибки, равных 4 - 16 мм, гибочными оправками служат обычные круглые прутки соответствующего диаметра, вставляемые в сквозную фигурБую прорезь в боковых стенках корпуса, Для радиусов гибки меньше 4 млг гибочные оправки делают с поперечным сечением в форме четырехугольника, один угол которого имеет 60 для упора в вырез станины, а другой - 120 для упора в торцовой вырез прижимного винга.Угломер состоит из основания 32 (фиг, 1), закрепляемого винтами на боковой стойке прибора, и подвижной стойки 33, фиксируемой в требуемом положении упорным винтом 34 в зависимости от радиуса сменной гибочной оправ си; для этой же цели служит градуированная шкала Зб с нониусом. В верхней части стойки 33 закреплена дуговая шкала Зб и установлен поворотный пружинящий рычаг 37, нз вь;ступающем конце которого закреплен стрелочный индикатор 38. Рычаг снабжен натяжным винтом 39, осуществляющим требуемый зажим рычага вокруг пальца 40 для того, чтобы он не опускался под тяжелью собственного веса и веса индикатора. На рычаге 37 закреплен нсниус к дуговой шкале для отсчета величины углов гибки испытуемого образца, который упирается выступающим концом на установочный винт в поводковой части рычага и по мере изгибания осуществляет его поворот, На рычаге установлен держатель 41 индикагора, который может быть защелкнут как в рабочем, так и нерабочем положении индикатора, т. е, перпендикулярно к поверхности образца и в одной плоскости с ним. Рабочее положение держателю индикатора придается только после гибки образца на угол не менее 60, начиняя с ко 1 орого можно производить измерение угла пружинения индикатором (при обратном отходе загнутого конца образца после снятия на. грузки). До 60 углы пружинения измеряют по дуговой шкале с ониусом по величине зазора между установочным винтом и отошедшим от него загнутым концом образца (после снятия нагрузки),Предмет изобретения1. Прибор для определения минимально допускаемых радиусов гибки и углов пружинения материалов, о т л и ч а ю щ и й с я тем, что он выполнен в виде объединенных в одном корпусе винтовых механизм;в со штурвальным управлением, предназначенных для крепления и нагружения образца испытуемого материала и установки сменных гибочных оправок, а также закрепленного на приборе приспособления для замера и определения в процессе испытания углов гибки и пружинения испытуемого материала.2. Прибор по и 1, о т л и и а ю и и й с я тсм, что, с ислгио настроики прибора в зависимости от величины радиуса гибки, его фиксирующее устройство выполнено в виде вращаемого штурвалом винта, снабженного подвижной траверсой с катками для прижима нижнего конца испытуемого образца к опорной поверхности и перемещаемого вспомогательным штурвалом вдоль градуированной шкалы.3. Прибор по пп. 1 и 2, отл ич аю щи й ся тем, что, с целью испытания образцов различной толщины, его устройство для нагружсния испытуемого образца выполнено в виде вращаемого штурвалом винта с ползуном и катком, осуществляющего нажим на верхнии незакреплснньи краи образца и перемещаемого по шкале, градуированной для измерения различной толщины материала,4. Прибор по пп. 1 - 3, от л и ч а ю щ и й с я тем, что, с целью применения сменных гибочных оправок требуемого радиуса, в станине прибора выполнена сквозная фигурная прорезь для установки оправок, прижимаемых к краю опорной поверхности винтом, вращаемым штурвалом.5. Прибор по пп. 1 - 4, от л и ч а ю щ и й с я тем, что сго приспособлсние для замера углов гибки выполнено в виде закрепленной на подвижной стойке дуговой шкалы, снабженной рычагом с нониусом-указателем, псрсмсщаемым испытуемым образцом в процессе его гибки.6, В приборе по пп. 1 - 5 - применение, с целью замера углов пружинспия в момент снятия нагрузки с испытуемого образца, откидного стрелочного индикатора, закрепленного на конце рычага-указателя дуговой шкалы.
