Устройство для сбора семян с деревьев

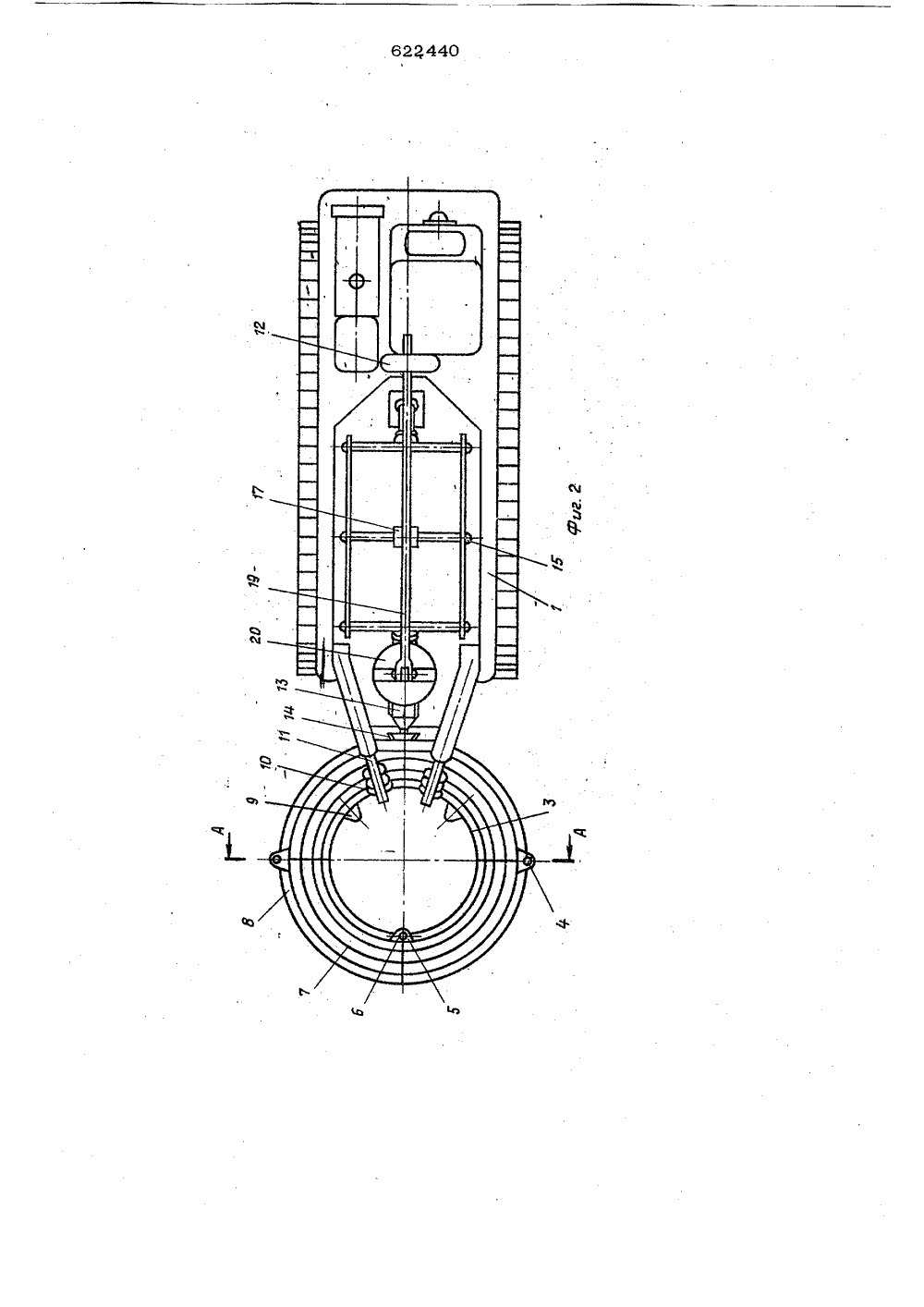

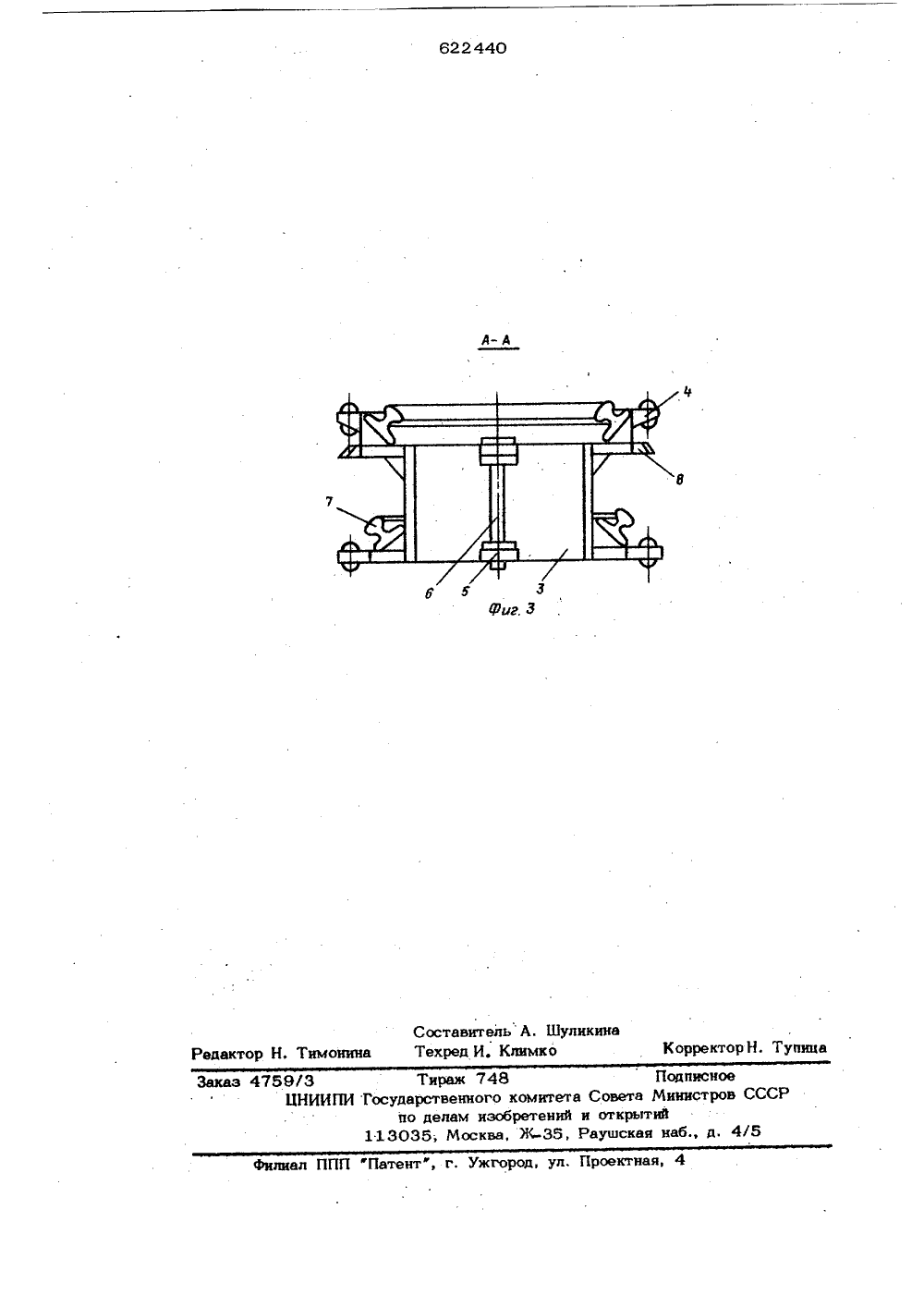

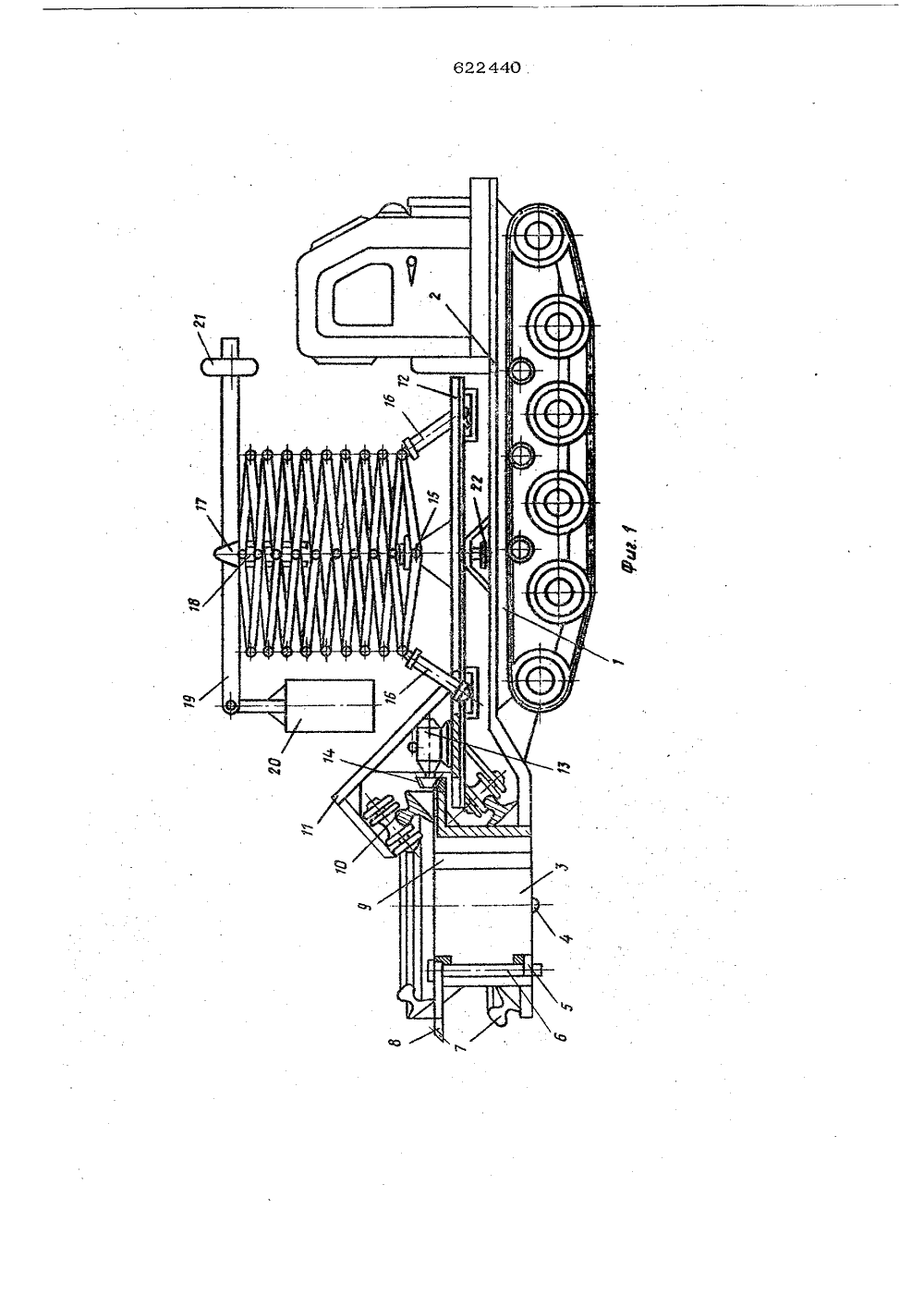

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДВЯЛЬСТВУ Союз СоветскикСоциалистическихРеспублик/00 исоединением заявкиооударотвенкый квинт Воввтв Мнннотров ССС вв доим нзобретвннйи открытий(71) Заявите щкирский сельскохозяйственный институт 4) УСТ ВО ДЛЯ СБОРА СЕМДЕРЕВЬЕВ латя е про- .уговой Изобретение относится к сельскохозяйственным машинам и может использоваться для сбора семян с деревьев,Известно устройство для сбора семянс деревьев, включающее транспортноесредство снабженное подъемником с иформой для сборщика и устройством длнаклона подъемника 11.Данное устройство является наиболееблизким к изобретению по техническойсущности и достигаемому результату.Недостатком устройства является то,что оно не позволяет производить круговую обработку кроны дерева,Цель изобретения - повытшениизводительности посредством кробработки кроны дерева.Это достигается тем, что устройствоснабжено закрепляемой на раме круговойразъемной опорной направляющей с установленной на ней посредством кронштейнов с роликами дополнительной рамой,имеющей механизм привоца ее во вращение, на которой закреплен упомянутыйподъемник. На фиг, 1 изображено устройство для.фиг, 2 - то же, вид сверху на фиг, 3 -разрез А-А фиг. 2.Устройство состоит из транспортного средства 1, которое снабжено закрепляемой на его раме 2 круговой разъемной опорной направляющей 3, имеющейшарниры 4 и стяжные проущины 5 соштоком 6. Круговая разъемная опорнаянаправляющая 3 имеет рельсы 7, зубчатое колесо 8 и упоры 9. На рельсах 7посредством роликов 10 и кронштейнов11 установлена дополнительная рама 12,имеющая реверсивный механизм приво-да 13 ее во вращение, который ведущейшестерней 14 . взаимодействует сзубчатым колесом 8. На дополнительнойраме 12 установлен подъемник 15,снабженный с двух сторон гидроцилинпрами 16, На подъемнике 15 установлена вилка 17, охватывающая несколькосредних осей секций и имеющая предок.ранительную перемычку 18, устраняющую снятие вилки,На вилке 1 7 жестко закреплено ксромысло 19, на одном конце которогошарнирно подвешена платформа 20 длясборщика, а на другом - противовес21 Под дополнительной рамой 12 натранспортном средстве 1 установлен ре- Бгулирующий упор 22,Устройство работает следующим образом,Шток 6 вынут из проушин 5, и половины круговой разъемной опорной направляющей Знашарнирах 4 разведены в стороны.Транспоргное средство 1 приближаетсяк стволу дерева до соприкосновения сним упоров 9. Половины круговой разъемной опорной направляющей 3 поворачивают на шарнирах 4, закрыва.ог и фиксируют штоком 6 через проушины 5, Регулирующий упор 22 на транспортном средстве 1 выворачивают, чем освобождаютдополнительную раму 12. В оба гидроци- ЗОлиндра 16 подается давление гидросистемы, штоки гидроцилиндра, выдвигаясь иповорачивая плечи нижнего параллелограмма,.:поджимают плечи вышележащихпараллелограммов, высота подъема которых суммируется.Подъемник 15 поджимает с собой вилку 17, которая шарнирно связана с верхней осью подъемника 15 перемычкой 18,а своим пазом охватывает ряд нижележащих осей параллелограммов подъемника15, гго удерживает ее в заданном попожении, Вилка 17 несет с собой коромыоло 19 с платформой 20, в которой находится сборщик, и противовес 21,3При нахождении платформы 20 далекоот кроны она может быть приближена ккроне путем наклона подъемника 15, что осуществляется разностью выдвижения штоков гидроцилиндров 16.Сборщик производит сбор семян с кро-. ны дерева на данном участке, после чего включается привод 13, который вэаимодействуя шестерней 14 с зубчатым колесом 8 круговой разъемной опорной направляющей Э, поворачивает дополнительную раму 12, которая обкатывается по рельсам 7 на роликах 10, закрепленных на кронштейнах 11.Конструкция подъемника 15 может быть принята любая, например, телескопическая, надувная и т. д.Предложенное устройство позволит значительно повысить производительность труда при заготовке семян посредством круговой обработки кроны дерева. Формула и э о б р е т е н и яУстройство для сбора семян с деревьев, включающее транспортное средство, снабженное подъемником с платформойдля сборщика и устройством для наклона подъемника, о т л и ч а ю щ е во я тем, что, с целью повышения производительности посредством круговоВобработки дерева, устройство снабженозакрепляемой на раме круговой разъемной опорной .направляющей с установленной на ней посредством кронштейновс роликами дополнительной рамой, имеющей механизм привода ее во вращение,на которой. закреплен упомянутый подъемник,Источники информации, принятые вовнимание при експергизе.1, Авторское свидетельство СССРМ 85599, кл, А 01 З 46/00, 1950,622440 А-А г,З Составитель А. ШуликинаРедактор Н, Тнмонина Техред И, Климко Корректор Н. Т 4 ал ППП фПатентф, г. Ужгород, ул. Проектная,3 Тираж 748 НИИПИ Тосударственного по делам изоб 113035,МоскваПодписноеитета Совета Министров Сеннй и открытий
