Устройство для обработки кроны деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

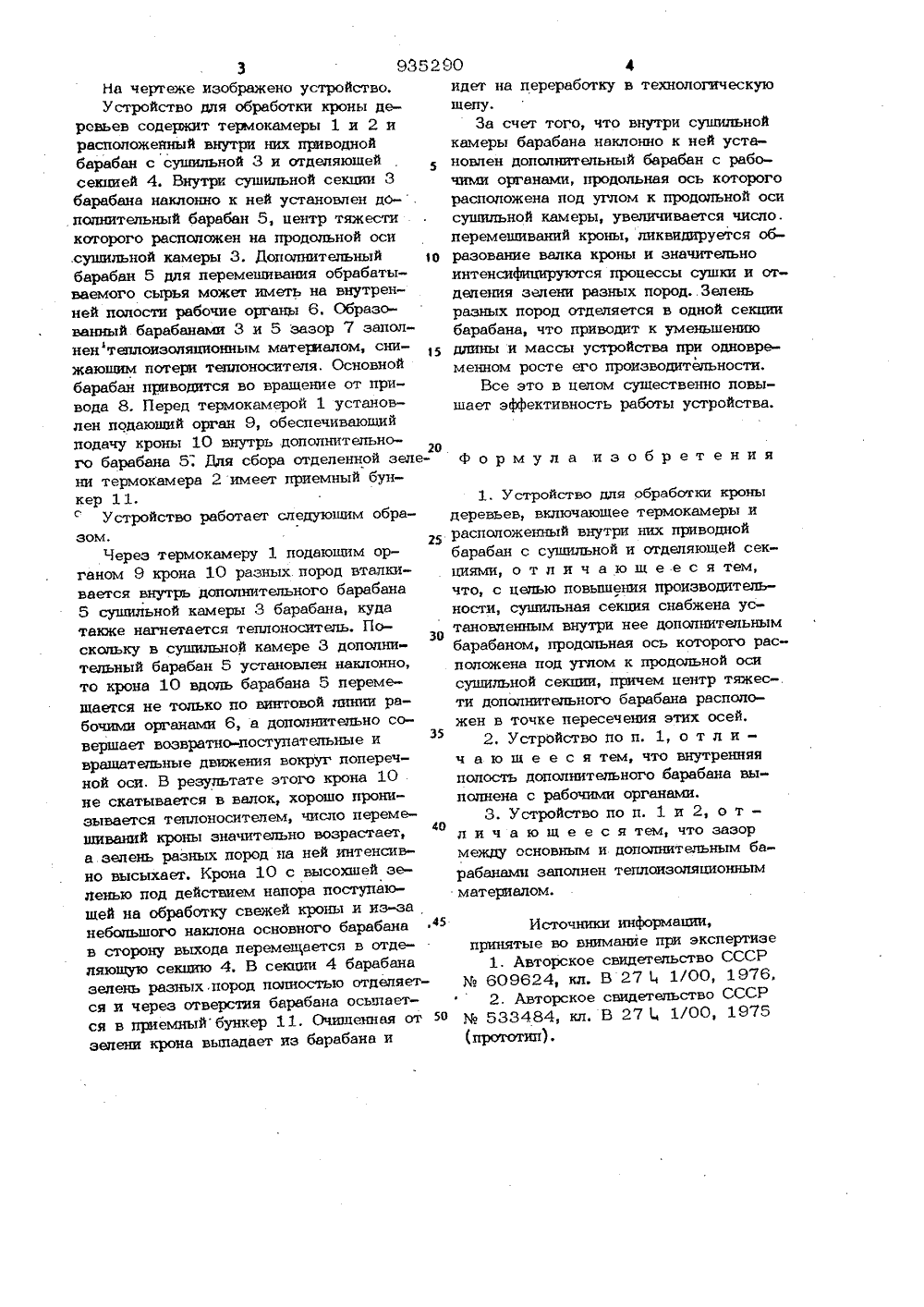

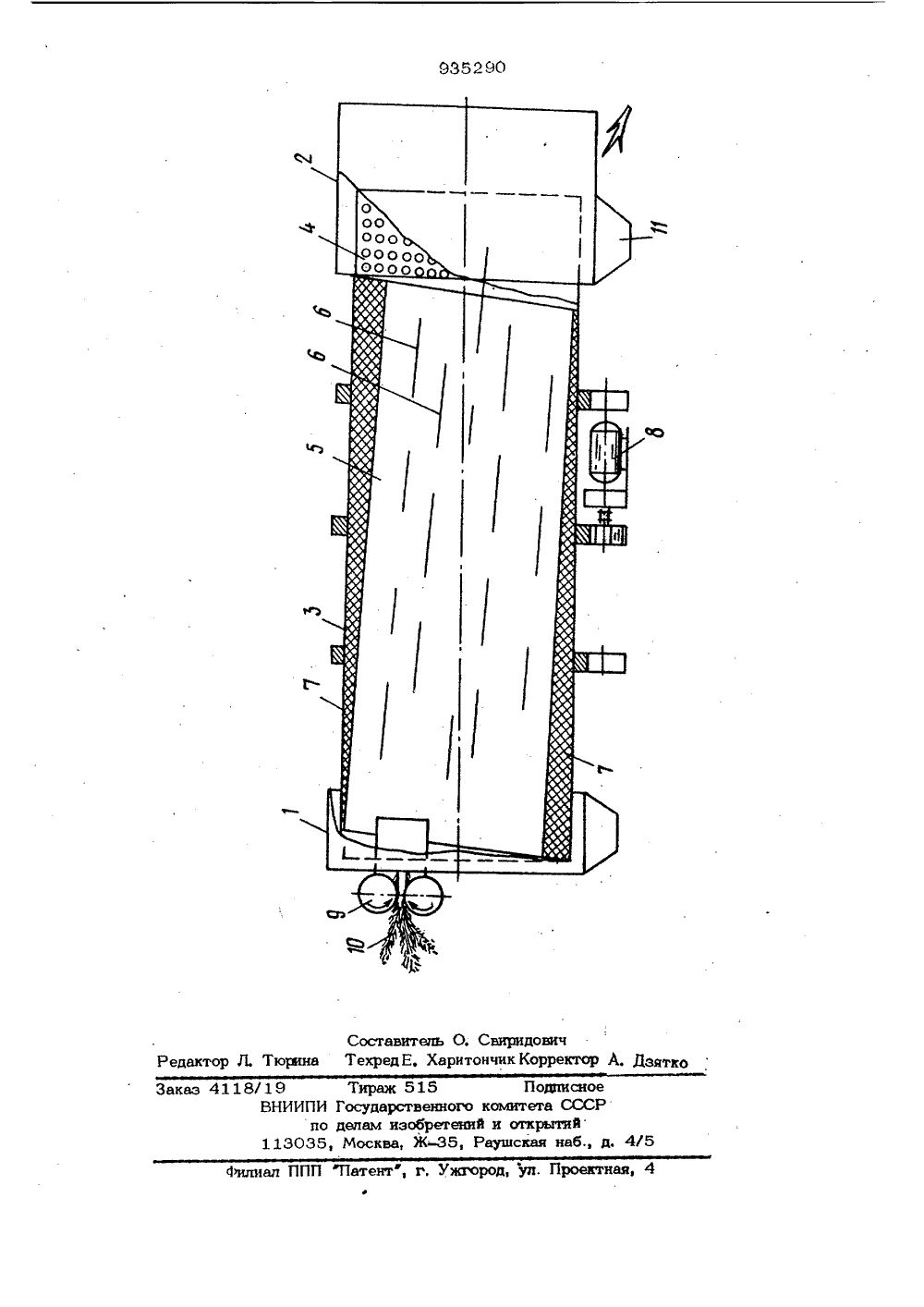

Союз СоветскикСоциалистическикРеспублик ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 935290(51)М. Кл. В 27 1. 1/00 Воударстеенный коинтет СССР но дйаи нзабретеннй и открцтнй(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ КРОНЫ ДЕРЕВЬЕВ Изобретение относится к устройствам для обработки кроны деревьев и может быть использовано в лесной промышлен-; ности и. лесном хозяйстве.Известны устройства для обработки кроны деревьев, включаюшие подающий транспортер, термокамеры и смонтированный внутри термокамер приводной барабан с секциями 11 .Однако известные устройства не имеют рабочих органов для интенсификации1 О процесса сушки и отделения зелени разных пород, из-за чего они имеют большие габариты и стоимость.Наиболее бпизким к изобретению яв 15 ляется устройство для обработки кроны деревьев, включающее термокамеры и расположенный внутри них приводной барабан с сушильной и отделяющей секциями 2 ),Недостатком известного устройства является низкая эффективность работы. В этом устройстве обрабатываемая масса кроны перемешается вдоль сушильной секции только по винтовой линии, поэтому крона скатывается в плотный валок который. плохо пронизывается теплоносителем. В результате этого не вся зелень на кроне высыхает и отделяется. Неотделенная зелень попадает в,щепу, ухудшая ее качество. Производительность такого устройства невысокая.Бель изобретения - повышение производительности устройства. Бель достигается тем, что сушильная секция снабжена установленнымвнутри нее дополнительным барабаном,продольная ось которого расположенапод углом к продольной оси сушильнойкамеры причем центр тяжести дополнительного барабана расположен в точкепересечения этих осей кроме того,внутренняя полость дополнительного барабана выполнена с рабочими органами,а зазор между основным и дополнительным, барабанами запопнен теплоизоляционным материалом,1, Устройство для обработки кроны деревьев, включающее термокамеры и расположенный внутри них приводной барабан с сушильной и отделяющей секциями, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, сушильная секция снабжена установленным внутри нее допопнительным барабаном, продольная ось которого располсокена под углом к продольной оси сушильной секции, причем центр тяжести дополнительного барабана расположен в точке пересечения этих осей.2. Устройство по п. 1, о т л и - ч а ю ш е е с я тем, что внутренняя полость дополнительного барабана выполнена с рабочими органами.3. Устройство по и. 1 и 2, о т - л и ч а ю щ е е с я тем, что зазор между основным и дополнительным барабанамн заполнен теплоизоляционным материалом. 3 9352На чертеже изображено устройство.Устройство для обработки кроны деревьев содержит термокамеры 1 и 2 ирасположенный внутри них приводнойбарабан с сушильной 3 и отделяющейсекцией 4. Внутри сушильной секции 3барабана наклонно к ней установлен дополнительный барабан 5, центр тяжестикоторого расположен на продольной оси,сушильной камеры 3. Дополнительный 10барабан 5 для перемешивания обрабатываемого сырья может иметь на внутренней полости рабочие органы 6. Образованный барабанами 3 и 5 зазор 7 заполнен "теплоизоляционным материалом, снижаюшим потери теплоносителя. Основнойбарабан приводится во врашение от привода 8, Перед термокамерой 1 установлен подаюший орган 9, обеспечиваюшийподачу кроны 10 внутрь дополнительно 20.го барабана 5". Дпя сбора отделенной зелени термокамера 2 имеет приемный бункер 11,Устройство работает следуюшим образом.25Через термокамеру 1 подаюшим органом 9 крона 10 разных пород втапкивается внутрь дополнительного барабана5 сушильной камеры 3 барабана, кудатакже нагнетается теплоноситель. По 30скольку в сушильной камере 3 дополнительный барабан 5 установлен наклонно,то крона 10 вдоль барабана 5 перемешается не только по винтовой линии рабочими органами 6, а дополнительно совершает возвратно-поступательные и35вращательные движения вокруг поперечной оси, В результате этого крона 10не скатывается в валок, хорошо пронизывается теплоносителем, число перемешиваний кроны значительно возрастает,а зелень разных пород на ней интенсивно высыхает. Крона 10 с высохшей зеленью под действием напора поступающей на обработку свежей кроны и из-занебольшого наклона основного барабана 45в сторону выхода перемещается в отделяюшую секцию 4. В секции 4 барабаназелень ра:ппдх, пород полностью отделяется и через отверсжя барабана осыпается в приемныйбункер 11, Очишенная от 50зелени крона выпадает из барабана и 90 1идет на переработку в технологическую щепу,За счет того, что внутри сушильной камеры барабана наклонно к ней установлен дополнительный барабан с рабочими органами, продольная ось которого расположена под углом к продольной оси сушильной камеры, увеличивается число. перемешиваний кроны, ликвидируется образование валка кроны и значительно интенсифицируются процессы сушки и отделения зелени разных пород Зелень разных пород отделяется в одной секции барабана, что приводит к уменьшению длины и массы устройства при одновременном росте его производительности.Все это в целом существенно повышает эффективность работы устройства. формула изобретения Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР609624, кл. В 27 Ц 1/00, 1976,2. Авторское свидетельство СССРоставитель О. СвиридовичехредЕ, Харитончик Корректор А. Йзятк ю едакт 9 Тираж 515 ПодписноеНИИПИ Государственного ксвюитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб д каэ 4118
