Способ получения прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 50687
Автор: Колдобекий
Текст

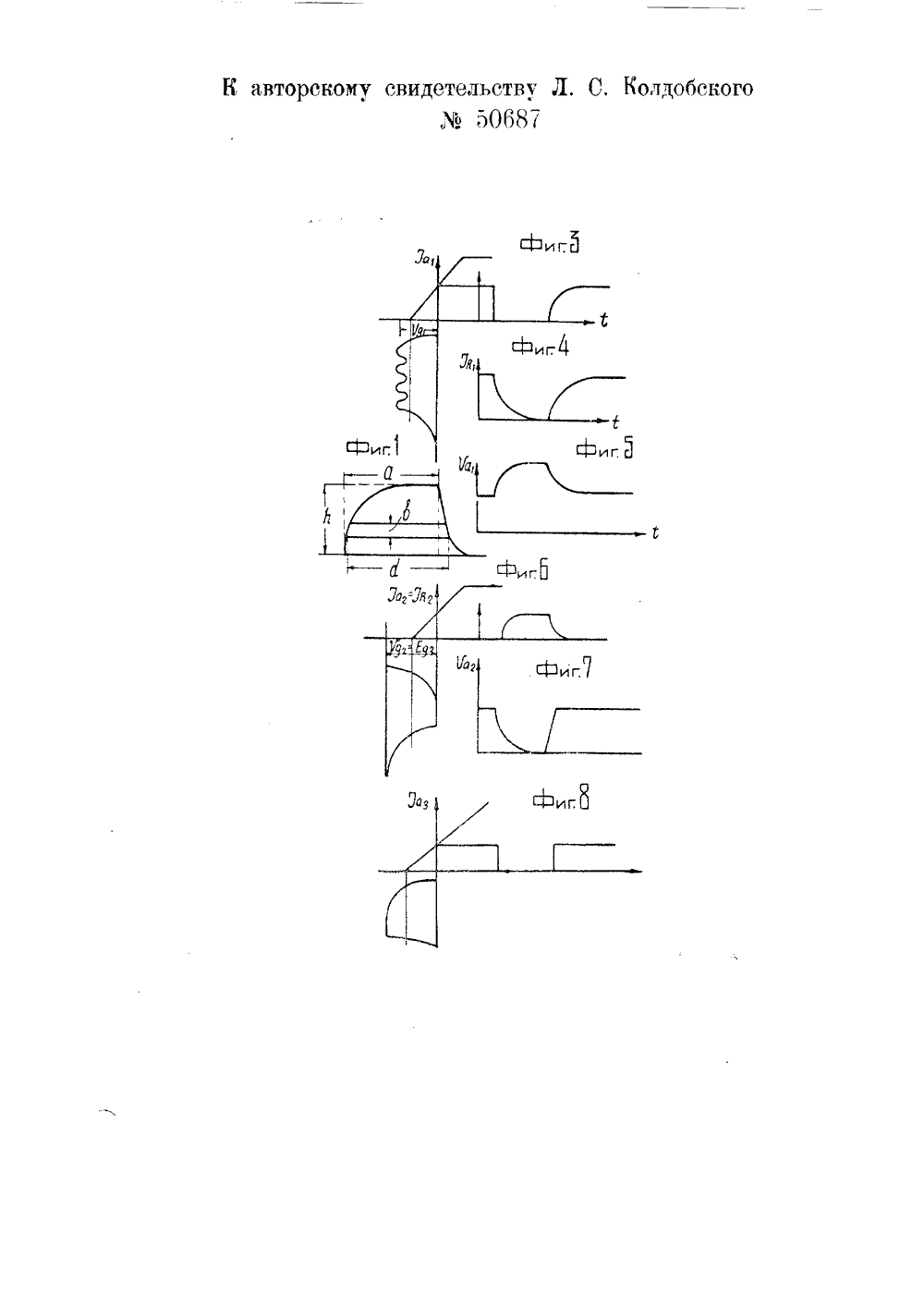

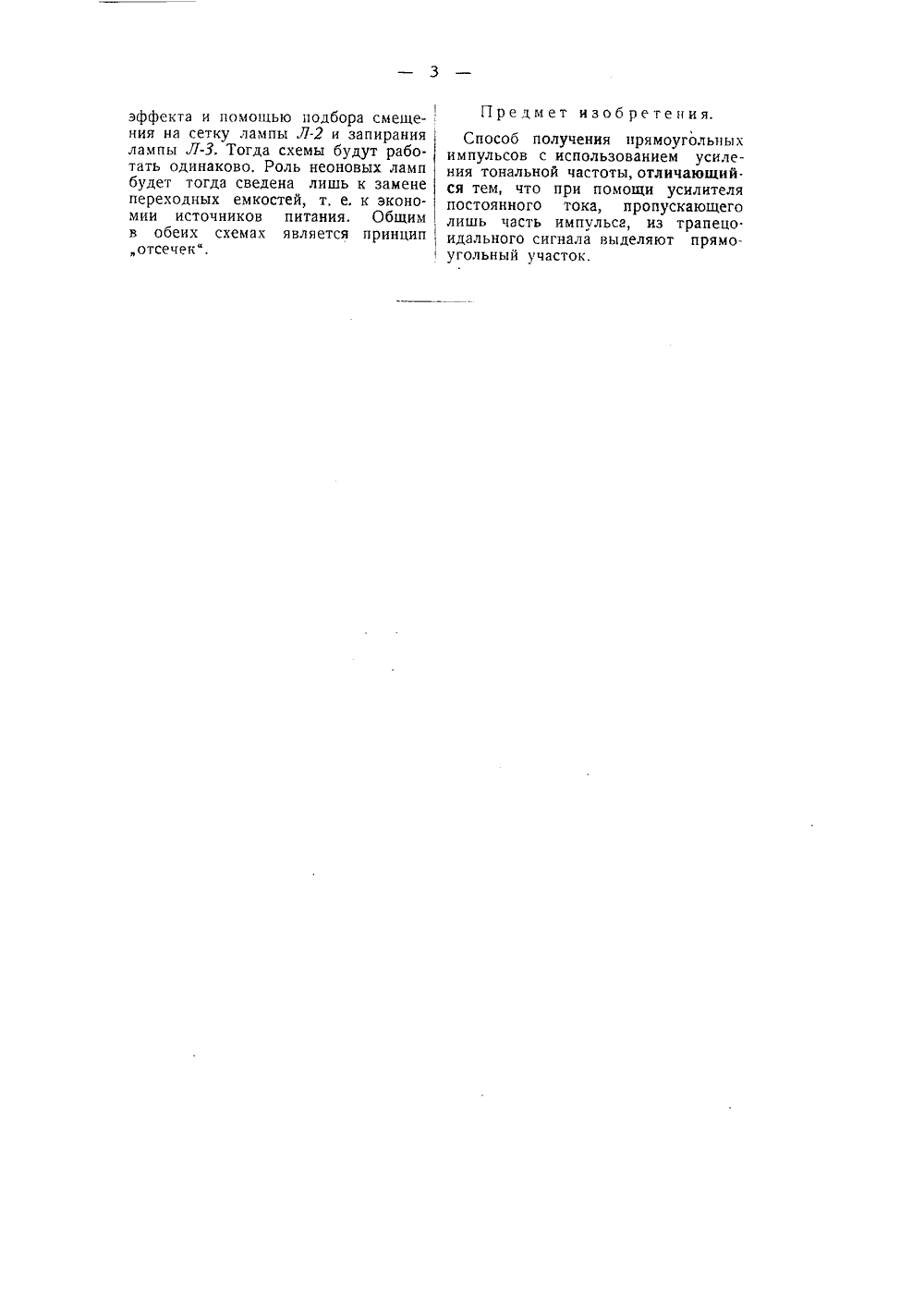

.о 50687 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ,арегисприровано в Госгдарственно.н бюро иос.1 е.дующей регисгиракии изобретений при Госи тане С:СС 1 Л. С. Колдобский. Способ получения прямоугольных импульсов,Заявлено 2 августа 1936 года за Ж 198795. Онубликввано 31 марта 1937 года.Известно, что идеальную форму телеграфного сигнала трудно получить вследствие принципиальной инерционности устройств, расположенных по всему тракту прохождения сигнала. Сигнал приобретает трапецовидыую форму вместо прямоугольной,Особенно сильно сигнал может исказиться на участках тракта, предназначенных для усиления и выпрямления тональных посылок. Таких участков обычно два. Тональные посылки приходят в радиобюро из приемного пункта, в радиобюро они усиливаются, выпрямляются и подаются на записывающее устройство; из радиобюро тональные посылки отправляются на передающую станцию, где они преобразуются в прямоугольные импульсы для подачи на модулируемую лампу.При быстродействующей телеграфии выпрямление тональных посылок затруднительно, ибо несущая частота тональной посылки в величи одного порядка с основной частотой теле. графирования г = 0,4 п, где п - число слов в минуту.Для того, чтобы обеспечить получение прямоугольных импульсов, можно итти двумя путями. Первый из путей широкополосный усилитель и безъинерционный выпрямитель. Для осуществления последнего автором было предложено в свое время безьемкостное выпрямляющее устройство, основанное на принципе четырехфаз. ного выпрямления. Второй путь - ограничение отсечек", т. е. вырезание из трапецоидальной фигуры, изображающей сигнал, достаточно низкого (относительно) и узкого прямо. угольника,На прилагаемом чертеже фиг. 1 - 9 схематически поясняют сущность изобретения.Из фиг. 1 видно, что на некоторой высоте криволинейной трапеции мо. жно всегда найти прямоугольник или, вернее, фигуру, близкую к прямоугольнику, ширина которой равна ширине идеального сигнала о. Если суметь получить этот прямоугольник и сделать высоту его достаточной для срабатывания безъинерционного моста, преобразующего односторонние прямоугольные импульсы в двусторонние, для подачи на ондулятор в случае приема или для непосредственного запирания модулируемой лампы в случае передачи, то задача будет решена полностью.эффекта и помощью подбора смеще-ния на сетку лампы Ли запираниялампы Л. Тогда схемы будут работать одинаково, Роль неоновых ламп будет тогда сведена лишь к замене переходных емкостей, т. е. к экономии источников питания. Общимв обеих схемах является принципотсечек". Предмет изобретения.Способ получения прямоугольных импульсов с использованием усиления тональной частоты, отличающий. ся тем, что при помощи усилителя постоянного тока, пропускающего лишь часть импульса, из трапецо идального сигнала выделяют прямоугольный участок.
