Трансформатор высокого напряжения

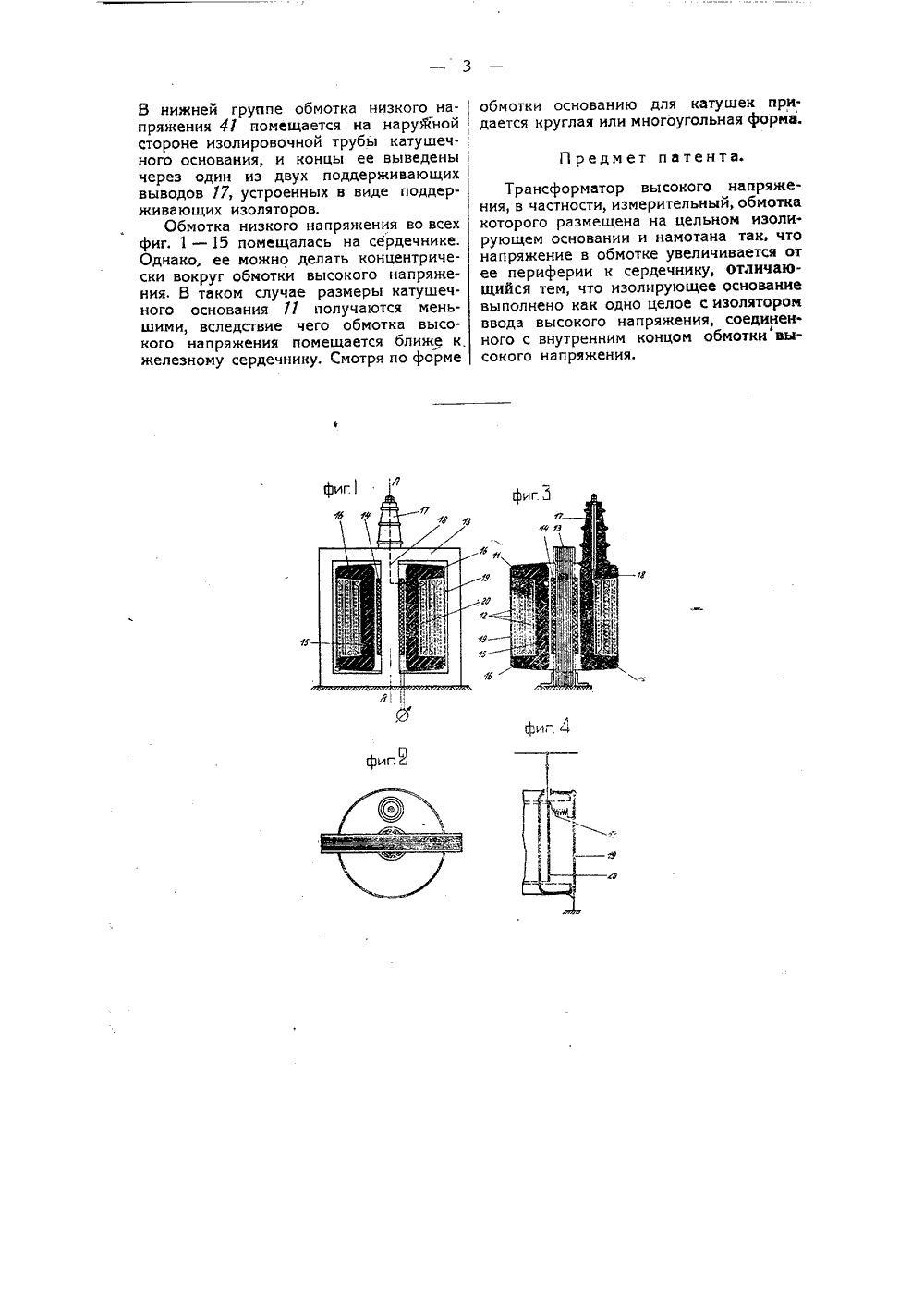

4082 РЕТЕН ПАТЕНТ НА ОП ИСЯ НИ орматора высокого напряженирмы Акц. о-во Кох и Штерцель" (Кос8 апреля 1930 года (заяв. свнд.обретатель. ин.ц Фракц Иозеф ФишЕ 1 ВСПЕГ),еля 1929 года на основании ст. б Советсия об охране промышленной собственнопатента опубликовано 31 декабря 1934распространяется на 15 лет от 31 декабр транс ИЯ.иипд Зтеие А,-О,),67927), ер (Ггапк Зовер)1К патенту нн-ной ф заявленномуко-германскогсти. О выдаче е патента ода.я 1934 года. Дейст В трансформаторах высокого напря- Примеры выполнения изобретения пожения намотка производится таким обра- казаны на чертежах,зом,что обмотка разделяется на несколько Фиг. 1 представляет собою разрез частей ребрами ящика для обмоток. Рас-катушечного основания, и на ней виден пределение потенциалов в этой обмоткеспособ изготовления слоистой обмотки. происходит при этом так, что потенциалНа средней стойке сердечника 13 ковозрастает по оси обмотки снизу вверхжуха имеется обмотка низкого напряили в обратном порядке. Также приме-жения 14, концентрически окруженная нялся уже способ слоистой намотки, притрубообразной частью 15 катушечного котором потенциал в обмотке возрасталоснования. Фланцы 1 бкатушечного оснопо направлению от ее периферии квания суживаются по направлению нацентру, ружу, что соответствует постепенномуСогласно изобретению, выводной изо-уменьшению напряжения обмотки, поме(565) лятор в таких трансформаторах изготовляется так, что он составляет одно целое с основанием обмоток. Вершина изолятора обусловливается размерами железного сердечника. Чтобы не увеличивать размеров выводного изолятора, фланец катушечного основания снабжен выступом, образующим с выводным кон-, цом как бы проход или изолирующее перекрытие для дуги, Выводной конецпри этом располагается эксцентрично поотношению к оси трансформатора. Еслижелательно расположить конец по оси трансформатора, то устраивается еще канал от зажимного отверстия фланца к выводу,щающейся на катушечном основании. Вывод расположен эксцентрично по отношению к средней оси катушечного основания. От клеммы вывода отходит провод Я 1 показанный пунктиром), ведущий к началу обмотки высокого напряжения, в то время как конец последней, устанавливаемый на потенциал земли, соединен непосредственно с сердечником 13 и с окружающим его металлическим кожухом 19. Наружная поверхность 20 трубы 15 катушечного основания металл изи рована и электрически соединена с обмоткой высокого напряжения, в то время как металлизированные внутренние поверхности трубы 15 и внешнейстороны фланца 1 б электрически соеди-иены с железным сердечником и соснабженным отверстиями металлическимфутляром 19, а также и с землею.Фиг, 2 изображает вид на трансформатор сверху, а фиг. 3 - разрез по ли.нии АА фиг. 1.На фиг, 4 изображена электрическаясхема трансформатора. Металлическоепокрытие внешних поверхностей катушечного основания вместе с кожухомобразуют одну из обкладок конденса-тора, а именно заземленную, в то время,как внутренняя поверхность 20, соеди-ненная с высоким напряжением, обра-зует другую обкладку. Между обклад-кой 20 и наружным кожухом 19 вклю.чается обмотка 12,фиг. 5 и б представляют два разрезавертикального трансформатора, сделанные под углом в 90" друг к другу. Дуга 24сердечника помещается в канале 25, об-разовавшемся продолжением 2 б фланцакатушечного основания 1 б, Внутри вывода 17 имеется плавкий предохранитель 27 для тока высокого напряжения.Обкладка 28 вывода устроена таким об-разом, что присоединение 29 к проводкевысокого напряжения помещается экс-центрично по отношению к оси, проходящей через середину вывода, чтобыдать возможность легко сменять плавкийпредохранитель, Кожух 19, окружающийобмотку высокого напряжения, своейверхней частью загибается за фланец 1 бкатушечного основания и укреплен уножки трансформатора особыми приспо.соблениями,На фиг. 7 и 8 в противоположностьфиг. 5 и б вывод расположен по оситрансформатора, Выступ 2 б, окружающийдугу сердечника 25, имет канал 31, черезкоторый проходит соединительный провод от вывода 17 к началу обмотки высокого напряжений, Вместе с тем начертежах показан способ установки трансформатора высокого напряжения приуглублении его в стену, землю или потолок,что производится помощью фланца 32,прикрепленного к кожуху 19,Фиг, 9 изображает далее разрез полинии СС фиг, 7 и 8 с кожухом 19,снабженным жолобом, В данном случае изолировка достигается посредствомфланца 33 со вложенным в него изолировочным материалом, так что кожух прилегает механически плотно к обмотке высокого напряжения.Фиг. 10 и 11 изображают два разреза трансформатора, сделанные также под углом в 90 по отношению друг к другу, причем заземлено не начало обмотки, а ее середина. Соединением двух катушечных тел в одно целое обмотка высокого напряжения разделена надве половины. Концы, лежащие у среднего ребра 34, имеют у своих внутренних концов полное напряжение, в то время как остальная часть катушечного основания подвергается действию не более, чем половины полного напряжения. В остальном это устройство совпадает с другими описанными выше выполнениями,Фиг. 12 - 15 изображают установку вышеописанного трансформатора в подвешенном виде, причем нижний фланец 1 б катушечного основания на фиг, 12 снабжен жолобами 35, в то время как фиг. 13 и 14 представляют трансформатор с помещенными в нем горизонтальными сердечниками. В этом случае имеются по обе стороны катушечного основания выводы 17, служащие для поддержания следующей группы, Поддерживающие средства Зб служат вместе с тем и электрической проводкой. Для увеличения пробивного напряжения выводы можно снабжать металлическими или фарфоровыми колпаками. Сердечник второй группы изолирован от своей металлической поддерживающей части в точке 37, Фиг, 15 показывает еще другой способ подвешивания сравнительно с изображенным на фиг. 13 и 14, причем в этом примере выполнения как эту группу, так и следующую поддерживает обернутая вокруг кожуха 19 полоса 38, имеющая для второй группы подвесной изолятор 39, так что выводы 17 не подвержены механической нагрузке и служат только для изолировки проводов, соединенных с обмоткой высокого напряжения.фиг, 1 б и 17 представляют стоячий каскадный трансформатор, у которого два одиночных вышеописанных трансформатора помещены каждый на отдельном колене сердечника 40, Начальные концы обеих внешних обмоток соединяются с металлическими кожухами 19.В нижней группе обмотка низкого напряжения 41 помещается на наружной стороне изолировочной трубы катушечного основания, и концы ее выведены через один из двух поддерживающих выводов 17, устроенных в виде поддерживающих изоляторов.Обмотка низкого напряжения во всех фиг. 1 - 15 помещалась на сердечнике. Однако, ее можно делать концентрически вокруг обмотки высокого напряжения. В таком случае размеры катушечного основания 11 получаются меньшими, вследствие чего обмотка высокого напряжения помещается ближе к, железному сердечнику, Смотря по форме обмотки основанию для катушек придается круглая или многоугольная фориа. П редм ет патента.Трансформатор высокого напряжения, в частности, измерительный, обмотка которого размещена на цельном изолирующем основании и намотана так, что напряжение в обмотке увеличивается от ее периферии к сердечнику, отличающийся тем, что изолирующее основание выполнено как одно целое с изолятором ввода высокого напряжения, соединенного с внутренним концом обмоткивысокого напряжения.
