Вулканизатор для формования и вулканизации съемных протекторных колец

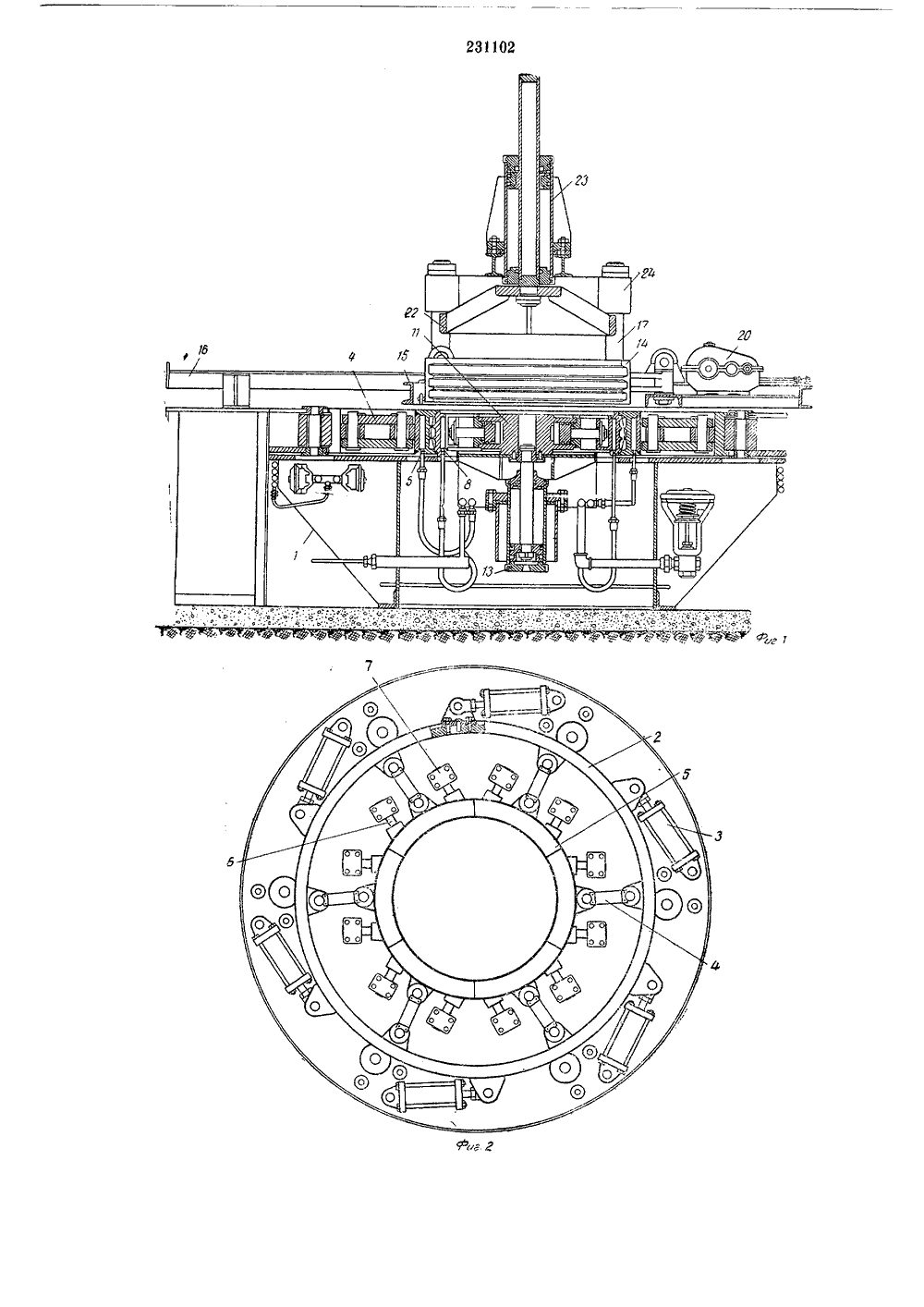

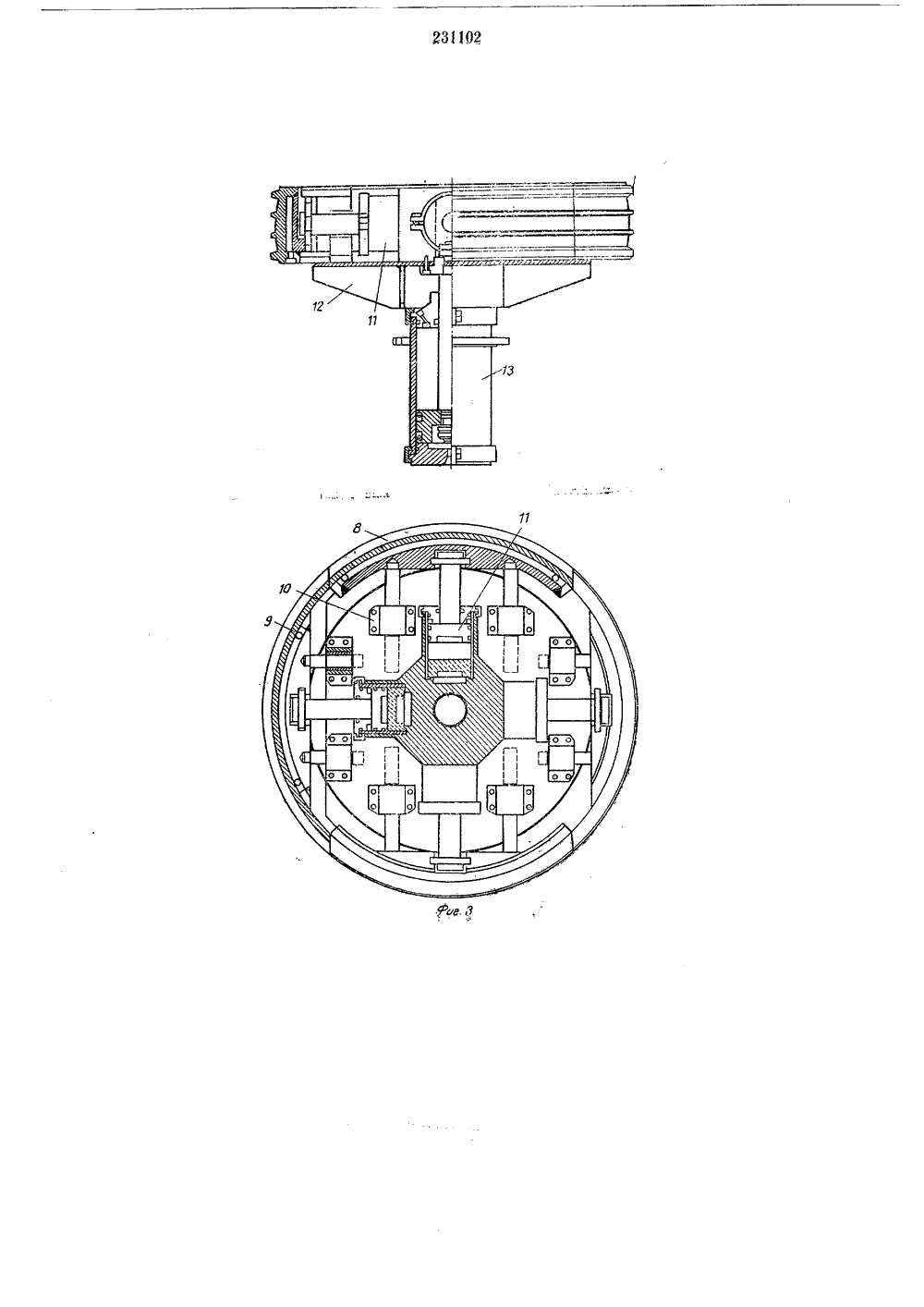

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 23 ИО 2 Союз Советских ВоциалистичесииХ Республик"иомитет по йолай изобретений и отнрыти при Совете Министров СССРпубликовано 15,Х 1,1968, Бюл ата опубликования описани УДК -етень3 14.111,1969 Авторытзобретени, Тарасов, Э, О. Муратов, О. Э, На Ю. П. Морозов, А, Г, Постернак П. Цыганокбаиов аров,аявите ВУЛКАНИЗАТОР ДЛЯ ФОРМОВАНИЯ И ВУЛКАНИ СЪЕМНЫХ ПРОТЕКТОРНЫХ КОЛЕЦ мый в и стот 1Известен вулканизатор для формования и вулканизации съемных протекторных колец, включающий станину, вулканизационную камеру, снабженную подвижной крышкой со штыковым затвором и секторами прессформы, прикрепленными к обечайке камеры и приводимыми в движение от расположенных по периметру камеры прессующих гидроцилиндров, и разжимной барабан, выполненный в виде секторов, складывающихся и поджимающихся с помощью гидроцилиндров. При такой конструкции не обеспечивается равномерное обжатие заготовок по всей окружности, автоматическая перезарядка и достаточно надежная работа вулканизатора вследствие расположения гидроцилиндров разжимного барабана в зоне обогрева. Предлагаемыи вулканизатор представляет собой устройство, включающее кольцевой рычажный пресс и механизм выгрузки и загрузки заготовок, выполненный в виде разводной втулки, управляемой гидроцилиндрами, Рычажный пресс, шарнирно связанный с наружными пустотелыми секторами, смонтирован на станине и приводится во вращение гидроцилиндрами. Разводная вилка перемещается по направляющим рейкам станины с помощью бесконечной цепи от электропривода. В качестве теплоносителя для вулканизации заготовок используется пар, подавае у е. лые сектора прессформы.На фиг. 1 показан предлагаемый вулканизатор, общий вид; на фиг. 2 - кольцевой рычажный пресс; на фиг. 3 - разжимной барабан; на фиг. 4 - механизм выгрузки и загрузки заготовок.Вулканизатор для формованпя и вулканизации съемных протекторных колец содержит сварную листовую станину 1, на которой смонтирован кольцевой рычажный пресс 2, приводимый гидроцилиндрами 8,Рычаги 4 кольцевого пресса шарнирно связаны с наружными секторами б прессформы, направляющие б которых установлены в подшипниках 7, При повороте пресса рычаги 4 обеспечивают равномерное передвижение секторов б направляющими б в подшипниках 7.В центре станины предусмотрен кольцевой вырез, в который проходит внутренний разживтной барабан, состоящий из двух секторов 8 и двух секторов 9, установленных в подшипниках 10. Перемещение секторов 8 и 9 обеспечивается гидроцилиндрами 11, установленными на кронштейне 12. Кронштейн может подниматься гидроцилпндром 18, выталкивая барабан, или опускаться, устанавливая его на станине, Наружные сектора 5 и внутренние 8 и 9 выполнены пустотелыми.Механизм загрузки и выгрузки заготовоквыполнен в виде разводной вилки 14, установленной на тележке 15, которая передвигается по рейкам 1 б, прикрепленным к колоннам 17. Разводная вилка 14 открывается и закрывается гидроцилиндрами 18, Передвижение тележки 15 осуществляется от электродвигателя 19 через редуктор 20 и цепную передачу 21.Для восприятия распорных усилий при прес- совании предусмотрено кольцо 22, подаваемое гидроцилиндром 23, установленным на неподвижной траверсе 24.Вулканизатор работает в следующем порядке. Заготовки колец, установленные на специальной оправке, подаются на стол и устанавливаются соосно с вилкой механизма за; грузки и выгрузки, затем подается команда и разводная вилка закрывается, захватывая кольца по наружному диаметру, внутренняя оправка складывается и кольца остаются в вилке,Тележка 15, передвигаясь по направляющим рейкам 1 б, устанавливается соосно с внутренним разжимным барабаном. Подается команда на гидроцилиндр И и барабан в сложенном состоянии заводится в вилку, В конце подъема барабан разжимается, причем вначале раздвигаются сектора 9, а затем сектора 8. Барабан растягивает заготовки изнутри. В конце разжима секторов 9 вилка 14 раскрывается, освобождая кольца, которые остаются на барабане.Гидроцилиндр И опускает барабан в нижнее положение, где последний фиксируется специальным буртом, Подается команда на гидроцилиндр 23, который кольцом 22 запирает барабан сверху.Включается КЭПу, подается команда на гидроцилиндры 3, которые поворачивают кольцо 2 и рычагами 4 сектора 5 прессформы по направляющим 7 подаются к центру, опрессовывая и формуя кольца. В полости внутренних и внешних секторов подается пар и происходит вулканизация при заданном режиме.После вулканизации подается команда на открытие рычажного пресса.Затем гидроцилиндром 23 поднимаетсякольцо 22, Подается команда на гидроцилиндр И, который выталкивает внутреннийразжимной барабан в верхнее положение ввилку 14.Вилка складывается, обхватывая кольцопротектора по наружному диаметру. Секторавнутреннего барабана складываются, и кольца остаются в вилке. Барабан опускается, вилка тележкой отводится в исходное положениеи раскрывается над столом, освобождая кольца, затем цикл работы вулканизатора повторяется.20Предмет изобретения1. Вулканизатор для формования и вулканизации съемных протекторных колец, включающий станину и разжимной барабан, выполненный в виде секторов, складывающихсяи поднимающихся с помощью гидроцилиндров, отличающийся тем, что, с целью упрощения конструкции, повышения производитель.ности труда и улучшения качества изделий,на его станине смонтированы кольцевой рычажный пресс, шарнирно связанный с наружными пустотелыми секторами прессформы имеханизм выгрузки и загрузки заготовок, выполненный в виде разводной вилки, управляемой гидроцилиндрами,2, Вулканизатор по п. 1, отличающийся тем,что, с целью обеспечения надежности работы,сектора разжимного барабана выполнены пустотелыми., Коехред Л, К. Малова Корректор Л. В. НаделяеваедактЗаказ 292/14 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова,
