Способ управления процессом флотации и устройство для его осуществления

Номер патента: 1839637

Авторы: Смирнов, Федькин, Шахматов

ZIP архив

Текст

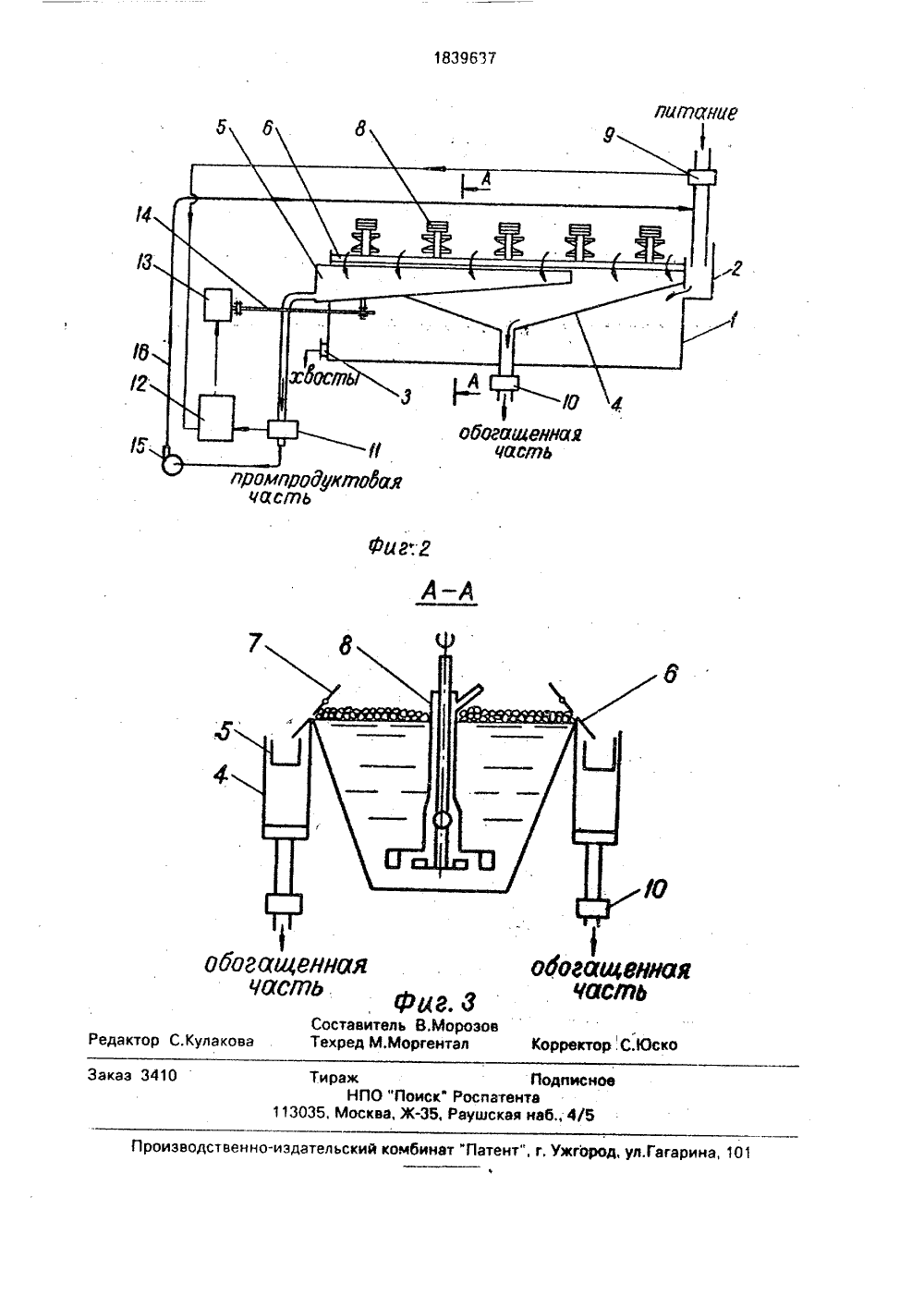

щ Я 1 51) 5 ВОЗ Р САВИК РЕТЕ ТЕНТУ СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 1(71) Горный институт Кольского филиала имС.М.Кирова АН СССР(72) Шахматов АСШахматов С.С; Федькин ВН Смирнов А 8.(73) Горный институт Кольского научного центра им.С.М.Кирова РАН(4) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ФЛОТАЦИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к обогащению полезных ископаемых и может быть использовано при разделении руд по флотациоежм, флотогравита. ционным и другим схемам обогащения. Цепь - повышение извлечения ценных компонентов (ЦК) и качества получаемых концентратов за счет стабилизации процесса Пенные. продукты фпотации(1 Ц 1839637 АЗ разделяют на обогащенную и промпродуктовую части, Промпродуктовуа часть возвращают в голову процесса в исходном питане и промпродуктовой части измеряют содержание ЦК Пропорционалыю разности измеренных содержаний ЦК в промпродуктовой части и исходном питании регулируют соотношение выходов обогащенной и промпродуктовых частей пенного продукта Устройство дпя осуществления способа содержит флотокамеру, блоки измерения концентрации ЦК вычисютельный блок привод с исполнительным механизмом. Регулиро- вание соотношения потоков осуществляется перемещением желоба для приема промтеюдукта внутри желоба дпя приема обогащенного продукта флотокамеры. Поддержание содержания ЦК в промпродукте равным содержанию в исходной руде сокрацает циркуляцию и стабилизирует процесс флотации. 2 слф-лц 3 ю.Изобретение относится к области обогащения полезных ископаемых и можетбыть использовано при разделении руд пофлотэционным, флотогравитационным,флотогравитэционно-магнитным и другимсхемам обогащения,Цель изобретения - повышение извлечения, ценных компонентов и качества получаемых концентратов за счетстабилизации процесса флотации,На фиг,1 изображена схема, поясняющая предлагаемый способ; на фиг.2 - предлагаемое устройство, общий вид; на фиг.З -разрез А-А на фиг.2.Способ осуществляют следующим образом.Пенные продукты различных операцийфлотации разделяют на обогащенную и промпродуктовую части. Промпродуктовуючасть возвращают в голову соответствующей стадии флотэции, В исходном питаниифлотации и промпродуктовой части пенногопродукта каждой стадии флотации измеряют содержание ценного компонента. Определяют разность содержаний ценногокомпонента в промпродуктовой части пенного продукта и исходном питании флотации и пропорционально определеннойразности регулируют соотношение выходовобогащенной и промпродуктовой частейпенного продукта,Устройство состоит иэ флотационныхкамер 1, снабженных загрузочным 2 и разгрузочным 3 приспособлениями соответственно для подачи питания и разгрузкихвостов, приемным желобом 4 для обогащенной части и приемным желобом 5 для промпродуктовой части пенного продукта,сливным порогом 6, пеносъемником 7, блоками импеллеров с эзраторами 8. Устройствосодержит также блок измерения содержанияполезного компоненте в питании флотвции 9,обогащенной 10 и промпродуктовой 11 частяхпенного продукта, вычислительные блоки 12,приводы 13, тяги 14, приспособления 15 длявозврата промпродуктовой части вкамеры 1,трубопроводы 16, Приемные желоба 4, 5 расположены под сливным порогом 6, Приемныйжелоб 5 для промпродукта установлен с возможностью продольного перемещения внутри приемного желоба 4 для обогащенногопродукта, Приемный желоб 5 связан с тягой14. Вычислительные блоки 12 связаны с блоками измерения содержания ценного компонента 9, 10, 11 и приводами 13.Устройство работает следующим образом.Питание подается во флотационные камеры 1 через загрузочное приспособление2. Одновременно блоком 9 измеряется содержание ценного компонента, В результате процесса флотации происходит разделение минеральных частиц по флотационным свойствам, Обогащенная часть пенного про дукта пеносъемником 7 через сливной порог6 подается в приемный желоб 4, а промпродуктовая - в приемный желоб 5. Содержание полезного компонента в промпродуктовой части пенного продукта 10 измеряется блоком 11, сигнал от которогопоступает в вычислительный блок 12, куда также поступает сигнал иэ блока 9. Поступившие в вычислительный блок 12 сигналы сравниваются, в результате чего на привод 15 13 подается сигнал и посредством тяги 14.приемный желоб 5 начинает перемещаться вдоль сливного порога 6, Если содержание ценного компонента в промпродуктовой части пенного продукта меньше его содержа ния в питании операции флотации, топривод 13 посредством тяги 14 перемещает приемный желоб 5 вдоль сливного порога 6 в сторону увеличения фронта сьемэ пены до тех пор, пока измеряемые величины не сов падут. В случае превышения содержанияценного компонента в промпродукте приемный желоб 5 перемещается в сторону уменьшения фронта съема пены до совпадения измеряемых величин. Промпродуктовая 30 часть пенного продукта, попавшая на приемный желоб 5 посредством приспособления 15, например, насоса, по трубопроводу 16 возвращается в питание этой же флотационной камеры.35 П р и м е р 1, Флотировали эпатитсодержащую руду, измельченную до 100 - 0,315 мм.Постоянные условия опытов; плотностьпитания основной флотации - 40 О тв, рН 40 питания 9,3 - 9,5; расход жирнокислотногособирателя 100 г/т, расход регулятора ОП20 г/т, расход жидкого стекла 75 г/т, время контактирования пульпы с собирателем 3 мин, время флотации в основной операции 45 6 мин, в первой перечистке 3 мин, во второйи третьей по 2 мин. Реагенты подавали только в основную флотацию, а перечистки проводили на свежей воде,При флотэции руды согласно способу50качество промпродуктов, близкое к питанию конкретной операции, устанавливали путем фракционного съема пены,Анализ результатов показывает, чтоспособ управления процессом флотациипри переработке руды одинакового качества позволяет больше чем на 5% увеличить извлечение ценного компонента в конечныйконцентрат. При этом содержание Р 20 ь вконцентрате повышэетсл на 0.1%,839637 И р и м е р 2. Флотировали медно-никелевую руду, Сравнительные опыты проводили в идентичных условиях как по режиму измельчения руды (53-55 класса - 0,074 мм), так и по расходу флотореагентов (ксантат 50 г/т, аэрофлат ЗО г/т, сода 2000 г/т). Опыты проводили по схеме; основная и контрольнаяфлотации.Сравнение результатов флотации показывает, что использование изобретения поФормула изобретения1. Способ управления процессом флотации, включающий разделение пенных продуктов на обогащенную и промпродуктовую части, возврат промпродуктовой части в голову флота ции, измерение содержания ценного компонента в исходном питании флотации и регулирование соотношения выходов обогащенной и промпродчктовой частей пенного продукта, отличающийся темчто, с целью повышения точности управления процессом флотации, извлечения ценных компонентов и качества получаемых концентратов. в промпродуктовой части измеряют содержание ценного компонента, определяют раэнсть содержаний ценного компонента в промпродуктовой части пенного продукта и исходном питании, а регулирование соотношения выходов обогащенной и промпродуктовой частей пенного продукта осуществляют прямо пропорционально разности содержаний ценного компонента в промпродукторой части пенного продукта и в исходном питании флотации. зво;:яет поэьСить извлечение никеля ня6, при повышении содержания никеля ьконцентрате,Таким образом, использование изобрете 5 ния позволяет эа счет стабилизации процессафлотации повысить технико-экономическивпоказатели процесса. 56) Авторское свидетельство СССР10 В 1443968, кл. В ОЗ О 1/00, 1988,2, Устройство управления процессомфлотации, включающее ряд флотационн-:.1:, 15 камер с блоками импеллеров, аэраторами.сливными порогами, приспособлениями для подачи питания и разгрузки хвостов, размещенными под сливными порогами приемными желобами для обогащенноь", и промпродуктовой частей пенногс продукта и пеносъемниками, блоки измерения содержания ценного компонента в питании флотации, приводы с тягами и исполни тельными механизмами, приспособлениядля возврата промпродуктовой части пенного продукта во флотационную камеру и связанные с блоками измерения и -.спслнительными механизмами вычислительные 30 блоки, отличающееся тем, что устройствоснабжено блЬками измерения содержания ценного компонента в промпродуктовой части пенного продукта, а приемные жело.ба для промпродуктовой части пенного 35 продукта выполнены с возможностью пе.ремещения внутри приемных желобов для обогащенной части пенного продукта и связаны с тягами, 18396371839637 игг Агащевюа ФаСоставитель В.МорозовТехред М,Моргентал Корректор, С. дактор С.Кулако Заказ роиэводственн эда ТиражНПО "П035, Москва, Ж ПодписноеРоспатентаРаушская наб 4 И тент", г. Ужгород, ул.Гага

Смотреть

Заявка

04712776, 03.07.1989

Горный институт Кольского филиала им. С. М. Кирова АН СССР

Шахматов Альберт Спиридонович, Шахматов Станислав Спиридонович, Федькин Владимир Николаевич, Смирнов Александр Васильевич

МПК / Метки

МПК: B03D 1/00

Метки: процессом, флотации

Опубликовано: 30.12.1993
