Способ отображения рельефно-точечного текста для слепых и устройство для его осуществления

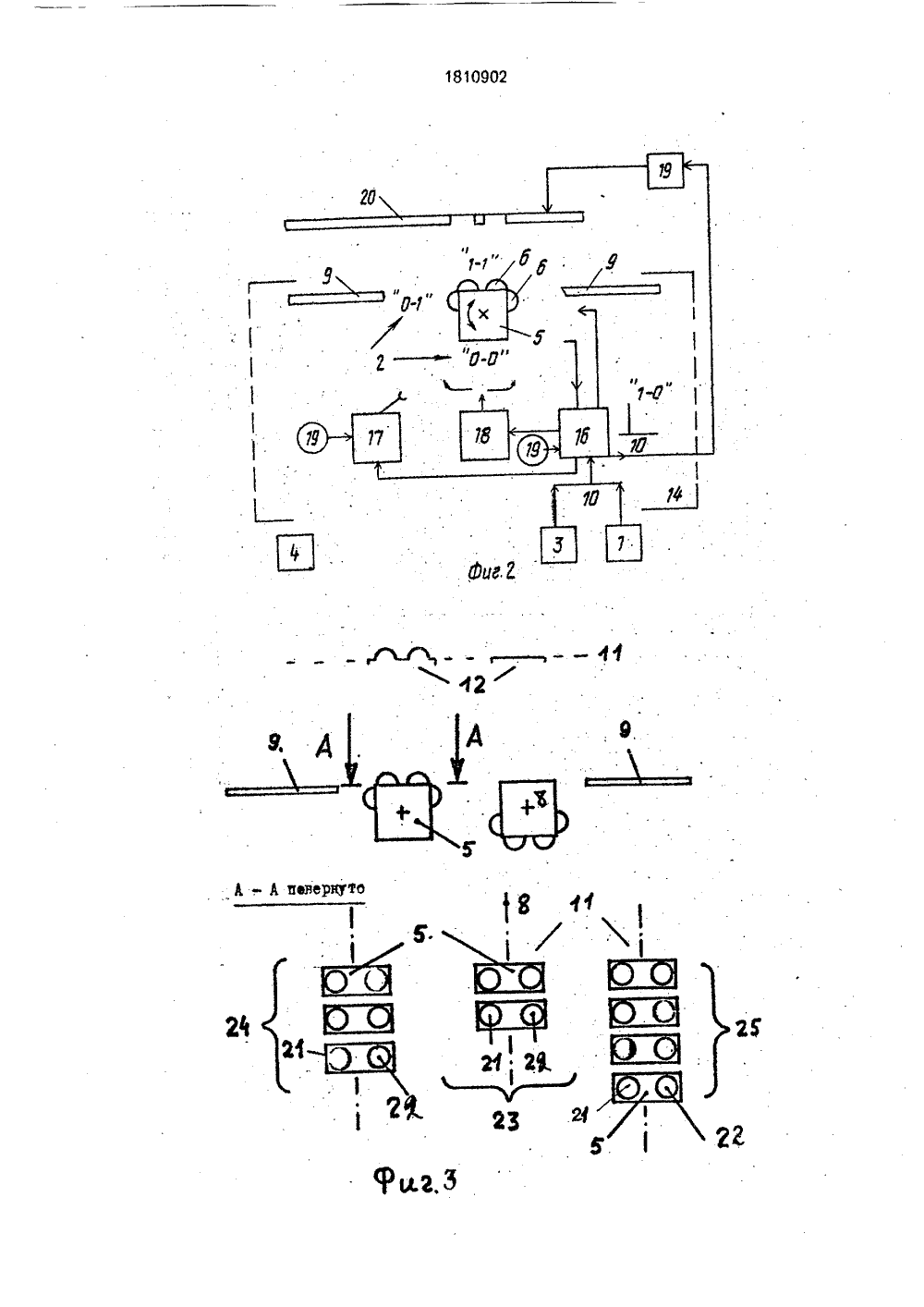

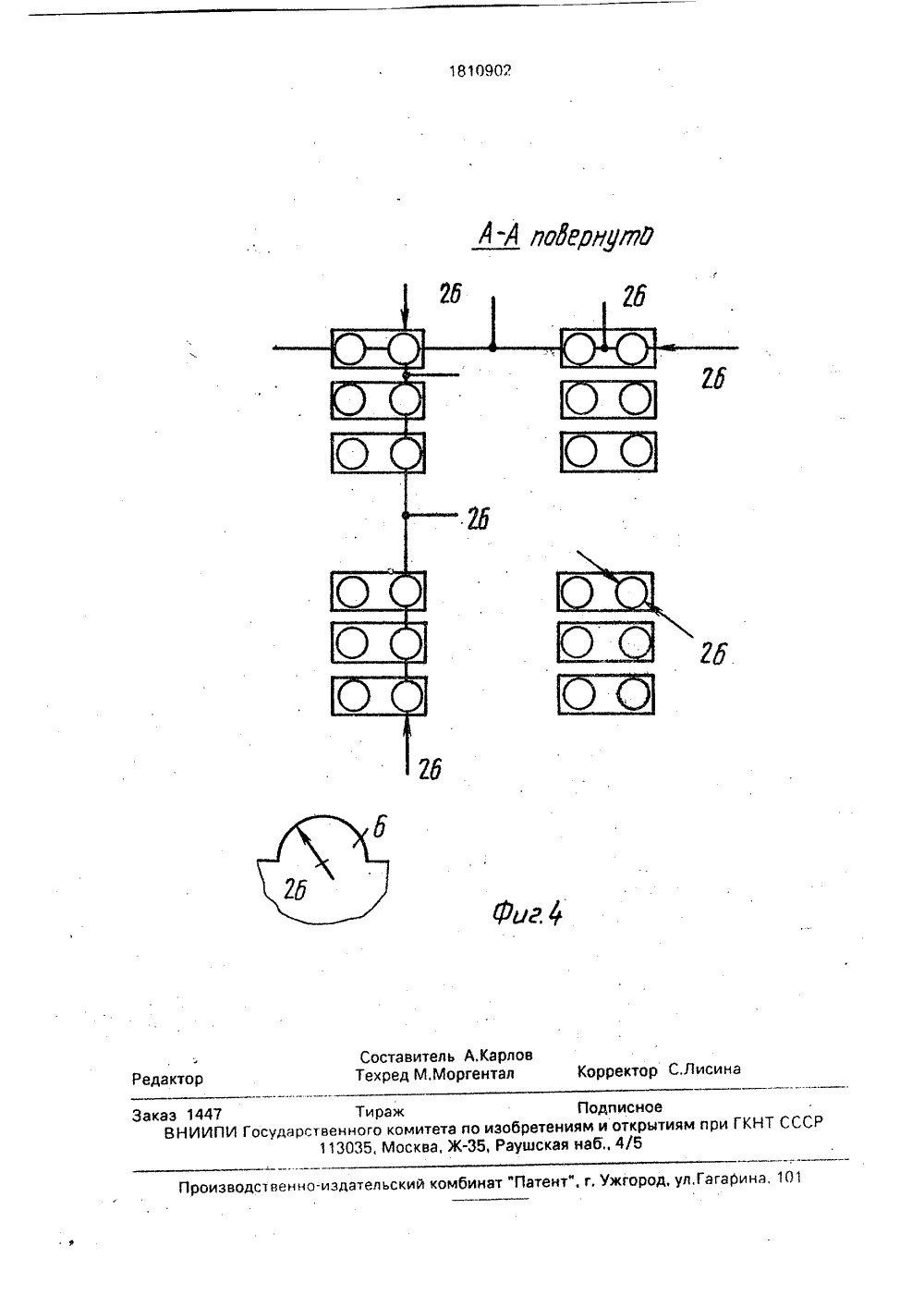

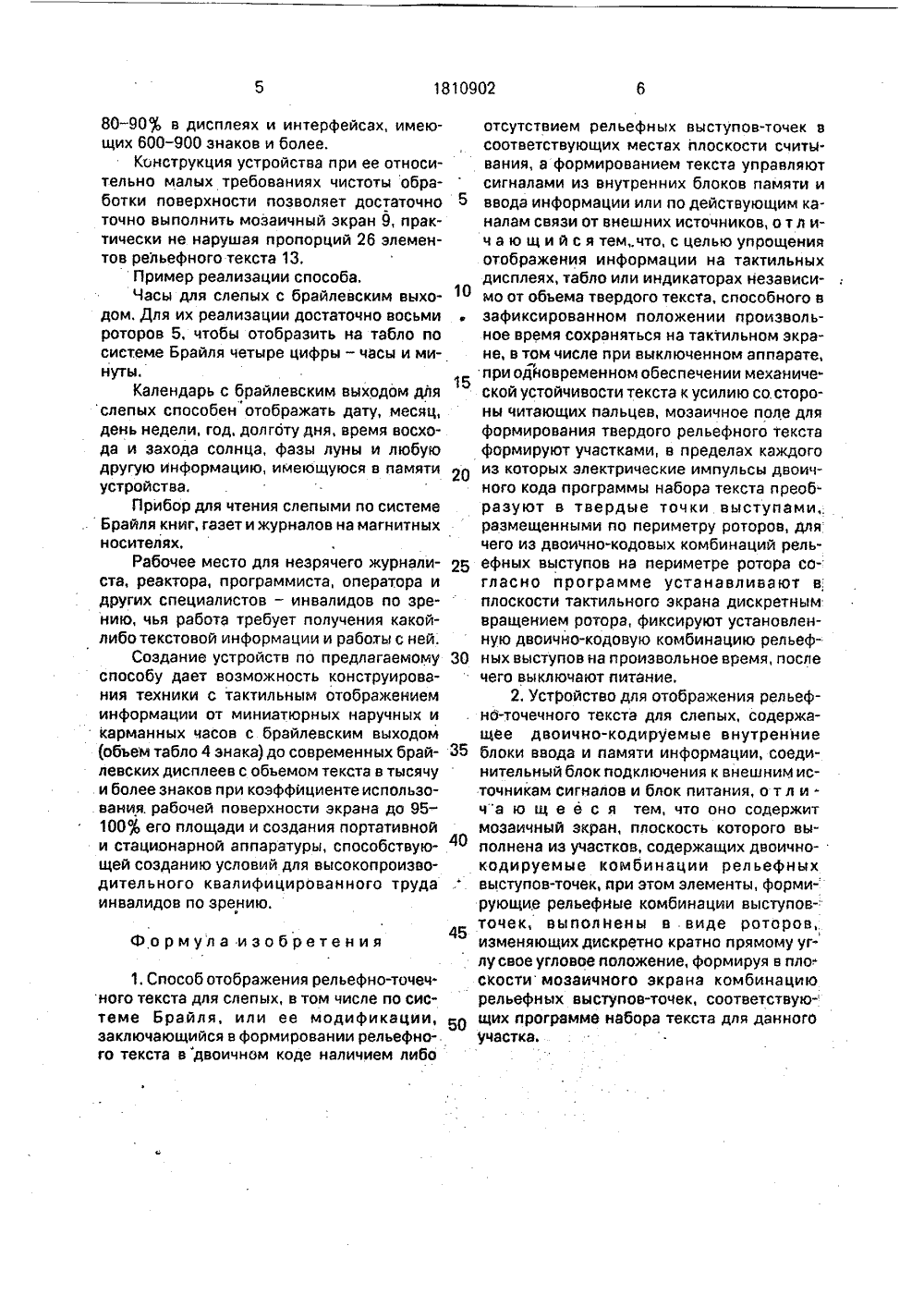

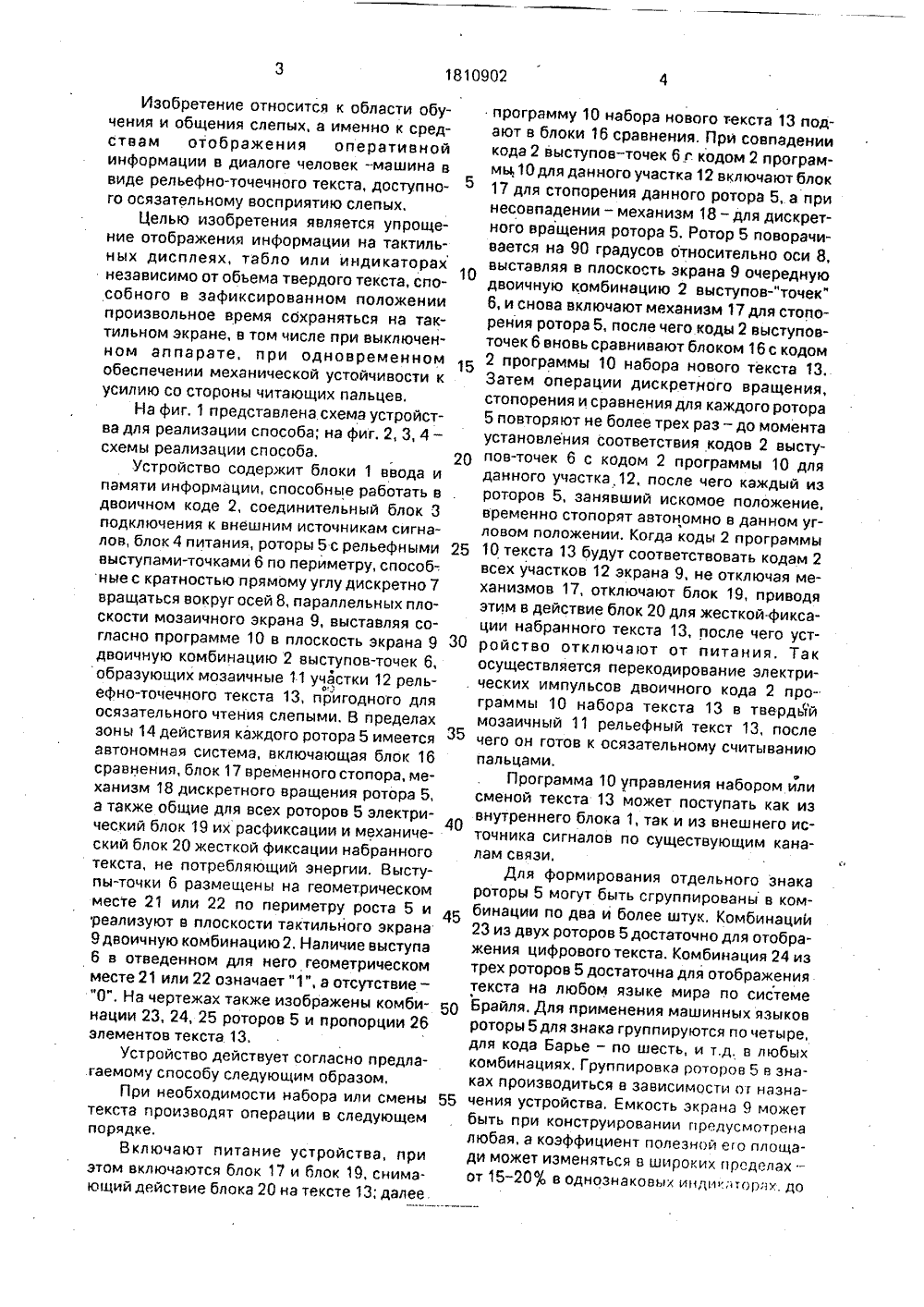

(51) ТЕНТНОР ОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР ГОСПАТЕНТ СССР) НИЯ БР ЕТЕЛЬСТВ 14 ОПИСАНИЕ И К АВТОРСКОМУ СВИ(54) СПОСОБ ОТОБРАЖЕНИЯ РЕЛЬЕФНО- ТОЧЕЧНОГО ТЕКСТА ДЛЯ СЛЕПЫХ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к средствам обучения и общения со слепыми, слепоглухими и слепонемыми, Цель изобретения - упрощение отображения информации с обеспечением возможности создания тактильных дисплеев, табло или индикаторов с любым объемом текста, способного в зафиксированном положении произвольное время сохраняться на тактильном экране, в т.ч, при выключенном аппарате, при одновременном повышении механической прочности текста, предохраняющий его от деформации при чтении пальцами. Сущкость изобретения состоит в создании компактного и универсального элемента формирования рельефного текста - ротора 5 с выступами, точками 6, вращающегося вокруг жестко укрепленной оси, что в сочетании с блоком 20 фиксации обеспечивает прочность рельефного текста и его сохранение при выключенном аппарате. Компактность элементов допускает создание дисплеев с любой емкостью текста - ат ми.ниатюрных наручных и карманных часов с четырьмя брайлевскими знаками до современных брайлевских интерфейсов объемом 1000 знаков и более. 2 с.п.ф-лы, 4 ил.Изобретение относится к области обучения и общения слепых, а именно к средствам отображения оперативной информации в диалоге человек -машина в виде рельефно-точечного текста, доступного осязательному восприятию слепых.Целью изобретения является упрощение отображения информации на тактильных дисплеях, табло или индикаторах независимо от обьема твердого текста, способного в зафиксированном положении произвольное время сохраняться на тактильном экране, в том числе при выключенном аппарате, при одновременном обеспечении механической устойчивости к усилию со стороны читающих пальцев.На фиг. 1 представлена. схема устройства для реализации способа; на фиг. 2, 3, 4 - схемы реализации способа,Устройство содержит блоки 1 ввода и памяти информации, способные работать в двоичном коде 2, соединительный блок 3 подключения к внешним источникам сигналов, блок 4 питания, роторы 5 с рельефными выступами-точками 6 по периметру, способ-. ные с кратностью прямому углу дискретно 7 вращаться вокруг осей 8, параллельных плоскости мозаичного экрана 9, выставляя согласно программе 10 в плоскость экрана 9 двоичную комбинацию 2 выступов-точек 6, образующих мозаичные 11 участки 12 рельо.ефно-точечного текста 13, пригодного для осязательного чтения слепыми. В пределах зоны 14 действия каждого ротора 5 имеется автономная система, включающая блок 16 сравнения, блок 17 временного стопора, механизм 18 дискретного вращения ротора 5, а также общие для всех роторов 5 электрический блок 19 их расфиксааии и механический блок 20 жесткой фиксации набранного текста, не потребляющий энергии. Выступы-точки 6 размещены на геометрическом месте 21 или 22 по периметру роста 5 и реализуют в плоскости тактильного экрана 9 двоичную комбинацию 2. Наличие выступа 6 в отведенном для него геометрическом месте 21 или 22 означает "1", а отсутствие - "0". На чертежах также изображены комбинации 23, 24, 25 роторов 5 и пропорции 26 элементов текста. 13.Устройство действует согласно предла.гаемому способу следующим образом,При необходимости набора или смены текста производят операции в следующем порядке,Включают питание устройства, при этом включаются блок 17 и блок 19, снимающий действие блока 20 на тексте 13; далее программу 10 набора нового текста 13 подают в блоки 16 сравнения, При совпадении кода 2 выступов-точек 6 с кодом 2 программы,10 для данного участка 12 включают блок 17 для стопорения данного ротора 5, а при несовпадении - механизм 18 - для дискретного вращения ротора 5, Ротор 5 поворачивается на 90 градусов относительно оси 8, выставляя в плоскость экрана 9 очередную двоичную комбинацию 2 выступов-"точек" 6, и снова включают механизм 17 для стопорения ротора 5, после чего коды 2 выступов- точек 6 вновь сравнивают блоком 16 с кодом 15 2 программы 10 набора нового текста 13.Затем операции дискретного вращения, стопорения и сравнения для каждого ротора 5 повторяют не более трех раз - до момента установления соответствия кодов 2 выступов-точек 6 с кодом 2 программы 10 для данного участка 12, после чего каждый из роторов 5, занявший искомое положение, временно стопорят автономно в данном угловом положении. Когда коды 2 программы 25 10 текста 13 будут соответствовать кодам 2всех участков 12 экрана 9, не отключая механизмов 17, отключают блок 19, приводя этим в действие блок 20 для жесткой фиксации набранного текста 13, после чего уст ройство отключают от питания. Такосуществляется перекодирование электрических импульсов двоичного кода 2 программы 10 набора текста 13 в твердь 1 й мозаичный 11 рельефный текст 13, после 35 чего он готов к осязательному считываниюпальцами.РПрограмма 10 управления набором илисменой текста 13 может поступать как из внутреннего блока 1, так и из внешнего источника сигналов по существующим каналам связи.Для формирования отдельного знакароторы 5 могут быть сгруппированы в ком бинааии по два и более штук. Комбинации23 из двух роторов 5 достаточно для отображения цифрового текста, Комбинация 24 из трех роторов 5 достаточна для отображения текста на любом языке мира по системе 50 Брайля. Для применения машинных языковроторы 5 для знака группируются по четыре, для кода Барье - по шесть, и т.д, в любых комбинациях. Группировка роторов 5 в знаках производиться в зависимости от назна чения устройства, Емкость экрана 9 можетбыть при конструировании предусмотрена любая, а коэффициент полезной ео площади может изменяться в широких цределах - от 15 - 20,4 в однознаковых инди.д",орах. до80 - 90 ф, в дисплеях и интерфейсах, имеющих 600 - 900 знаков и более,Конструкция устройства при ее относительно малых требованиях чистоты обработки поверхности позволяет достаточно точно выполнить мозаичный экран 9, практически не нарушая пропорций 26 элементов рельефного текста 13,Пример реализации способа.Часы для слепых с брайлевским выходом. Для их реализации достаточно восьми роторов 5, чтобы отобразить на табло по системе Брайля четыре цифры - часы и минуты.Календарь с брайлевским выходом для слепых способен отображать дату, месяц, день недели, год, долготу дня, время восхода и захода солнца, фазы луны и любую другую информацию, имеющуюся в памяти устройства.Прибор для чтения слепыми по системе Брайля книг, газет и журналов на магнитных носителях.Рабочее место для незрячего журналиста, реактора, программиста, оператора и других специалистов - инвалидов по зрению, чья работа требует получения какойлибо текстовой информации и работы с ней.Создание устройств по предлагаемому способу дает возможность конструирования техники с тактильным отображением информации от миниатюрных наручных и карманных часов с брайлевским выходом (объем табло 4 знака) до современных брай- левских дисплеев с объемом текста в тысячу и более знаков при коэффициенте использования. рабочей поверхности экрана до 95- 100 его площади и создания портативной и стационарной аппаратуры, способствующей созданию условий для высокопроизводительного квалифицированного труда инвалидов по зрению.Формула изобретения1. Способ отображения рельефно-точечного текста для слепых, в том числе по системе Брайля, или ее модификации, заключающийся в формировании рельефного текста вдвоичном коде наличием либоотсутствием рельефных выступов-точек в соответствующих местах плоскости считывания, а формированием текста управляют сигналами из внутренних блоков памяти и 5 ввода информации или по действующим каналам связи от внешних источников, о т л ич а ю щ и й с я темчто, с целью упрощения отображения информации на тактильных дисплеях, табло или индикаторах независи мо от объема твердого текста, способного взафиксированном положении произвольное время сохраняться на тактильном экране, в том числе при выключенном аппарате, при одйовременном обеспечении механической устойчивости текста к усилию со. стороны читающих пальцев, мозаичное поле для формирования твердого рельефного текста формируют участками, в пределах каждого из которых электрические импульсы двоичного кода программы набора текста преобразуют в твердые точки выступами, размещенными по периметру роторов, для чего из двоично-кодовых комбинаций рельефных выступов на периметре ротора со 30 35 40 Ф 45 50 гласно программе устанавливают в плоскости тактильного экрана дискретным вращением ротора, фиксируют установленную двоично-кодовую комбинацию рельефных выступов на произвольное время, после чего выключают питание,2. УстРойство для отображения рельефнб-точечного текста для слепых, содержащее двоична-кодируемые внутренние блоки ввода и памяти информации, соединительный блок подключения к внешним источникам сигналов и блок питания, о т л ич"а ю щ е е с я тем, что оно содержит мозаичный экран, плоскость которого выполнена из участков, содержащих двоичнокодируемые комбинации рельефных выступов-точек, дри этом элементы, формирующие рельефные комбинации выступов- точек, выполнены в виде роторов, изменяющих дискретно кратно прямому углу свое угловое положение, формируя в пло скости мозаичного экрана комбинацию рельефных выступов-точек, соответствую- щих программе набора текста для данногОучастка.А -А ппдерюутд ставитель А,Карловред М,Моргентал Тираж Подписноественного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
