Устройство для раздачи концентрированных кормов при привязном содержании животных

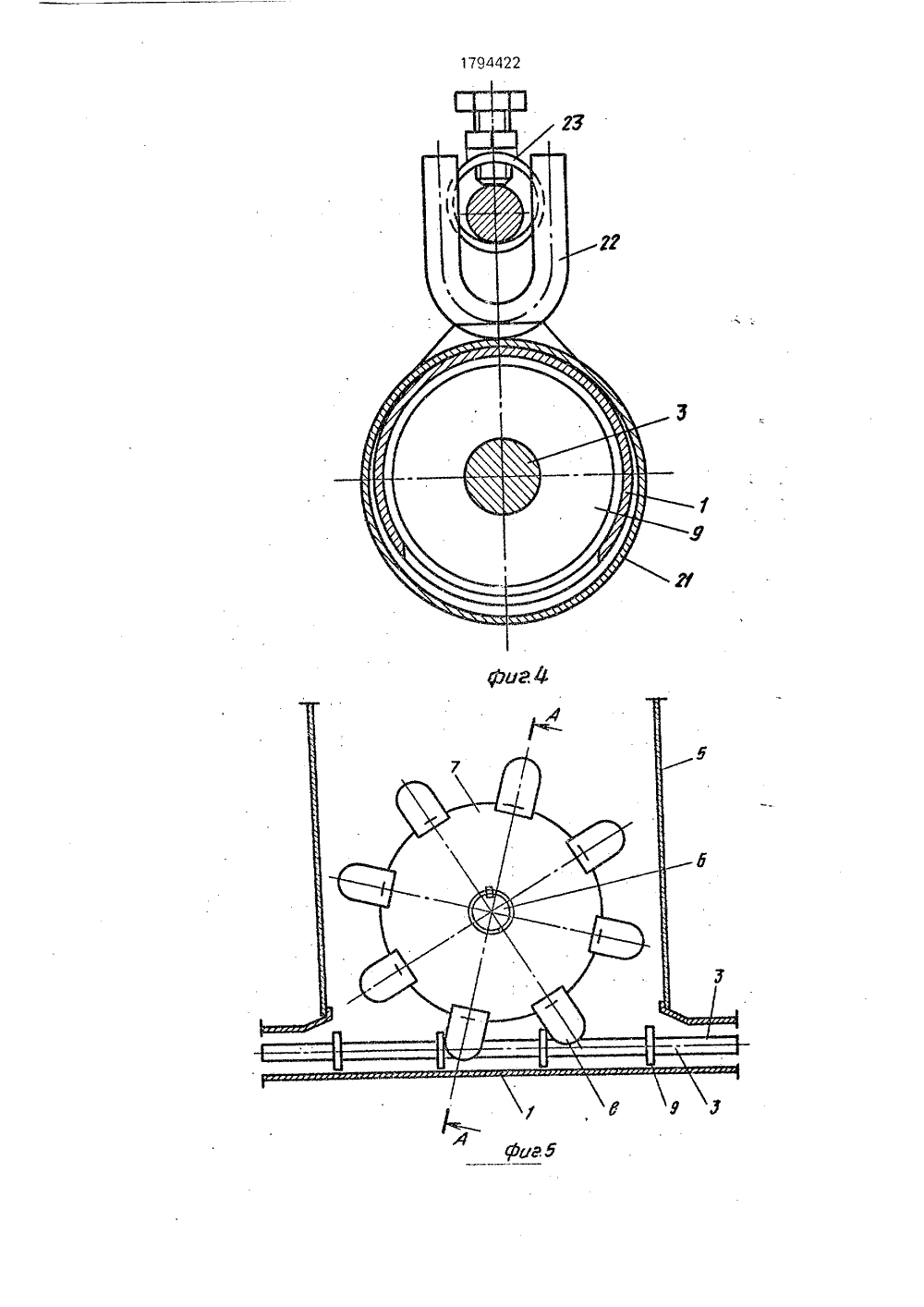

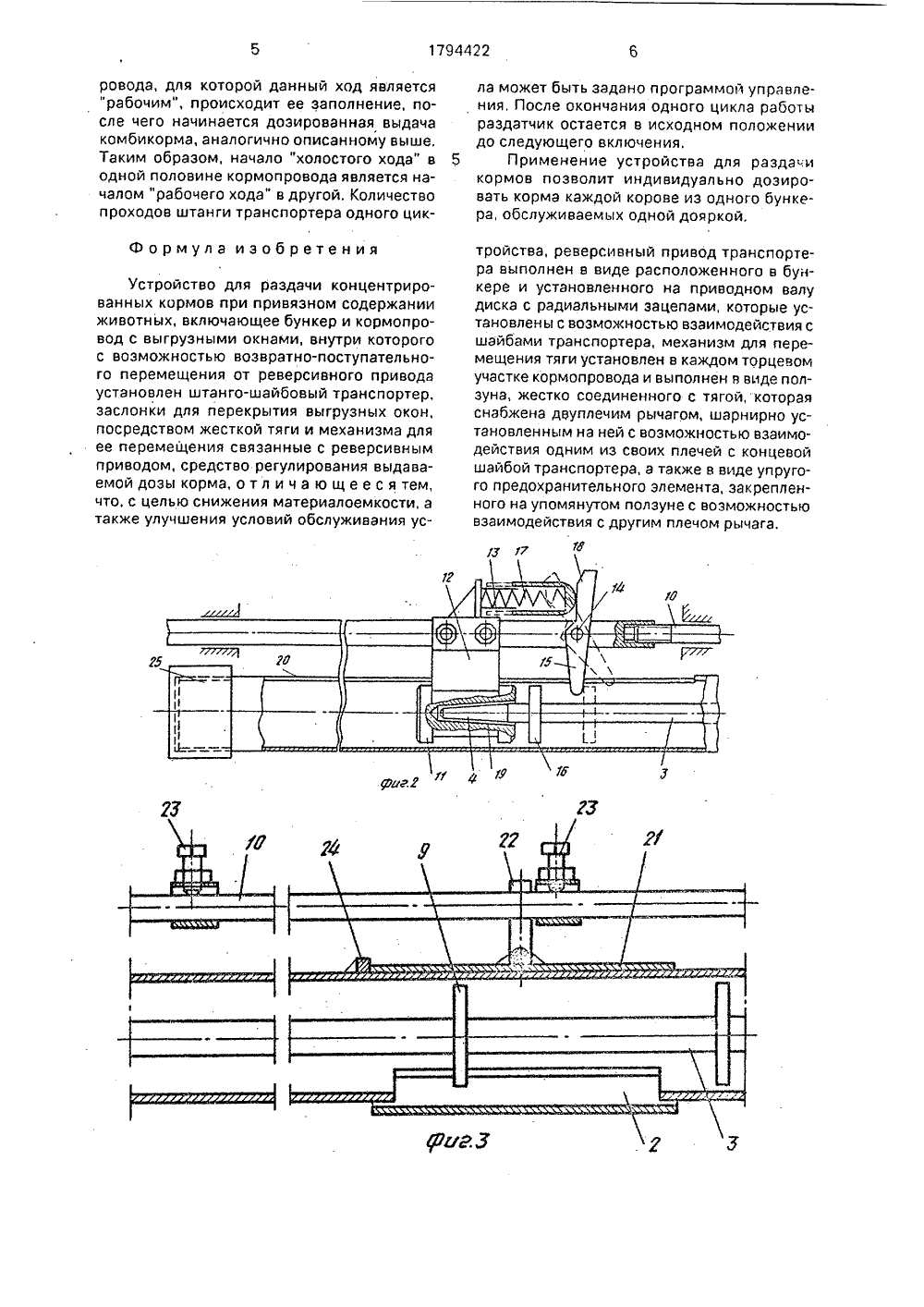

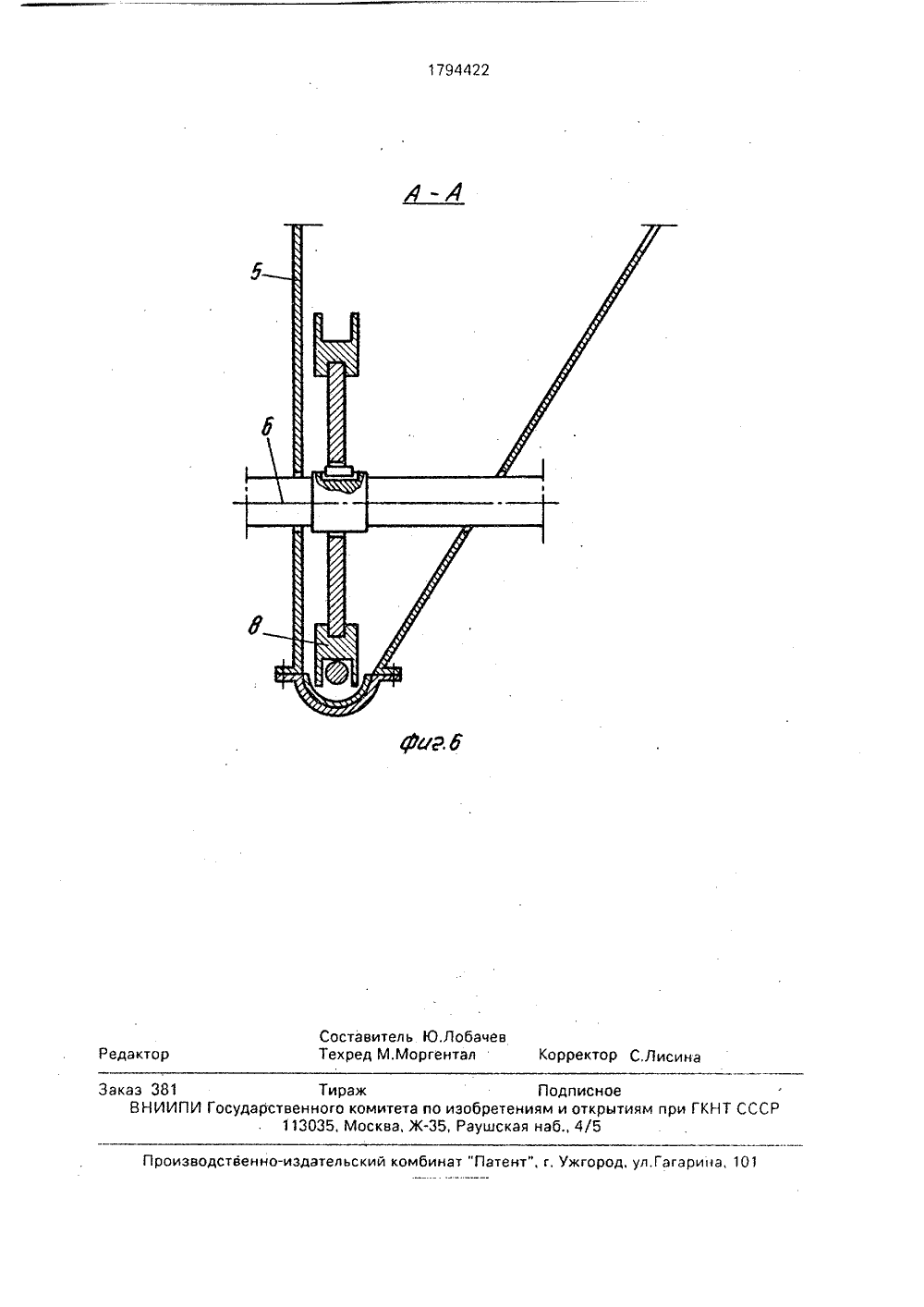

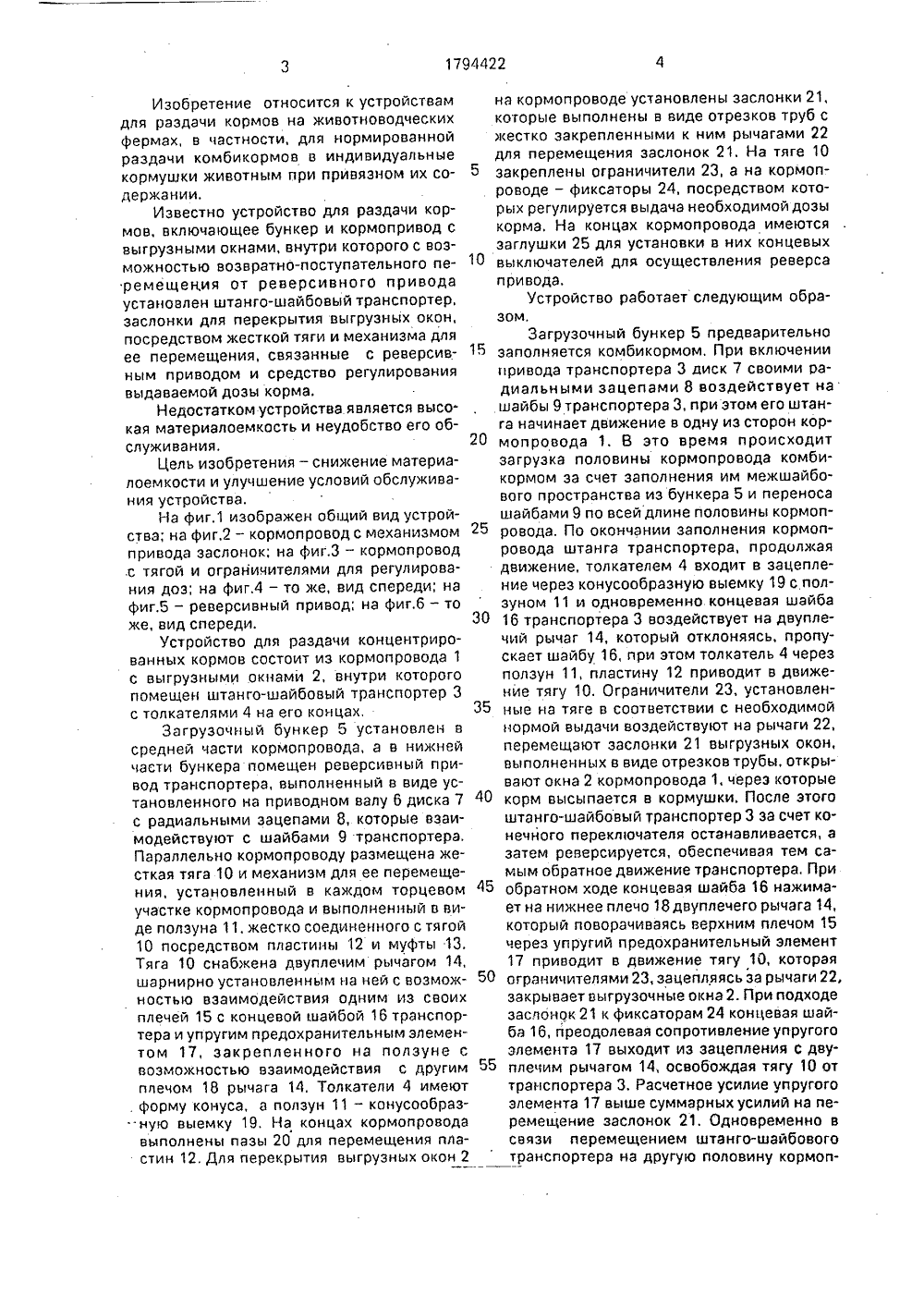

(51 НОЕ ПАТЕНТНОССРССР) ГОСУДАРСТВ ВЕДОМСТВО ГОСПАТЕНТ БРЕТЕН ПИСА АВТОРСКО ВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР М733578, кл, А 01 К 5/02, 1980.Авторское свидетельство СССР гв549112, кл, А 01 К 5/00, 1975,(54) УСТРОЙСТВО ДЛЯ РАЗДАЧИ КОНЦЕНТРИРОВАННЫХ КОРМОВ ПРИ ПРИВЯЗНОМ СОДЕРЖАНИИ ЖИВОТНЫХ(57) Изобретение относится к устройствамдля раздачи концентрированных кормовпри привязном содержании животных. Устройство содержит загрузочный бункер 5кормопровод 1 с выгрузными окнами 2,Внутри кормопровода 1 размещен снабженный реверсивным приводом шайбовый транспортер 3, на котором закреплены толкатели 4, взаимодействующие посредством механизма привода заслонок 21 с тягой 10, установленной параллельно кормопроводу 1 с возможностью возвратно-поступательного перемещения, Реверсивный привод выполнен в виде толкающего диска 7 с радиальными зацепами 8, взаимодействующими с шайбами транспортера 3, Механизмы привода заслонок 21 выгрузочных окон снабжены П-образными рычагами 22 и выполнены в виде муфт с пружинами сжатия, закрепленных на тягах 10, втулки установлены в кормопроводе. Рычаги 22 взаимодействуют с пружиной и крайними шайбами. Тяги 10 имеют упоры для взаимодействия с П-образными рычагами 22, закрепленные с возможностью продольного перемещения вдоль тяги. 6 ил,Изобретение относится к устройствамдля раздачи кормов на животноводческихфермах, в частности, для нормированнойраздачи комбикормов в индивидуальныекормушки животным при привязном их содержании.Известно устройство для раздачи кормов, включающее бункер и кормопривод свыгрузными окнами, внутри которого с воэможностью возвратно-поступательного перемещения от реверсивного приводаустановлен штанго-шайбовый транспортер,заслонки для перекрытия выгрузных окон,посредством жесткой тяги и механизма дляее перемещения, связанные с реверсивным приводом и средство регулированиявыдаваемой дозы корма,Недостатком устройства является высокая материалоемкость и неудобство его обслуживания,Цель изобретения - снижение материалоемкости и улучшение условий обслуживания устройства.На фиг,1 изображен общий вид устройства; на фиг.2 - кормопровод с механизмомпривода заслонок; на фиг.3 - кормопровод.с тягой и ограничителями для регулирования доз; на фиг.4 - то же, вид спереди, нафиг,5 - реверсивный привод; на фиг,6 - тоже, вид спереди.Устройство для раздачи концентрированных кормов состоит из кормопровода 1с выгруэными окнами 2, внутри которогопомещен штанго-шайбовый транспортер 3с толкателями 4 на его концах,Загрузочный бункер 5 установлен всредней части кормопровода, а в нижнейчасти бункера помещен реверсивный привод транспортера, выполненный в виде установленного на приводном валу 6 диска 7с радиальными зацепами 8, которые взаимодействуют с шайбами 9 транспортера,Параллельно кормопроводу размещена жесткая тяга 10 и механизм для ее перемещения, установленный в каждом торцевомучастке кормопровода и выполненный в виде ползуна 11, жестко соединенного с тягой10 посредством пластины 12 и муфты 13.Тяга 10 снабжена двуплечим рычагом 14,шарнирно установленным на ней с возможностью взаимодействия одним из своихплечей 15 с концевой шайбой 16 транспортера и упругим предохранительным элементом 17, закрепленного на ползуне свозмокностью взаимодействия с другимплечом 18 рычага 14, Толкатели 4 имеют. форму конуса, а полэун 11 - конусообраз"ную выемку 19. На концах кормопроводавыполнены пазы 20 для перемещения пластин 12. Для перекрытия выгрузных окон 2102025 на кормопроводе установлены заслонки 21, которые выполнены в виде отрезков труб с жестко закрепленными к ним рычагами 22 для перемещения заслонок 21. На тяге 10закреплены ограничители 23, а на кормопроводе - фиксаторы 24, посредством которых регулируется выдача необходимой дозы корма. На концах кормопровода имеются заглушки 25 для установки в них концевых выключателей для осуществления реверса привода.Устройство работает следующим образом,Загрузочный бункер 5 предварительнозаполняется комбикормом, При включениипривода транспортера 3 диск 7 своими радиальными зацепами 8 воздействует на шайбы 9 транспортера 3, при этом его штанга начинает движение в одну иэ сторон кормопровода 1. В это время происходит загрузка половины кормопровода комбикормом за счет заполнения им межшайбового пространства из бункера 5 и переноса шайбами 9 по всей длине половины кормопровода. По окончании заполнения кормопровода штанга транспортера, продолжаядвижение, толкателем 4 входит в зацепле 30 35 40 55 ние через конусообразную выемку 19 с ползуном 11 и одновременно концевая шайба 16 транспортера 3 воздействует на двуплечий рычаг 14, который отклоняясь, пропускает шайбу 16, при этом толкатель 4 через ползун 11, пластину 12 приводит в движение тягу 10. Ограничители 23, установленные на тяге в соответствии с необходимой нормой выдачи воздействуют на рычаги 22, перемещают заслонки 21 выгрузных окон, выполненных в виде отрезков трубы, открывают окна 2 кормопровода 1, через которые корм высыпается в кормушки, После этого штанго-шайбовый транспортер 3 за счет конечного переключателя останавливается, а затем реверсируется, обеспечивая тем самым обратное движение транспортера, При обратном ходе концевая шайба 16 нажимает на нижнее плечо 18 двуплечего рычага 14, который поворачиваясь верхним плечом 15 через упругий предохранительный элемент 17 приводит в движение тягу 10, которая ограничителями 23, зацепляясь эа рычаги 22, закрывает выгрузочные окна 2. При подходе заслонок 21 к фиксаторам 24 концевая шайба 16, преодолевая сопротивление упругого элемента 17 выходит иэ зацепления с двуплечим рычагом 14, освобождая тягу 10 от транспортера 3. Расчетное усилие упругого элемента 17 выше суммарных усилий на перемещение заслонок 21. Одновременно в связи перемещением штанго-шайбового транспортера на другую половину кормоп1794422 ровода, для которой данный ход является "рабочим", происходит ее заполнение, после чего начинается дозированная выдача комбикорма, аналогично описанному выше, Таким образом, начало "холостого хода" в одной половине кормопровода является началом "рабочего хода" в другой, Количество проходов штанги транспортера одного цикФормула изобретения Устройство для раздачи концентрированных кормов при привязном содержании животных, включающее бункер и кормопровод с выгрузными окнами, внутри которого с воэможностью возвратно-поступательного перемещения от реверсивного привода установлен штанго-шайбовый транспортер, заслонки для перекрытия выгрузных окон, посредством жесткой тяги и механизма для ее перемещения связанные с реверсивным приводом, средство регулирования выдаваемой дозы корма, о т л и ч а ю щ е е с я тем, что, с целью снижения материалоемкости, а также улучшения условий обслуживания усла может быть задано программой управления, После окончания одного цикла работы раздатчик остается в исходном положении до следующего включения.5 Применение устройства для раздачикормов позволит индивидуально дозировать корма каждой корове из одного бункера, обслуживаемых одной дояркой. тройства, реверсивный привод транспортера выполнен в виде расположенного в бункере и установленного на приводном валу диска с радиальными зацепами, которые установлены с возможностью взаимодействия с шайбами транспортера, механизм для перемещения тяги установлен в каждом торцевом участке кормопровода и выполнен в виде ползуна, жестко соединенного с тягой,которая снабжена двуплечим рычагом, шарнирно установленным на ней с возможностью взаимодействия одним из своих плечей с концевой шайбой транспортера, а также в виде упругого предохранительного элемента, закрепленного на упомянутом ползуне с воэможностью взаимодействия с другим плечом рычага.гю1794422 Составитель Ю,Лобачев Техред М,Моргентал Корректор С,Лисина Редактор Производственно-издательский комбинат "Патент", г, Ужгород. ул,Гагарина, 101 Заказ 381 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
