Ножевая головка для обработки кроны деревьев

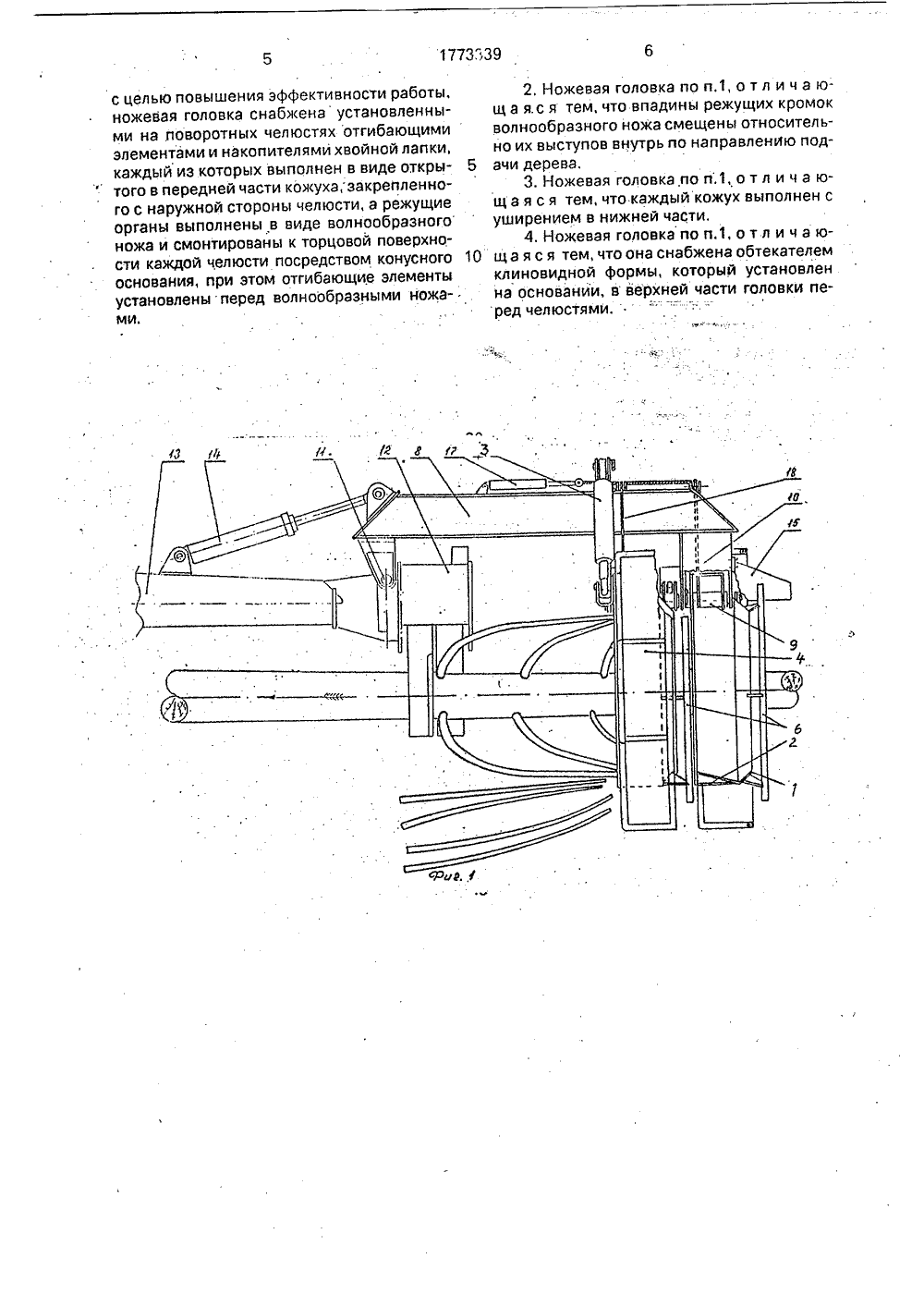

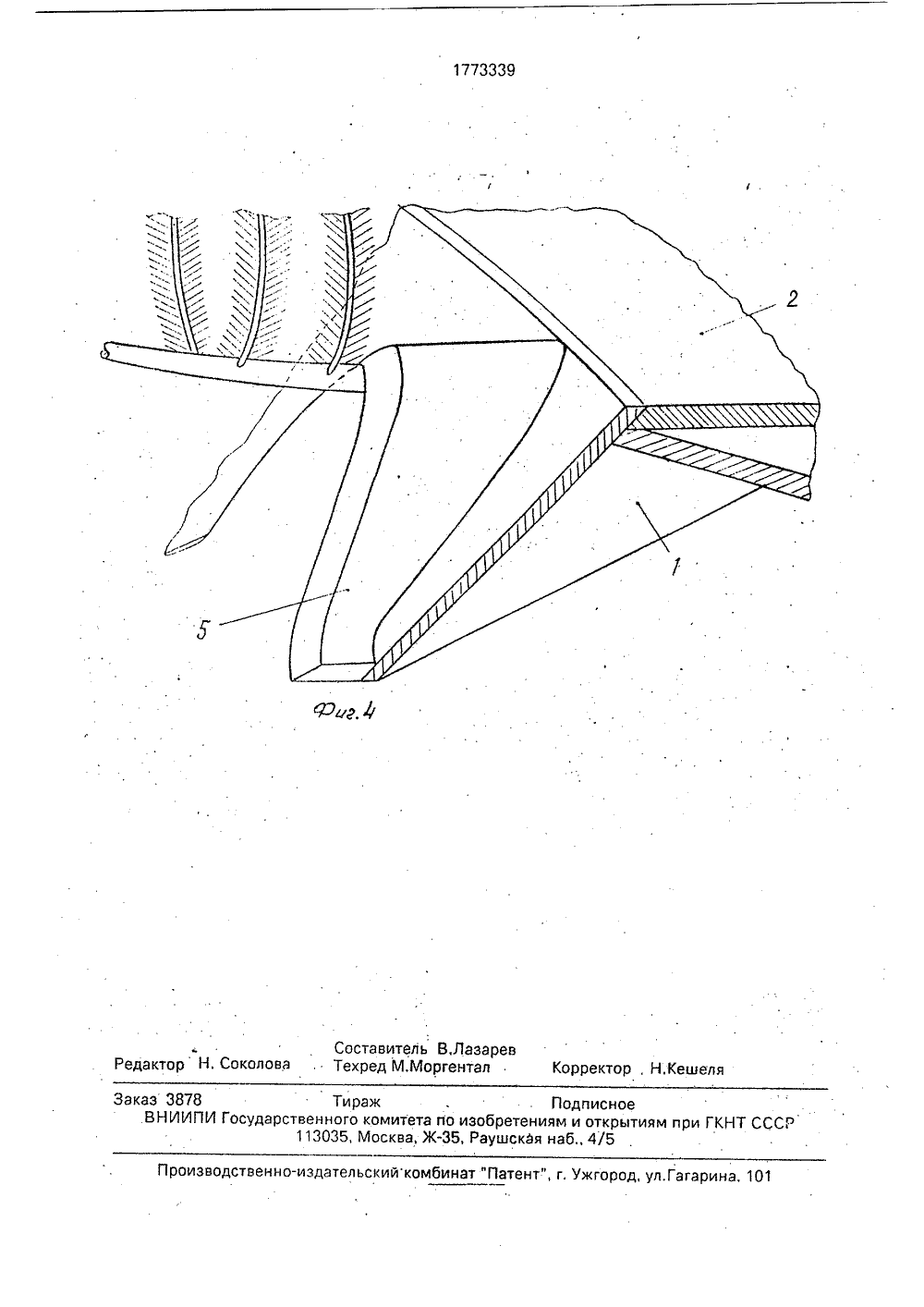

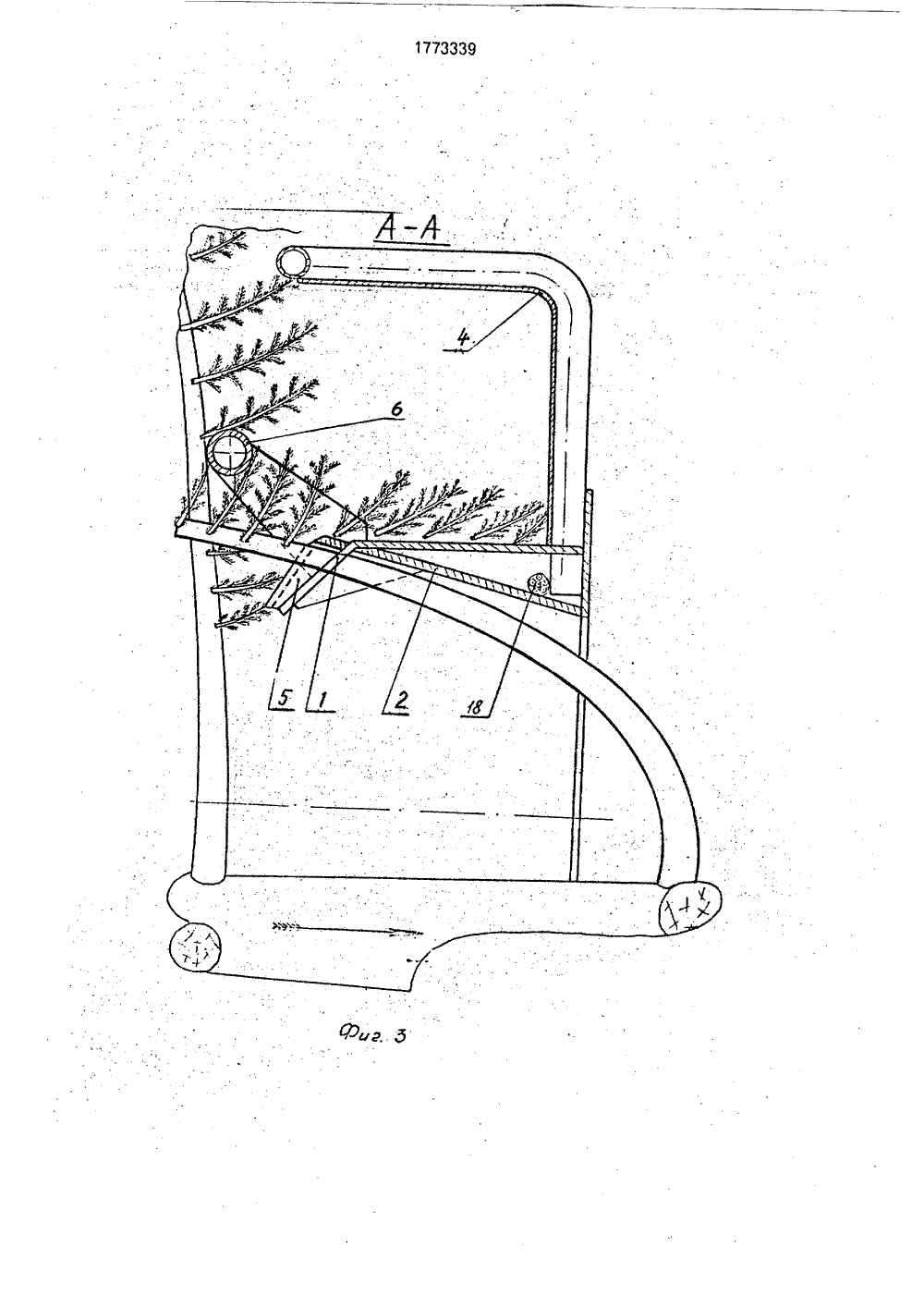

(19) 5 А 01 0 23/097 ИЗОБРЕТЕНСВИДЕТЕЛЬСТВУ САНИЕ АВТОРСКО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Карельский научно-исследовательский институт лесной промышленности(56) Авторское свидетельство СССР М 939198, кл. В 27 1 1/00, 1981,(54) НОЖЕВАЯ ГОЛОВКА ДЛЯ ОБРАБОТКИ КРОНЫ ДЕРЕВЬЕВ(57) Использование; в оборудовании лесной :промышленности и лесного хозяйства для обработки деревьев с кроной, Сущность изобретения: ножевая головка содержит шарнирно установленные на основании поворотные челюсти 2, режущие органы в виде . волнообразного ножа 5, который смонтирован к торцовой поверхности каждой челюсти посредством конусообразного основа.ния 1, причем впадины 7 режущих кромок волнообразного ножа смещены относительно их выступов внутрь по направлению подачи дерева, и привод 3 поворота челюстей, Ножевая головка снабжена установленными на поворотных челюстях и перед волйообразными ножами 5 отгибающими элементами 6 и накопителями хвойной лапки. Каждый из накопителей выполнен в виде открытого в передней части кожуха 4 с уширением в нижней части. Кожух закреплен с наружной стороны челюсти. Кроме того, ножевая головка, снабжена обтекателем 15 клиновидной формы, который установлен на основании в верхйей части головки перед челюстями, Предложенная конструкция ножевой головки позволит обрезать хвойную лапку с сучьев в чистом виде. 3 з.п.ф-лы, 4 ил.С:Изобретение относится к оборудова- В зоне кроны опускают нокевую голонию для обработки деревьев с кроной и вкус раскрытыми поворотными челюстямиможет быть использовано в лесной про на дерево и, охватывая крону, смыкаютмышленности и лесном хозяйстве. их. При протаскивании дерева подъемом -Целью изобретения является повыше опусканием ножевой головки установку еение эффективности работы. регулируют так, чтобы ствол дерева нахоНа фиг,1 показана ножевая головка для дился примерно в центре контура, ограниобработки кроны деревьев вид сбоку);-на ченного челюстями 2. При этом во времяфиг.2 - тоже, вид спереди; на фиг.З - сече- протаскивания дерева сучья, соприкасание А-А на фиг.2; на фиг,4 - аксойометриче ясь с отгибающими элементами 6, установская проекция. секции волнообразного ленными на поворотных челюстях 2,ножа.: .; .,сгибаются, тем самым они подводятся подНожевая головка для обработкй кроны определенным оптимальным углом к режудеревьев включает шарнирйо установлен- щим кромкам волнообразных ножей 5, коные на конусном основании 1 поворотные 15 торые срезают с них лапку. Благодарячелюсти 2, режущие органы и привод 3 по- малому радиусу впадин 7 волнообразныхворота челюстей. Ножевая головка снабже- ножей 5 койцы сучьев, покрытые зеленьюна накопителями хвойной лапки, каждый из диаметром менее 8 мм, заклиниваются вкоторых выполнен в виде открытого в пере- этих впадинах и отрезаются от более толдней части кожуха 4, закрепленного с на стых частей сучьев. В верхней части ноже-ружной стороны челюстей 2, Кожух 4 вой головки надвигающиеся на нее сучьявыполнен уширяющимся в нижней части; отводятся обтекателем 15 в зоны волнообРекущие органы выполнены-в виде волна- разных ножей 5, Срезанная с сучьев зеобразного ножа 5 и смонтированы на торцо- лень последующими надвигающимися навой поверхности каждой челюсти 25 волнообразные ножи 5 сучьями заталкивапосредством конусного основания 1, Перед ются в кожух 4 накопителя, Очищенные откаждымволнообразным ножом 5 установ- древесной зелени сучья, оставшиеся нален отгибающий элемент 6. Впадины 7 ре- стволе дерева, затем срезаются ножами за- .жущих кромок волнообразного ножа 5 хватно-срезающей сучкорезной головки 12.смещены относительно их выступов внутрь 30 При обработке дерева копирование его кропо найравлению подачи. Поворотные чела- ны осуществляется с помощью поворотныхсти 2 с режущими органами устайовлены на челюстей 2 ножевой головки в автоматичебалке 8 с помощью осей 9 и соединены . ском,ручномилисовмеценномрежиме.Помеждусобойуравнительнойтягой 10,одйо- сле очистки от сучьев ствол деревавременно выполняющей роль передачи уси сбрасывают в штабель, поворачиваютстрелия с одной челюсти 2 на другую. Балка 8, лу 13, открывают заслонки 16 кожуха 4 но- .нокевойголовкиможеткрепиться наверх-жевой головки и накопленную зеленьней оси 11 захватно-срезающей головки 12 выгружают в кучу или переносной контейСтрелы 13 сучкорезной машины. Подъем и нер, расположенные между валом сучьев иопускание ножевой головки осуществляет; сучкорезной машиной, Далее цикл обработся гидроцилиндром 14. На конусномосно- ки следующего дерева повторяется,вании 1 в верхней части ножевой головки Заявляемая ножевая головка позволяетперед йоворотнцми челюстями 2 установ- отделить отсучьев чистую высококачественлен обтекатель 15 клиновидной формы. В - ную зелень, исключить лишние и ненужйыенижйей части кожухи 4 поворотных челю операции измельчение и сортирование);стей 2 снабжены заслонками 16, которые " она имеет простуюконструкцию, небольприводятся в действие от гидроцилиндров шие габариты, позвбляющие легко монти 17 через трособлочную систему. На пово-,ровать ее перед захватно-срезающейротныхчелюстях 2 тросики 18 трособлочной головкой самоходной сучкорезной машисистемы установлены внутри их коробчатой 50 ны,конструкцйи." , . Все это позволяет существенно повыНожевая головка работает Следующим сить эффективность использования сучкообразом;резных машин.Дерево из штабеля захватывается захватно-срезающей сучкорезной головкой 12 55 Ф о р м у л а и 3 о б р е т е н и я(при этом ножевая головка с раскрытыми 1. Ножевая головка для обработки кроповоротными челюстями 2 поднята в верх-ны деревьев, включающая шарнирно устанее положение - на чертеже не показано) и новленные на основании поворотныепротаскивается через ее сомкнутые ножи с челюсти, режущие органы и привод поворопомощьюпротаскивающего механизма. та челюстей, о т л и ч а ю щ а я с я тем,что,1773,"39 Р г д с целью повышения эффективности работы, ножевая головка снабжена установленными на поворотных челюстях отгибающими элементами и накопителями хвойной лапки, каждый из которых выполнен в виде открытого в передней части кожуха,закрепленного с наружной стороны челюсти, а режущие органы выполнены в виде волнообразного ножа и смонтированы к торцовой поверхности каждой челюсти посредством конусного 10 основания, при этом отгибающие элементы установлены перед волнообразными ножами. 2, Ножевая головка по п.1, о т л и ч а ющ а я.с я тем, что впадины режущих кромок волнообразного ножа смещены относительно их выступов внутрь по направлению подачи дерева,3. Ножевая головка по п,1, о т л и ч а ющ а я с я тем, что каждый кожух выполнен с уширением в нижней части.4, Ножевая головка по п.1, о т л и ч а юща я с я тем, что она снабжена обтекателем клиновидной формы, который установлен на основании, в верхней части головки перед челюстями.1773339 Составитель В.ЛазаревРедактор Н. Соколова Техред М.Моргентал Коррект ешел оизводственно-издательскийкомбинат "Патент", г. Ужгород, ул.Гагарин аказ 3878 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
