Устройство введения сигналов индексов телевизионных программ в видеосигнал испытательной таблицы

Номер патента: 1753621

Автор: Кузьмичев

ZIP архив

Текст

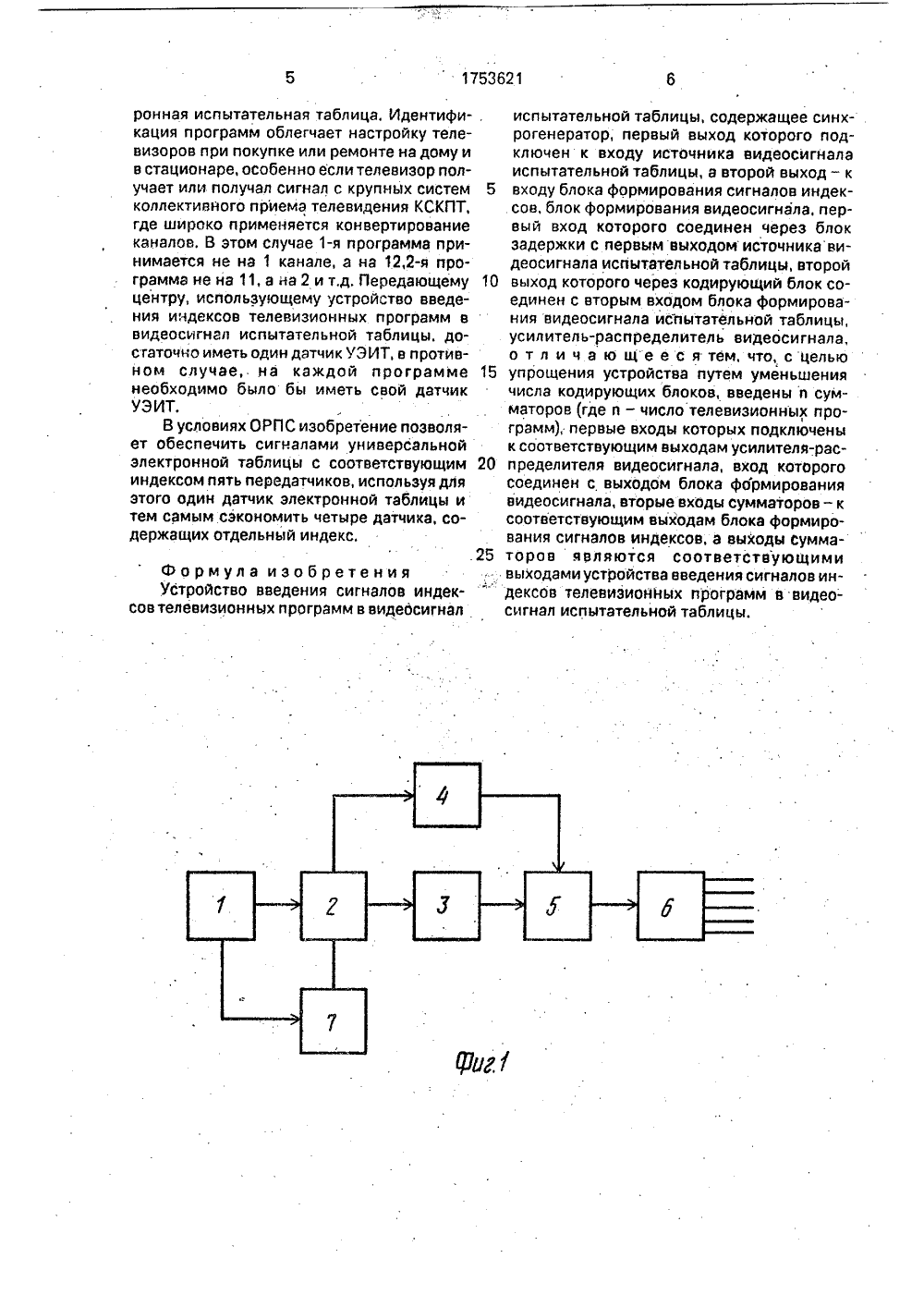

(я)5 Н 04 й .5/278 ВЕННЫЙ КОЬИТЕТТЕНИЯМ И ОТКРЫТИЯМССР ГОСУДАРС ПО ИЗОБР ПРИ ГКНТ ЕНИЯ ОПИ К АВТО САНИЕ ИЗОБРЕРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ВВЕДЕНИ ИНДЕКСОВ ТЕЛЕВИЗИО ГРАММ В ВИДЕОСИГНАЛ И НОЙ ТАБЛИЦЫ(57) Изобретение относится ной технике, в частности к уст бражения цифровой и информации на телевизионн нии. Цельизобретения - упро(21) 4737595/09(56) Генератор универсальнотаблицы (УЭИТ) ПБ. Технние, кн. 3, 1982. электронной еское описа- Я СИГНАЛОВ. ННЫХ ПРО- СПЫТАТЕЛЬ- телевизионройствам отобуквенной м изображещение устрой 2ства путем уменьшения числа кодирующих блоков. Синхрогенератор 1 управляет работой источника 2 видеосигнала испытательной таблицы и блока 8 формирования сйгналов индексов, С выходов источника 2 видеосигнала йспытательной таблицы сигнал поступает на входы блока 5 формирования видеосигнала испытательной таблицы через блок 3 задержки и через кодирующий блок 4. С выхода блока 5 формирования видеосигнала испытательной таблицы сигнал поступает на усилитель-распределитель 6 сигналов и далее на и по числу телевизионных программ сумматоров 7,17.п, на вто-. рые входы которых подаются сигналы с выходов блока 8 формированиясигналов индексов. 5 ил.5 10 15 20 25 30 40 Изобретение относится к телевидению, в частности к устройствам отображения цифровой и буквенной информации на телеВизионном изображении,Известны устройства для введения титров и сигнал изображения кодированный по системе СЕКАМ. В таких устройствах для введения в сигнал цифровой или буквенной информации полный сигнал разделяется на сигналы яркостии цветности, далее сигналы цветнбсти демодулируются для получения цветоразйостных сигналов. Сигналы яркости и цветбразностные сигналы микшируются с сигналами буквенной и цифровой информации. Микшированными цветораз ностными сигналами производится модуляция цветовых поднесущих в кодирующем устройстве. Затем происходит сложение сигналов яркости и цветности, полученных в результате микширования. На выходе устройства получается полный телевизионный сигнал изображения, содержащий титры. При необходимости иметь и одинаковых иэображений, содержащих и различных титров, принадлежащих разным ТВ программам, понадобится и комплектов устройств микширования сигналов яркости и цветораэностных сигналов с и сигналами титров, и кодирующих устройств и и сложения сигналов яркости и цветности, полученных в результате микширования.Известно также устройство формирования сигнала универсальной электронной испытательной таблицы ЦТ 0167 (блок-схема. на Фиг,1). Устройство содержит синхрогене, ратор 1, первый выход которого подключен к источнику видеосигнала электронной таблицы, второй выход подключен к формирователю 7 титров, источник 2 видеосигнала таблицы, первый вход которого подключен к синхрогенератору, второй к Формирователю титров, блок 5 формирования видеосигнала УЭИТ, первый вход которого через кодирующее устройство 3 подключен к первому выходу источника видеосигнала таблицы, второй вход через линию 4 задержки подключен к второму выходу источника видеосигнала таблицы, усилитель-распределитель.6 с и выходами для подачи сигналана входы и передатчиков. 50 Для введения в сигнал универсальной испытательной таблицы сигналов индексов и телевизионных программ требуется и датчиков УЭИТ(фиг.2). ., Недостатком такого способа введения индексации телепрограмм является необходимость иметь и комплектов дорогостоящего оборудования Формирования сигналаУЭИТ,Целью изобретения является упрощение устройства введения индексов телевизионных программ в видеосигналиспытательной таблицы путем уменьшенияколичества оборудования, входящего в состав датчика УЭИТ: формирователей сигнала УЭИТ, кодирующих "устройств, блоковзадержки.Указанная цель достигается тем, чтосигнал универсальной испытательной таблицы суммируется с и индексами телевизионных программ в пассивных сумматорах наи выходах выходного усилителя-распределителя датчика УЭИТ с уже полностью сформированным по системе СЕКАМвидеосигналом и поступает на входы и разных передатчиков (фиг,3).Блок-схема устройства введения сигналов индексов телевизионных программ в видеосигнал испытательной таблицы,внедренного на ОРПС, изображена нафиг.4.Сигнал синхронизации с синхрогенератора 1. поступает на источник 2 видеосигнала универсальной испытательной таблицы.В устройстве 4 кодируется цветная составляющая сигнала таблицы. После прохождения линий 3 задержки сигналы яркостискладываются в блоке 5 формирования видеосигнала УЭИТ с сигналами цветности ипоступают далее на выходной усилительраспределитель. С выходов усилителя сигналы положительной полярности размахом1 В на Вн = 75 Ом поступают по кабелю напередатчики. Одновременно сигнал синхронизации с синхрогенератора 1 поступает наустройство формирования сигналов индексов ТВ программ, в котором вырабатывают- .ся индексы: 1 П - первая общесоюзнаяпрограмма; 2 П -вторая общесоюзная программа; М П - московская программа; О П -образовательная программа; Л П - ленинградская программа.Сигналы индексов ТВ прогРамм положительной полярности размахом 4 В черезрезисторы Я =750 Ом подаются в кабели, покоторым сигнал универсальной испытательной таблицы подается на соответствующиепередатчики, Благодаря общему синхрогенератору сигналы опознавания располагаются точно в квадратах "3-3" и "3-и"изображения таблицы (фиг.5),Использование устройства введенияиндексов ТВ программ в видеосигнале испытательной таблицы позволяет оперативно найти нужную телепрограмму насовременном телевизоре с сенсорным выбором программ, особенно во время перерывов в вещании, когда по всемпрограммам передается одна и та же электронная испытательная таблица. Идентификация программ облегчает настройку телевизоров при покупке или ремонте на дому и в стационаре, особенно если телевизор получает или получал сигнал с крупных систем коллективного приема телевидения КСКПТ, где широко применяется конвертирование каналов. В этом случае 1-я программа принимается не на 1 канале, а на 12,2-я программа не на 11, а на 2 и т.д. Передающему центру, использующему устройство введения индексов телевизионных программ в видеосигнал испытательной таблицы, досгаточно иметь один датчик УЭИТ, в противном случае, на каждой программе необходимо было бы иметь свой датчик УЭИТ.В условиях ОРПС изобретение позволяет обеспечить сигналами универсальной электронной таблицы с соответствующим индексом пять передатчиков, используя для этого один датчик электронной таблицы и тем самым сэкономить четыре датчика, содержащих отдельный индекс. Формула изобретения Устройство введения сигналов индексов телевизионных программ в видеосигнал испытательной таблицы, содержащее синхрогенератор, первый выход которого подключен к входу источника видеосигнала испытательной таблицы, а второй выход - к 5 входу блока формирования сигналов индексов, блок формирования видеосигнала, первый вход которого соединен через блок задержки с первым выходом источника видеосигнала испытательной таблицы, второй 10 выход которого через кодирующий блок соединен с вторым входом блока формирования видеосигнала испытательной таблицы, усилитель-распределитель видеосигнала, о т л и ч а ю щ е е с я тем, что, с целью 15 упрощения устройства путем уменьшениячисла кодирующих блоков, введены и сумматоров (где и - число телевизионных программ), первые входы которых подключены к соответствующим выходам усилителя-рас пределителя видеосигнала, вход которогосоединен с выходом блока формирования видеосигнала, вторые входы сумматоров - к соответствующим выходам блока формирования сигналов индексов, э выходы сумма торов являются соответствующимивыходами устройства введения сигналов индексов телевизиойных программ в видеосигнал испытательной таблицы./гШулла Редакто Заказ 2776 Тираж Ч Подписное ВНИИПИ Государственного комитета по изобретениям и открцтиям при ГКНТ ССС 113038, Москва, Ж, Раущская наб 4/Б Производственногв 6 Составитель В,. КузьмичевПекарь Техред М.Моргентал Корре тельский комбинат "Патент", г. Ужгород, ул.Гагарина, 10

Смотреть

Заявка

4737595, 09.08.1989

В. А. Кузьмичев

КУЗЬМИЧЕВ ВИКТОР АНАТОЛЬЕВИЧ

МПК / Метки

МПК: H04N 5/278

Метки: введения, видеосигнал, индексов, испытательной, программ, сигналов, таблицы, телевизионных

Опубликовано: 07.08.1992
