Устройство для приема четвертично-кодированных последовательностей

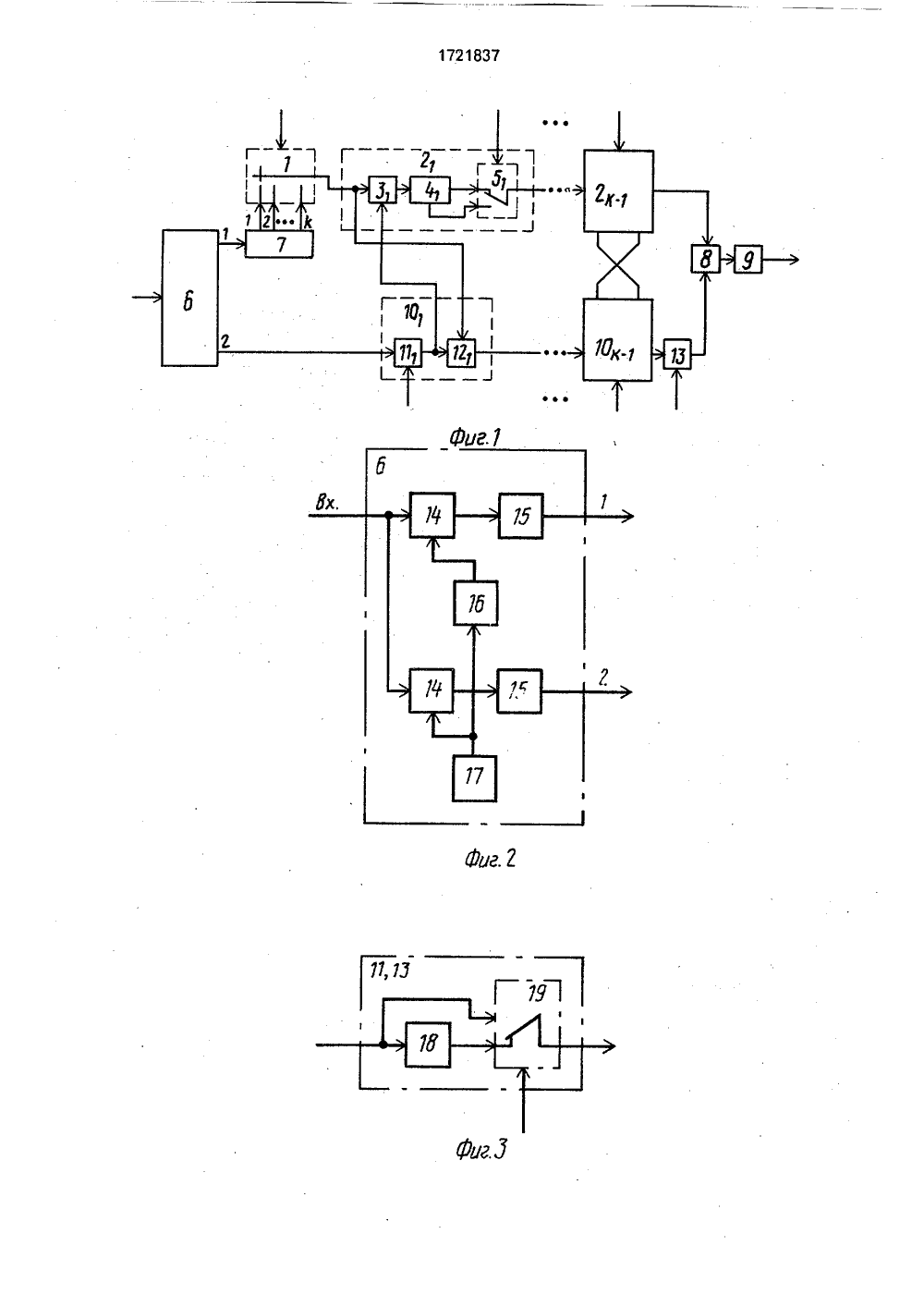

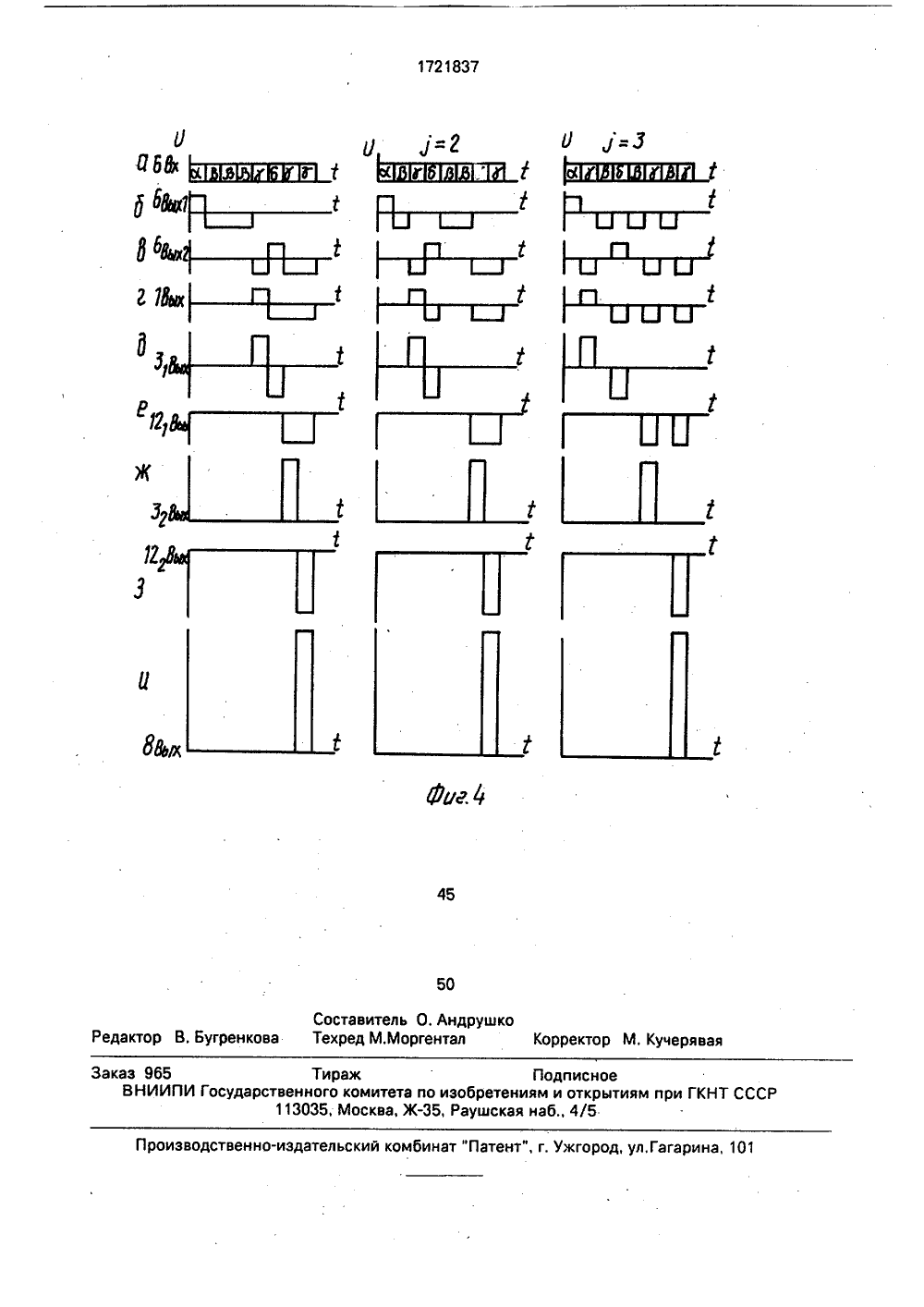

)5 Н 041 27/26 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) М.ЯОй В, В 1 СНТЕВ 1, Оепега 8 оп апбрегЬогаапсе о 1 90 абгарЬазе УЧеЮ Собез ЬогВабаг апб ЯцпоЬгопгат 1 оп о 1 СоЬегепс апбОИЬегепба 11 у СоЬегепт Р.Я.К. 1 ЕЕЕ тгапз опСопит) цп 1 сат 1 опз, соп). - 27, М 9, 1979, Е 19,4.(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ЧЕТВЕРИЧНО-КОДИРОВАННЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ(57) Изобретение относится к радиотехникеи может найти применение в системах передачи информации, синхронизации и радиолокации. Целью изобретения является Изобретение относится к радиотехникеи может найти применение в системах передачи информации, синхронизации и радиолокации,Целью изобретения является увеличение числа принимаемых последовательностей.На фиг.1 изображена структурно-электрическая схема устройства; на фиг.2 - структурно-электрическая схема демодулятора;на фиг.3 - структурно-электрическая схемазнакозадающего блока; на фиг.4 - эпюрынапряжений, поясняющие работу устройства.Устройство содержит коммутатор 1,блоки 2 задержки, каждый из которых содержит вычитатель 3, элемент 4 задержкии переключатель 5, демодулятор 6, многоотувеличение числа принимаемых последовательностей, Устройство содержит коммутатор, блоки задержки, демодулятор, многоотводную линию задержки, вычислитель, решающий блок, преобразователи импульсной последовательности и знакозадающий блок. На выходе решающего блока в процессе приема четвертичной последовательности формируется напряжение, пропорциональное автокорреляционной функции этой последовательности при условии, что по первым установочным входам знакозадающие блоки включены по номеру соответствующего О-кода, а по вторым установочным входам линия задержки и элементы задержки включены по номеру соответствующей функции Радемахера. 4 ил. водную линию 7 задержки, вычислитель 8, решающий блок 9 и преобразователи 10 импульсной последовательности, каждый изаиаЪ которых содержит знакозадающий блок 11 и сумматор 12, и звакозадающий блок 13, Оф причем демодулятор 6 содержит два пере- Ы множителя 14, два фильтра 15, фазовращатель 16 на зг/2 и генератор 17 опорных колебаний, а знакозадающие блоки 11 и 13 содержат инвертор 18 и переключатель 19. Устройство работает следующим обра еваь зом.До приема четверично-кодированной (четверичной) последовательности по первым установочным входам устройства знакозадающие блоки 11 и 13 включаются в режим инвертирования или неинвертирования, поступающего на их вход напряжения, 1721837согласно номеру О-кода, соответствующего принимаемой четверичной последовательности. По вторым установочным входам также до приема четверичной последовательности производится коммутация выходов многоотводной линии 7 задержки и элементов 4 задержки в соответствии с номером функции Радемахера, соответствующего четверичной последовательности, по следующему правилу:а) номер коммутируемого коммутатора 1 входа определяется выражением- 1( - )+1;б) номера блоков 2 задержки, в которых переключатели 5 подключают к своему выходу дополнительный отвод соответствующих элементов 4 задержки, определяются с 1-го по (М -1)-й,Многоотводная линия 7 задержки выполнена так, что задержка в ее 1-мотводе равна (2 ) т(где= 1 к - номер отвода,-длительность одного элемента принимаемой четверичной последовательности, которая содержит 2 элементов). В блоках 2 задержки элементы 4 задержки выполнены на (2 ) Т(где= 1 1 - 1 - номер блока задержки), задержка в дополнительном отводе соответствующего элемента задержки рав а(2 "+) .Вычислители 3 и 8 обеспечивают вычитание напряжения, поступающего на их второй вход из напряжения, поступающего на первый вход,При поступлении на вход демодулятора 6 четверичной последовательности (Е-кода) с алфавитом а, Р, д, у на двух выходах демодулятора образуются троичные последовательности с алфавитом - 1,0 - 1 по следующему правилу;Оых 1=1; Овых 2=0; если Е,= а: Овых 1 = -1; Овых 2 = 0; если Е = р Овых 1=0; Овых 2=1; если Е= д;Овых 1 = 0; Овыхг = -1; если Е = у, При этом последовательности активных элементов(1 и -1) на первом и втором выходах демодулятора 6 представляют собой дополнительные последовательности О-кода, образующего принимаемую четверичную последовательность. Частота чередования активных элементов одной и другой дополнительных последовательностей определяется номером ) функции Радемахера. Например, при )=1 активные элементы одной дополнительной последовательности чередуются с активными элементами другой последовательности через один, а при )=1 сначала следуют все активные элементы первой последовательности, а затем - все активные элементы второй последовательности (фиг.2 а,б,в при К = 3).Многоотводная линия 7 задержки и коммутатор 1 обеспечивают в соответствии с 5 номером ) функции Радемахера совмещение по времени активных (-1 и 1) и пассивных (О) элементов дополнительных последовательностей, поступающих с обоих выходов демодулятора 6 (фиг.2 вг). Обе, по следовательности имеют по 2 активныхэлементов,Дополнительные последовательности всилу механизма их образования характерны тем, что половина их активных элементов 15 одинакова, а другая половина - противоположная по знаку, В преобразователе 101 импульсной последовательности энакозадающий блок 111 обеспечивает в соответствии с номером О-кода синфазное сложение 20 в вычитателе 31 первых 2 2 активных элементов дополнительных последовательностей и взаимную компенсацию вторых 2 2 активных элементов этих дополнительных последовательностей. При этом в суммато ре 121 преобразователя 101 импульсной последовательности наоборот в фазе складываются вторые 2 активных элементов этих последовательностей, а первые 2 их активных элементов - взаимно компен сируются. В результате на выходах вычитателя 31 и сумматора 121 образуются новые дополнительные последовательности, но они содержат по 2 активных элемента в два раза больших по напряжению, чем эле менты исходных последовательностей(фиг.2 д,е). Для этого примера выбран такой О-код, для которого по первым установочным входам все знакозадающие блоки 11 и 13 включены в режим неинвертирования по 40 знаку напряжения, поступающего на их входыБлок 21 задержки обеспечивает при помощи элементов 41 задержки и переключателя 51 вновь совмещение активных 45 элементов новых дополнительных последовательностей, которые после вычитания в вычитателе 32 и сложения в сумматоре 122 образуют новые дополнительные последовательности, содержащие по 2 активных 50 элемента уже в 4 раза больше по напряжению, чем элементы принимаемой четверичной последовательности (фиг.2 ж,з) и так далее, На выходах последних блока 2 задержки и преобразователя 10 импульс ной последовательности дополнительныепоследовательности сжимаются до длительности одного активного элемента, а по напряжению становятся больше в 2 раз элементов принимаемой четверичной последовательности. Знакозадающий блок 13обеспечивает в вычитателе 8 сложение в фазе двух импульсов напряжением 2каждый, На входе решающего блока 9 на протяжении времени в (2" )х после начала поступления на вход устройства четверичной последовательности напряжение будет отсутствовать, но по истечении этого времени появится импульс длительностью в Х и напряжением в 2 раз больше амплитуды элемента четвертичной последовательности (фиг.2 и).Таким образом, на входе решающего блока 9 а процессе приема четверичной последовательности формируется напряжение, пропорциональное автокорреляционной функции этой последовательности при условии, что по первым установочным входам знакозадающие блокивключены по номеру соответствующего О -кода, а по вторым установочным входам линия задержки и элементы задержки включены по номеру соответствующей функции Радемахера,Решающий блок 9 в простейшем случае является пороговым элементом. Коммутатор 1 в простейшем случае является переключателем,Демодулятор 6 может быть выполнен в виде когерентного демодулятора фазоманипулированных посылок. Если начальные фазы посылок принимаемых четверичных последовательностей будут равны то такой демодулятор обеспечивает разделение двух ортогональных последовательностей ( а,ф ) и ( д, у).Таким образом, устройство позволяет принимать в К раз больше различных четверично-кодированных последовательностей. При установке по вторым установочным входам положений переключателей 5 и коммутатора 1 в позиции согласно функции Радемахера ) = 1 устройство позволяет принимать все Е-коды. Следовательно, увеличение множества принимаемых устройством последовательностей позволяет расширить область его применения, например, его можно применять в системах передачи информации, где требуется высокая структурная скрытность используемых сигналов. 20 25 30 35 40 45 50 Формула изобретения Устройство для приема четверично-кодированных последовательностей, содержащее последовательно соединенные волоки задержки, вычитатель и решающий блок и последовательно соединенные демодулятор, преобразователи импульсной последовательности и знакозадающий блок, выход которого подключен к второму входу вычитателя, первый и второй входы каждого блока задержки соединены с вторыми соответственно входом и выходом соответствующего преобразователя импульсной последовательности, причем каждый блок задержки выполнен в виде последовательно соединенных вычитателя и элемента задержки, при этом первый и второй входы вычитателя являются соответственно первым и вторым входами блока задержки, каждый преобразователь импульсной последовательности выполнен в виде последовательно соединенных знакозадающего блока и сумматора, второй вход и выход которого являются соответственно вторым входом и первым выходом преобразователя импульсной последовательности, первым и третьим входами и вторым выходом которого являются соответственно первый, второй входы и выход знакозадающего блока, вход демодулятора является информационным входом устройства, первыми установочными входами и выходом которого являются соответственно третьи входы преобразователей импульсных последовательностей и выход решающего блока, о т л и ч а ю щ е ес я тем, что, с целью увеличения числа принимаемых последовательностей, введены многоотводная линия задержки и коммутатор, причем второй выход демодулятора подключен к входу многоотводной линии задержки, выходы которой подключены к сигнальным входам коммутатора, выход которого подключен к первому входу первого блока задержки, а в каждый блок задержки введен переключатель, сигнальные входы которого соединены с выходами элемента задержки, управляющий вход и выход переключателя является соответственно третьим входом и первым выходом блока задержки, а управляющий вход коммутатора и третьи входы блока задержки являются вторыми установочными входами устройства.аказ 965 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 зводственно-издательскии а 1
