Аппарат для непрерывной обработки целлюлозосодержащего материала

Номер патента: 1705449

Авторы: Астамбовский, Каганер, Пономарев

ZIP архив

Текст

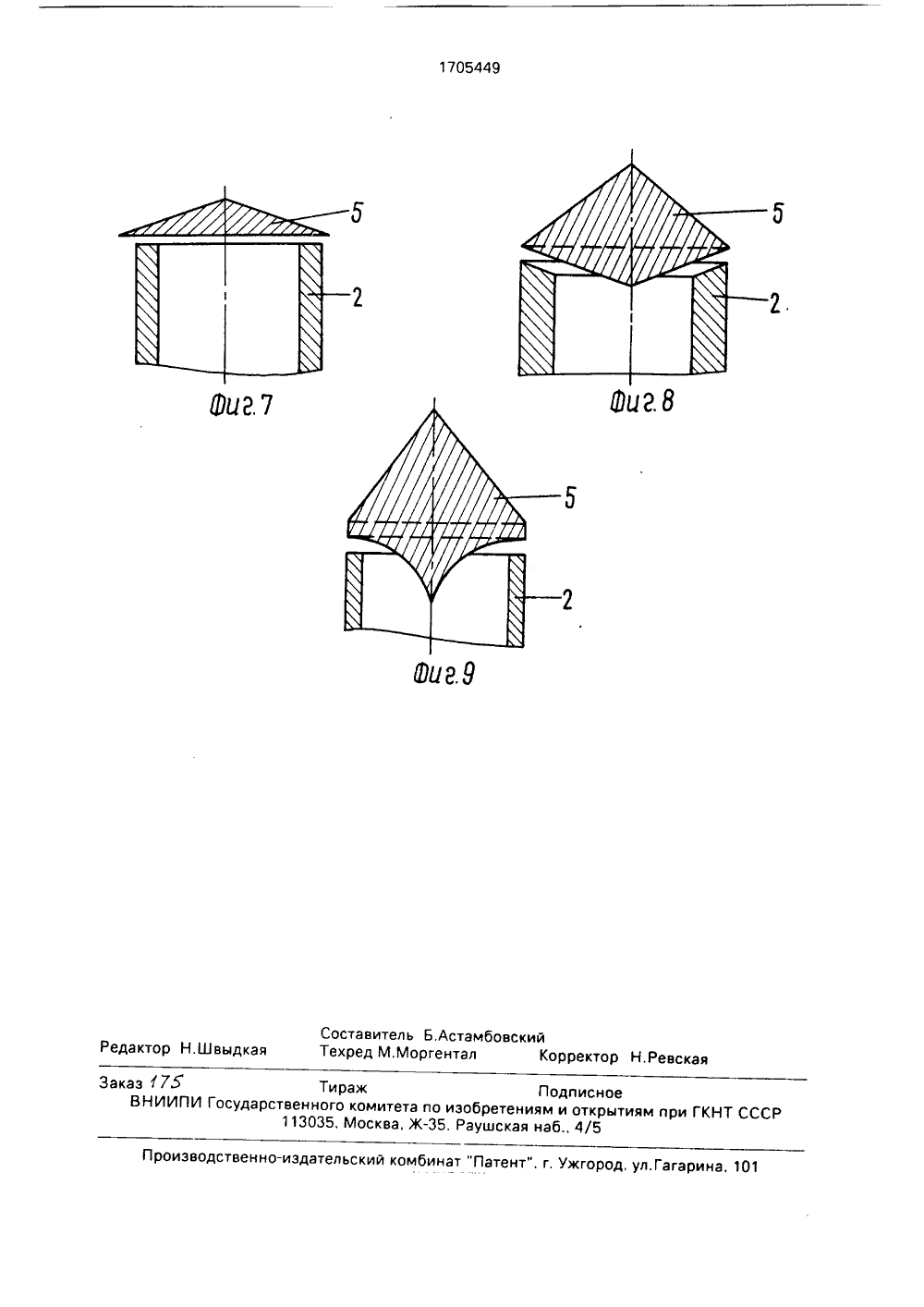

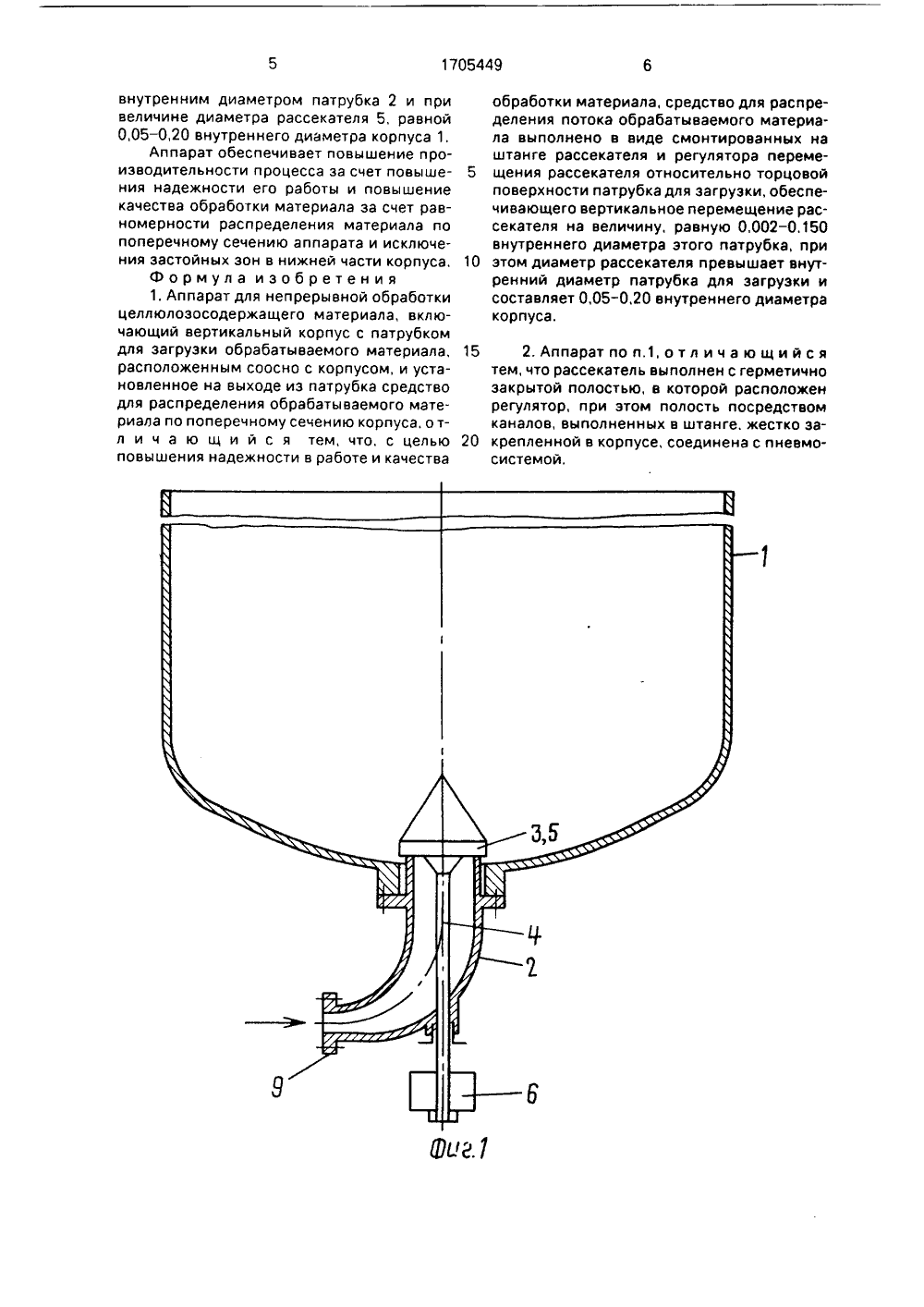

(51 ОПИСАНИЕ ИЗОБРЕТЕН 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Центральный научно-исследовательский и проектно-конструкторский институтпо проектированию оборудования для целлюлозно-бумажной промышленности(54) АППАРАТ ДЛЯ НЕПРЕРЫВНОЙ ОБРАБОТКИ ЦЕЛЛЮЛОЗОСОДЕРЖАЩЕГО МАТЕРИАЛА(57) Изобретение относится к целлюлозномумашиностроению и может быть использовано при кислородно-щелочной отбелке целлюлозы, Цель изобретения - повышениенадежности в работе и качества обработкиматериала, Аппарат состоит из вертикального корпуса 1 с патрубком для загрузки материала 2 и установленного на выходе из патрубка 2 средства 3 для распределения материала по поперечному сечению корпуса, выполненного в виде смонтированных на штанге 4 рассекателя 5 и регулятора перемещения 6 рассекателя относительно торцовой поверхности патрубка 2. Рассекатель может быть выполнен с герметично закрытой полостью 7, посредством каналов 8 соединенной с пневмосистемой. Нижняя входная часть патрубка 2 имеет криволинейную форму и заканчивается фланцем 9 для подключения к нагнетающей системе. Аппарат обеспечивает повышение производительности процесса за счет повышения надежности его работы и повышение качества обработки материала за счет равномерности распределения материала по поперечному сечению аппарата и исключения застойных зон в нижней части корпуса, 1 з.п, ф-лы, 9 ил.5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к целлюлозному машиностроению и может быть использовано в целлюлозно-бумажной промышленности при кислородно-щелочной отбелке целлюлозы.Цель изобретения - повышение надежности в работе и качества обработки материала,На фиг,1 представлен аппарат для непрерывной обработки целлюлоэосодержащего материала, продольный разрез; на фиг.2 - аппарат с рассекателем, имеющим внутреннюю герметичную полость; на фиг.3 - вид А на фиг.2; на фиг.4 - сечение Б - Б на фиг,2; на фиг,5 - 9 - рассекатель, варианты выполнения.Аппарат для непрерывной обработки целлюлозосодержащего материала состоит из вертикального корпуса 1 с патрубком для загрузки обрабатываемого материала 2, расположенного соосно с корпусом 1, и установленного на выходе из патрубка 2 средства 3 для распределения потока обрабатываемого материала по поперечному сечению корпуса 1, выполненного в виде смонтированных на штанге 4 рассекателя 5 и регулятора б перемещения рассекателя 5 относительно торцовой поверхности патрубка для загрузки 2, обеспечивающего вертикальное перемещение рассекателя 5 на величину, равную 0,002 - 0,150 внутреннего диаметра этого патрубка, при этом диаметр рассекателя 5 превышает внутренний диаметр патрубка для загрузки 2 и составляет 0,05 - 0,20 внутреннего диаметра корпуса 1. Рассекатель 5 может быть выполнен с герметично закрытой полостью 7, в которой расположен регулятор б, при этом полость 7 посредством каналов 8, выполненных в штанге 4, жестко закрепленной в корпусе 1, соединена с пневмосистемой.Нижняя входная часть патрубка 2 имеет криволинейную форму и заканчивается фланцем 9 для подключения к нагнетающей системе, Рассекатель 5 может иметь форму тела вращения различной конфигурации, а его регулятор 6 может быть выполнен в виде сменного набора грузов или силового цилиндра. Последнее обеспечивает возможность автоматизации процесса распределения потока обрабатываемого материала по поперечному сечению корпуса за счет возвратно-поступательного цикличного движения рассекателя 5 относительно торцовой поверхности патрубка 2,Аппарат работает следующим образом, Целлюлозосодержащий материал нагнетательной системой под напором подают в патрубок 2 для загрузки , где материал, обтекая штангу 4, продвигается к рассекателю 5, своим напором преодолевает противодействие рассекателя 5 с регулятором б и поднимает рассекатель 5 над торцовой поверхностью патрубка 2, формируя кольцевой зазор одинаковой ширины по торцовой поверхности патрубка 2. Обрабатываемый материал, выходящий через этот зазор, равномерно распределяется по поперечному сечению корпуса 1, Таким образом, под действием рассекателя 5 поток целлюлозосодержащего материала, расширяясь в сечении от диаметра патрубка для загрузки 2 до диаметра корпуса 1, переформировывается в вертикальный поток большего поперечного сечения. Поскольку нагнетательная система материала имеет жесткую характеристику "напор-расход", то обеспечивается независимость расхода материала от противодействия рассекателя 5 и обеспечивается возможность регулирования величины зазора между рассекателем 5 и патрубком 2 при неизменной стабильной производительности по материалу, загружаемому в аппарат, и тем самым возможность регулирования степени равномерности распределения потока материала по поперечному сечению корпуса 1 в радиальном направлении: чем больше зазор между рассекателем 5 и патрубком 2 при одной и той же производительностии по материалу, тем больше скорость потока материала через этот зазор и тем больше его кинетическая энергия и дальнобойность струи. Таким образом, изменяя зазор, можно перераспределять рассекателем 5 поток материала, подавая его либо ближе к середине корпуса 1, либо на периферию, ближе к стенке корпуса 1, что дает возможность выравнивать скорость восходящего потока материала в аппарате по всему поперечному сечению корпуса 1.Аппарат с рассекателем, имеющим внутреннюю полость (фиг,2), работает аналогично. Регулирование подъема рассекателя 5 в нем осуществляется подачей агента в полость 7 по каналам 8. При подъеме рассекателя 5 под напором подаваемого через патрубок 2 потока целлюлозосодержащего материала часть агента под давлением выходит из нижней части полости 7 по соответствующему каналу 8 обратно в пневмосистему, в то время как в верхнюю часть полости 8 засасывается воздух из атмосферы.Оптимальные условия достижения равномерности распределения материала по поперечному сечению корпуса достигаются при величине зазора между рассекателем 5 и торцовой поверхностью патрубка 2 в пределах 0,002 - 0,15 внутреннего диаметра патрубка 2, превышении диаметра рассекателя 5 над1705449 Йиг.8 Йиг 7 Составитель Б,АстамбовскийРедактор Н.Швыдкая Техред М.Моргентал Корректор Н.Ревская Заказ 175 Тираж Подписное8 НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Смотреть

Заявка

4718143, 11.07.1989

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОБОРУДОВАНИЯ ДЛЯ ЦЕЛЛЮЛОЗНО-БУМАЖНОЙ ПРОМЫШЛЕННОСТИ

АСТАМБОВСКИЙ БОРИС МИРОНОВИЧ, ПОНОМАРЕВ ИГОРЬ ОЛЕГОВИЧ, КАГАНЕР ЛЕОНИД ИСААКОВИЧ

МПК / Метки

МПК: D21C 9/10

Метки: аппарат, непрерывной, целлюлозосодержащего

Опубликовано: 15.01.1992
