Способ намотки оболочек из нетканых лент и устройство для его осуществления

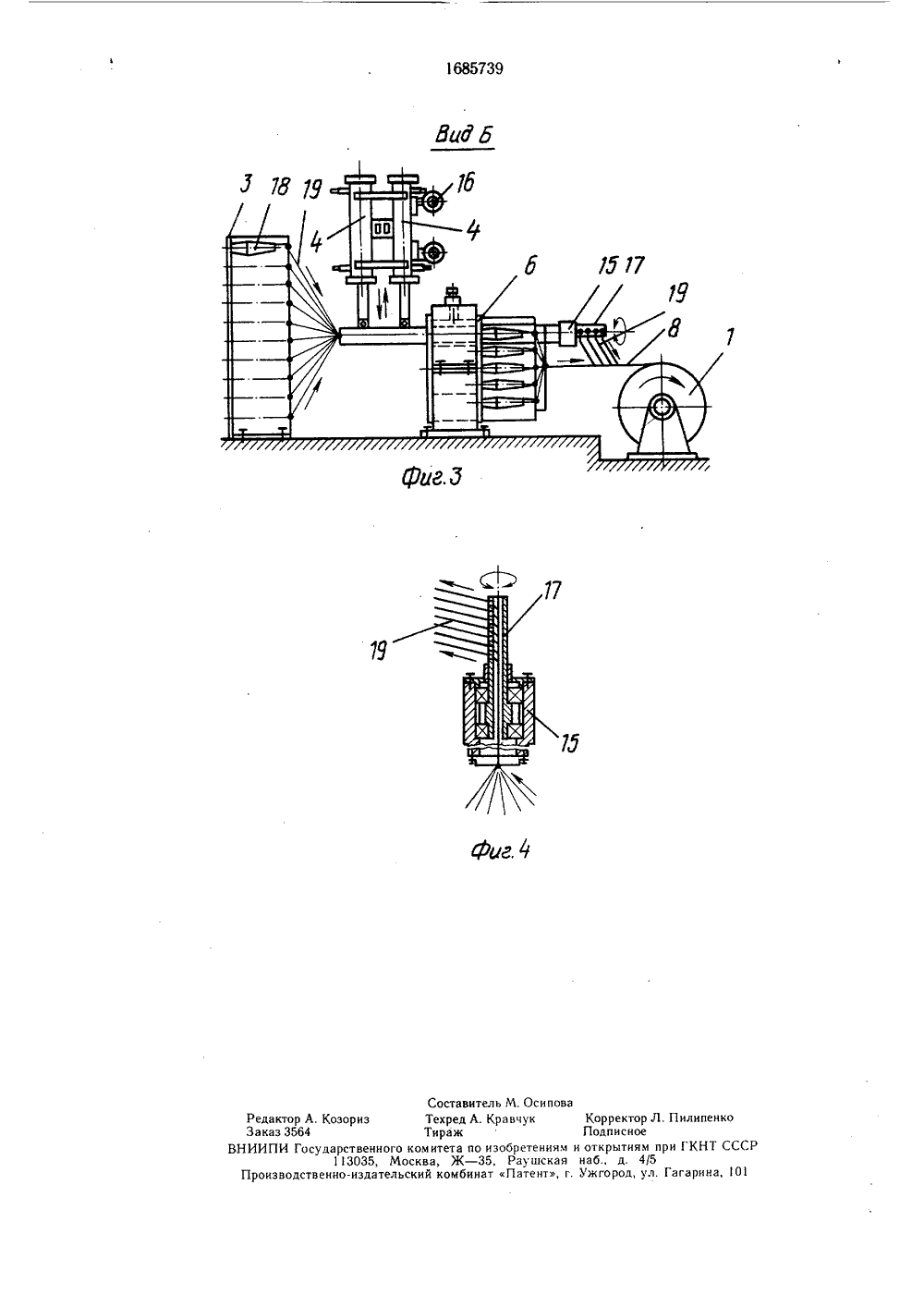

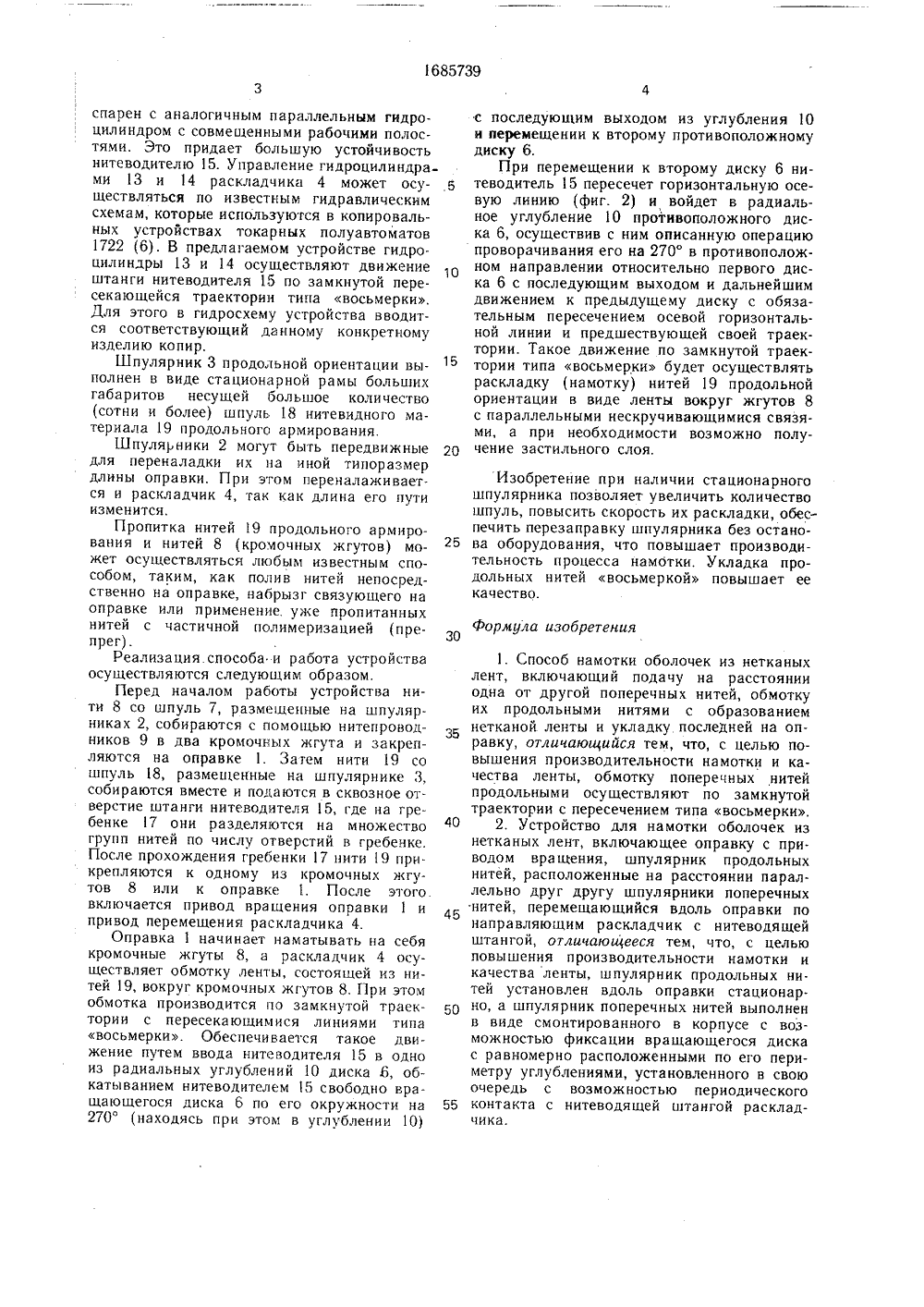

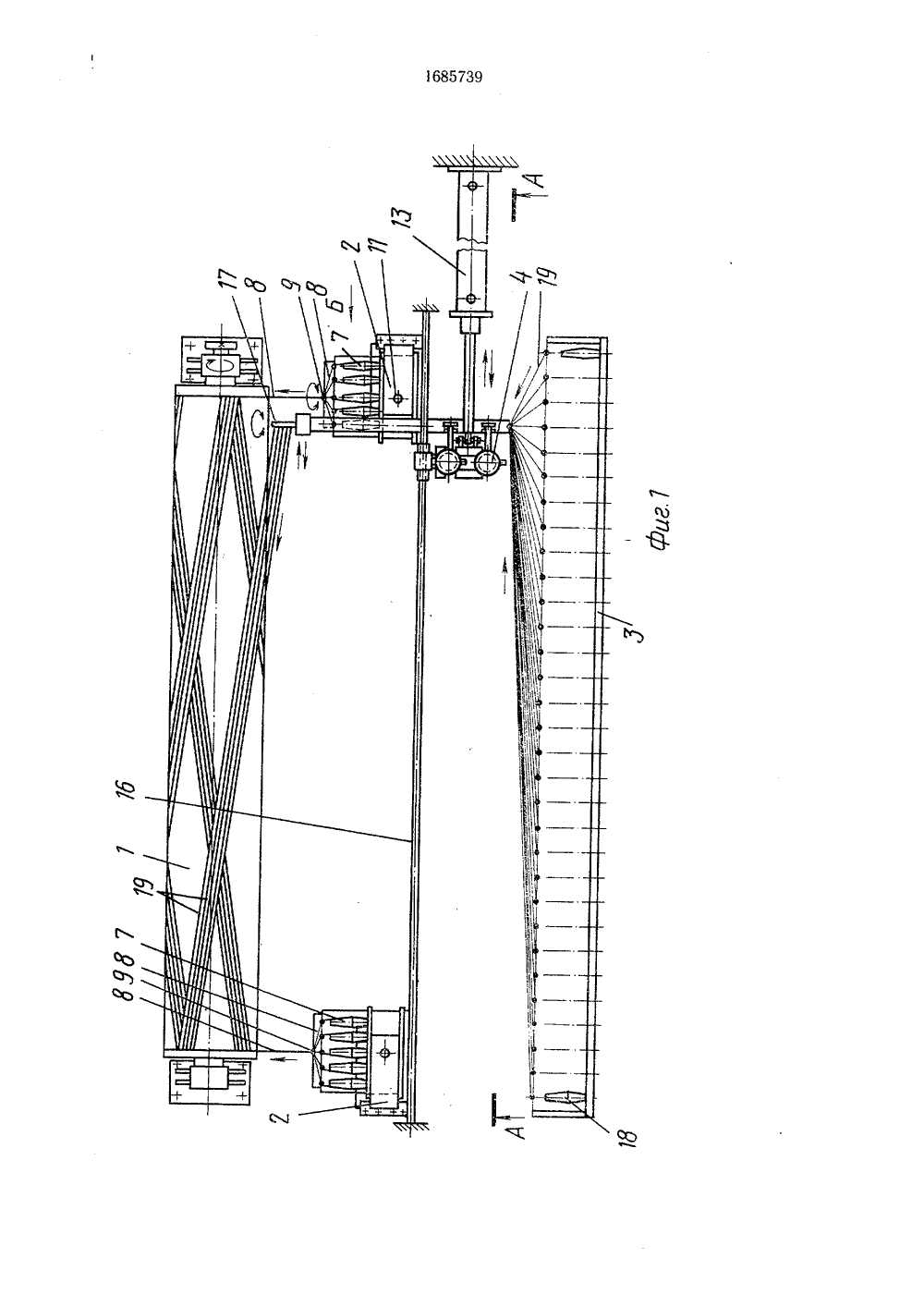

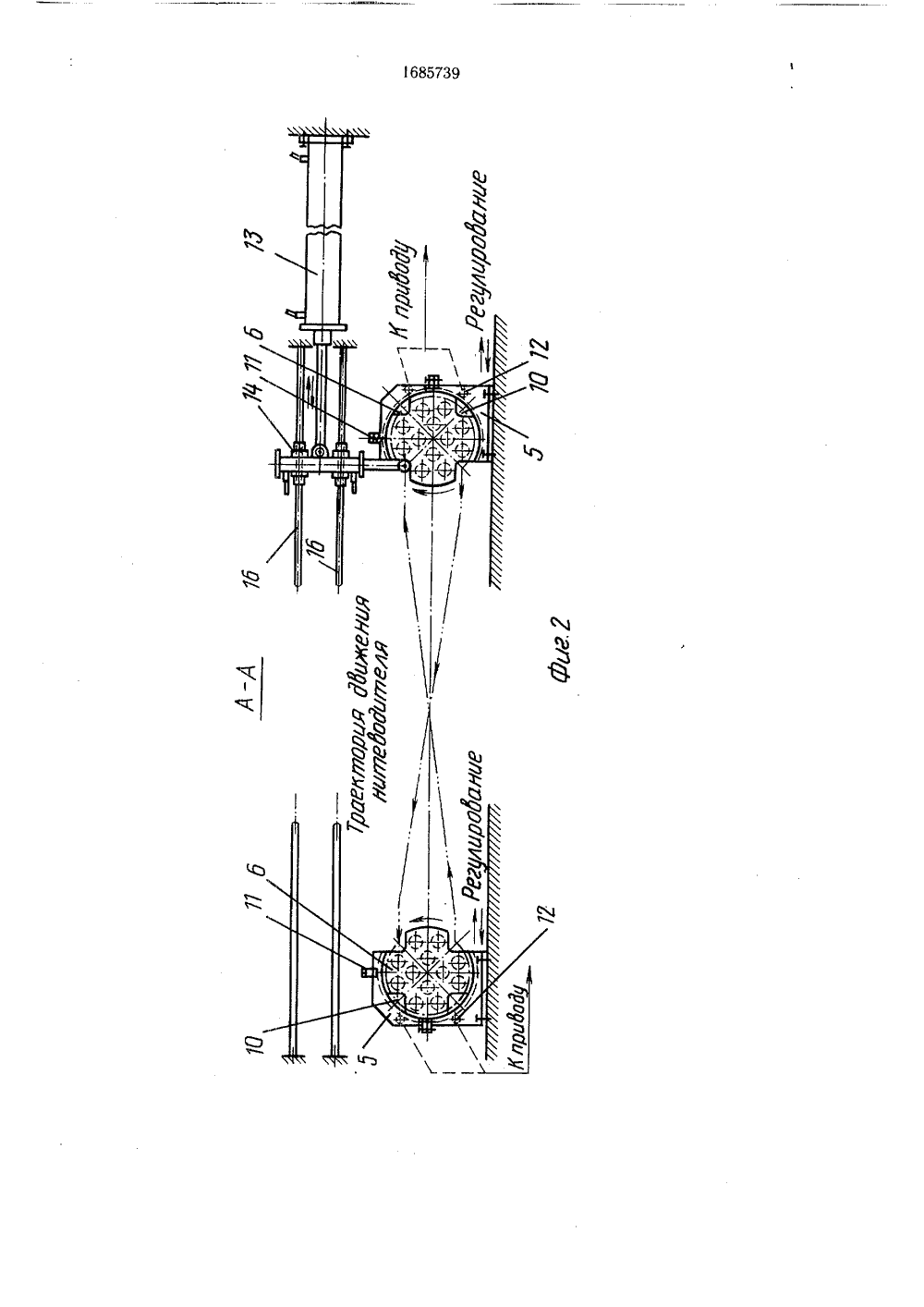

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 ЕННЫЙ КОМИТЕТЕТЕНИЯМ И ОТНРЫТИ ССР ГОСУДАРС ПО ИЗОБР ПРИ ПНТ ЗОБ производству териалов мена вращаюно цилиндроь использоваодного хозяйзде одо щую бра но в ства ВТОРСНОМУ СВИДЕТЕЛЬСТ(54) СПОСОБ НАМОТКИ ОБОЛОЧЕК ИЗНЕТКАНЫХ ЛЕНТ И УСТРОЙСТВО ДЛЯЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к производствуизделий из композиционных материалов мезобретение относится к лий из композиционных м м намотки нетканых лент ся оправку преимуществен зной формы и может быт различных областях нар Цель изобретения - повышение производительности намотки и качества ленты.На фиг. 1 изображено устройство, реализующее предлагаемый способ намотки лент на оправку, вид сверху;, на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг, 1; на фиг. 4 - подшипниковый узел вращающейся гребенки нитеводителя.Устройство состоит из оправки 1, двух шпулярников 2 для нитей наперечной ориентации, шпулярника 3 для нитей продольной ориентации и раскладчика 4. Шпулярники 2 содержат вращающиеся в корпусе 5, диски 6 с размещенными на них шпулями 7 нитевидного материала 8 поперечного армирования. Нити 8 образуют с помощью нитепроводников 9 два кромочных жгута.Диски 6 имеют несколько радиальных углублений 10, например четыре (фиг. 2),В 29 С 53/56, 53,62 // В 29 К 105:08, о. 2тодом намотки нетканых лент ца вращающуюся оправку. Цель изобретения - - повышение производительности намотки и качества ленты. Для этого способ и устройство для его реализации предполагают намотку нити продольной ориентации на оправку в большом количественном диапазоне от стационарного шпулярцика с укладкой на по перечные жгуты по замкнутой траектории типа .восьмерки, что достигается благоаря наличию дисков с радиальными углублениями, расположенными по их периметру, взаимодействующих с нитеводителямн и обеспечивающих указанную траекторию укладки продольных нитей. 2 с. п. ф-лы, 4 ил. размещенных равномерно по периметру дисков. В корпусах 5 имеются стопорящце приспособления 11 в виде подпружиненного шарика. а ца наружной поверхности дисков 6 - соответствующие периодические углубления для этого шарика. При необходимости диски 6 могут приводиться цо враьцсние с помощью двух шестерен 12 от привода со следящей системой (не показано). Б таком случае, сами лиски 6 оборудуются приводной дорожкой по типу зубчатой передачи.Раскла чик 4 состоит из двух размещенных перпендикулярно один к другому гидроцилиндров 13 и 14 и штанги с ннтеводителем 15, жестко закрепленным на штоке ги - роцилнцдра 14. Гидроцилиндр 14 может быть установлс на салазках с возможностью возвратно-поступательногэ движеция вдоль направляющих 16. Нитеводитель 15 оборудован свободно вращающейся гребецкои (фиг. 4) со множеством вь 1 ходцых отверстий, размещенных радиально в несколько рядов. В качестве раскладчика 4 могут быть использованы и цныс известные механизмы, например цепной раскладчик с гидроцилицдром и др. Гидроцилцндр 14 может бытьБ 10 15 20 ЗО 35 40 45 50 55 спарен с аналогичным параллельным гидро- цилиндром с совмещенными рабочими полостями. Это придает большую устойчивость нитеводителю 15. Управление гидроцилиндра ми 13 и 14 раскладчика 4 может осуществляться по известным гидравлическим схемам, которые используются в копировальных устройствах токар ных полуавтоматов 1722 (6). В предлагаемом устройстве гидро- цилиндры 13 и 14 осуществляют движение штанги нитеводителя 15 по замкнутой пересекающейся траектории типа восьмерки. Для этого в гидросхему устройства вводится соответствующий данному конкретному изделию копир.Шпулярник 3 продольной ориентации выполнен в виде стационарной рамы больших габаритов несущей большое количество (сотни и более) шпуль 18 нитевидного материала 19 продольного армирования.Шпуля),ники 2 могут быть передвижные для переналадки их на иной типоразмер длины оправки. При этом переналаживается и раскладчик 4, так как длина его пути изменится.Пропитка нитей 19 продольного армирования и нитей 8 (кромочных жгутов) может осуществляться лкбь и известным способом, таким, как полив нитей непосредственно на оправке, набрызг связующего на оправке или применение, уже пропитанных нитей с частичной пол имеризацией (препрег) .Реализация. способа и работа устройства осуществляются следующим образом,Перед началом работы устройства нити 8 со шпуль 7, размещенные на шпулярниках 2, собираются с помощью нитепроводников 9 в два кромочных жгута и закрепляются на оправке 1. Затем нити 19 со шпуль 18, размещенные на шпулярнике 3, собираются вместе и подаются в сквозное отверстие штанги нитеводителя 15, где на гребенке 17 они разделяются на множество групп нитей по числу отверстий в гребенке. После прохождения гребенки 1 нити 19 прикрепляются к одному из кромочных жгутов 8 или к оправке 1. После этого. включается привод вращения оправки 1 и привод перемещения раскладчика 4.Оправка 1 начинает наматывать на себя кромочные жгуты 8, а раскладчик 4 осуществляет обмотку ленты, состоящей нз нитей 19, вокруг кромочных жгутов 8. При этом обмотка производится по замкнутой траектории с пересекающимися линиями типа восьмерки. Обеспечивается такое движение путем ввода нитеводителя 15 в одно из радиальных углублений 10 диска б, обкатыванием нитеводителем 5 свободно вращающегося диска б по его окружности на 270 (находясь при этом в углублении 10) с последующим выходом из углубления 10 и перемещении к второму противоположному диску 6.При перемещении к второму диску 6 нитеводитель 15 пересечет горизонтальную осевую линию (фиг. 2) и войдет в радиальное углубление 10 противоположного диска 6, осуществив с ним описанную операцию проворачивания его на 270 в противоположном направлении относительно первого диска 6 с последующим выходом и дальнейшим движением к предыдущему диску с обязательным пересечением осевой горизонтальной линии и предшествующей своей траектории. Такое движение по замкнутой траектории типа восьмерки будет осуществлять раскладку (намотку) нитей 19 продольной ориентации в виде ленты вокруг жгутов 8 с параллельными нескручивающимися связями, а при необходимости возможно получение застильного слоя,Изобретение при наличии стационарного шпулярника позволяет увеличить количество шпуль, повысить скорость их раскладки, обеспечить перезаправку шпулярника без останова оборудования, что повышает производительность процесса намотки, Укладка продольных нитей восьмеркой повышает ее качество.Формула изобретения1. Способ намотки оболочек из нетканых лент, включающий подачу на расстоянии одна от другой поперечных нитей, обмотку их продольными нитями с образованием нетканой ленты и укладку последней на оп равку, отличающийся тем, что, с целью повышения производительности намотки и качества ленты, обмотку поперечных нитей продольными осуществляют по замкнутой траектории с пересечением типа восьмерки.2, Устройство для намотки оболочек из нетканых лент, включающее оправку с приводом вра щения, шпулярник продольных нитей, расположенные на расстоянии параллельно друг другу шпулярники поперечных нитей, перемещающийся вдоль оправки по направляющим раскладчик с нитеводящей штангой, отличающееся тем, что, с целью повышения производительности намотки и качества ленты, шпулярник продольных нитей установлен вдоль оправки стационарно, а шпулярник поперечных нитей выполнен в виде смонтированного в корпусе с возможностью фиксации вращающегося диска с равномерно расположенными по его периметру углублениями, установленного в свою очередь с возможностью периодического контакта с нитеводящей штангой расклад- чика.. Пилипен Редактор А. КозоризЗаказ 3564НИИПИ Государственн113035,Производственно-изда Составите Техред А.Тираж ого комитета по иМосква, Ж - 35 ельский комбина ть М. ОсиповКравцукзобретениямРаушскаяПатент, г и открытиям при ГКНТ СССнаб., д. 4/5Ужгород, ул. Гагарина, 101
