Устройство для приема монет двух различных достоинств
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

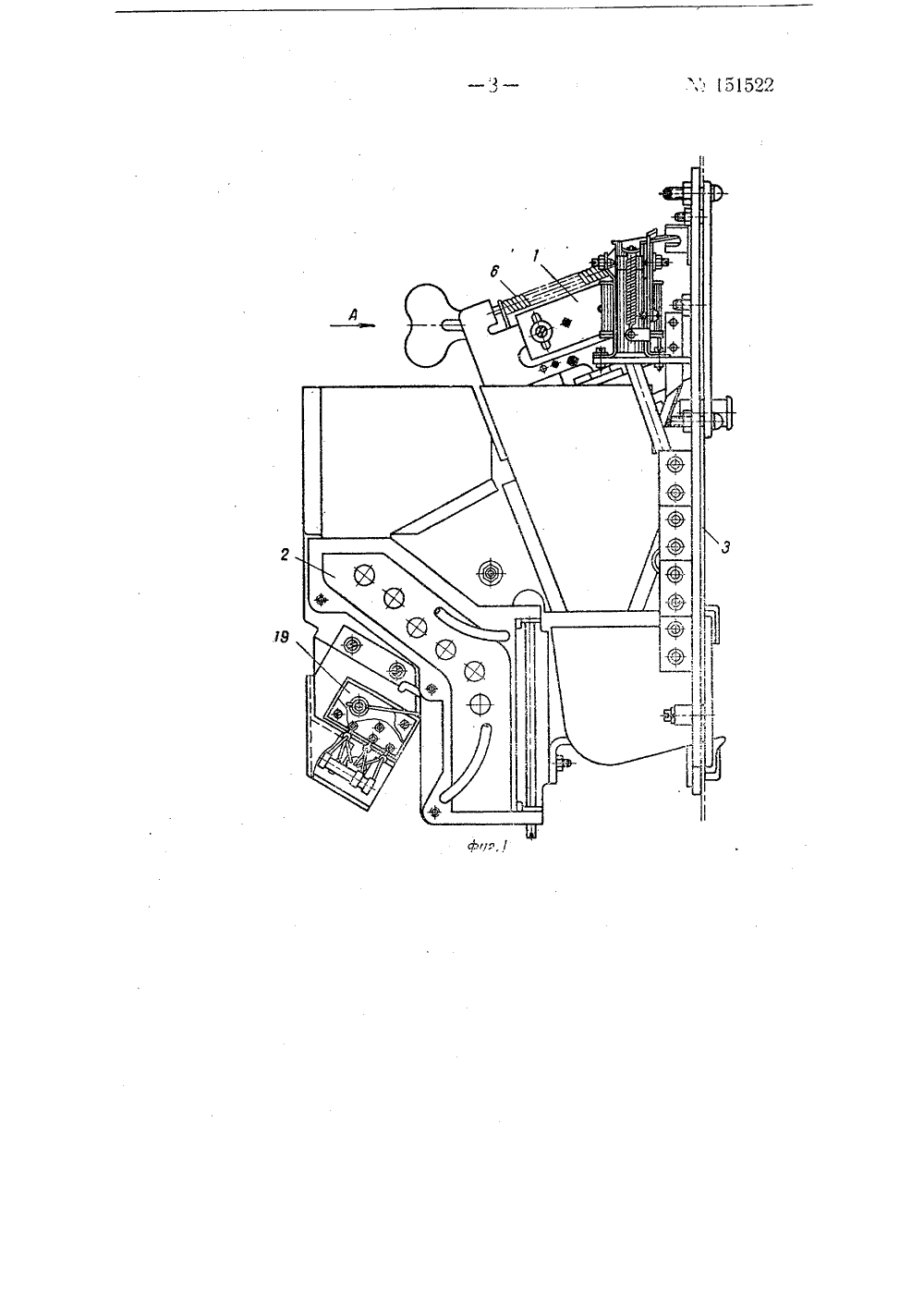

Класс О 071 43 Ь 2 в 435,й151522 СССР ЕЛЬСТВУ РСКОМУ С одписная группа18 и Р,аревски авлив Я ПРИЕМА МОНЕТ ДВУХ РАЗЛИЧН ДОСТОИ НСТВ ТРОЙСТ Заявлено 11 декабр митет по делам изобретений и13Министров ССС 61 г за крытий при 16 Совет . публиковано в Бюллетене изобретений21 Известны устройства для приема монет двух различных достои яств с соответственно различными диаметрами, например, в торговых автоматах, имеющие испытатель монет с корпусом, состоящим из двух яаклонных, шарнирно связанных между собой сходящихся внизу щек, с разделителем, образующим со щеками корпуса продольные каналы для монет малого и большого диаметра, и с боковым отверстием для отсева маломерных монетПредлагается устройство для приема монет двух различных достоинств, в котором в отличие от известных испытатель снабжен отсекателем монет, имеющих диаметр промежуточного размеоа, выполненным в виде смонтированного в канале для монет малого диаметра и регулируемого по высоте упора с предохранительной планкой, удерживающей остановленные монеты,Эти особенности устройства упрощают его конструкцию и обеспечивают большую надежность работы.;:а фиг. 1 схематически изображено устройство для приема мон т двух различных достоинств, вид сбоку; на фиг. 2 - то же устройство, вид по стрелке А на фиг. 1; на фиг. 3 - схема узла испытателя с отсекателем; на фиг, 4 - схема узла испытателя с отсекателем, амид по стрелке Б на фиг. 3.Основными узлами устройства являются испытатель 1 монет и желоб-монетопровод 2 с монтированными в нем датчиками, переключаемыми монетами. Испытатель 1 и желоб-монетопровод 2 смонтированы на общей вертикальной планке 3. Испытатель 1 служит для приема и контооля монет в одну и три копейки и имеет корпус, состоящий из неподвижной щеки 4 и подвижной щеки 5, шарнирно связанных между собой и сходящихся внизу. Щеки 4 и 5 прижимаются одна к другой пружиной 6 с образованием клиновидной щели, в которую попадают проверяемые монеты, На неподвижной щеке 4 посредством планки 7 укреплен постоянный магнит 8, задерживающий суррогаты монет цз ферромагнитных материалов.Входная щель 9 в планке 8 пропускает монету достоинством в3 коп. (и ниже) и ограничивает прохождение монет (или суррогатов),превышаюгцих по диаметру или толщине (с учетом допусков) размеры 3 копеечной монеты, Разделитель 10 (планка) образует со щеками 4и 5 продольные каналы 11 и 12 соответственно для монет 13 большегодиаметра и для монет 14 меньшего диаметра.Испытате:.ь 1 снабжен отсекателем монет, имеющих диаметр промежуточного размера, и представляет собою упор 15 с предохранительной планкой 1 б; пластинчатый упор 15 смонтирован в канале для монетмалого диаметра и может регулироваться по высоте. Упор 15 пропускаетмочету достоинством в 1 коп., предохранительная планка 16 задерживает все суррогаты монет, превышающие по диаметру монету достоинствомв 1 коп., а разделитель 10 отводит трехкопеечную монету в сторону отупора 15. Калиброванная щель 17 служит для возврата суррогатов монет, имеющих толщину менее толщины однокопеечной монеты.Боковое отверстие 18 испытателя, калиброванное по высотным размерам в подвижной щеке 5, предназначено для отсева маломерныхмонет.Таким образом, испытатель свободно пропускает однокопеечныемонеты, которые, скользя,по плоскости подвижной наклонной щеки ",.проходят под упопом 15, и монеты достоинством в 3 коп которые, проходя через испытатель, отводятся разделителем 10 от упора 15.Все суррогаты монет, меньших ло диаметру однокопеечной монегы,удаляются на возврат через отверстие 18; суррогаты, большие по диаметру чем однокопеечная монета, но меньшие по сравнению с трехкопеечной монетой задерживаются упором 15 и предохранительной планкой 1 б, препятствующей сходу суррогатной монеты с упора 15 и прохождению ее в рабочий желоб-монетопровод 2 от удара рукой по планке 3 или от сотрясений при работе торгового автомата.Датчики-переключатели, установленные в желобе-мои етопроводе,срабатывают от воздействия на них монет; датчик-переключатель 9,установленный в вертикальной части желоба-монетопровода, срабатывает только от монеты достоинством в 1 коп.; другой датчик-переключатель (на чертеже не показан), установленный в наклонной части желоба-монетопровода 2, срабатывает только от монеты достоинством в3 коп,В зависимости от числа контролирующих элементов (упоров 15 спредохранительной планкой 1 б) устройство может принимать и болеедвух монет различных достоинств.Предмет изобретенияУстройство для приема монет двух различных достоинств с соответственно различными диаметрами, например, в торговых автомагах, имеющее испытатель монет с корпусом, состоящим из двух наклонных шарнирно связанных между собой сходящихся внизу щек, с разделителем, образующим со щеками корпуса продольные каналы для монет малого и большого диаметра, и с боковым отверстием для отсева мал,- мерных монет, отл ич а ю шее ся тем, что, с целью упрощения конструкции и повышения надежности его работы, испытатель снабкен отсекателем монет, имеющих диаметр промежуточного размера, выполненным в виде смонтированного в канале для монет малого диаметра и регулируемого по вь.соте пластинчатого упора с предохранительной планкой, удерживающей остановленные монеты,
СмотретьЗаявка
755166, 11.12.1961
Даревский Р. Т, Павливкер М. М
МПК / Метки
МПК: G07D 5/02
Метки: двух, достоинств, монет, приема, различных
Опубликовано: 01.01.1962
