Способ формирования объемных изображений и устройство визуализации объемных изображений

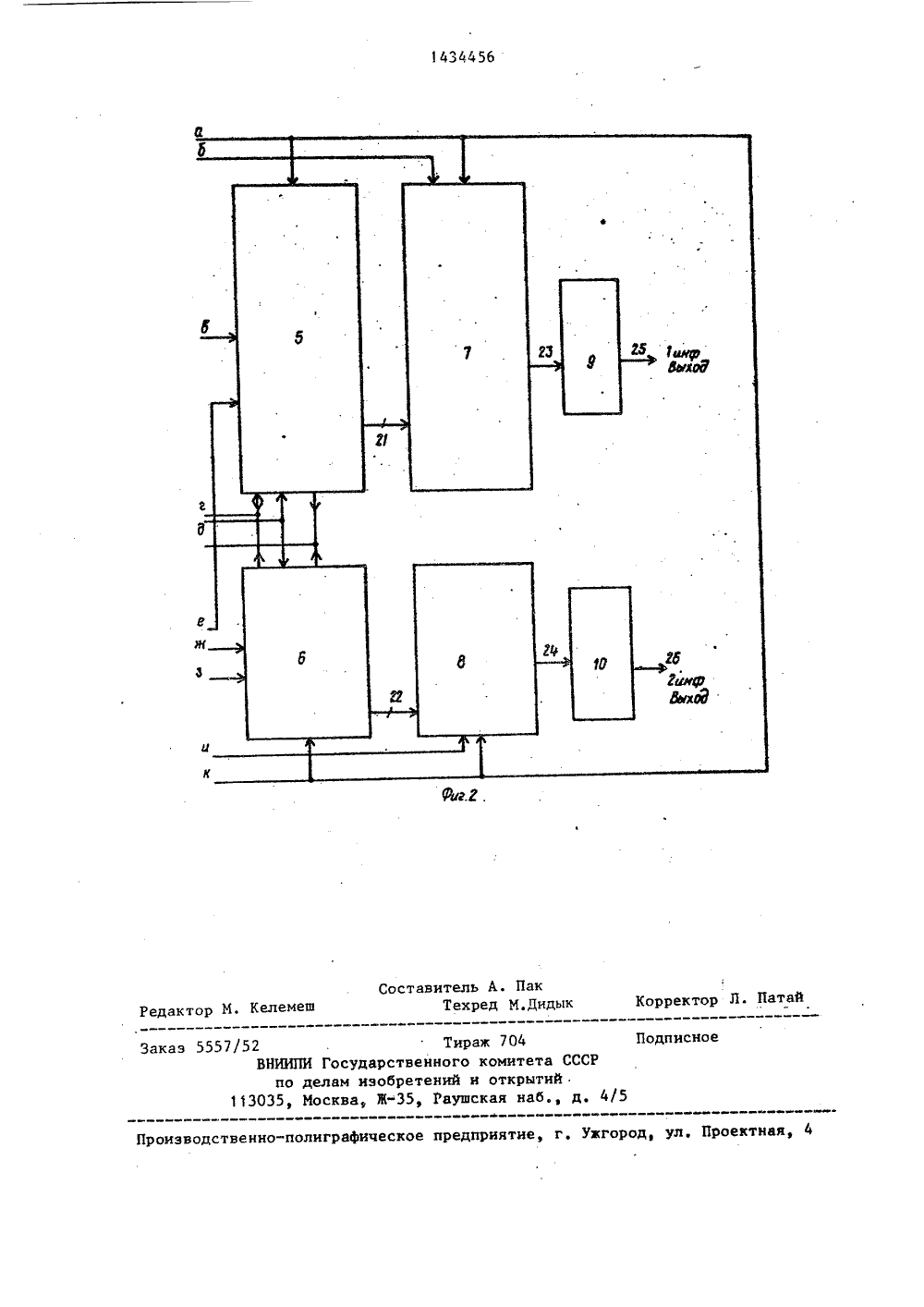

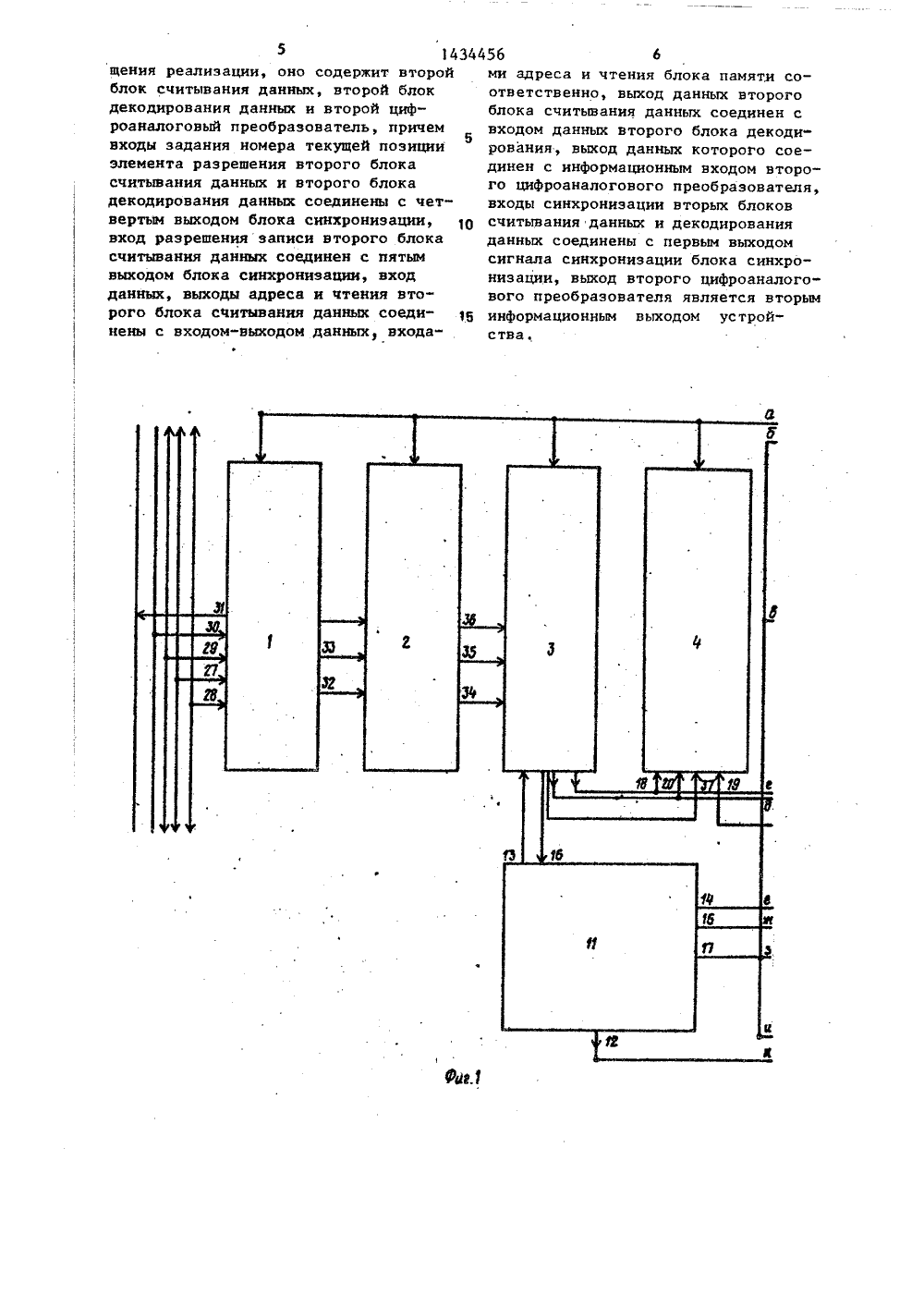

(21) 4135847 (22) 13,108 (46) 30.10.8 (71) Институ формации АН С (72) М.ф. Пыли (53) 681.325 24 Бюл. В проблемССР е ин П. Ярославск ный и088.8) пв- ого,А соений ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) ТаКапог ОХоз 1 п 1 Ьгее - Эйпе опа 1,7 шащ ТесЬпщцез. - Ием Т Яап Ргапс 1 звсо 1 лпйоп: Асайщпс Ргевв, 1976, р.357,Авторское свидетельство СССР У 633043, кл. С 09 С 1/16, 1976 (54) СПОСОБ ФОРМИРОВАНИЯ ОБЪЕМНЬ ИЗОБРАЖЕНИЙ И УСТРОЙСТВО ВИЗУАЛИ ЦИИ ОБЪЕМНЫХ ИЗОБРАЖНИЙ(57) Изобретение относится к сп бам формирования объемных изобра и устройствам визуализации иэображе"ннй для автоматизированных системобработки изображений, может использоваться при решении задач, тре"бующих визуализации объемных изображений, закодированных в цифровой фор"ме. Цель изобретения - упрощение реализации. Изобретение позволяет сократить объем памяти дисплея, используемой для хранения дискретизированныхи квантованньм изображений, состав"ляющнх стереопары. С этой целью цифровой сигнал, соответствующий дискретизированнойн квантованной стереопареперед записью в память дисплея кодируется для устранения взаимной информационной избыточности составляющихстереопару иэображений. 2 с,п.ф-лы,2 ил.Изобретение относится к созданию полутоновых графических дисплеев для автоматизированных систем обработки изображений и может быть использовано при решении задач, требующих визуализации объемных изображений, закодированных в цифровой форме.Целью изобретения является упрощение реализации. 10На фиг, 1 и 2 приведена Функциочнальная схема устроиства визуализации объемных изображений. Цифровой сигнал, соответствующийдискретизированной и квантованной сте реопаре, с линий системного интерфейса СМ ЭВМ "Общая шина" через блок 1 ввода данных поступает в блок 2 кодирования данных и после кодирования с помощью блока 3 регистров эаписы вается в блок 4 памяти.Закодированные первый и второй кадры стереопары считываются соответственно блоком 5 считывания данных и вторым блоком 6 считывания и далее поступают соответственно в фнок 7 де. кодирования данных и второй блок 8 декодирования данных. После васстановления в блоках 7 и 8 с достаточным30для отображения качеством цифровые сигналы, соответствующие первому и второму кадрам стереопары, поступают соответственно на цифроаналоговый преобразователь 9 и второй цифроаналоговый преобразователь 1 О, на выходах которых. Формируется аналоговый сигнал, который можно испольэоватьдля управления любым полутоновым устройством отображения, работающим по40 растровому принципу, например для модуляции яркости луча телевизионного монитора, на экране которого таким образом будет сформировано йзоб ражение обоих кадров стереопары. Все процессы в устройстве синхронизуются блоком 31 синхронизации, который вырабатывает непрерывную последовательность тактовых импульсов, через первый выход 12 блока 11 поступающую на все блоки устройства, кроме цифроана 50 логовых преобразователей, Помимо этого, блок 11 синхронизации выполняет функции арбитража внутреннего канала обмена информацией с блоком 4 памяти (второй и третий выходы 13, 14 и 15 и55 управляющий вход 16 блока 11 синхрони" зации соответственно) и вырабатывает сигнал задания номера текущей позиции элемента разрешения, который через четвертый выход 17 блока 11 поступает на одноименные входы блоков 5 и 6 считывания данных и блоков 7 и 8 декодирования данных.Операция воспроизведения объемного изображения выполняется следующим образом.Блок 11 синхронизации по очереди выдает на выходы 14 и 15 сигналы разрешения данных в брокн 5 и 6 соответственно. Согласно этим сигналам, а также номеру текущей позиции элемента разрешения блоки 5 и 6 генерируют циклы чтения данных из блока 4 памяти - вырабатывают адрес, соответствующий ячейке памяти, и сигнал чтения, поступающие на входы 18 и 19 адреса и чтения соответственно блока 4 памяти, и помещают данные, выдаваемые этим блоком через вход- выход 20 данных,в свои буферные регистры. Отсюда через выходы 21 и 22 данных данные передаются в блоки 7 и 8 декодирования данных, осуществляющие их декодирование, В результате этой операции на выходах 23 и 24 данных блоков 7 и 8 формируются двоичные коды отсчетов видеосигнала, первого и второго кадров стерео- пары соответственно, которые далее преобразуются в аналоговые сигналы цифроаналоговыми преобразователями 9 и 10 и поступают на первый и второй информационные выходы 25 и 26 устройства соответственно.Операция ввода, кодирования и записи данных осуществляется следующим образом. ПРием информации с общей шины осуществляется блоком 1 ввода данных, Входы 27-29 адреса данных и управляющих сигналов, соответственно соединенные одноименньий подшинами общей шиныпервый вход 30 синхронизаций служат для приема сигнала синхронизации активного устройства. Устройству выделены два адреса на общей шине (регистр состояния и регистр данных,),определяемые перемычками в блоке ввода данных. При поступлении команды записи данных в один из этих регистров вырабатывается сигнал синхронизации пассивного устройства (второй выход 31 синхронизации блока), данные с входа данных поступают на информационный выход 32 блока и на4456 Формула1 з143одном из выходов 33, образующих первый выход синхронизации блока, соответственно адресу по которому производится запись данных, генерируется строб записи слова состоянияили данных,Согласно этим стробам данные записываются либо в буферный регистрданных блока 2 кодирования, либо вего регистр состояния, определяющийрежим работ блока (алгоритм кодирования)Согласно содержимому регистра состояния блок кодирования осуществляетпреобразование данных, поступающихв регистр данных, и формируется адрес ячейки блока 4 памяти, куда необходимо записать очередное слово закодированных данных, По окончаниюэтого процесса адрес и данные выдаются на выходы 34 и 35 адреса и данных блока соответственно, на выходеЗб синхронизации генерируется синхросигнал, согласно которому адреси данные запоминаются в блоке 3 регистров, который при этом вырабатывает запрос записи в блок памяти,поступающий на управляющий вход 1 бблока 11 синхронизации. По окончании текущего цикла чтения блок синхронизации выдает сигнал, разрешающий блоку регистров произвести циклзаписи в блок памяти (второй выход13 блока синхронизации), по которому адрес, данные и сигнал записис информационных выходов блока регистров поступают на входы 18 адреса, вход-выход 20 данных и вход37 записи, согласно которым блокпамяти осуществляет операцию записи данных. изобретения 1. Способ формирования объемных изображений, заключающийся в том, Гчто формируют стереопару, о т - л и ч а ю щ и й с я тем, что, с целью упрощения реализации, первый кадр стереопары выполнен из элементов разрешения большей площади,чем элементы разрешения второго кадра стереопары.2, Устройство визуализации объемных изображений, содержащее блок ввода данных 1 блок кодирования данных, блок регистров, блок памяти, блок считывания данных, блок декодирования данных, цифроаналоговый преобразователь, блок синхронизации,причем входы данных, адреса, управляющих сигналов и первый вход сннхронизации блока ввода данных являются одноименными входами устройства, информационный выход блока ввода данных соединен с одноименнымвходом блока кодирования данных,первый выход синхронизации блокаввода данных соединен с одноименнымвходом блока кодирования данных, выходы адреса и данных блока кодирования данных соединены с первым ивторым информационными входами блока регистров, выход синхронизацииблока кодирования данных соединен спервым входом синхронизации блокарегистров, первый, второй и третийинформационные выходы блока регистров соединены с входом адресавходомвыходом данных и входом записи блока памяти соответственно, четвертый информационный выход блока ре 25 гистров соединен с управляющим входом блока синхронизации, вход-выход данных блока памяти соединен свходом данных блока считывания данных, выходы. адреса и чтения блока ЗО считывания данных соединены с одноименными входами блока памяти, выход данных блока, считывания данныхсоединен с входом данных блока деькодирования данных, выход данныхблока декодирования данных соединенс информационным входом первого цифроаналогового преобразователя, первый выход блока синхронизации соединен с входами синхронизации бло О ков памяти, считывания данных и декодирования данных и вторыми входами. синхронизации блоков кодированияданных, ввода данных и регистров,второй и третий выходы блока синхро 4 б низации соединены соответственно свходом разрешения выдачи блока регистров и входом разрешения записиблока считывания данных, четвертыйвыход блока синхронизации соединенс входами задания номера текущей позиции элемента разрешения блоков считывания данных и декодирования данных, второй выход сигнала синхронизации блока ввода данных и выход бб цифроаналогового преобразователяявляются соответственно выходом синхронизации и первым информационнымвыходом устройства, о т л и ч а ю -щ е е с я тем, что, с целью упро 5 14 щения реализации, оно содержит второй блок считывания данных, второй блок декодирования данных и второй цифроаналоговый преобразователь, причем входы задания номера текущей позиции элемента разрешения второго блока считывания данных и второго блока декодирования данных соединены с четвертым выходом блока синхронизации, вход разрешения записи второго блока считывания данных соединен с пятым выходом блока синхронизации, вход данных, выходы адреса и чтения второго блока считывания данных соединены с входом-выходом данных, входаФ 34456 6ми адреса и чтения блока памяти соответственно, выход данных второго блока считывания данных соединен с 5входом данных второго блока декодирования, выход данных которого соединен с информационным входом второго цифроаналогового преобразователя, входы синхронизации вторых блоков 1 О считывания данных и декодированияданных соединены с первым выходом сигнала синхронизации блока синхронизации, выход второго цифроаналогового преобразователя является вторым 15 информационнь 1 м выходом устройства.4 э 4456 ставитель А. ПТехред М,орректор Л. Патай Келе Редак аказ 555 дпис Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектна/52 Тираж 70 ВНИИПИ Государственного комипо делам изобретений и откр 13035, Москва, Ж, Раушская та СССРтийб д,
