Генератор импульсов

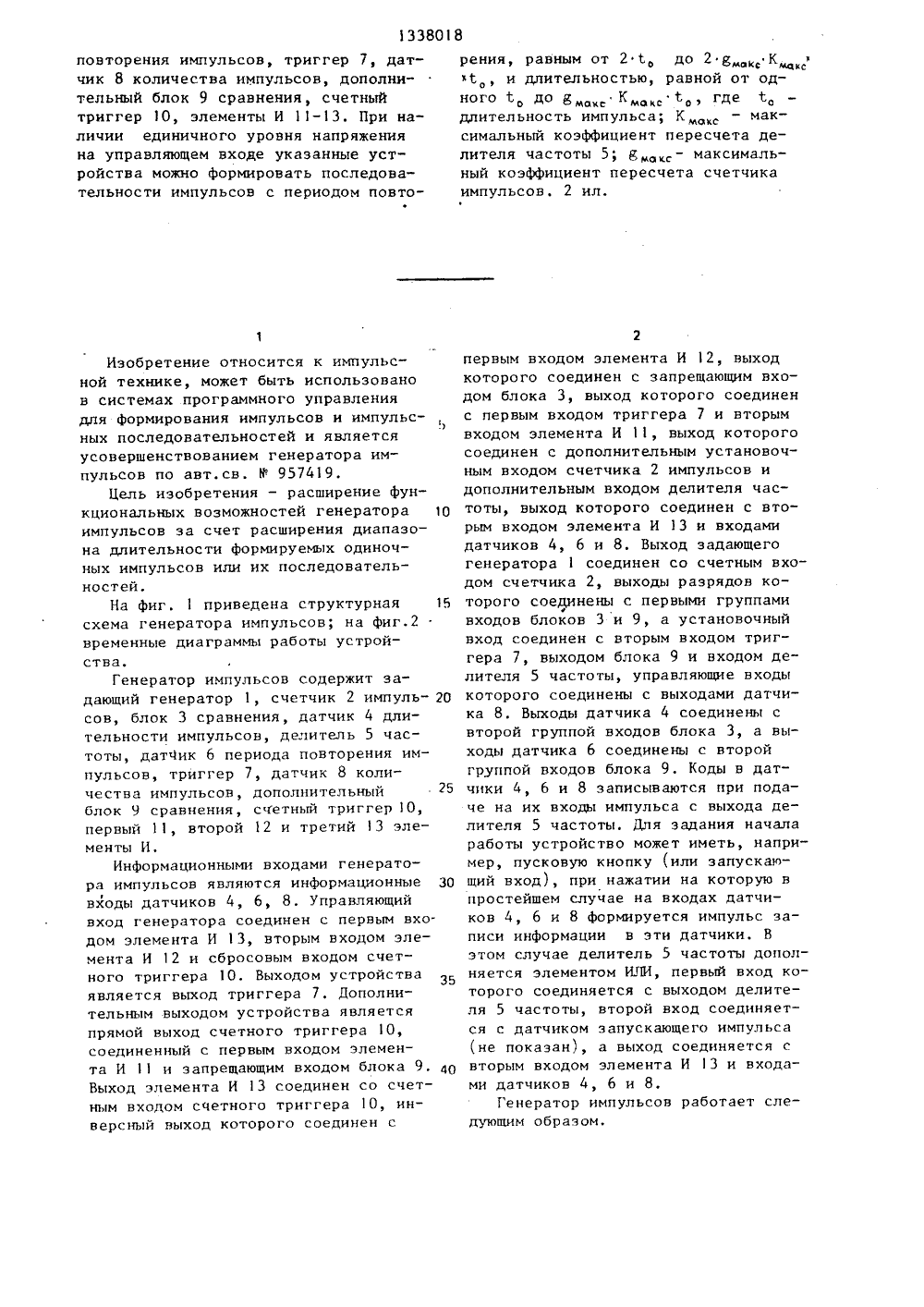

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК П 9) 4 Н 03 К 3 64 ПИСАНИЕ ИЗОБРЕТЕНИ ьсов ией. Изобние функратора путем ра ности фо или их и зон очных стей. енера лок 3 ости импульсов Устройсттор 1, сравне- импульсо во содерсчетчикния, датделитель оль -управ ик ва тчи с 3 ь ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СМ 957419, кл. Н 03 К 364, 198(57) Изобретение может быть исзовано в системах программного ления для формирования импу импульсных последовательнос ретение обеспечивает расшир ьиональных возможностей ген ирения диап мируемых оди ледовательн т задающий импульсов,4 длитепь частоты, д1338018 повторения импульсов, триггер 7, датчик 8 количества импульсов, дополнительный блок 9 сравнения, счетныйтриггер 10, элементы И 11-13. При наличии единичного уровня напряженияна управляющем входе указанные устройства можно формировать последовательности импульсов с периодом повтоИзобретение относится к импульсной технике, может быть использовано в системах программного управления для формирования импульсов и импульсс ных последовательностей и является усовершенствованием генератора импульсов по авт.св. В 957419.Цель изобретения - расширение функциональных возможностей генератора 10 импульсов за счет расширения диапазона длительности формируемых одиночных импульсов или их последовательностей.На фиг. 1 приведена структурная 16 схема генератора импульсов; на фиг.2 временные диаграммы работы устройства.Генератор импульсов содержит задающий генератор 1, счетчик 2 импуль сов, блок 3 сравнения, датчик 4 длительности импульсов, делитель 5 частоты, датчик 6 периода повторения импульсов, триггер 7, датчик 8 количества импульсов, дополнительный блок 9 сравнения, счетный триггер 10, первый 11, второй 12 и третий 13 элементы И.Информационными входами генератора импульсов являются информационные 30 входы датчиков 4, 6, 8, Управляющий вход генератора соединен с первым входом элемента И 13, вторым входом элемента И 12 и сбросовым входом счетного триггера 1 О, Выходом устройства является выход триггера 7. Дополнительным выходом устройства является прямой выход счетного триггера 1 О, соединенный с первым входом элемента И 11 и запрещающим входом блока 9. 40 Выход элемента И 13 соединен со счетным входом счетного триггера 1 О, инверсный выход которого соединен с рения, равным от 2 С, до 2 8Кмакс макси длительностью, равной от оддлительность импульса; К- максимальный коэффициент пересчета делителя частоты 5; я, - максимальный коэффициент пересчета счетчика импульсов. 2 ил. первым входом элемента И 12, выход которого соединен с запрещающим входом блока 3, выход которого соединен с первым входом триггера 7 и вторым входом элемента И 11, выход которого соединен с дополнительным установочным входом счетчика 2 импульсов и дополнительным входом делителя частоты, выход которого соединен с вторым входом элемента И 13 и входами датчиков 4, 6 и 8. Выход задающего генераторасоединен со счетным входом счетчика 2, выходы разрядов которого соединены с первыми группами входов блоков 3 и 9, а установочный вход соединен с вторым входом триггера 7, выходом блока 9 и входом делителя 5 частоты, управляющие входы которого соединены с выходами датчика 8. Выходы датчика 4 соединены с второй группой входов блока 3, а выходы датчика 6 соединены с второй группой входов блока 9. Коды в датчики 4, 6 и 8 записываются при подаче на их входы импульса с выхода делителя 5 частоты. Для задания начала работы устройство может иметь, например, пусковую кнопку (или запускающий вход), при нажатии на которую в простейшем случае на входах датчиков 4, 6 и 8 формируется импульс записи информации в эти датчики, В этом случае делитель 5 частоты дополняется элементом ИЛИ, первый вход которого соединяется с выходом делителя 5 частоты, второй вход соединяется с датчиком запускающего импульса(не показан), а выход соединяется с вторым входом элемента И 3 и входами датчиков 4, 6 и 8.Генератор импульсов работает следующим образом, 1338018В случае необходимости сформировать последовательность импульсов, состоящую иэ определенного числа импульсов малой длительности, на управляющем входе устройства присут 5 ствует уровень "0" (фиг. 2,а), вследствие чего элемент И 13 (фиг. 2 г) закрыт по первому входу, элемент И 12 (фиг. 2 и) закрыт по второму входу, а на прямом выходе счетного триггера 10 (фиг. 2 д) присутствует "0", закрывающий элемент И 11 (фиг. 2 л) по первому входу. Вследствие этого на запрещающих входах блоков 3 и 9 срав нения присутствует уровень "0" и они готовы к работе. Пусть на информационных входах датчика 4 длительности импульсов при сутствует код числа, например,= 4, на информационных входах датчика 6 периода повторения импульсов - код числа ) = 6, на информационных входах датчика 8 количества импульсов - код числа К 1 = 5. В момент формирования импульса на выходе делителя 5 частоты (Фиг. 2 в) происходит запись указанных кодов 1, К, соответственно в датчики 4, 6 и 8. Импульсы с периодом следования С, с выхода задающего генератора 1 (фиг. 2 б) поступают на счетный вход счетчика 2 импульсов, изменяя его состояние от 0 до 1,. Когда в счетчике 2 импульсов эафиксируется35 код числа 1, = 4, на выходе блока 3 сравнения (фиг. 2 к) формируется импульс, устанавливающий триггер 7 по первому входу в единичное состояние (фиг. 2 м). Счетчик 2 импульсов про должает считать, и в момент, когда в счетчике 2 импульсов зафиксируется код числа ) = Ь, на выходе блока 9 сравнения (фиг. 2 ж) формируется импульс, который записывает единицу в 45 делитель 5 частоты, сбрасывает счетчик 2 импульсов и триггер 7. Счетчик 2 импульсов продолжает считать и когда в нем вновь зафиксируется код числана выходе блока 9 сравнения формируется следующий импульс, устанавливающий счетчик 2 импульсов и триггер 7 в нулевое состояние и записывающий очередную единицу в делитель 5 частоты. Далее работа устройства продолжается аналогичным образом, при этом на выходе триггера 7 формируются импульсы, следующие с периодом повторения )Со = 6 С, и имеющие длительность, равную (д) С = (6-4)СоСоПо истечении времени, равного,),К,С т.е. после формирования навыходе блока 9 сравнения К, -го (К, =5)импульса, на выходе делителя 5 частоты вновь формируется импульс переполнения, который поступает на входы датчиков 4, 6 и 8, осуществляя запись в них кодов чисел, присутствукг щих на их информационных входах, например = 2, )= 7, К = 6. В этомслучае на выходе устройства в течение времени,) К С формируется по 2следовательность из К 2 = 6 импульсов,следующих с периодом ) С = 7 С,и имеющих длительность- ,С, =(7-2) С,= 5 С,. Аналогичным образом может быть сформирована любая другая последовательность импульсос с лом ипульс от одно до К (где К- максимальный коэффициент пересчета делителя частоты 5), в серии, периодом повторения от 2 Со до )(где 3 ма, максимальный коэффициент пересчета счетчика импульсов 2), длительностью от одного С, до-1) С,.В случае необходимости сформировать одиночные импульсы большой длительности или их последовательности на управляющий вход устройства подается единичный уровень напряжения, подготавливающий к работе элемент И 13 по первому входу и элемент И 12 по второму входу. Вследствие этого первый же импульс, сформированный на выходе делителя частоты 5 не только записывает в датчики 4, 6 и 8 коды чисел, присутствующие на их информационных входах (например, з = 4,4, Кэ = 4), но и через элемент И 13 поступает на счетный вход триггера 1 О, вследствие чего на его прямом выходе формируется единичный уровень, подготавливающий к работе по первому входу элемент И 11 и запрещающий формирование импульсов на выходе блока 9 сравнения, а на инверсном выходе счетного триггера 10 (фиг. 2 е) формируется нулевой уровень напряжения, закрывающий элемент И 12 по первому входу, вследствие чего на запрещающем входе блока 3 сравнения сохраняется нулевой уровень, разрешающий его работу. Импульсы с периодомс выхода задающего генератора 1 поступают на счетный вход счетчика 2импульсов. Когда в счетчике 2 импульсов зафиксируется код числа= 4, на выходе блока 3 сравнения формируется импульс, который устанавливает триггер 7 в единичное состояние, и через элемент И 11 поступает на дополнительный установочный вход счетчика 2 импульсов, сбрасывая его в ноль, а также на дополнительный вход делителя 5 частоты, изменяя его состояние на единицу. Счетчик 2 импульсов продолжает считать, и когда в нем вновь зафнксируется число 1, блок 3 сравнения вновь формирует импульс, сбрасывающий в ноль счетчик 2 импульсои, подгв .рждаюший единичное состоя. н;е триг ера 7 и записывающш очередной импульс в делитель 5 частоты. По истечении времени, равного 1 К,С, г момента формирования последнего из импульсов на выходе делителя частоты 5, т.е, после формирования на выходе блока 3 и на выходе элемента И 1 К -го (К,= 4) импульса, на выходе делителя 5 частоты вновь формируется импульс переполнения, который поступает на входы датчиков 4, 6 и 8, подтверждая залисанные в них коды,1 Кз (присутствующие соответственно на информационных входах датчиков 4, 6 и 8), а также на второй вход элемента И 13, импульс с выхода которого поступает на счетный вход счетного триггера 10, переводя его в нулевое состояние. При этом на инверсном выходе счетного триггера 1 О формируется единичный уровень напряжения, который через элемент И 12 запрещает формирование импупьсов на вы 40 ходе блока 3 сравнения. Нулевой уровень напряжения с прямого выхода счетного триггера 10 разрешает работу блока 9 и закрывает по первому входу элемент И 11. Импульсы с выхода за 45 дающего генератора 1 поступают на счетный вход счетчика 2 импульсов, изменяя его состояние от 0 до ) .Кого да в счетчике 2 зафиксируется код числа= 4 на выходе блока 9 срав 50 нения формируется импульс, который сбрасывает триггер 7, счетчик 2 и записывает единицу в делитель 5 частоты, Далее счетчик 2 импульсов продолжает считать, и когда в нем вновь зафиксируется число ), блок 9 вновь формирует импульс, сбрасывающий счетчик 2, подтверждающий нулевое состояние триггера 7 и записывающий очередной импульс в делитель 5 частоты. По истечении времени, равного,1 К С , т, е. после формирования на выходе блока 9 сравнения К -го (К= 4) импульса, на выходе делителя 5 частоты вновь формируется импульс переполнения, который поступает на входы датчиков 4, 6 и 8, подтверждая записанные в них коды ), К, а также на второй вход элемента Й 13, импульс с выхода которого поступает на счетный вход счетного триггера 10, переводя его в единичное состояние. Далее процесс формирования единичной и нулевой частей длинных импульсов повторяется. При этом на прямом выходе счетного триггера 10 формируется последовательность импульсов с периодом следования, равным (+ 3) Кз С,(4 + 4)4 С, = 32С, , и длительностью, равной 3. К,С, = 4 4 С,= 16 С, а на выходе триггера 7 формируется последовательность импульсов с периодом следования, равным ( + К,(4+4) 4 С, = 32 С, , и длительностью, равной ( (К) + 3 )к С, = (4 (4-1) + 4) Т = 16 С,.Таким образом, при наличии единичного уровня напряжения на управляющем входе предлагаемого устройства можно формировать последовательности импульсов с периодом повторения, равтельностью, равной от одного С доК С)маке макс оФормула изобретенияГенератор импульсов по авт.св.Ф 957419, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введены три элемента И и счетный триггер, прямой выход которого соединен с запрещающим входом дополнительного блока сравнения и первым входом первого элемента И, выход которого соединен с дополнительным входом делителя частоты и дополнительным установочным входом счетчика импульсов, а второй вход первого элемента И соединен с выходом блока сравнения, запрещающий вход которого соединен с выходом второго элемента И, первый вход которого соединен с инверсным выходом счетного триггера, вход сброса которого соединен с вторым входом второго элемента И и первым входом третьего эле1338018 г м Составитель А. Перфильевактор Н, Еиштулинец Техред В.Кадар Корректор А, Обручар аказ 412/5 одписн тета Срытий наб., д,л, Проектна 1 рои с ., . лп -полиграфическое предприя Уж мента И, выход которого соединен со счетным входом счетного триггера, а Тираж 901 НИИПИ Государственного ко по делам изобретений и о 15, Москва, Ж, Раушска второй вход соединен с входом датчикадлительности импульсов.
