Бокс для содержания животных

Номер патента: 1279568

Автор: Налоев

ZIP архив

Текст

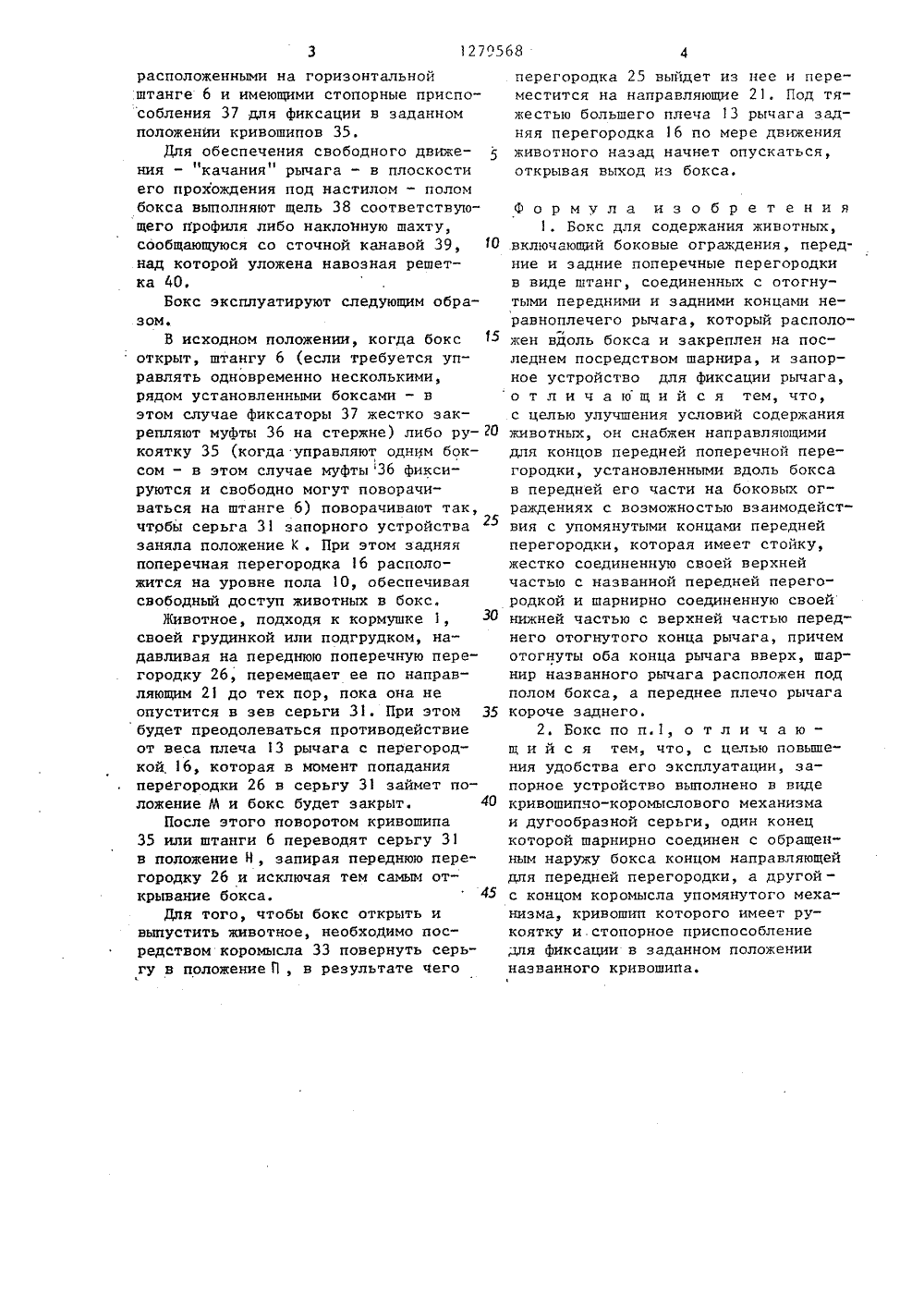

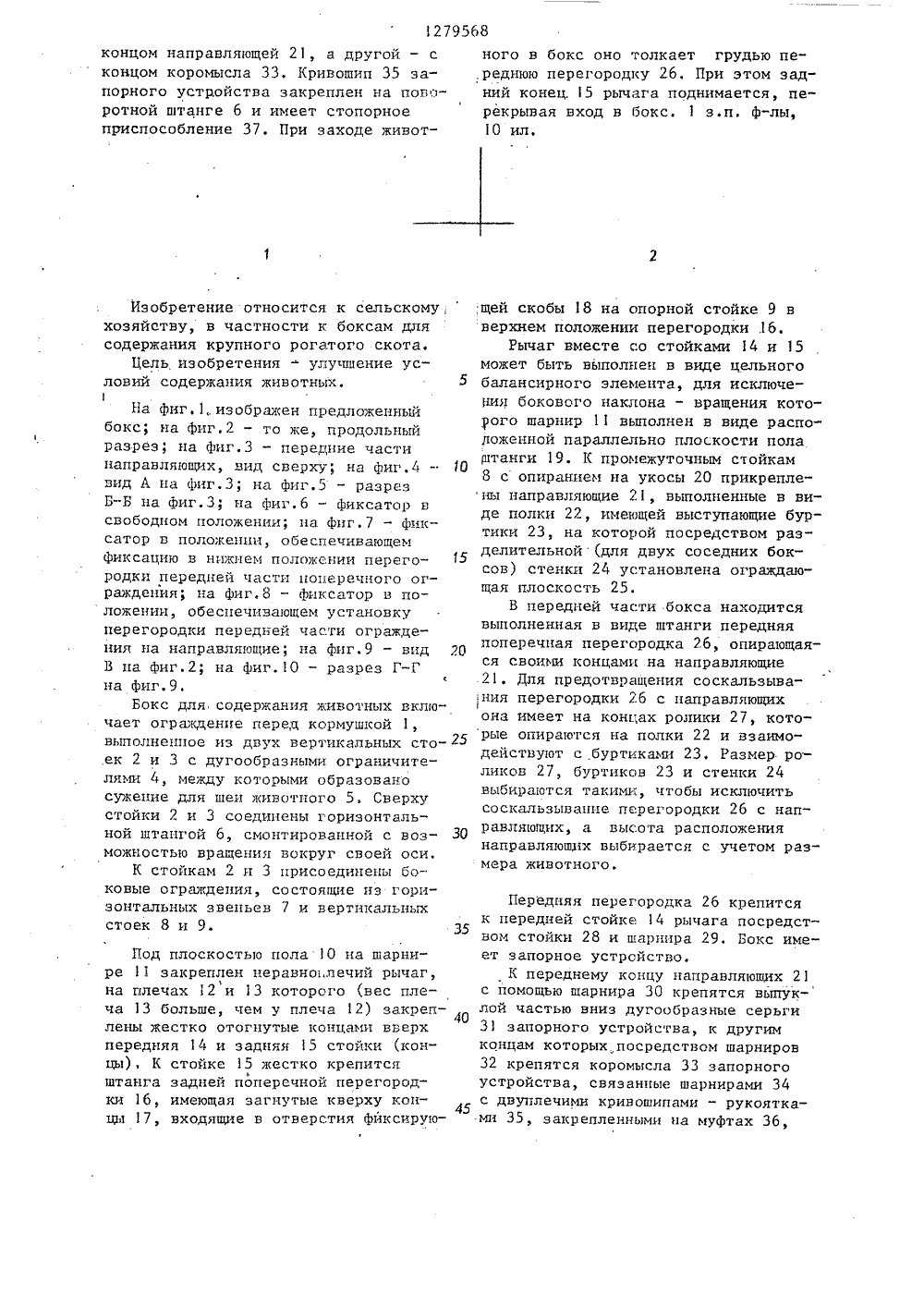

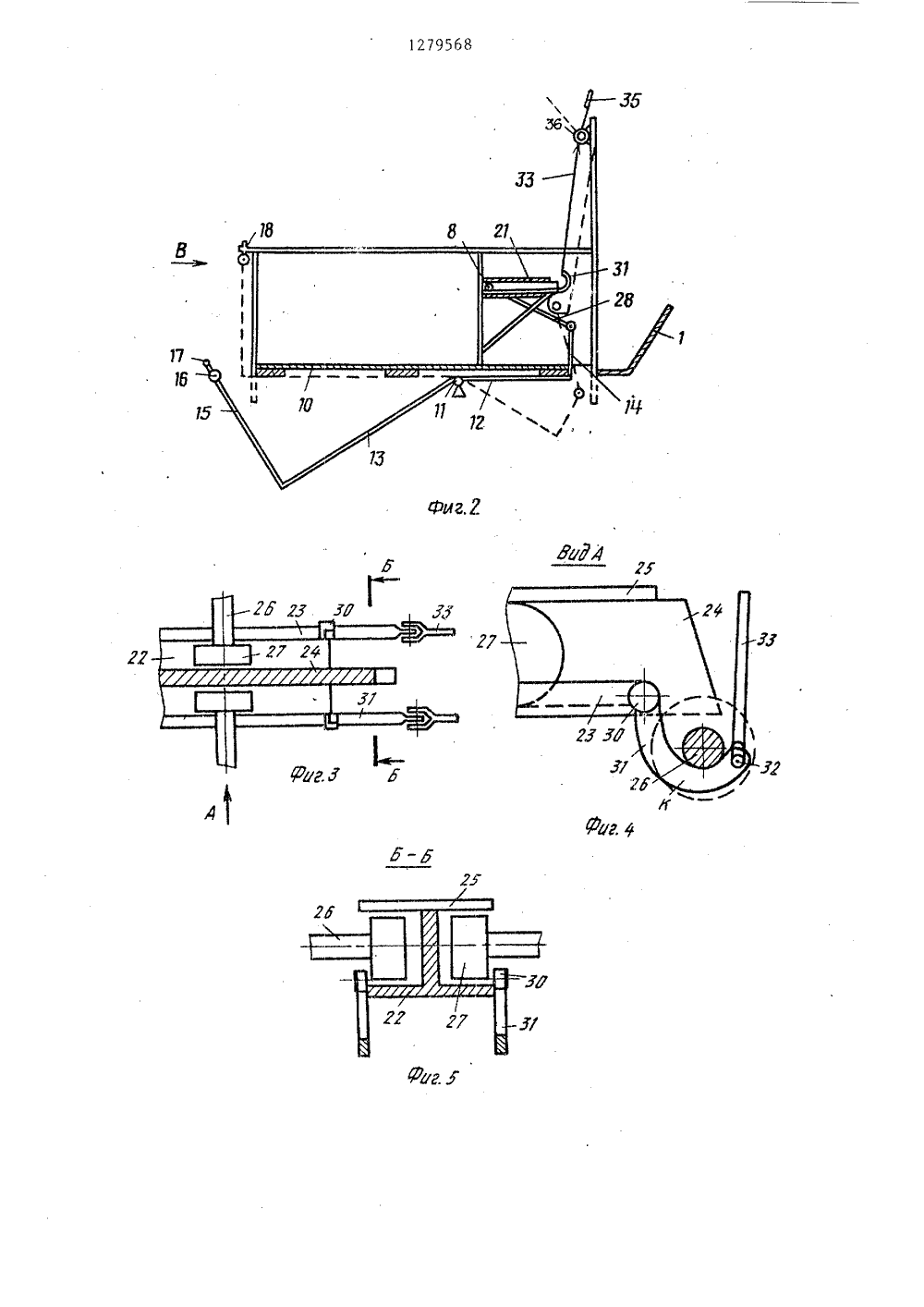

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУ БЛИН 09) И 4 А 01 К 1/02 ГОСУДАРСТВЕННЫ ПО ДЕЛАМ ИЗОБРЕ ИТЕТ СССРЙ И ОТКРЫТИЙ ЕНИЯ АВТОР(54) Б (57) И му хоз улучше ных в ТНЫХсельскоеравнох концанный плечийми 14,под полЗаднее еднего. передФь Ъ СВИДЕТЕЛЬСТВ 21) 3937502/30-1522) 30.07,8546) 30.12.86. Бюл, У 4872) А.А.Налоев53) 636.082.321(088.8)56) Авторское свидетельство645632, кл. А 01 К 1/09, 19Патент ФРГ 9 2057461,л. А 01 К 1/02, 1977. КС ДЛЯ СОДЕРЖАНИЯ ЖИВ обретение относится к йству. Цель изобретен ие условий содержания оксах. Бокс содержит рычаг с отогнутыми вве 15, шарнирно установл ом 1 О блока вдоль пос плечо 13 рычага больш него плеча 12 На заднем конце 15рычага жестко закреплена задняя поперечная перегородка 16. Передняяпоперечная перегородка 26 бокса жестко соединена с верхней частью стойки28. Нижняя часть стойки 28 шарнирносоединена с верхней частью переднегоотогнутого конца плеча 12 рычага.Бокс снабжен направляющими 21, которые установлены вдоль бокса в передней его части на стойках 8 боковыхограждений. Концы штанги переднейперегородки 26 имеют ролики, которыеустановлены с возможностью перемещения по направляющим 21. Запорное устройство бокса выполнено в виде кривошипно-коромыслового механизма и дугообразной серьги 31. Один конец серьги 31 шарнирно соединен с наружным279568 концом направляющей 21, а другой - сконцом коромысла 33, Кривошип 35 запорного устройства закреплен на поворотной штанге 6 и имеет стопорноеприспособление 37. При заходе животИзобретение относится: к сельскому, , хозяйству, в частности к боксам для содержания крупного рогатого скота.Цель изобретения " улучшение условий содержания животных. 5 1На фиг.1 изображен предложенный бокс; на фиг,2 - то же, продольный разрез; на фиг,З - передние части направляющих, вид сверху; на фиг,4 - О вид А на фиг.З; на фиг.5 - разрез Б-Б на фиг.З; на фиг.6 - фиксатор в свободном положении; на фиг.7 - фиксатор в положении, обеспечивающем Фиксацию в нижнем положении перего родки передней части поперечного ограждения; на фиг.8 - Фиксатор в положении, обеспечивающем установку перегородки передней части ограждения на направляющие; на фнг.9 - вид 20 В на. Фиг.2; на Фиг.10 - разрез Г-Г на фиг.9.Бокс для содержания животных включает ограждение перед кормушкой 1, выполненное из двух вертикальных сто .ек 2 и 3 с дугообразными: ограничителями 4, между которыми образовано сужение для шеи животного 5, Сверху стойки 2 и 3 соединены горизонтальной штангой 6, смонтированной с воз можностью вращения вокруг своей оси,К стойкам 2 и 3 присоединены боковые ограждения, состоящие из горизонтальных звеньев 7 и вертикальных стоек 8 и 9. 35 Под плоскостью пола 10 на шарнире 11 закреплен неравноцлечий рычаг, на плечах 12 и 13 которого (вес плеча 13 больше чем у плеча 2) закреп 340 лены жестко отогнутые концами вверх передняя 14 и задняя 15 стойки (концы). К стойке 15 жестко крепитсяштанга задней поперечной перегородки 16, имеющая загнутые кверху концы 17, входящие в отверстия фиксируюного в бокс оно толкает грудью переднюю перегородку 26, При этом задний конец. 15 рычага поднимается, перекрывая вход в бокс, 1 з.п. Ф-лы, 10 илщей скобы 18 на опорной стойке 9 в верхнем положении перегородки .16.Рычаг вместе со стойками 14 и 15 может быть выполнен в виде цельного балансирного элемента, для исключения бокового наклона - вращения котового шарнир 11 выполнен в виде расположенной параллельно плоскости пола штанги 19. К промежуточным стойкам 8 с опиранием на укосы 20 прикреплены направляющие 21, выполненные в виде полки 22, имеющей выступающие буртики 23, на которой посредством разделительной 1 для двух соседних боксов) стенки 24 установлена ограждающая плоскость 25.Б передней части бокса находится выполненная в виде штанги передняя поперечная перегородка 26, опирающаяся своими концами на направляющие 21. Для предотвращения соскальзывания перегородки 26 с направляющих она имеет на концах ролики 27, которые опираются на полки 22 и взаимодействуют с буртиками 23. Размер роликов 27, буртиков 23 и стенки 24 выбираются такими, чтобы исключить соскальзывание перегородки 26 с направляющих, а высота расположения направляющих выбирается с учетом размера животного. Передняя перегородка 26 крепится к передней стойке 14 рычага посредством стойки 28 и шарнира 29. Бокс имеет запорное устрсйство.К переднему концу направляющих 21 с йомощью шарнира 30 крепятся выпуклой частью вниз дугообразные серьги 31 запорного устройства, к другим концам которых посредством шарниров 32 крепятся коромысла 33 запорного устройства, связанные шарнирами 34 с двуплечими кривошипами - рукоятками 35, закрепленными на муфтах 36, 1279568расположенными на горизонтальнойштанге 6 и имеющими стопорные приспособления 37 для фиксации в заданномположении кривошипов 35,Для обеспечения свободного движения - "качания" рычага - в плоскостиего прохождения под настилом - поломбокса выполняют щель 38 соответствующего профиля либо наклонную шахту,сообщающуюся со сточной канавой 39, 10над которой уложена навозная решетка 40,Бокс эксплуатируют следующим образом.В исходном положении, когда бокс 15открыт, штангу 6 (если требуется управлять одновременно несколькими,рядом установленными боксами - вэтом случае фиксаторы 37 жестко закрепляют муфты 36 на стержне) либо рукоятку 35 (когда управляют одним боксом - в этом случае муфты 36 фиксируются и свободно могут поворачиваться на штанге 6) поворачивают так,чтрбы серьга 31 запорного устройствазаняла положение 1 . При этом задняяпоперечная перегородка 16 расположится на уровне пола 1 О, обеспечиваясвободный доступ животных в бокс.Животное, подходя к кормушке 1, 30своей грудинкой или подгрудком, надавливая на переднюю поперечную перегородку 26, перемещает ее по направляющим 21 до тех пор, пока она неопустится в зев серьги 31. При этом 35будет преодолеваться противодействиеот веса плеча 13 рычага с перегородкой, 16, которая в момент попаданияперегородки 26 в серьгу 31 займет положение Ф и бокс будет закрыт. 40После этого поворотом кривошипа35 или штанги 6 переводят серьгу 31в положение Н, запирая переднюю перегородку 26 и исключая тем самым открывание бокса. 45Для того, чтобы бокс открыть ивыпустить животное, необхоДимо посредством коромысла 33 повернуть серьгу в положение П, в результате чего перегородка 25 выйдет из нее и переместится на направляющие 21. Под тяжестью большего плеча 13 рычага задняя перегородка 16 по мере движенияживотного назад начнет опускаться,открывая выход из бокса,Формула изобретения1. Бокс для содержания животных, .включающий боковые ограждения, передние и задние поперечные перегородки в виде штанг, соединенных с отогнутыми передними и задними концами неравноплечего рычага, который расположен вдоль бокса и закреплен на последнем посредством шарнира, и запорное устройство для фиксации рычага, отличающийся тем, что, с целью улучшения условий содержания животных, он снабжен направляющими для концов передней поперечной перегородки, установленными вдоль бокса в передней его части на боковых ограждениях с возможностью взаимодействия с упомянутыми концами передней перегородки, которая имеет стойку, жестко соединенную своей верхней частью с названной передней перегородкой и шарнирно соединенную своей нижней частью с верхней частью переднего отогнутого конца рычага, причем отогнуты оба конца рычага вверх, шарнир названного рычага расположен под полом бокса, а переднее плечо рычага короче заднего.2. Бокс по п.1, о т л и ч а ю - щ и й с я тем, что, с целью повьппения удобства его эксплуатации, запорное устройство выполнено в виде кривошипно-коромыслового механизма и дугообразной серьги, один конец которой шарнирно соединен с обращенным наружу бокса концом направляющей для передней перегородки, а другой - с концом коромысла упомянутого меха" низма, кривошип которого имеет рукоятку и.стопорное приспособление чтя фиксации в заданном положении названного кривошипа.. Слободяник Заказ 6984/2 л. Проектная, 4 онзводственно-полиграфическсе предприятие, г. Ужго НИИПИ Госудапо делам из113035, Моск Тир твен рете 679 го комит ний и откр Раушск

Смотреть

Заявка

3937502, 30.07.1985

НАЛОЕВ АСЛАН АСЛАНГЕРИЕВИЧ

МПК / Метки

МПК: A01K 1/02

Метки: бокс, животных, содержания

Опубликовано: 30.12.1986
