Групповая клетка для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1279567
Авторы: Аракелян, Зборовский, Чудотворцев, Шатилова
Текст

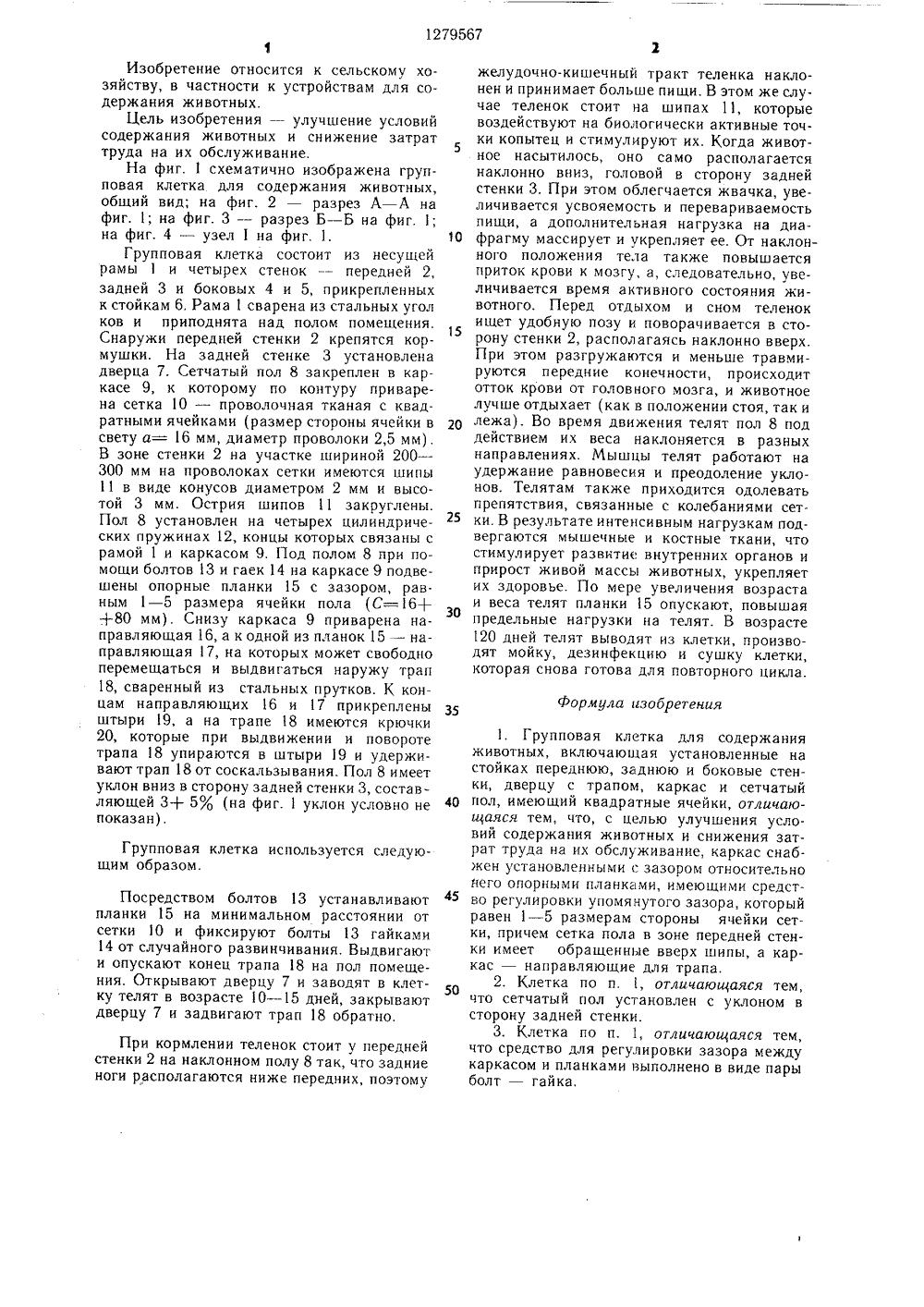

(50 4 А 01 К 1/02 ОПИСАНИЕ ИЗОБРЕТЕНИ д/ едователКонструкбюро Всьского ин ровскийев 353883,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМУ СВИДЕТЕЛЬ(71) Всероссийский научно-исслский институт племенного дела иторское проектно-технологическоероссийского научно-исследователститута племенного дела(54) ГРУППОВАЯ КЛ ЕТКА ДЛ Я СОДЖАНИЯ ЖИВОТНЫХ(57) Изобретение относится к области сельского хозяйства, в частности к устройствам для содержания животных. Цель изобретения - улучшение условий содержания животных и снижение затрат труда на их обслуживание. Групповая клетка содержит несущую раму 1, переднюю, заднюю и боковые стенки 2, 3, 4, 5 и стойки 6. На раме установлен каркас 9 с сетчатым полом 8, имеющим по периметру ячеек шипы. Под полом 8 подвешены посредством болтов опорные план ки 15 с регулируемым зазором. На каркасе пола установлены направляющие 16 и 17 для трапа 18. По мере увеличения возраста и веса животных планки 15 опускают, повышая нагрузки на мышечную систему животных. 2 з.п,ф-лы, 4 ил.Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания животных.Цель изобретения - улучшение условий содержания животных и снижение затрат труда на их обслуживание.На фиг. 1 схематично изображена групповая клетка для содержания животных, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - узел 1 на фиг. 1. ОГрупповая клетка состоит из несущей рамы 1 и четырех стенок - передней 2, задней 3 и боковых 4 и 5, прикрепленных к стойкам 6. Рама 1 сварена из стальных угол ков и приподнята над полом помещения. Снаружи передней стенки 2 крепятся кормушки. На задней стенке 3 установлена дверца 7. Сетчатый пол 8 закреплен в каркасе 9, к которому по контуру приварена сетка 10 - проволочная тканая с квадратными ячейками (размер стороны ячейки в 20 свету а= 16 мм, диаметр проволоки 2,5 мм) . В зоне стенки 2 на участке шириной 200 - 300 мм на проволоках сетки имеются шипы 11 в виде конусов диаметром 2 мм и высотой 3 мм, Острия шипов 11 закруглены. Пол 8 установлен на четырех цилиндрических пружинах 12, концы которых связаны с рамой 1 и каркасом 9. Под полом 8 при помощи болтов 13 и гаек 14 на каркасе 9 подвешены опорные планки 15 с зазором, равным 1 - 5 размера ячейки пола (С= 16+30 +80 мм), Снизу каркаса 9 приварена направляющая 16, а к одной из планок 15 - направляющая 17, на которых может свободно перемещаться и выдвигаться наружу трап 18, сваренный из стальных прутков. К концам направляющих 16 и 17 прикреплены штыри 19, а на трапе 18 имеются крючки 20, которые при выдвижении и повороте трапа 18 упираются в штыри 19 и удерживают трап 18 от соскальзывания. Пол 8 имеет уклон вниз в сторону задней стенки 3, составляюгцей 3+ 5 О", (на фиг. 1 уклон условно не 40 показан).Групповая клетка используется следующим образом. Посредством болтов 13 устанавливают планки 15 на минимальном расстоянии от сетки 10 и фиксируют болты 13 гайками 14 от случайного развинчивания. Выдвигают и опускают конец трапа 18 на пол помещения. Открывают дверцу 7 и заводят в клетку телят в возрасте 10 - 15 дней, закрывают дверцу 7 и задвигают трап 18 обратно,При кормлении теленок стоит у передней стенки 2 на наклонном полу 8 так, что задние ноги располагаются ниже передних, поэтому желудочно-кишечный тракт теленка наклонен и принимает больше пищи. В этом же случае теленок стоит на шипах 11, которые воздействуют на биологически активные точки копытец и стимулируют их. Когда животное насытилось, оно са мо располагается наклонно вниз, головой в сторону задней стенки 3. При этом облегчается жвачка, увеличивается усвояемость и перевариваемость пищи, а дополнительная нагрузка на диафрагму массирует и укрепляет ее, От наклонного положения тела также повышается приток крови к мозгу, а, следовательно, увеличивается время активного состояния животного. Перед отдыхом и сном теленок ищет удобную позу и поворачивается в сторону стенки 2, располагаясь наклонно вверх. При этом разгружаются и меньше травмируются передние конечности, происходит отток крови от головного мозга, и животное лучше отдыхает (как в положении стоя, так и лежа). Во время движения телят пол 8 под действием их веса наклоняется в разных направлениях. Мышцы телят работают на удержание равновесия и преодоление уклонов. Телятам также приходится одолевать препятствия, связанные с колебаниями сетки. В результате интенсивным нагрузкам подвергаются мышечные и костные ткани, что стимулирует развитие внутренних органов и прирост живой массы животных, укрепляет их здоровье. По мере увеличения возраста и веса телят планки 15 опускают, повышая предельные нагрузки на телят. В возрасте 120 дней телят выводят из клетки, производят мойку, дезинфекцию и сушку клетки, которая снова готова для повторного цикла.Формула изобретения1. Групповая клетка для содержания животных, включающая установленные на стойках переднюю, заднюю и боковые стенки, дверцу с трапом, каркас и сетчатый пол, имеющий квадратные ячейки, отличающаяся тем, что, с целью улучшения условий содержания животных и снижения затрат труда на их обслуживание, каркас снабжен установленными с зазором относительно него опорными планками, имеющими средство регулировки упомянутого зазора, который равен 1 - 5 размерам стороны ячейки сетки, причем сетка пола в зоне передней стенки имеет обращенные вверх шипы, а каркас - направляющие для трапа,2. Клетка по и. 1, отличающаяся тем, что сетчатый пол установлен с уклоном в сторону задней стенки.3. Клетка по п. 1, отличающаяся тем, что средство для регулировки зазора между каркасом и планками выполнено в виде пары болт - гайка,1279567 А - А Фиг. 2 Фиг. 3 Редактор Н. СлободяникЗаказ 6983/1 Составитель Ф. ГришанинТехред И. Верес Корректор И.МускаТираж 679 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытии113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3926198, 15.07.1985
ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПЛЕМЕННОГО ДЕЛА, КОНСТРУКТОРСКОЕ ПРОЕКТНО-ТЕХНОЛОГИЧЕСКОЕ БЮРО ВСЕРОССИЙСКОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ПЛЕМЕННОГО ДЕЛА
АРАКЕЛЯН СУРЕН АВАКОВИЧ, ЗБОРОВСКИЙ ЛЕОНИД ВЛАДИМИРОВИЧ, ШАТИЛОВА НАДЕЖДА ИВАНОВНА, ЧУДОТВОРЦЕВ ГЕННАДИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: A01K 1/02
Метки: групповая, животных, клетка, содержания
Опубликовано: 30.12.1986
