Устройство для размещения ячеек радиоэлектронной аппаратуры

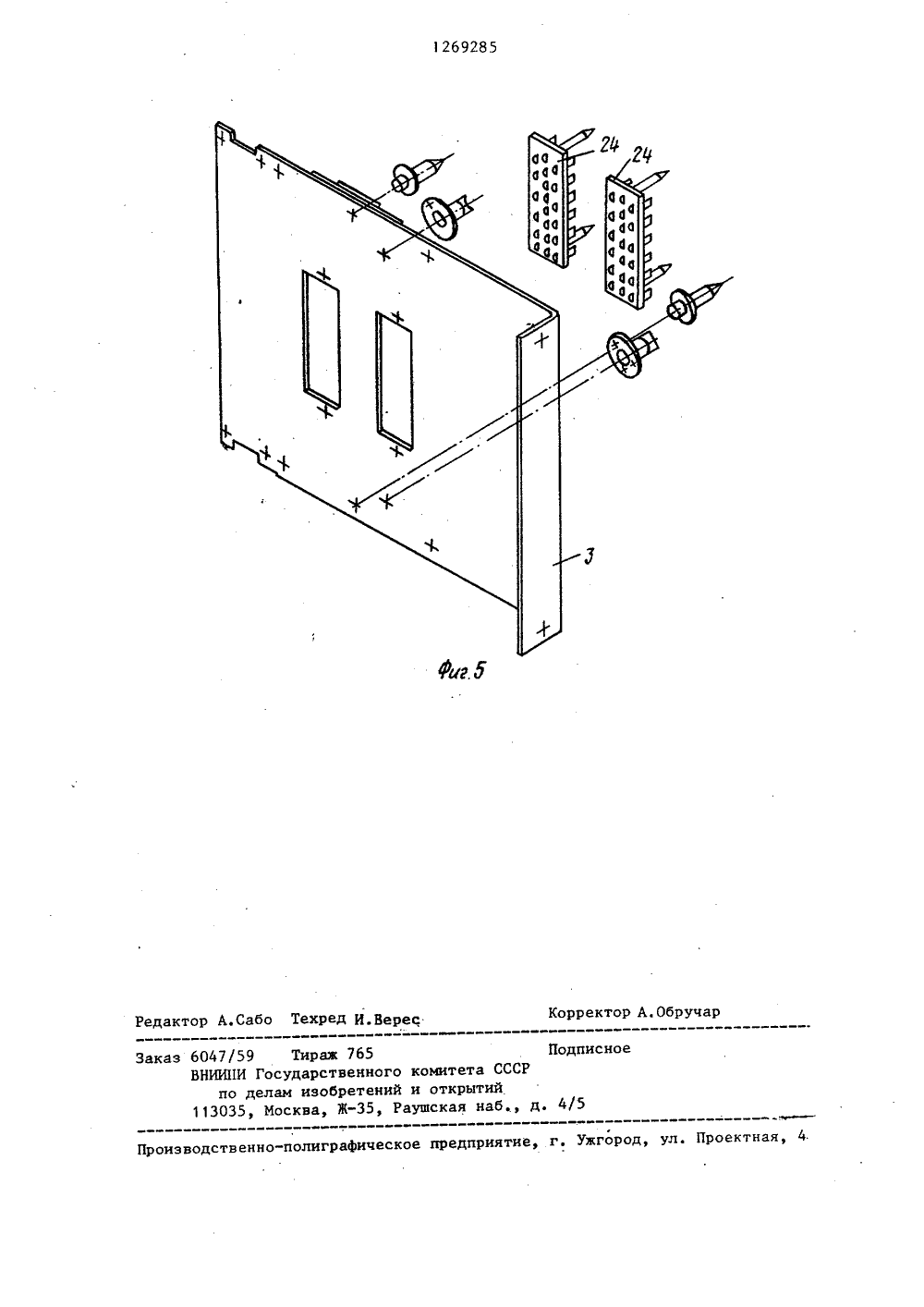

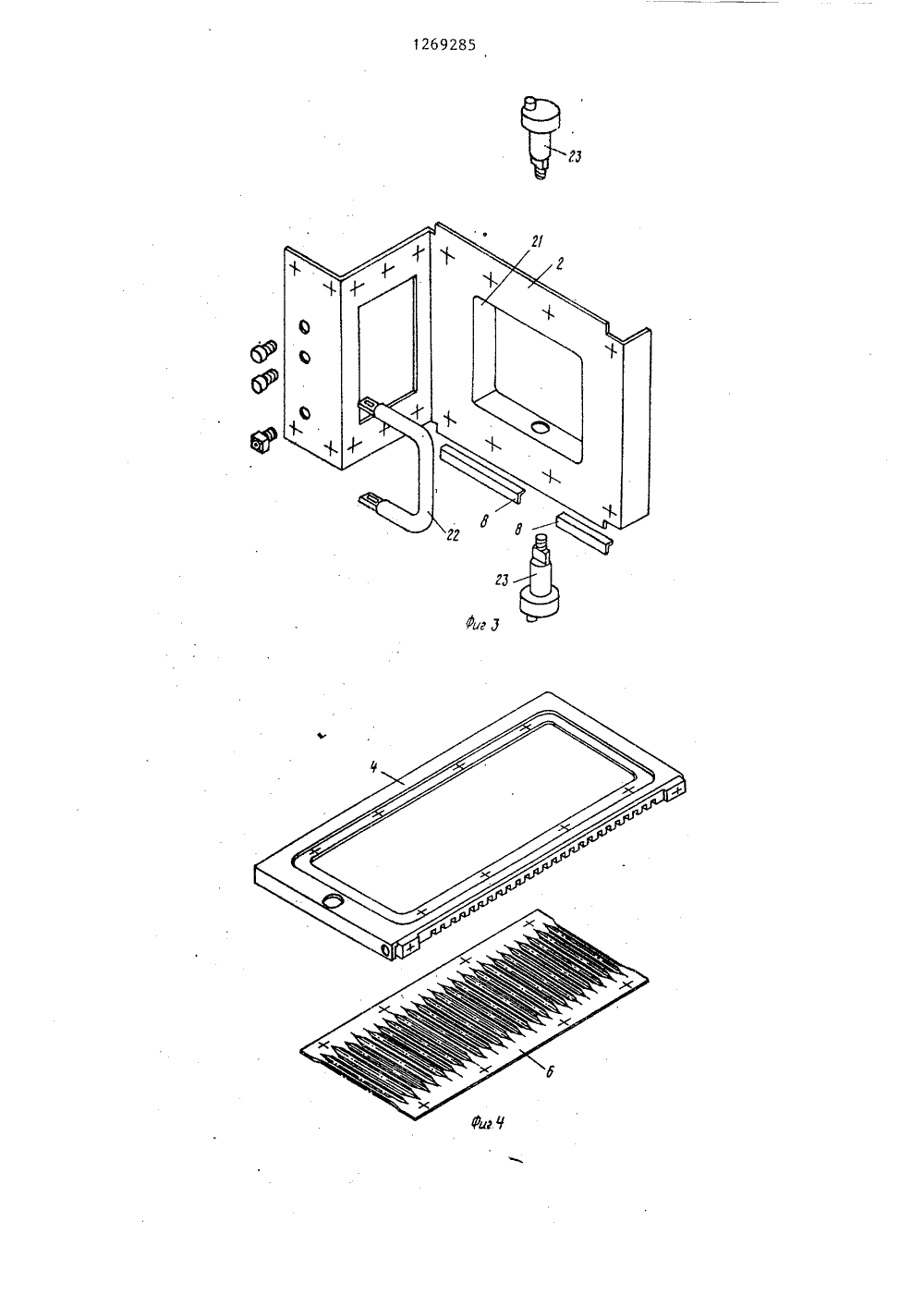

(5 ОПИСАНИЕ ИЗОБВЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Патент фРГ У 2639390,кл. Н 05 К 7/14, 10,3.77Ольхов Б.О. Основы проектированисборочных единиц ЭВМ, М.: Машиностроение, 1980, с. 189, рис, 98,(54) УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ ЯЧЕЕКРАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ(57) Изобретение относится к радиоэлектронике, Цель изобретения - повышение технологичности, надежности конструкции и расширение эксплуатационных возможностей. Устройство для размещения ячеек радиоэлектронной аппаратуры содержит монтажную панель (МП) 1, переднюю 2 и заднюю 3 стенки, верхнюю и нижнюю рамки (Р) 4 и 5 с направляющими 6 для ячеек 7 радиоэлектронной аппаратуры. 11 ель достигается тем, что устройство снабженс клиновидным элементом, размещенным в нижней части передней стенки 2, и уз1269285 лом выборки люфта, выполненным в виде Г-образного кронштейна 16 и соединенного с ним подпружиненным штоком18 клиновидного элемента 17, а МП1 выполнена в виде Р Д -образного сечения, на вертикальной полке (П) которой выполнены прямоугольные окна,одно из которых имеет отбортовку наружу, а на горизонтальных П - Б-образные продольные пазы 12, торцы которых Изобретение относится к радиоэлек-тронике и может быть Использованопри конструировании выдвижных блоков,Цель изобретения - повышение технологичности, надежности конструкциии расширение эксплуатационных возможностей.Цель достигается за счет повыше ния жесткости конструкции и уменьшения влияния вибрации и динамическихнагрузок.На фиг, 1 представлено устройство,общий вид; на фиг. 2 - коммутационнаяпанель и узел выборки люфта, насфиг.З - передняя стенка на фиг,4 - рамка с направляющими для размещенияячеек радиоэлектронной аппаратуры, нафиг, 5 - задняя стенка,Устройство содержит монтажную панель 1, переднюю стенку 2, заднюю стенку 3, верхнюю рамку 4 и нижнюю рамку 5 с направляющими 6 для ячеек 7 радиоэЛектронной аппаратуры. В нижней части передней стенки 2 с внутренней ее стороны установлен амортизирующий клиновидный элемент 8,Монтажная панель 1 выполнена в виде рамы Э -образного сечения, на вертикальной полке которой выполнены . прямоугольные окна 9 и 10, при этом окно 10 выполнено отбортовкой 11 наружуНа горизонтальных полках рамы выполнены П-образные продольные пазы 12, торцы которых закрыты наклацками 3. На гранях вертикальных отбортовок и полки рамы Э -образного сечения выполнены плоские рифты 14, на которых жестко закреплены крепежные закрыты накладками 13, на гранях еевертикальных отбортовок и П выполнены плоские рифты 14, на которыхжестко закреплены крепежные элементы,например резьбовые шпильки 15. Изобретение позволяет уменьшить влияниевибрации и динамических нагрузок иможет быть использовано при конструи-ровании выдвижных блоков. 1 з,п.ф-лы, 5 ил. элементы, например резьбовые шпильки 15.Узел выборки люфта выполнен в виде Г-образного кронштейна 16 и кли нового элемента 17, соединенного скронштейном 16 подпружиненным штоком18. В Г-образном кронштейне 16 выполнено продольное отверстие 19, вкотором размещен направляющий эле мент 20, взаимодействующий с П-образным продольным пазом 12 верхней горизонтальной полки рамы. В переднейстенке 2 выполнен карман 21, в котором установлена поворотная ручка 22 15 с эксцентриковыми осями 23 для осуществления стыковки разъемов 24 задней стенки 3.Б-образные продольные пазы 12служат направляющими для установки 20 устройства в шкаф. С внутренней стороны 3 -образной коммутационной пане"ли, 1 установлена объединительная печатная плата 25 с разъемами 26 дляячеек 7, размещенными в окне 10, в 25 окне 9 размещены разъемы 27 для внешнего подключения. Д "образная рамас объединительной платой закрытакрышкой 28. Устройство для размещения ячеекрадиоэлектронной аппаратуры работаетследующим образом.При установке устройства в шкаф(стойку) с предварительной центров кой по П-образным продольным пазам12 обеспечивается сочленение разъемов 24 на задней стенке ЗДальнейшее сочленение происходит от поворотаручки 22.При этом амортизирующий клиновидный элемент 8,уплотняется, выбирая возможный продольный люфт, а узел выбора люфта выбирает люфт по высоте между направляющими шкафа (стойки),Формула изобретения1, Устройство для размещения ячеек радиоэлектронной аппаратуры, содержащее переднюю и заднюю стенки, соединенные между собой рамками с направляющими для ячеек радиоэлектронной аппаратуры и монтажной панелью, о тл и ч а ю щ е е с я тем, что, с целью повышения технологичности, надежности конструкции и расширения эксплуатационных возможностей, оно снабжено амортизирующим клиновидным элементом, расположенным в нижней части передней стенки, и узлом выборки люфта, монтажная панельвыполнена в виде рамы Л -образногосечения, на вертикальной полке которой выполнены окна прямоугольной формы, на горизонтальных полках - Бобразные продольные пазы, торцы которых закрыты накладками, на граняхее вертикальных отбортовок и полкивыполнены плоские рифты, причем од 1 О но из окон вертикальной полки выполнено с отбортовкой наружу, а узелвыборки люфта размещен в У-образномпродольном пазу верхней горизонталь-.ной полки рамы.15 2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что узел выборки люфта выполнен в виде Г-образного кронштейна и клинового элемента,.соединенного с Г-образным кронштей 20 ном подпружиненным штоком с воэможностью перемещения вдоль продольнойоси,1269285 Редактор А.Сабо Техред И.Верес Корректор А.Обручар Подписное Заказ 6047/59 Тираж 765 ВНИИ 11 И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5
