Устройство для визуального отображения сигнальной информации

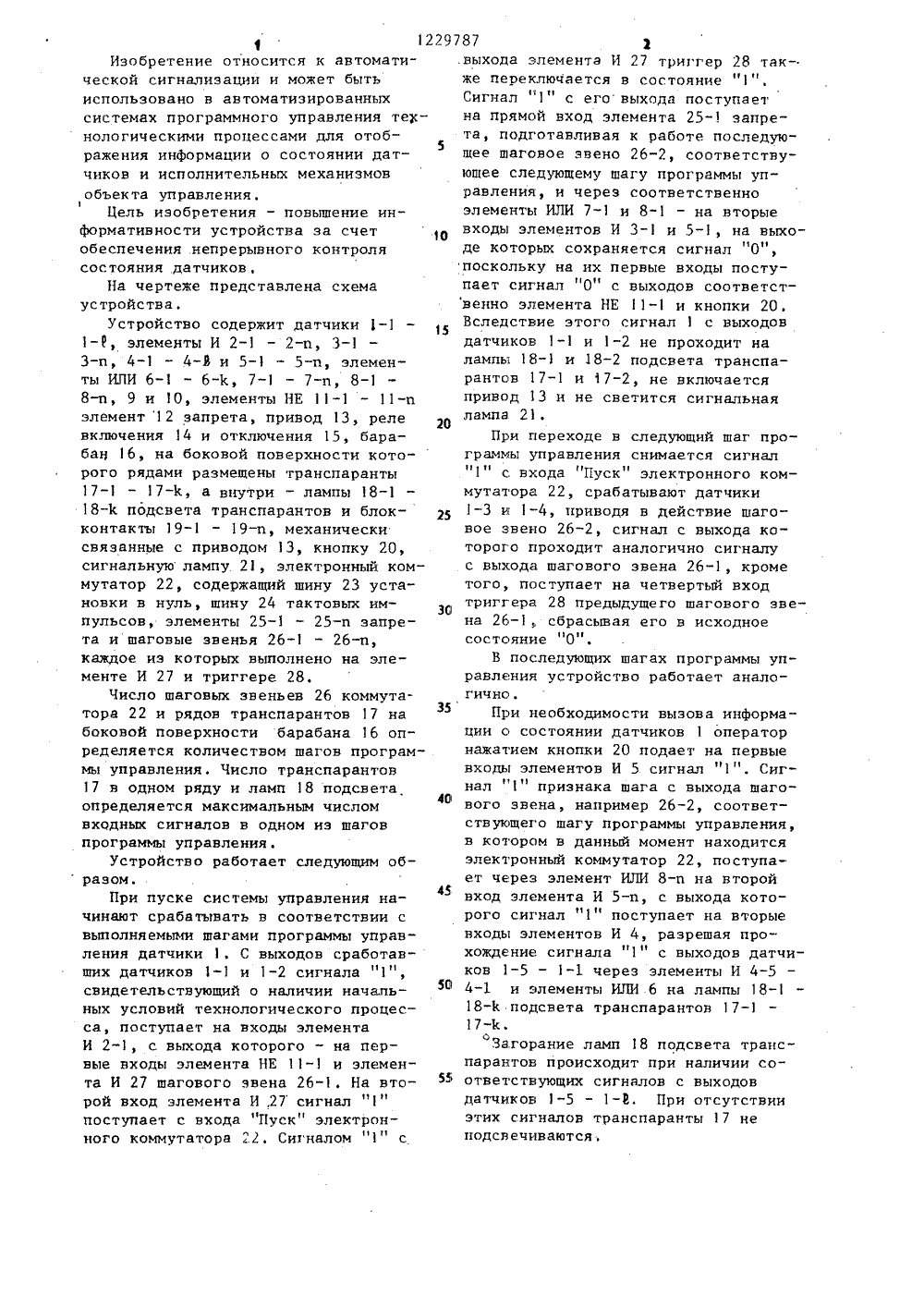

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 01) 7 1) 4 С 08 В 5/24 ПИСАНИЕ ИЗОБРЕТЕН я отоб- датигнальтерез ло" ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Заявка Франции )1 2270649, кл. С 08 В 5/24, опублик. 1976.Авторское свидетельство СССР В 742993, кл. С 08 В 5/24, 1978. (54) УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОГО ОТОБРАЖЕНИЯ СИГНАЛЬНОЙ ИНФОРМАЦИИ (57) Изобретение относится к автоматической сигнализации и может быть использовано в автоматизированных системах программного управлени технологическими процессами для ражения информации о состоянии чиков и исполнительных механизмов объекта управления. Цель изобретения - повышение информативности устройства за счет обеспечения непрерывного контроля состояния датчиков. При пуске объекта управления в соответствии с шагами программы управления срабатывают датчики, с с выхода которых поступают ч гические элементы на входы электронного коммутатора и на лампы подсветатранспарантов, размещенных на боковойповерхности барабана, имеющегопривод, Для вызова информации о состоянии датчиков необходимо нажатькнопку. При этом барабан посредствомпривода вращается и останавливаетсяв положении при котором лампами подсвечиваются транспаранты, соответствующие датчикам в данном шаге программы управления. При исчезновении сигнала с выхода датчика в ужевыполненных шагах программы управления загорается сигнальная лампа изапрещается переход устройства в следующий шаг программы управления. Принажатии кнопки барабан начинает вращаться и останавливается, когда напротив прорези в панели управленияустанавливаются транспаранты с наименованием сигналов выполненногошага программы управления, в котором исчез сигнал с выхода датчика.При этом транспаранты с наименованием отсутствующих сигналов не подсвечиваются. 2 э.п. ф-лы, 1 ил.1 12Изобретение относится к автоматической сигнализации и может быть использовано в автоматизированных системах программного управления технологическими процессами для отображения информации о состоянии датчиков и исполнительных механизмовобъекта управления.1Цель изобретения - повышение информативности устройства за счетобеспечения непрерывного контролясостояния .датчиков,На чертеже представлена схемаустройства.Устройство содержит датчики 1-11-0, элементы И 2-1 - 2-п, 3-1З-и, 4-1 - 4- и 5-1 - 5-п, элементы ИЛИ 6-1 - 6-1, 7-1 - 7-п, 8-18-п, 9 и 10, элементы НЕ 11-1 - 11-иэлемент 12 запрета, привод 3, релевключения 14 и отключения 15, барабан 16, на боковой поверхности которого рядами размещены транспаранты17-1 - 17-с, а внутри - лампы 18-118-К подсвета транспарантов и блокконтакты 19-1 - 19-п, механическисвязанные с приводом 13, кнопку 20,сигнальнуюлампу 21, электронный коммутатор 22, содержащий шину 23 установки в нуль, шину 24 тактовых импульсов, элементы 25-1 - 25-п запрета и шаговые звенья 26-1 - 26-п,каждое из которых выполнено на элементе И 27 и триггере 28,Число щаговых звеньев 26 коммутатора 22 и рядов транспарантов 17 набоковой поверхности барабана 16 определяется количеством шагов программы управления. Число транспарантов17 в одном ряду и ламп 18 подсветаопределяется максимальным числомвходных сигналов в одном из шаговпрограммы управления.Устройство работает следующим об разом.При пуске системы управления начинают срабатывать в соответствии свыполняемыми шагами программы управления датчики 1, С выходов сработавших датчиков 1-1 и 1-2 сигнала "1",свидетельствующий о наличии начальных условий технологического процесса, поступает на входы элементаИ 2-1, с выхода которого - на первые входы элемента НЕ 11-1 и элемента И 27 шагового звена 26-1. На второй вход элемента И,27 сигнал "1"поступает с входа "Пуск" электронного коммутатора 22. Сигналом "1" с 29787 2.выхода элемента И 27 триггер 28 также переключается в состояние "1".Сигнал "1" с его выхода поступает на прямой вход элемента 25-1 запрета, подготавливая к работе последующее шаговое звено 26-2, соответствующее следующему шагу программы управления, и через соответственно элементы ИЛИ 7-1 и 8-1 - на вторыевходы элементов И 3-1 и 5-1, на выхоОде которых сохраняется сигнал "0, поскольку на их первые входы поступает сигнал "0" с выходов соответственно элемента НЕ 11-1 и кнопки 20.Вследствие этого сигнал 1 с выходовдатчиков 1-1 и 1-2 не проходит налампы 18-1 и 18-2 подсвета транспарантов 17-1 и 7-2, не включаетсяпривод 13 и не светится сигнальнаялампа 21.При переходе в следующий шаг программы управления снимается сигнал"1" с. входа "Пуск" электронного коммутатора 22, срабатывают датчики1-3 и 1-4, приводя в действие шаговое звено 26-2, сигнал с выхода которого проходит аналогично сигналус выхода шагового звена 26-1, крометого, поступает на четвертый входтриггера 28 предыдущего шагового звена 26-1, сбрасывая его в исходноесостояние "0".В последующих шагах программы управления устройство работает аналогично,При необходимости вызова информации о состоянии датчиков 1 операторнажатием кнопки 20 подает на первыевходы элементов И 5 сигнал "1". Сигнал "1" признака шага с выхода шаго 4 Ового звена, например 26-2, соответствующего шагу программы управления,в котором в данный момент находитсяэлектронный коммутатор 22, поступает через элемент ИЛИ 8-п на второй45вход элемента И 5-п, с выхода которого сигнал "1" поступает на вторыевходы элементов И 4, разрешая прохождение сигнала "1" с выходов датчиков 1-5 - 1-1 через элементы И 4-54-1 и элементы ИЛИ .6 на лампы 18-118-1 подсвета транспарантов 17-117-с.оЗагорание ламп 18 подсвета транспарантов происходит при наличии соЫ ответствующих сигналов с выходовдатчиков 1-5 - 1-3, При отсутствииэтих сигналов транспаранты 17 неподсвечиваются.Одновременно с подключением соответствующих датчиков 1 к лампам 181 подсвета транспарантов сигнал с выхода элемента И 5-и осуществляет включение привода 3 барабана 16 через элемент ИЛИ 9, элемент 12 запрета и реле 14 включения привода 13,При вращении барабана 16 последовательно замыкаются и размыкаются блок-контакты 19 кулачкового меха- О низма. Останов барабана 16 осуществляется при замыкании блок-контакта 19-п, на котором присутствует в данный момент сигнал признака шага с выхода элемента И 5-и. При замыка нии блок-контакта 19-п срабатывает реле 15 отключения привода 13. Элемент 12 запрета исключает включение привода 13 при нахождении барабана 16 в положении, соответствующем ус тановившемуся шагу программы управления. При останове барабана 16 транспаранты 17, несущие информацию о датчи 25 ках 1-5 - 1-1, относящихся к данному шагу программы управления, устанавливаются напротив прорези в панели управления. Подсвеченные транспаранты сигнализируют о наличии необходимых входных сигналов, а погашенные - об30 их отсутствии.Если, например, электронный коммутатор 22 находится во втором шаге и нет перехода в третий шаг программы из-за отсутствия сигнала с выхода 35 датчика 1-6, сигнал "1" признака второго шага с выхода шагового звена 26-2 через элемент ИЛИ 8-п поступает на второй вход элемента И 5-п, насф нпервый вход которого сигнал1 по ступает при нажатии кнопки 20 оператором, Сигнал "1" с выхода элемента Й 5-и разрешает подключение датчиков 1-5 - 1- к лампам 18 подсвета транспарантов и включает привод 13 через 45 элемент ИЛИ 9, элемент 12 запрета и реле 14 включения привода 13. Барабан 16 вращается до тех пор, пока не замкнет блок-контакт 19-п. Сигнал "1" через блок-контакт 9-и поступа ет на реле 15 отключения привода 13 и на инверсный вход элемента 12 запрета, отключающий реле 14 включения привода 13.Напротив прорези в панели управ ления устанавливаются транспаранты с наименованиями сигналов третьего шага. При этом не подсвечивается транспарант 17-2 с наименованием отсутствующего сигнала от датчика 1-6, на выходе которого присутствует сигнал "0", который поступает на второй вход элемента И 4-6, не включая лампу 18-2 подсвета транспаранта 17-2.Если коммутатор 22 находится в третьем шаге, а в первом шаге исчез сигнал "1" на выходах датчиков- 1 и 1-2, то сигнал "0" на первом управляющем входе электронного коммутатора 22 через элемент НЕ 11-1 и элемент И 3-1, на втором входе которого уже присутствует сигнал "1", поступающий с выхода шагового звена 26-и через элементы ИЛИ 7 и 10, включает сигнальную лампу 21, запрещает прохождение сигнала с выхода шагового звена 26-п через элемент 25-п запрета и через элемент ИЛИ 8-1 поступает на второй вход элемента И 5-1, На первый вход последнего поступает сигнал "1 по нажатию кнопки 20 оператором.Сигнал с выхода элемента И 5-1 подключает датчики 1 -1 и 1-2 к лампам 18-1 и 18-2 подсвета транспарантов и включает привод 13 барабана 16. Останов последнего происходит при замыкании блок-контакта 19-1 аналогично описанному, При этом на неподсвеченных транспарантах 17-1 и 17-2 индицируются отсутствующие сигналы от датчиков 1-1 и 1-2.При изменении состояний датчиков 1 в нескольких выполненных шагах устройством осуществляется индикация отсутствующих входных сигналов, начиная с шага с наименьшим порядковым номером, благодаря последовательному замыканию и размыканию блок-контактов 9 кулачкового механизма,Формула изобретения1. Устройство для визуального отображения сигнальной информации, содержащее датчики, электронный коммутатор, барабан с транспарантами, соединенный с приводом, блок-контакты, механически связанные с осью барабана, лампы подсвета транспарантов, элементы И, ИЛИ и запрета, реле включения и отключения привода, кнопку опроса, подключенную к первым входам первого, второго, третьего элементов И, причем датчики подключены к первым входам соответственно четвертого, пятого, шестого, седьмого, вось1229787 5мого, девятого и десятого элементов И, выход первого элемента И соединен с вторыми входами четвертого и пятого элементов И, с первым входом первого элемента ИЛИ и с первым вы 5 водом первого блок-контакта, выход второго элемента И соединен с нторыми входами шестого и седьмого элементов И, с вторым входом первого элемента ИЛИ и с первым выводом нто рого блок-контакта, выход третьего элемента И соединен с вторыми входами восьмого, девятого и десятого элементов И, с третьим входом первого элемента ИЛИ и с первым выводом третьего блок-контакта, вторые выводы всех блок-контактов объединены и соединень с инверсным входом .элемента запрета и с первым выводом релеотключения, второй вывод которого 20 1 соединен с общим проводом, а третий с первый входом привода, выходы четнертого и пятого элементов И соецинены с первыми входами второго итретьего элементов ИЛИ, выходы шестого и седьмого элементов И соединены с вторыми входами второго итретьего элементов ИЛИ выходы восьмого, девятого и десятого элементовИ соединены с третьими входами второго и третьего элементов ИЛИ и спервым входом четвертого элементаИПИ, выходы второго, третьего и четвертого элементов ИЛИ подключены клампам подсвета транспарантов, выход35первого элемента ИЛИ соединен с прямым входом элемента запрета, выходкоторого подключен к первому выводуреле включения, второй вывод которого соединен с общим проводом, а третий - с вторым входом привода, о т 40личающееся тем,что, сцелью повышения информативности устройства за счет обеспечения непрерывного контроля состояния датчиков, в. 45него введены первый, второй и третийэлементы НЕ, одиннадцатый, двенадцатый, тринадцатый, четырнадцатый,пятнадцатый и шестнадцатый элементыИ, пятый, шестой, седьмой, восьмой,девятый, десятый и одиннадцатый эле 50менты ИЛИ и сигнальная лампа, аэлектронный коммутатор выполнен управляемым, причем первый и второйвходы одиннадцатого элемента И соединены с выходами соответственно первого и второго датчикон, первый и второй входы двенадцатого элемента И соединены с ныходами соотнетственЬно третьего и четвертого датчиков, первый, второй и третий входы тринадцатого элемента И соединены с выходами соответственна пятого, шестого и седьмого датчиков, выходы одиннадцатого, двенадцатого и тринадцатого элементов И соединены соответственно с первым, вторым и третьим управляющими входами электронного коммутатора и через первый, второй и третий элементы НЕ - с первыми входами соответственно четырнадцатого пятнадцатого и шестнадцатого элементов И, первый ньход электронного коммутатора соединен с первым входом пятого элемента ИЛИ, выход которого соединен с вторым входом первого элемента И, второй выход электронного коммутатора соединен с первыми входами шестого и восьмого элементов ИЛИ, выход шестого элемента ИЛИ соединен с вторым входом второго элемента И, а выход восьмого элемента ИЛИ - с вто - рым входом четырнадцатого элемента И, выход которого соединен с вторым входом, пятого элемента ИЛИ и с перным входом одиннадцатого элемента ИПИ, третий выход электронного коммутатора соединен с первыми входами седьмого и девятого элементов ИЛИ, выход седьмого элемента ИЛИ соединен с вторым входом третьего элемента И, а выход девятого - с вторыми входами восьмого элемента ИЛИ и пятнадцатого элемента И, выход которого соединен с вторыми входами шестого и одиннадцатого элементов ИЛИ, четвертый выход электронного коммутатора соединен с первым входом десятого элемента ИЛИ, выход которого соединен с вторыми входами девятого элемента ИЛИ и шестнадцатого элемента И, выход которого соединен с вторым входом седьмого элемента ИЛИ и с третьим входом одиннадцатого элемента ИЛИ, выход которого соединен с входом зупрета перехода в следующий шаг программы электронного коммутатора и подключен к сигнальной лампе.1 2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что электронный коммутатор выполнен на последовательно соединенных шаговых звеньях и элементах запрета, причем первый вход каждого шагового звена янляется соответстнующим управляющим входом электронного коммутатора, вторые1229787 Составитель В.ГусевДербак Техред Л.Олейник Корректор М,Самборская Редак Тираж 515ВНИИХИ Государствен по делам иэобрет3035, Москва, Ж, Р Заказ 2452/ Подписноемитета СССРткрытийнаб д. 4 ого к ний и ка изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4,входы всех щаговых звеньев соединены с шиной установки в нуль, третьи входы всех щаговых звеньев соедине - ны с шиной тактовых импульсов, выход каждого шагового звена является соответствующим выходом эле.тронного коммутатора н соединен с четвертым входом предыдущего шагового звена и с прямым входом элемента запрета, выход которого соединен с пятым входомпоследующего шагового звена, инверсные входы всех элементов запреФта объединены и являются входом запрета перехода в следующий шаг программы управления, пятый вход первого шагового звена является входомпуска электронного коммутатора и егопервым выходом.3. Устройство по пп. 1 и 2, о тл и ч а ю щ е е с я тем, что шаговоезвено содержит триггер и элемент И,первый вход которого является первымвходом шагового звена, второй входпятым входом шагового звена, а вы О ход соединен с первым входом триггера, второй, третий и четвертныйвходы которого являются соответственно вторым, третьим и четвертымвходамй шагового звена, а выход триг гера - выходом шагового звена,1
