Управляемый генератор импульсов

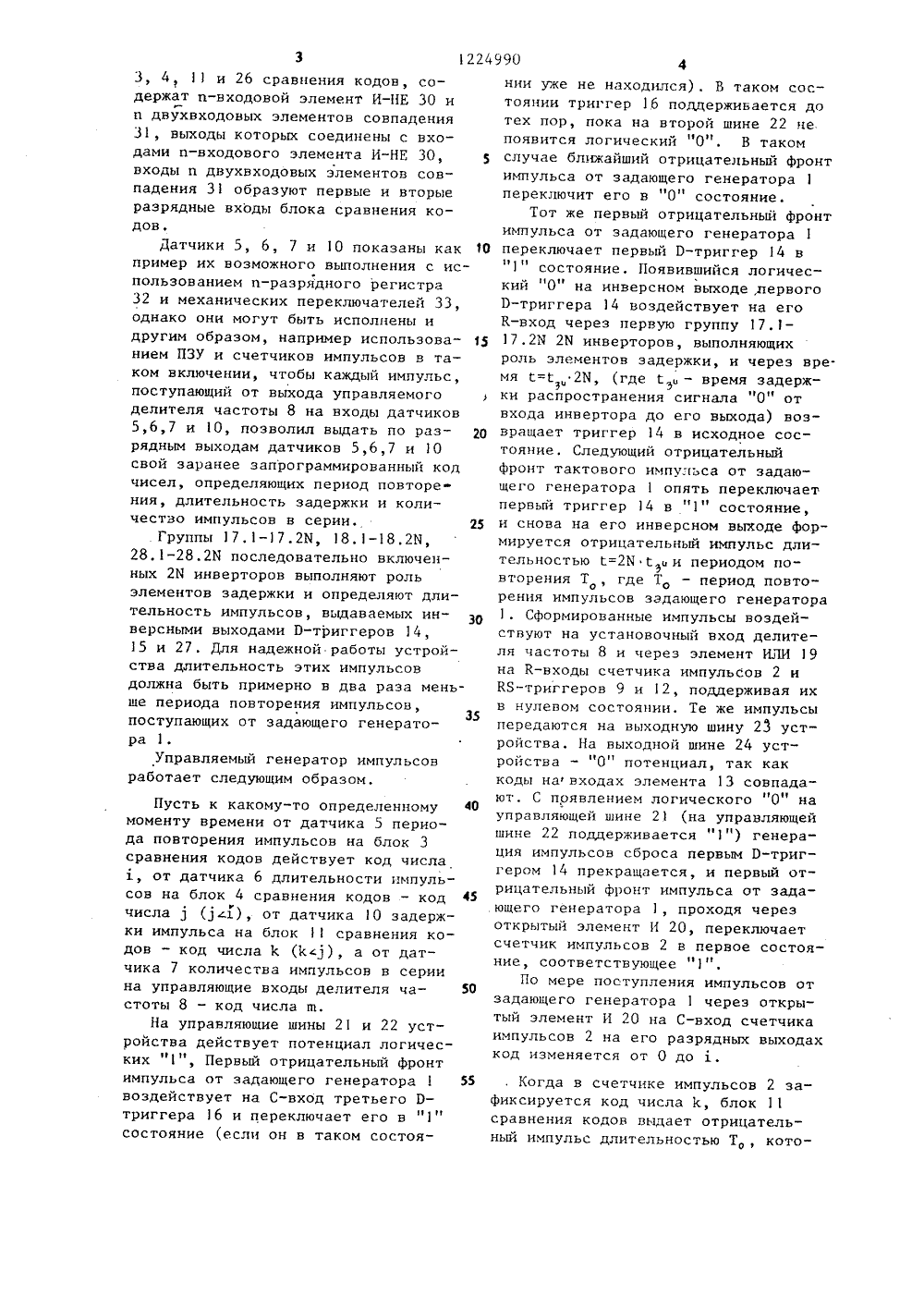

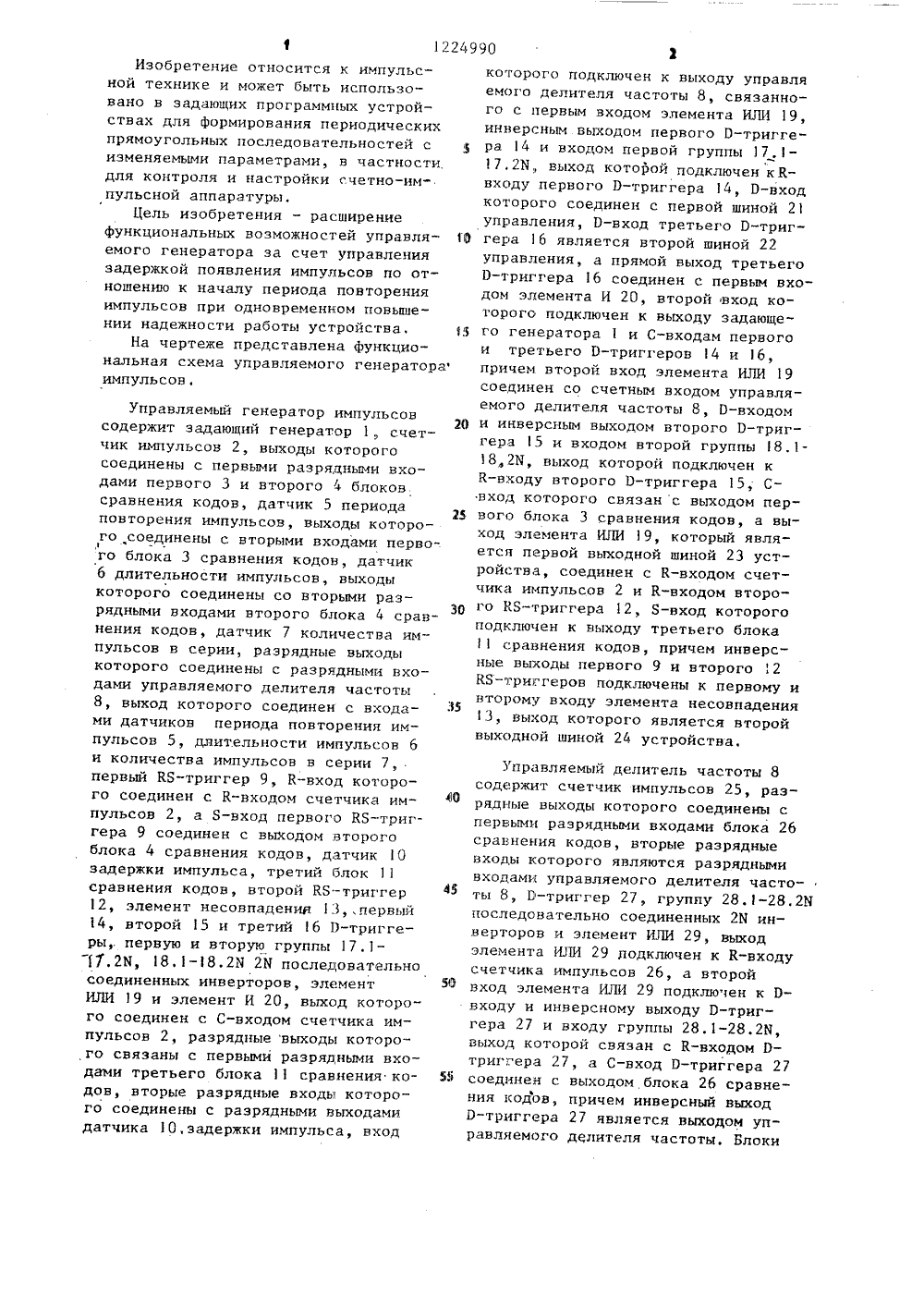

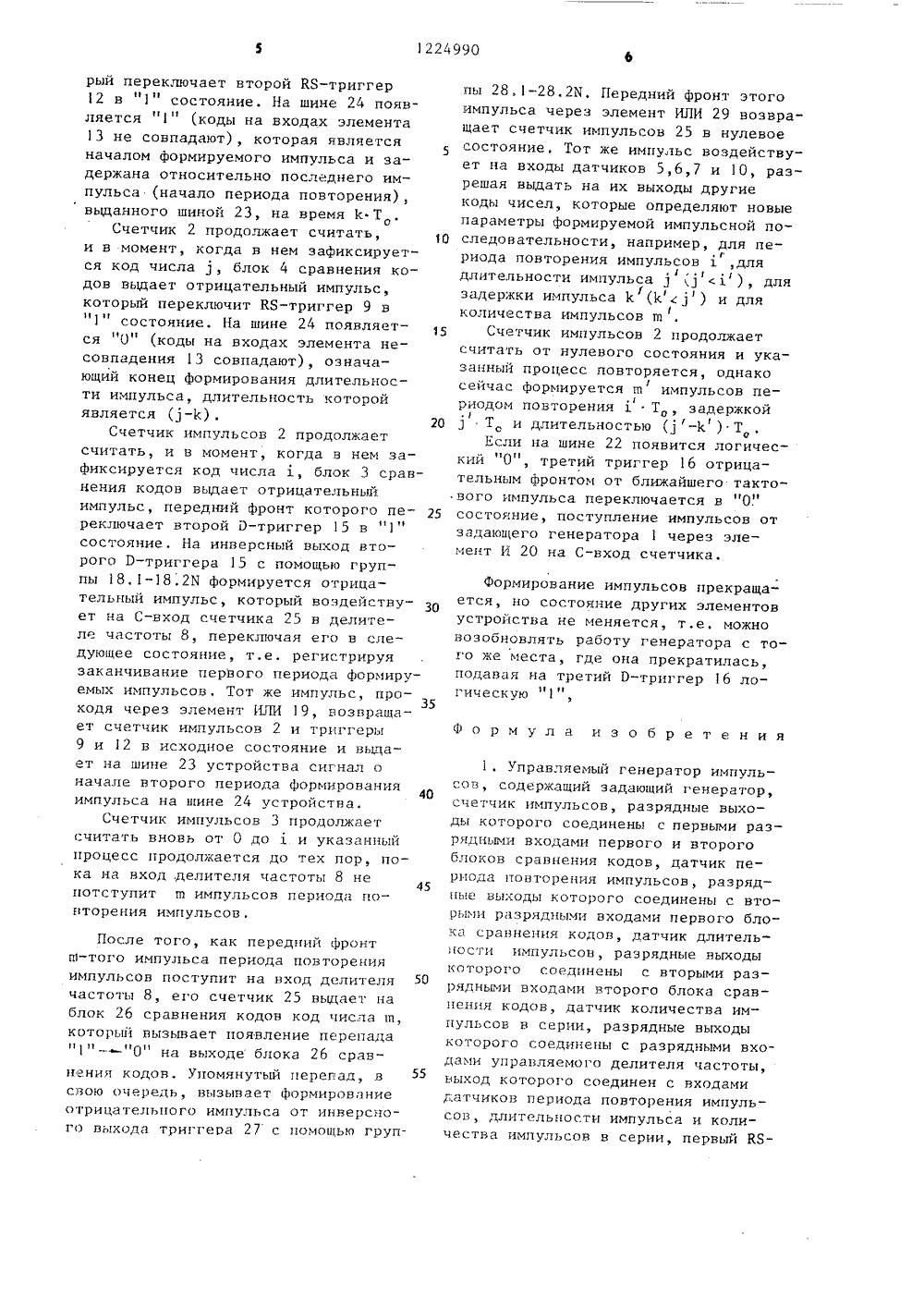

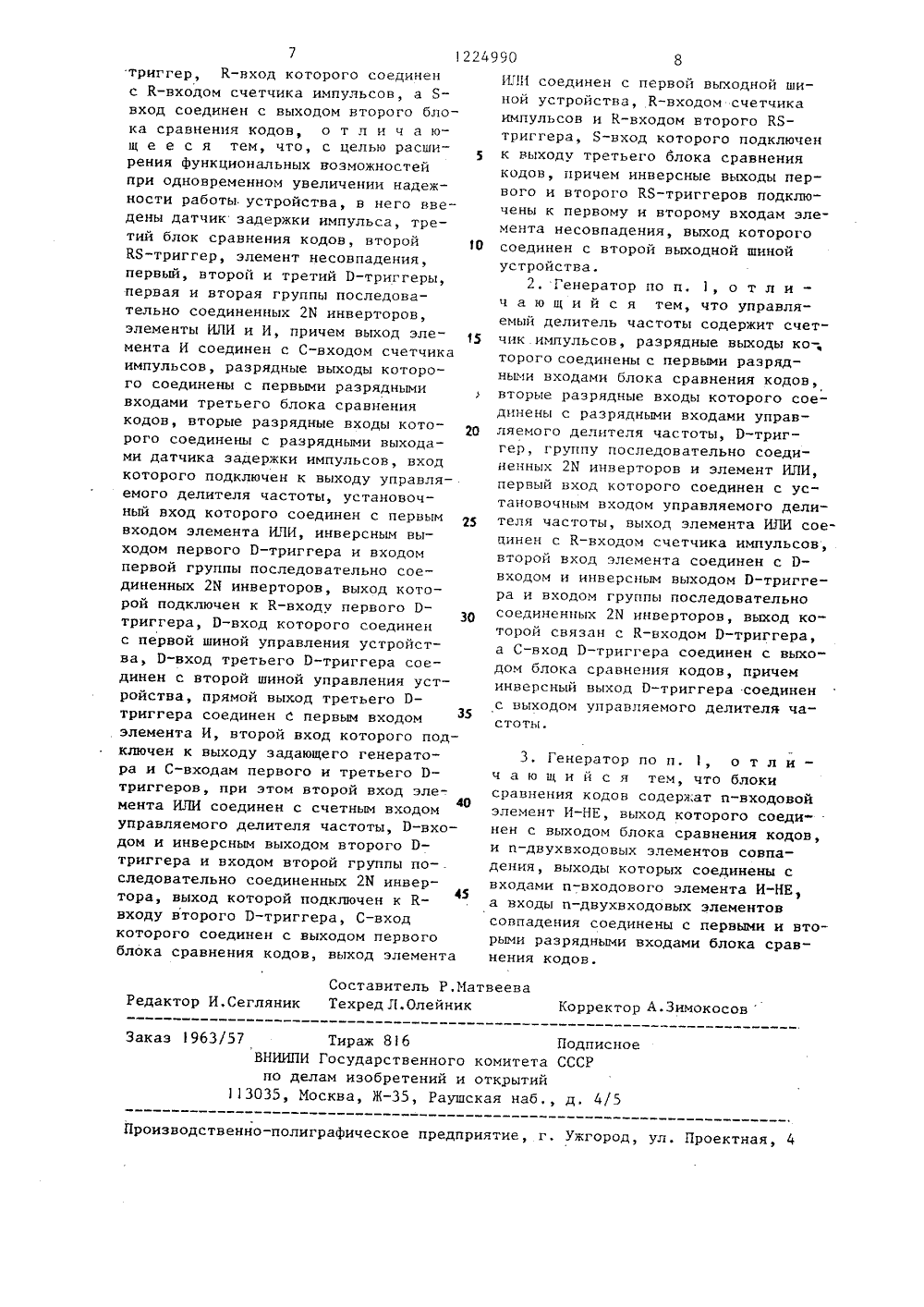

(51) 4 Н 03 К 3/64 ОПИСАНИЕ ИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЬЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГППЙ(71) Рижское ордена Ленина производственное объединение ВЭФ им. В.И,Ленина(56) Авторское свидетельстно СССР - 1050099, кл. Н 03 К 3/64, 982.Авторское свидетельство СССР 1 -957419, кл. Н 03 К 3/64, 98,(54) УПРАВЛЯЕМЬ 1 Й ГЕНЕРАТОР ИП 1 УЛЬСОВ(57) Изобретение относится к импупьсной технике. Может быть использованон задающих программных устройствахдля формирования периодических последовательностей импульсон с изменяемымк параметрами, например для контроля и настройки счетно-импульсной аппаратуры. Цель изобретения - расширение функциональных возможностей достигается путем управления задержкой появления импульсов по отношению к началу периода повторения импульсон при одновременном повышении надежности устройства, Для достижения поставленной цели н управляемый генератор импульсов дополнительно нведены датчик задержки импульса 10, третий блок сравнения кодов 11, второй К 8-триггер 12, элемент совпадения 13, три Р-триггера 14, 15 и 16, две группы из 2 Ч последовательно сое- Ж циненных инверторсв 17,1 в 7.2 Б, 18.1 - 18.21, логические элементы ИЛИ 19 и И 20. 2 з.п, ф-лы.ил. С:импульсов. 4 О 45 5 О 5 Изобретение относится к импульсной технике и может быть использовано в задающих программных устройствах для формирования периодических прямоугольных последовательностей с изменяемыми параметрами, в частности, для контроля и настройки счетно-импульсной аппаратуры.Цель изобретения - расширение функциональных возможностей управляемого генератора за счет управления задержкой появления импульсов по отношению к началу периода повторения импульсов при одновременном повышении надежности работы устройства,На чертеже представлена функциональная схема управляемого генератора Управляемый генератор импульсов содержит задающий генератор 1 счетчик импульсов 2, выходы которого соединены с первыми разрядными входами первого 3 и второго 4 блоков сравнения кодов, датчик 5 периода повторения импульсов, выходы которого соединены с вторыми входами первого блока 3 сравнения кодов, датчик 6 длительности импульсов, выходы которого соединены со вторыми разрядными входами второго блока 4 сравнения кодов, датчик 7 количества импульсов в серии, разрядные выходы которого соединены с разрядными входами управляемого делителя частоты 8, выход которого соединен с входами датчиков периода повторения импульсов 5, длительности импульсов 6 и количества импульсов в серии 7, первый КБ-триггер 9, К-вход которого соединен с К-входом счетчика импульсов 2, а Б-вход первого КБ-триггера 9 соединен с выходом второго блока 4 сравнения кодов, датчик 1 О задержки импульса, третий блок 11 сравнения кодов, второй КБ-триггер 12, элемент несовпадении 13 первый 14, второй 15 и третий 16 1)-триггеры, первую и вторую группы 17.в 7,2 И, 18 1-18,2 И 2 И последовательно соединенных инверторов, элемент ИЛИ 19 и элемент И 20, выход которого соединен с С-входом счетчика импульсов 2, разрядные выходы которого связаны с первыми разрядными входами третьего блока 11 сравнения кодов, вторые разрядные входы которого соединены с разрядными выходами датчика 10,задержки импульса, входО 1 11 20 25 ЗО 35 которого подключен к выходу управляемого делителя частоты 8, связанного с первым входом элемента ИЛИ 19,инверсным выходом первого 0-триггера 14 и входом первой группы 17. -17.2 И выход которой подключен кКвходу первого 0-триггера 14, П-входкоторого соединен с первой шиной 21управления, 0-вход третьего 0-триггера 16 является второй шиной 22управления, а прямой выход третьего0-триггера 16 соединен с первым входом элемента И 20, второй вход которого подключен к выходу задающего генератора 1 и С-входам первогои третьего В-триггеров 4 и 16,причем второй вход элемента ИЛИ 19соединен со счетным входом управляемого делителя частоты 8, В-входоми инверсным выходом второго 0-триггера 15 и входом второй группы 18.118,2 Н, выход которой подключен кК-входу второго 0-триггера 15; Свход которого связан с выходом первого блока 3 сравнения кодов, а выход элемента ИЛИ 19, который является первой выходной шиной 23 устройства, соединен с К-входом счетчика импульсов 2 и К-входом второго КБ-триггера 12, Б-вход которогоподключен к выходу третьего блока1 сравнения кодов, причем инверсные выходы первого 9 и второго 12КБ-триггеров подключены к первому ивторому входу элемента несовпадения3, выход которого является второйвыходной шиной 24 устройства. Управляемый делитель частоты 8 содержит счетчик импульсов 25, разрядные выходы которого соединены с первыми разрядными входами блока 26 сравнения кодов, вторые разрядные входы которого являются разрядными входами управляемого делителя частоты 8, 0-триггер 27, группу 28.1-28.2 М последовательно соединенных 2 М инверторов и элемент ИЛИ 29, выход элемента ИЛИ 29 подключен к К-входу счетчика импульсов 26, а второй вход элемента ИЛИ 29 подключен к 0- входу и инверсному выходу 0-триггера 27 и входу группы 28.1-28.2 Н, выход которой связан с К-входом Р- триггера 27, а С-вход 0-триггера 27 соединен с выходом блока 26 сравнения кодов, причем инверсный выход 0-триггера 27 является выходом управляемого дЕлителя частоты. Блоки3, 4 11 и 26 сравнения кодов, содержат и-входовой элемент И-НЕ 30 ии двухвходовых элементов совпадения31, выходы которых соединены с входами и-входового элемента И-НЕ 30,входы и двухвходовых элементов совпадения 31 образуют первые и вторыеразрядные входы блока сравнения кодов,Датчики 5, 6, 7 и 1 О показаны как 1 Опример их возможного выполнения с использованием и-разрядного регистра32 и механических переключателей 33,однако они могут быть исполнены идругим образом, например использованием ПЗУ и счетчиков импульсов в таком включении, чтобы каждый импульс,поступающий от выхода управляемогоделителя частоты 8 на входы датчиков5,6,7 и О, позволил выдать по разрядным выходам датчиков 5,6,7 и 10свой заранее запрограммированный кодчисел, определяющих период повторения, длительность задержки и количество импульсов в серии, 25Группы 17,1-17,2 И, 18.1-18.2 И,28.1-28.2 И последовательно включенных 2 И инверторов выполняют рольэлементов задержки и определяют длительность импульсов, выдаваемых инверсными выходами Р-триггеров 14,15 и 27. Для надежной работы устройства длительность этих импульсовдолжна быть примерно в два раза меньше периода повторения импульсов,Э 5поступающих от задающего генератора 1,Управляемый генератор импульсовработает следующим образом,Пусть к какому-то определенному 40 моменту времени от датчика 5 периода повторения импульсов на блок 3 сравнения кодов действует код числаот датчика 6 длительности импульсов на блок 4 сравнения кодов - код 45 числа 3 (Зд), от датчика 10 задержки импульса на блок 1 сравнения кодов - код числа 1 (1 с 3), а от датчика 7 количества импульсов в серии на управляющие входы делителя ча стоты 8 - код числа ш.На управляющие шины 21 и 22 устройства действует потенциал логических , Первый отрицательный фронт импульса от задающего генератора 1 55 воздействует на С-вход третьего П- триггера 16 и переключает его всостояние (если он в таком состоянии уже не находился). В таком состоянии триггер 16 поддерживается до тех пор, пока на второй шине 22 не появится логический "0". В таком случае ближайший отрицательный фронт импульса от задающего генератора 1 переключит его в "0" состояние.Тот же первый отрицательный фронт импульса от задающего генератора 1 переключает первый 0-триггер 14 в "1" состояние, Появившийся логический "0 на инверсном выходе, первого П-триггера 14 воздействует на его К-вход через первую группу 17.в 17.2 Х 2 И инверторов, выполняющих роль элементов задержки, и через вре. мя =2 И, (где э, - время задержки расйространения сигнала нО" от входа инвертора до его выхода) возвращает триггер 14 в исходное состояние. Следующий отрицательный фронт тактового импульса от задающего генератора 1 опять переключает первый триггер 14 в "1" состояние, и снова на его инверсном выходе формируется отрицательный импульс длительностью С=2 И т и и периодом поз"вторения Т , где То - период повторения импульсов задающего генератораСформированные импульсы воздействуют на установочный вход делителя частоты 8 и через элемент ИЛИ 19 на К-входы счетчика импульсов 2 и Ю-триггеров 9 и 12, поддерживая их в нулевом состоянии, Те же импульсы передаются на выходную шину 23 устройства, На выходной шине 24 устройства - "0" потенциал, так как коды навходах элемента 13 совпадают. С появлением логического нОн на управляющей шине 21 (на управляющей шине 22 поддерживается "1") генерация импульсов сброса первым Р-триггером 14 прекращается, и первый отрицательный фронт импульса от задающего генератора 1, проходя через открытый элемент И 20, переключает счетчик импульсов 2 в первое состояние, соответствующее "1".По мере поступления импульсов от задающего генератора 1 через открытый элемент И 20 на С-вход счетчика импульсов 2 на его разрядных выходах код изменяется от 0 доКогда в счетчике импульсов 2 зафиксируется код числа Е, блок 11 сравнения кодов выдает отрицательный импульс длительностью То, кото 1224990После того, как передний фронт ш-того импульса периода повторения импульсов поступит на вход делителя частоты 8, его счетчик 25 выдает на блок 26 сравнения кодов код числа ш, который вызывает появление перепада "1" "0" на выходе блока 26 сравнения кодов, Упомянутый перепад, в свою очередь, вызывает формирование отрицательного импульса от инверсного выхода триггера 27 с помощью груп 50 55 рый переключает второй КБ-триггер12 в состояние, На шине 24 появляется (коды на входах элемента13 не совпадают), которая являетсяначалом формируемого импульса и задержана относительно последнего импульса (начало периода повторения),выданного шиной 23, на время Е ТСчетчик 2 продолжает считать,и в момент, когда в нем зафиксируется код числа 3, блок 4 сравнения кодов выдает отрицательный импульс,который переключит КЯ-триггер 9 в"1" состояние, На шине 24 появляется "О" (коды на входах элемента несовпадения 13 совпадают), означающий конец формирования длительности импульса, длительность которойявляется (Зс).2 ОСчетчик импульсов 2 продолжаетсчитать, и в момент, когда в нем зафиксируется код числа г, блок 3 сравнения кодов выдает отрицательныйимпульс, передний фронт которого переключает второй Б-триггер 15 в "1"состояние, На инверсный выход второго Р-триггера 15 с помощью группы 18,1-18.2 И формируется отрицательный импульс, который воздействует на С-вход счетчика 25 в делителе частоты 8, переключая его в слецующее состояние, т,е. регистрируязаканчивание первого периода формируемых импульсов. Тот же импульс, про 35ходя через элемент ИЛИ 19, возвращает счетчик импульсов 2 и триггеры9 и 12 в исходное состояние и выдает на шине 23 устройства сигнал оначапе второго периода формирования 4 Оимпульса на шине 24 устройства.Счетчик импульсов 3 продолжаетсчитать вновь от 0 до 1 и указанныйпроцесс продолжается до тех пор, пока на вход делителя частоты 8 непотступит ш импульсов периода повторения импульсов. пы 28.1-28.2 И, Передний фронт этого импульса через элемент ИЛИ 29 возвращает счетчик импульсов 25 в нулевое состояние. Тот же импульс воздействует на входы датчиков 5,6,7 и 1 О, разрешая выдать на их выходы другие коды чисел, которые определяют новые параметры формируемой импульсной последовательности, например, для периода повторения импульсов 1 ,для/ длительности импульса 3 (3 1. ), для задержки импульса 1 (1 с 3 ) и для количества импульсов т/Счетчик импульсов 2 продолжает считать от нулевого состояния и указанный процесс повторяется, однако/сейчас формируется ш импульсов пегриодом повторения 1 Т, задержкойТ и длительностью Ц -1 с ) ТЕсли на шине 22 появится логический "О", третий триггер 16 отрицательным фронтом от ближайшего тактового импульса переключается в "0 состояние, поступление импульсов от задающего генератора 1 через элемент И 20 на С-вход счетчика.Формирование импульсов прекращается, о состояние других элементовустройства не меняется, т,е. можновозобновлять работу генератора с того же места, где она прекратилась,подавая на третий Р-триггер 16 логическую "1",Формула изобретения1. Управляемый генератор импульсов, содержащий задающий генератор, счетчик импульсов, разрядные выходы которого соединены с первыми разрядными входами первого и второго блоков сравнения кодов, цатчик периода повторения импульсов, разрядные выходы которого соединены с вторыми разрядными входами первого блока сравнения кодов, датчик длительности импульсов, разрядные выходы которого соединены с вторыми разрядными входами второго блока сравнения кодов, датчик количества импульсов в серии, разрядные выходы которого соединены с разрядными входами упрагляемого делителя частоты, выход которого соединен с входами датчиков периода повторения импульсов, длительности импульса и количества импульсов в серии, первый КБ1224990 1 О стоты. Составитель Р.МатвееваРедактор И.Сегляник Техред Л.Олейник Корректор А.ЗимокосовЗаказ 1963/57 Тираж 816 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 триггер, К-вход которого соединен с К-входом счетчика импульсов, а Я- вход соединен с выходом второго блока сравнения кодов, о т л и ч а ющ е е с я тем, что, с целью расширения функциональных воэможностей при одновременном увеличении надежности работы устройства, в него введены датчик задержки импульса, третий блок сравнения кодов, второй КЯ-триггер, элемент несовпадения, первый, второй и третий Р-триггеры, первая и вторая группы последовательно соединенных 2 И инверторов, элементы ИЛИ и И, причем выход элемента И соединен с С-входом счетчика импульсов, разрядные выходы которого соединены с первыми разрядными входами третьего блока сравнения кодов, вторые разрядные входы которого соединены с разрядными выходами датчика задержки импульсов, вход которого подключен к выходу управляемого делителя частоты, установочный вход которого соединен с первым входом элемента ИЛИ, инверсным выходом первого Р-триггера и входом первой группы последовательно соединенных 2 М инверторов, выход которой подключен к К-входу первого Р 30 триггера, Р-вход которого соединен с первой шиной управления устройства, Р-вход третьего Р-триггера соединен с второй шиной управления устройства, прямой выход третьего Р- триггера соединен С первым входом элемента И, второй вход которого подключен к выходу задающего генератора и С-входам первого и третьего Р- триггеров, при этом второй вход эле 40 мента ИЛИ соединен с счетным входом управляемого делителя частоты, Р-входом и инверсным выходом второго Р- триггера и входом второй группы по- . следовательно соединенных 2 И инвертора, выход которой подключен к К 45 входу второго Р-триггера, С-вход которого соединен с выходом первого блока сравнения кодов, выход элемента ИЛИ соединен с первой вьгходной шиной устройства, К-входом счетчикаимпульсов и К-входом второго КБтриггера, Б-вход которого подключенк выходу третьего блока сравнениякодов, причем инверсные выходы первого и второго КБ-триггеров подключены к первому и второму входам элемента несовпадения, выход которогосоединен с второй выходной шинойустройства,2.Генератор по п. 1, о т л и -ч а ю щ и й с я тем, что управляемый делитель частоты содержит счетчик импульсов, разрядные выходы ко-,торого соединены с первыми разрядными входами блока сравнения кодов,вторые разрядные входы которого соединены с разрядными входами управляемого делителя частоты, Р-триггер, группу последовательно соединенных 2 И инверторов и элемент ИЛИ,первый вход которого соединен с установочным входом управляемого делителя частоты, выход элемента ИЛИ соецинен с К-входом счетчика импульсов,второй вход элемента соединен с Рвходом и инверсным выходом Р-триггера и входом группы последовательносоединенных 2 И инверторов, выход которой связан с К-входом Р-триггера,а С-вход Р-триггера соединен с выходом блока сравнения кодов, причеминверсный выход Р-триггера соединенс выходом управляемого делителя ча 3. Генератор по и. 1, о т л и - ч а ю щ и й с я тем, что блоки сравнения кодов содержат п-входовой элемент И-НЕ, выход которого соединен с выходом блока сравнения кодов, и и-двухвходовых элементов совпадения, выходы которых соединены с входами и-входового элемента И-НЕ а входы п-двухвходовьгх элементов совпадения соединены с первыми и вторыми разрядными входами блока сравнения кодов.
