Способ автоматической балансировки вращающихся роторов и устройство для нанесения уравновешивающего расплава при балансировке вращающихся роторов

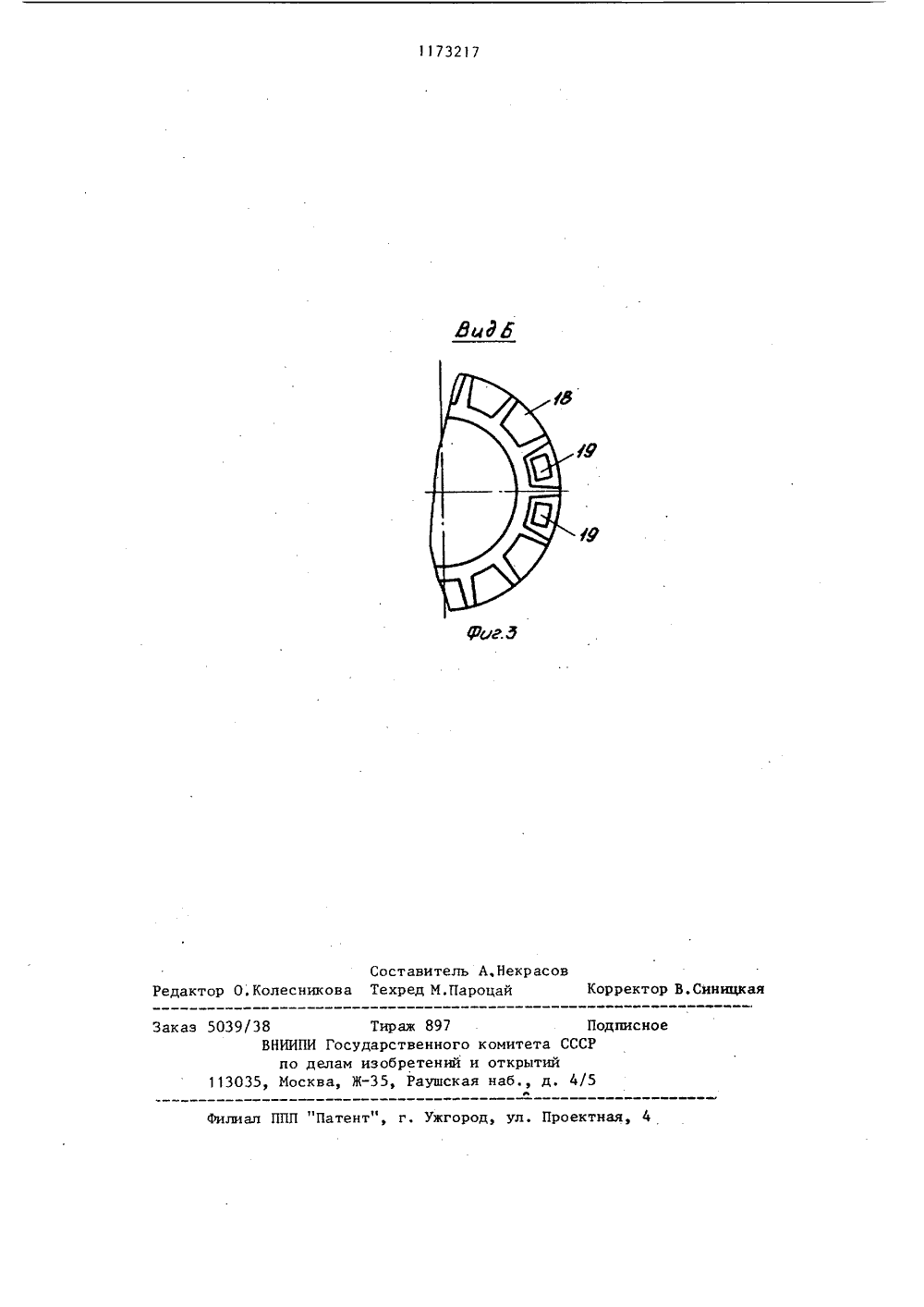

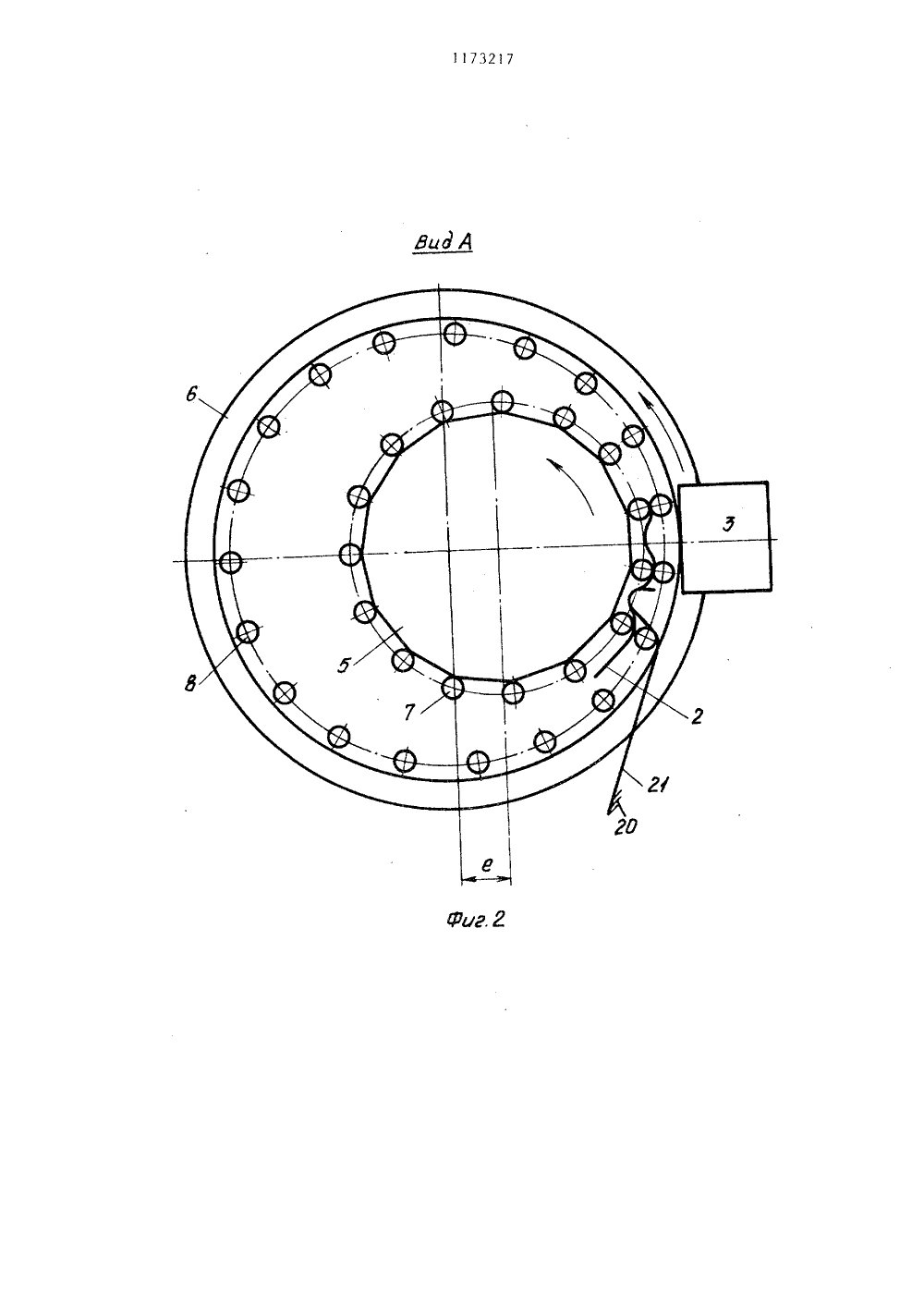

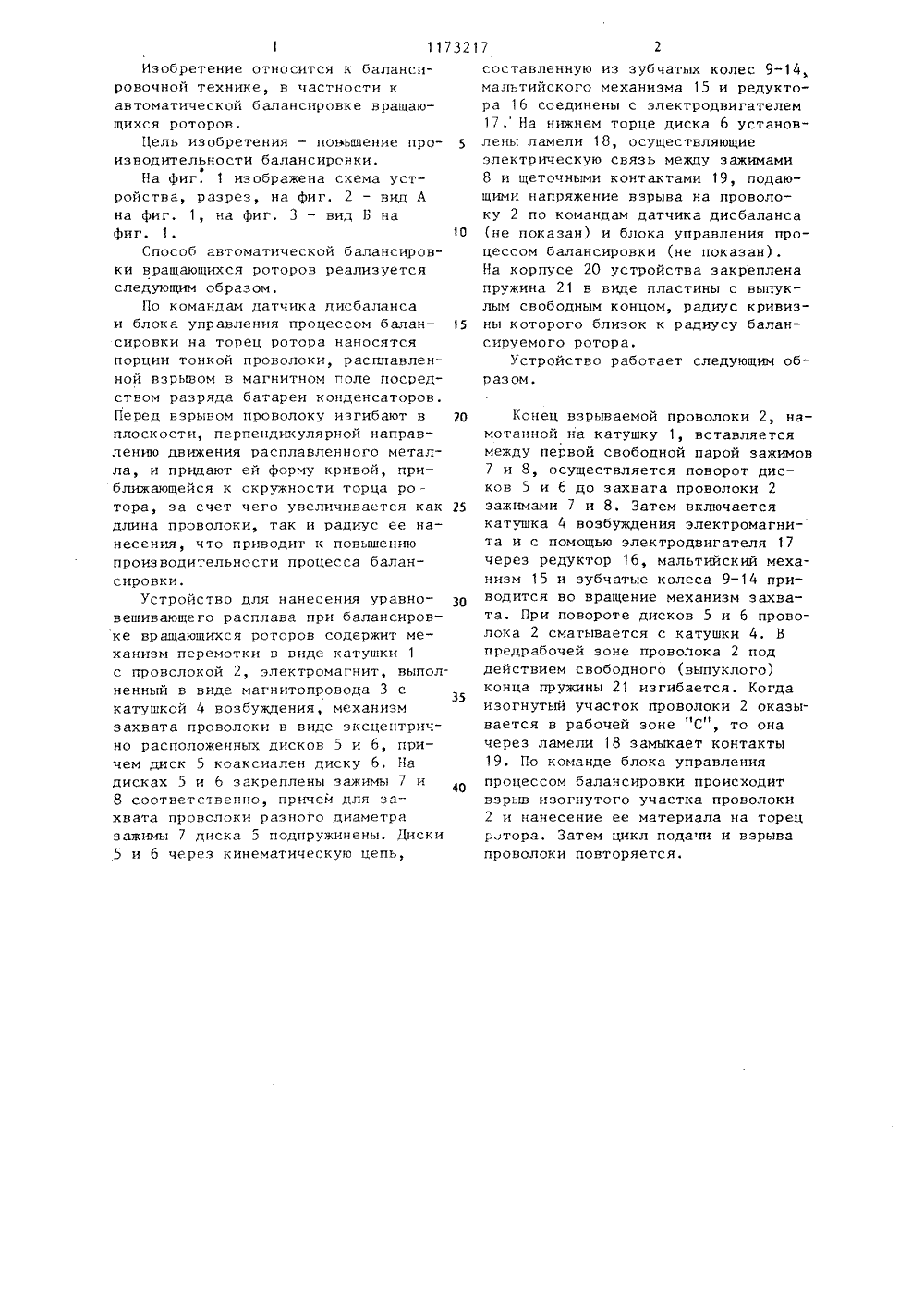

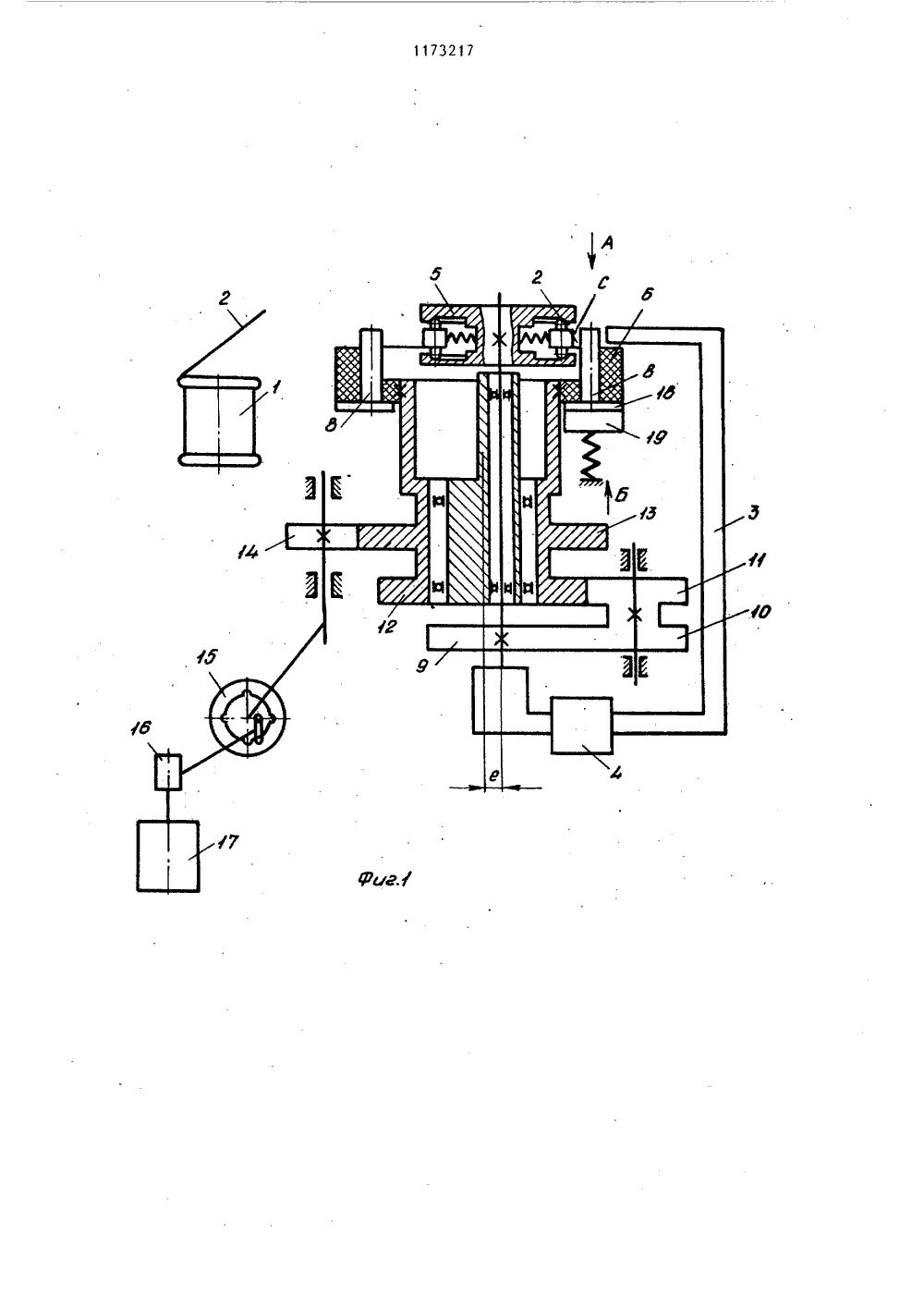

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН 51) щ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЪТИЙ ОПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТ(46) 15.08.85. Бюл. В 30 (72) В.Г.Аджемян, З.В.Варданян, Л.З.Вартанян и А.Е,Саркисян (71) Закавказский филиал Экспериментального научно-исследовательского института металлорежущих станков (53) 620.1.05:531.382 (088.8) (56) Авторское свидетельство СССР В 207448, кл. С 01 М 1/38, 1966.Авторское свидетельство СССР йф 905674, кл. С 01 М 1/38, 1980.(54) СПОСОБ АВТОМАТИЧЕСКОЙ БАПАНСИРОВКИ ВРАЩАЮЩИХСЯ РОТОРОВ И УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ УРАВНОВЕШИВАЮЩЕГО РАСПЛАВА ПРИ БАЛАНСИРОВКЕ ВРАЩАЮЩИХСЯ РОТОРОВ. 80117 217 А(57) 1. Способ автоматической балан. сировки вращающихся роторов по авт.св. У 207448, о т л и ч а ю -и й с я тем, что, с целью повыше ния производительности, проволоку изгибают в плоскости, перпендикулярной направлению движения расплавленного металла.2, Устройство для нанесения уравновешивающего расплава при балансировке вращающихся роторов по авт.св, Р 905674, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности балансировки, оно снабжено корпусом и пластинчатой пружиной, один конец которой закреплен на корпусе, а второй предназначен для взаимодействия с проволокой и с зажимами наружного диска механизма захвата.Изобретение относится к балансировочной технике, в частности к автоматической балансировке вращающихся роторов.11 ель изобретения - польшение про изводительности балансировки.На фиг. 1 изображена схема устройства, разрез, на фиг. 2 - вид А на фиг. 1, на фиг. 3 - вид Б на фиг. 1. 1 ОСпособ автоматической балансировки вращающихся роторов реализуется следующим образом.По командам датчика дисбаланса и блока управления процессом балансировки на торец ротора наносятся порции тонкой проволоки, расплавленной взрывом в магнитном голе посредством разряда батареи конденсаторов. Перед взрывом проволоку изгибают в 20 плоскости, перпендикулярной направлению движения расплавленного металла, и придают ей форму кривой, приближающейся к окружности торца ротора, за счет чего увеличивается как 25 длина проволоки, так и радиус ее нанесения, что приводит к повышению производительности процесса балансировки,Устройство для нанесения уравновешивающего расплава при балансировке вращающихся роторов содержит механизм перемотки в виде катушки 1с проволокой 2, электромагнит, выполненный в виде магнитопровода 3 скатушкой 4 возбуждения, механизмзахвата проволоки в виде эксцентрично расположенных дисков 5 и 6, причем диск 5 коаксиален диску 6. Надисках 5 и 6 закреплены зажимы 7 и8 соответственно, причем для захвата проволоки разного диаметразажимы 7 диска 5 подпружинены. Диски5 и 6 через кинематическую цепь,составленную из зубчатых колес 9-14, мальтийского механизма 15 и редуктора 16 соединены с электродвигателем 17, На нижнем торце диска 6 установлены ламели 18, осуществляющие электрическую связь между зажимами 8 и щеточными контактами 19, подающими напряжение взрыва на проволоку 2 по командам датчика дисбаланса (не показан) и блока управления процессом балансировки (не показан). На корпусе 20 устройства закреплена пружина 21 в виде пластины с выпуклым свободным концом, радиус кривизны которого близок к радиусу балансируемого ротора.Устройство работает следующим образом. Конец взрываемой проволоки 2, намотанной на катушку 1, вставляется между первой свободной парой зажимов 7 и 8, осуществляется поворот дисков 5 и 6 до захвата проволоки 2 зажимами 7 и 8. Затем включается катушка 4 возбуждения электромагнита и с помощью электродвигателя 17 через редуктор 16, мальтийский механизм 15 и зубчатые колеса 9-14 при - водится во вращение механизм захвата, При повороте дисков 5 и 6 проволока 2 сматывается с катушки 4. В предрабочей зоне проволока 2 под действием свободного (выпуклого) конца пружины 21 изгибается. Когда изогнутый участок проволоки 2 оказывается в рабочей зоне "С", то она через ламели 18 замыкает контакты 19. По команде блока управления процессом балансировки происходит взрыв изогнутого участка проволоки 2 и нанесение ее материала на торец ротора, Затем цикл подачи и взрыва проволоки повторяется./5 ская наб., дл лиал ППП "Патент Ужгород, ул. Проектная, 4 Заказ 5039/38 Тираж ВНИИПИ Государств по делам изобре 113035, Москва, Ж, Р
