Способ определения инсоляции территорий, зданий и помещений при помощи номограмм движения солнца, количеств солнечней радиации и планировочной сетки и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 115289
Автор: Масленников
Текст

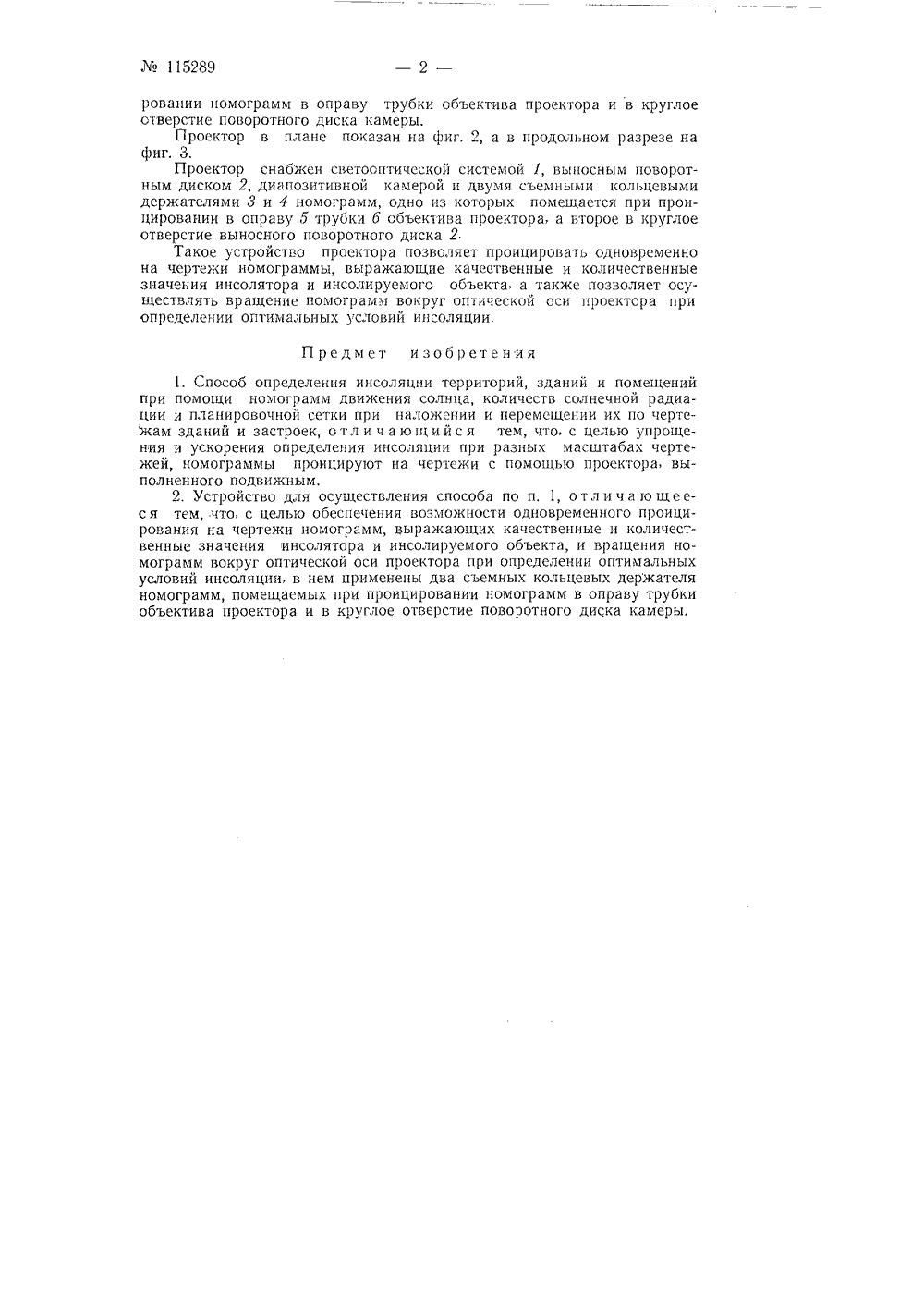

Класс 42 Ь, 19 Мо 115289 СССР ИСАНИ ЗОБРЕТЕНИЯВИДЕТЕЛЬСТВУ АВТОРСК Д, С. Масленников ПОСОБ ОПРЕДЕЛЕНИЯ ИНСОЛЯЦИЙ ТЕРРИТОРИЙ, ЗДАНИИ И ПОМЕЩЕНИЙ ПРИ ПОМОЩИ НОМОГРАММ ДВИЖЕНИЯ СОЛНЦА, КОЛИЧЕСТВ СОЛНЕЧНОЙ РАДИАЦИИ И ПЛАНИРОВОЧНОЙ СЕТКИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯаявлено 4 марта 1957 г. за Ме 568137 в Комитет по делам изобретений и открытий при Совете Министров СССРСуществующие способы для определения инсоляции комплексов застройки сложны и неудобны; они не обеспечивают возможности быстрого определения инсоляции при пользовании чертежами разных масштабов. Также сложны и неудобны известные устройства, применяемые для этих целей: они имеют вид больших стационарных установок планетарного типа и не позволяют осуществлять одновременное проицирование на чертежи номограмм, выражающих качественные и количественные значения инсолятора и инсолируемого объекта.Указанные отрицательные особенности известных инсоляционных устройств исключают возможность их использования для практических целей, например при решении задач, связанных с инсоляцией и тенями непосредственно на плане в процессе проектирования. Как правило, применение подобных установок ограничивается лабораториями или специальными кабинетами для научно-исследовательских изысканий.Предлагаемые способ и устройство для его осуществления лишены этих недостатков. Они обеспечивают возможность получения искомых данных по инсоляции для планов произвольных масштабов при любой высоте объекта и светопроема, получения неооходимых характеристик инсоляции объекта, выявления данных о высоте здания и сооружения по планам аэрофотосъемки и т. п,оба и устройства заключ них) проицируют на помощью проектора 2, уст зме 3, причем в проектор номограмм, помещаемыхетенного сп диапозитивы 1 х объектов с ижном меха вых держател Сущность изобто номограммыфиг. 1) обследуема подъемно-передвва съемных кольц ется в том, чертежи 1 ановленного применены при проици Ъо 115289ровании номограмм в оправу трубки объектива проектора и в круглое отверстие поворотного диска камеры.Проектор в плане показан на фиг. 2, а в продольном разрезе на фиг. 3.Проектор снабжен светооптической системой 1, выносным поворотным диском 2, диапозитивной камерой и двумя сьемными кольцевыми держателями 3 и 4 номограмм, одно из которых помещается при проицировании в оправу 5 трубки б объектива проектора, а второе в круглое отверстие выносного поворотного диска 2Такое устройство проектора позволяет проицировать одновременно на чертежи номограммы, выражающие качевтвенные и количественные значения инсолятора и инсолируемого объекта, а также позволяет осуществлять вращение номограмм вокруг оптическои оси проектора при определении оптимальных условий инсоляции.П редмет и зоб рете н ия1. Способ определения инсоляции территорий, зданий и помещений при помощи номограмм движения солнца, количеств солнечной радиации и планировочной сетки при наложении и перемещении их по чертежам зда.ний и застроек, отл и ч ающийся тем, что, с целью упрощения и ускорения определения инсоляции при разных масштабах чертежей, номограммы проицируют на чертежи с помощью проектора, выполненного подвижным.2. Устройство для осуществления способа по п. 1, отли ча ю щееся тем, что, с целью обеспечения возможности одновременного проицирования на чертежи номограмм, выражающих качественные и количественные значения инсолятора и инсолируемого объекта, и вращения номограмм вокрут оптической оси проектора при определении оптимальных условий инсоляции, в нем применены два съемных кольцевых держателя номограмм, помещаемых при проицировании номограмм в оправу трубки объектива проектора и в круглое отверстие поворотного диска камеры.

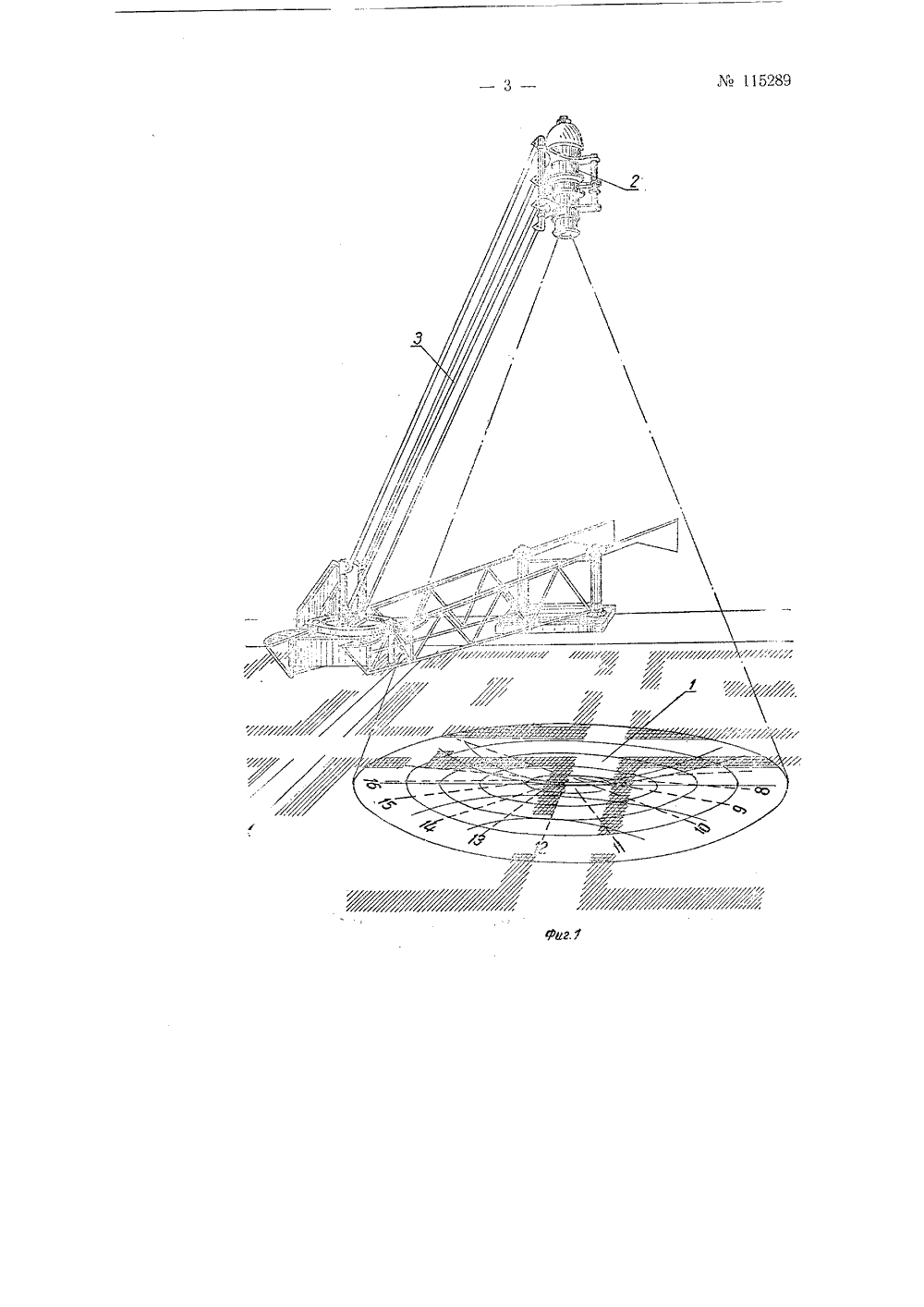

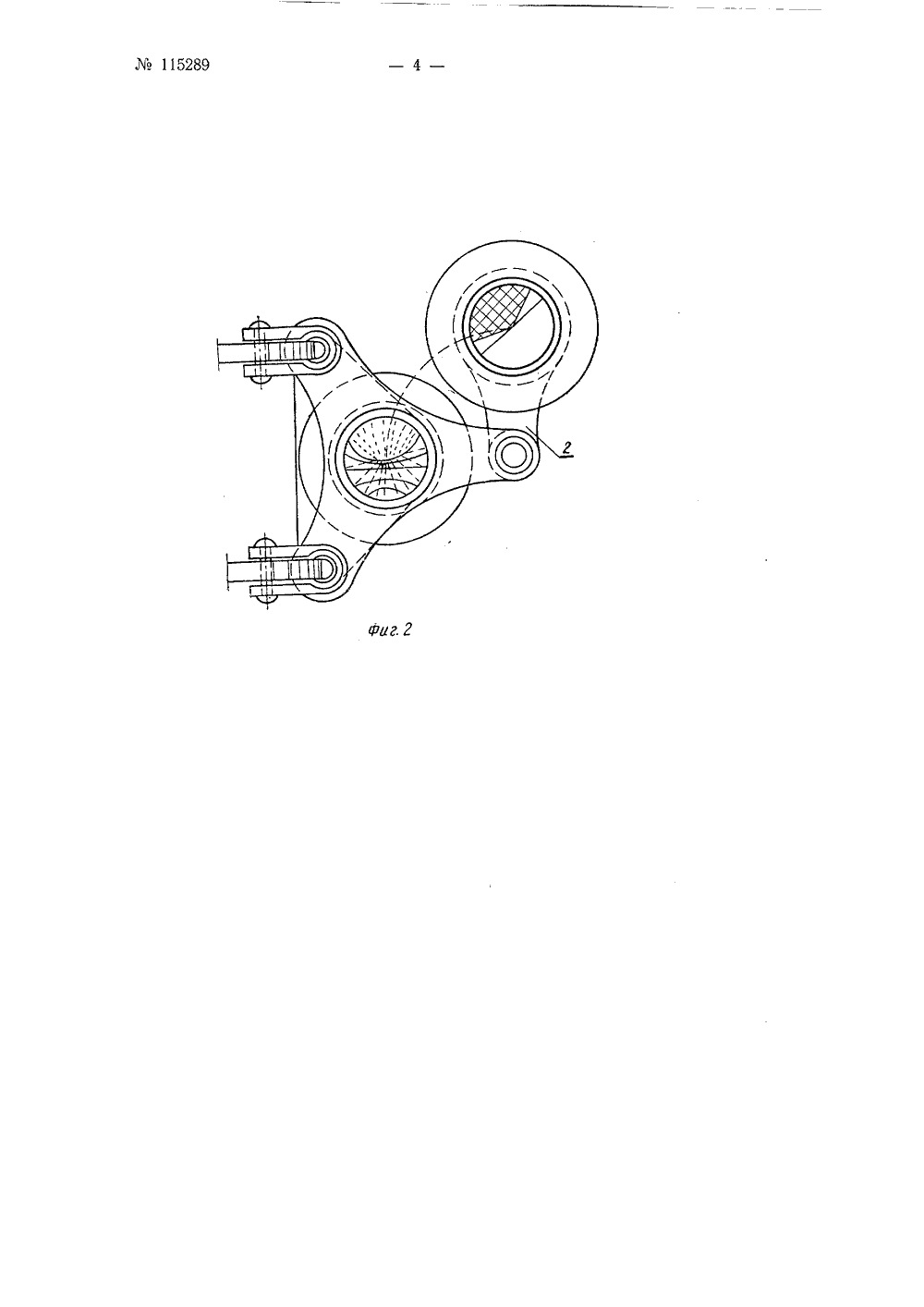

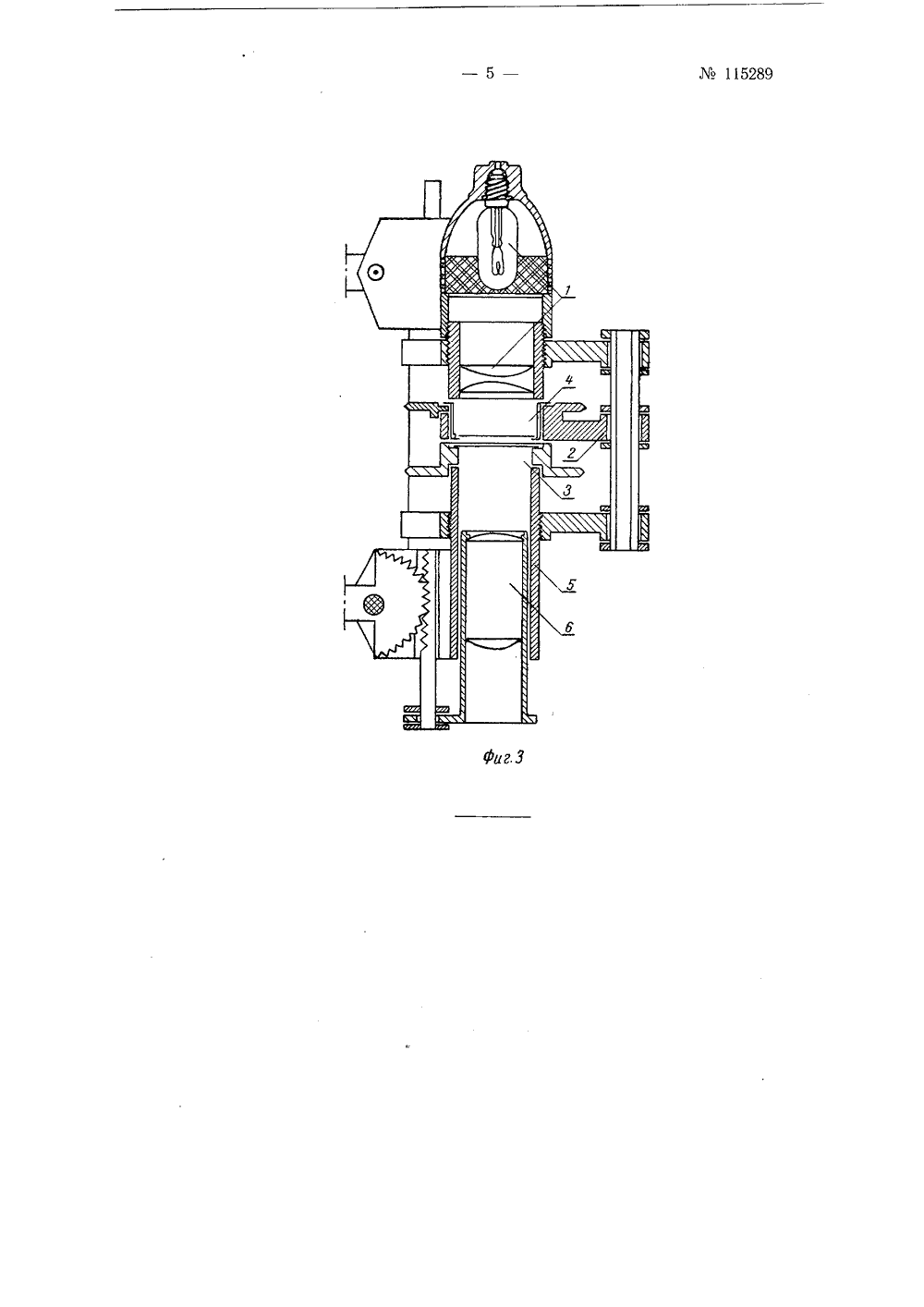

СмотретьЗаявка
568137, 04.03.1957
Масленников Д. С
МПК / Метки
МПК: G01N 21/55
Метки: движения, зданий, инсоляции, количеств, номограмм, планировочной, помещений, помощи, радиации, сетки, солнечней, солнца, территорий
Опубликовано: 01.01.1958
