Способ автоматического управления числом параллельно работающих агрегатов и устройство для его осуществления

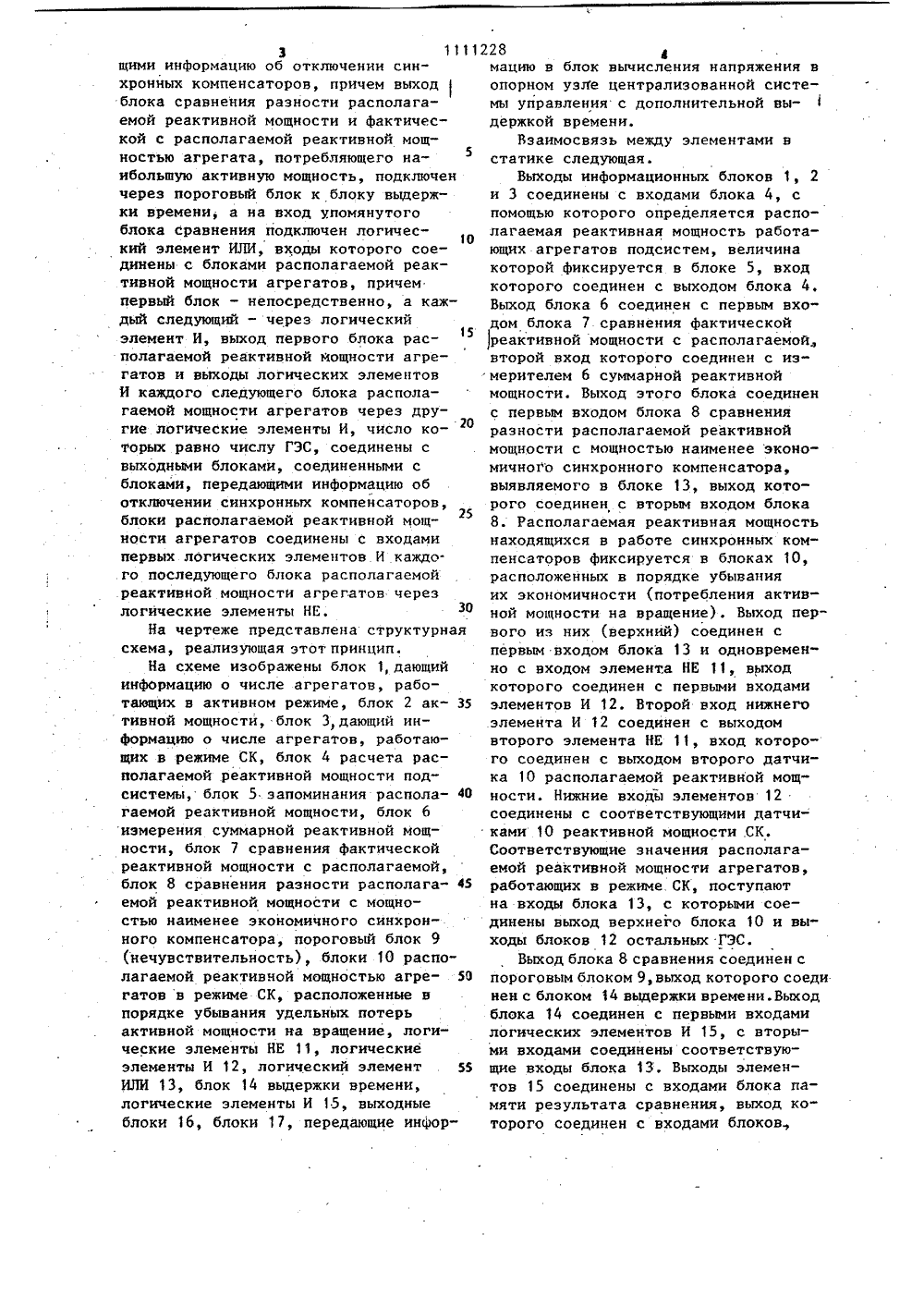

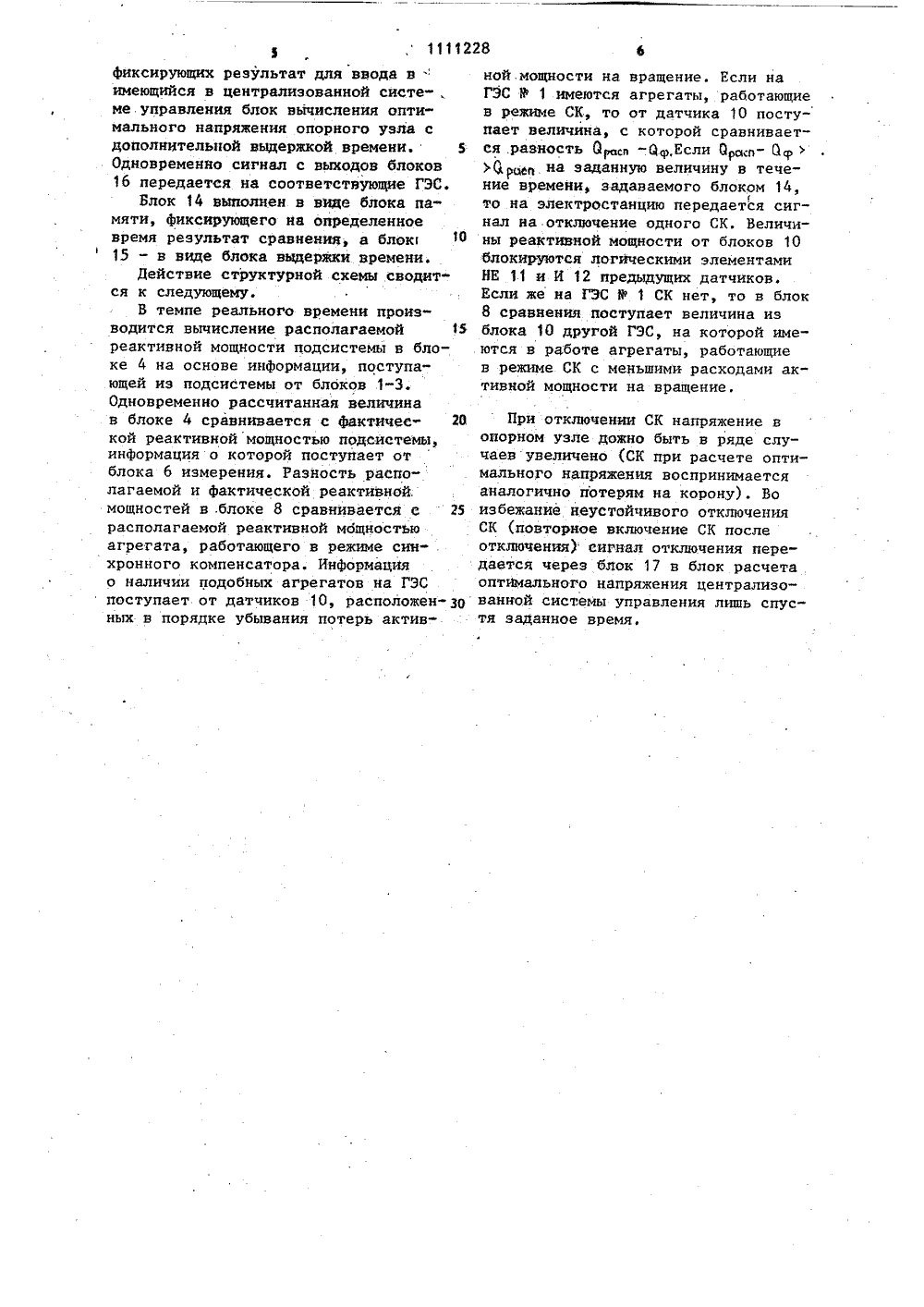

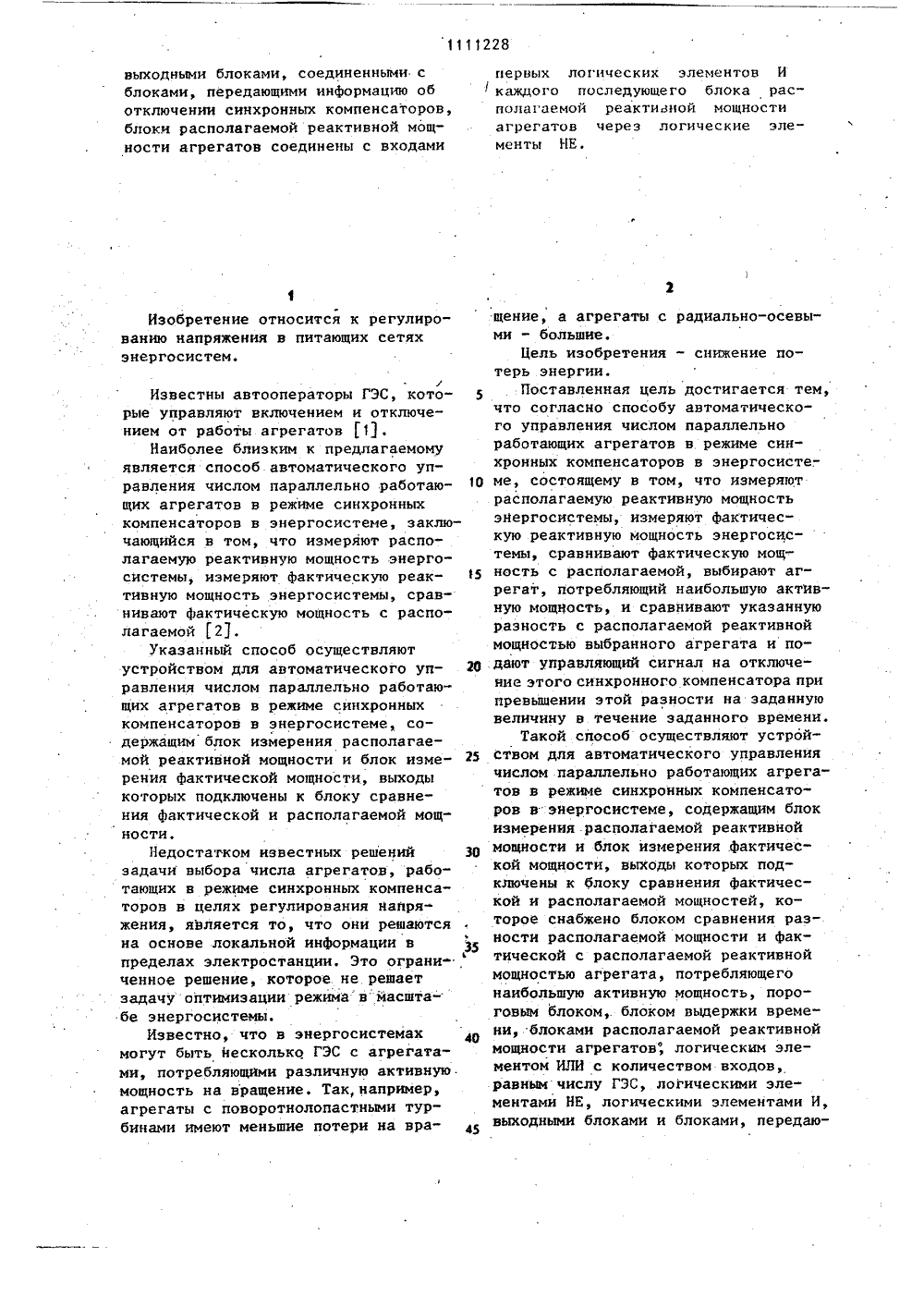

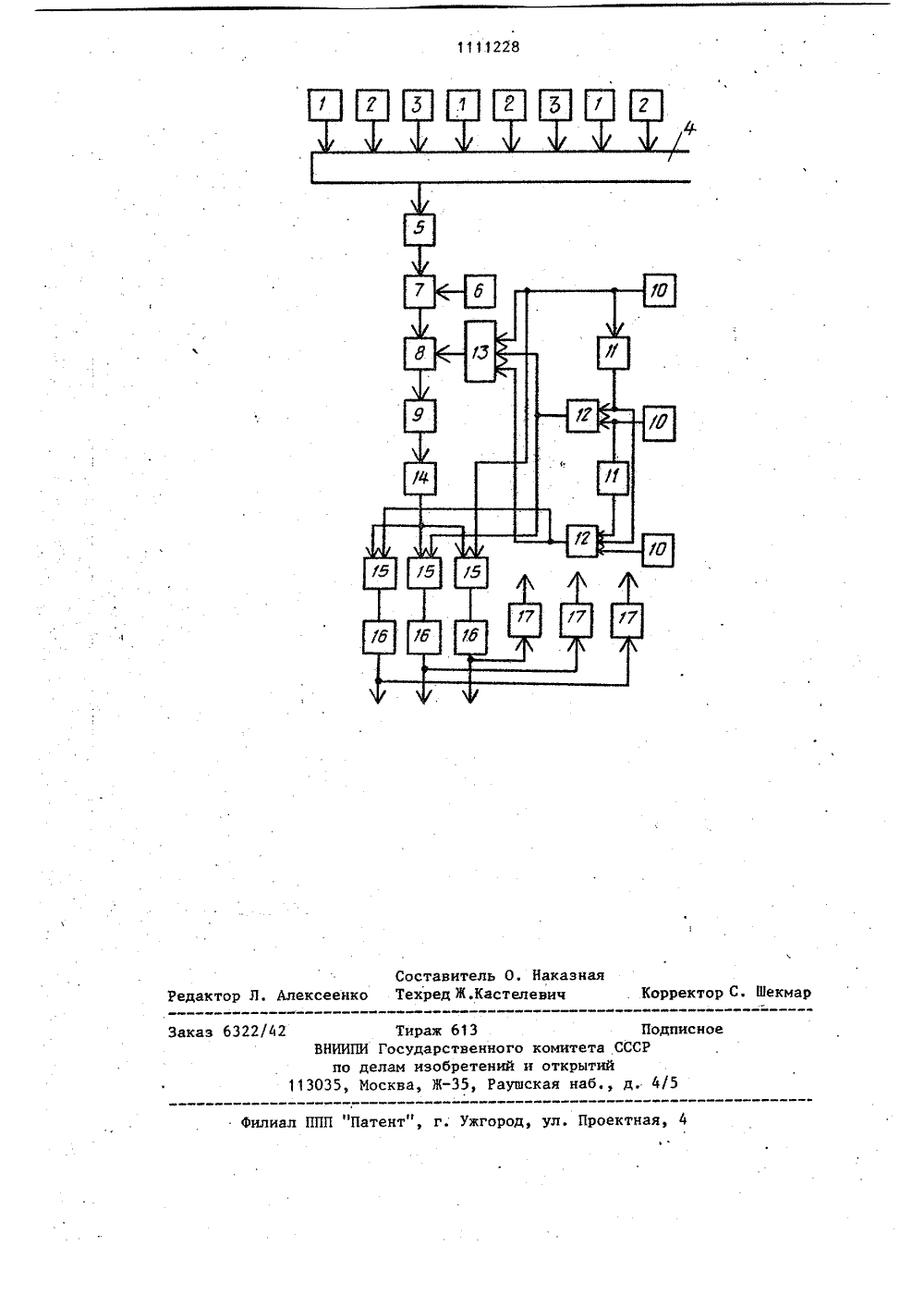

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН Ш Н 02 Л 3/46 ПОДЕЛАМ ИЗОБРЕТЕНИЙ ИОТНРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕН О вмя ",. АВТОРСКО СВИДЕТЕЛЬСТВУ о 22 НИЯ АГР ЩЕС УДАРСТВЕННЫЙ НОМИТЕТ ССС(72) Я.Д. Баркан и А.М. Ланин (71) Рижский ордена Трудового Кра ного Знамени политехнический институт(53) 621.311.23.523(088.8) (56) 1. Урин В,Д. Опыт разработки и эксплуатации автооператоров гид электростанций. М., "Энергия", с43, 55-43,2. Авторское свидетельство ССС 9 478382, кл, Н 02 Л 3/46, 1975.(54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛРЧИСЛОМ ПАРАЛЛЕЛЬНО РАБОТАЮЩИХЕГАТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУТВЛЕНИЯ.(57) 1, Способ автоматического управления числом параллельно работающих агрегатов в режиме синхронных компенсаторов в энергосистеме, состоящий в том, что измеряют располагаемую;реактивную мощность энергосистемы, измеряют фактическую реактивную мощность энергосистемы, сравнивают фактическую мощность с располагаемой, о т л и ч а ю щ и й с я тем, что, с целью снижения потерь энергии, выбирают агрегат, потребляющий наибольшую активную мощность, и сравнивают указанную, разность с располагаемой реактивной мощностью выбранного агрегата и подают управляющий сигнал на отключение этого синхронного компенсатора при превышении этой разности на заданную величину в течение данного времени.2. Устройство автоматического управления числом параллельно работающих агрегатов в режиме синхронных компенсаторов в энергосистеме, содер" жащее блок измерения располагаемой реактивной мощности и блок измерения фактической мощности, выходы которых подключены к блоку сравнения фактической и располагаемой мощностей, о т л и ч а ю щ е е с я тем, что оно снабжено блоком сравнения разности располагаемой мощности и фактической с располагаемой реактивйой мощностью агрегата, потребляющего наибольшую активную мощность, пороговым блоком, блоком вьдержки времени, блока" ми располагаемой реактивной мощности агрегатов, логическим элемен-том ИЛИ с количеством входов, равным числу ГЭС, логическими элементами НЕ, логическими элементами И, вы" ,ходными "блоками и блоками, 1 переда-.," ющими информацию об отключении синхронных компенсаторов, причем выход блока сравнения разности располагае- Шеф мой реактивной мощности и фактичес- ффффф кой с располагаемой реактивной мощностью агрегата, потребляющего на- вава ибольшую активную мощность, подключен фф через пороговый блок к блоку вьдержки фф) времени, а на вход упомянутого блока (рр сравнения. подключен логический элемент ИЛИ, входы которого соединены с блоками располагаемой реактивной мощности агрегатов, причем первый блок "непосредственно, а каждый следующий - з : через логический элемент И, выход перво- ффго блока располагаемой реактивной мощности агрегатов и выходы логических элементов И каждого следующего блока.располагаемой мощности агрегатов через другие логические элементы И, число которых равно числу ГЭС, соединены с1111228 выходными блоками, соединенными сблоками, передающими информацию оботключении синхронных компенсаторов,блоки располагаемой реактивной мощности агрегатов соединены с входами Изобретение относится к регулированию напряжения в питающих сетях энергосистем./Известны автооператоры ГЭС, которые управляют включением и отключением от работы агрегатов 1.Наиболее близким к предлагаемомуявляется способ автоматического управления числом параллельно работающих агрегатов в режиме синхронныхкомпенсаторов в энергосистеме, заключающийся в том, что измеряют располагаему 1 о реактивную мощность энергосистемы, измеряют фактическую реактивную мощность энергосистемы, сравнивают фактическую мощность с располагаемой 2.Указанный способ осуществляютустройством для автоматического управления числом параллельно работающих агрегатов в режиме синхронныхкомпенсаторов в энергосистеме, содержащим блок измерения располагаемой реактивной мощности и блок измерения фактической мощности, выходыкоторых подключены к блоку сравнения фактической и располагаемой мощности,Недостатком известных решений ЗОзадачи выбора числа агрегатов, работающих в режиме синхронных компенсаторов в целях регулирования напряжения, является то, что они решаютсяна основе локальной информации в 35Впределах электростанции, Это ограниченное решение, которое не решаетзадачу оптимизации режима в масштабе энергосистемы.Известно, что в энергосистемахмогут быть несколько ГЭС с агрегатами, потребляющими различную активную.мощность на вращение. Так, например,агрегаты с поворотнолопастными турбинами имеют меньшие потери на вра первых логических элементов Икаждого последующего блока располагаемой реактивной мощности агрегатов через логические элементы НЕ. щение, а агрегаты с радиально-осевыми - большие.Цель изобретения - снижение потерь энергии.Поставленная цель достигается тем, что согласно способу автоматического управления числом параллельно работающих агрегатов в режиме синхронных компенсаторов в энергосистеме, состоящему в том, что измеряют располагаемую реактивную мощность эяергосистемы, измеряют фактическую реактивную мощность энергосистемы, сравнивают фактическую мощность с располагаемой, выбирают агрегат, потребляющий наибольшую активную мощиость, и сравнивают указанную разность с располагаемой реактивной мощностью выбранного агрегата и подают управляющий сигнал на отключение этого синхронного компенсатора при превышении этой разности на заданную величину в течение заданного времени.Такой способ осуществляют устройством для автоматического управления числом параллельно работающих агрегатов в режиме синхронных компенсаторов в энергосистеме, содержащим блок измерения располагаемой реактивной мощности и блок измерения Фактической мощности, выходы которых подключены к блоку сравнения фактической и располагаемой мощностей, которое снабжено блоком сравнения разности располагаемой мощности и фактической с располагаемой реактивной мощностью агрегата, потребляющего наибольшую активную мощность, пороговым блоком,. блоком выдержки времени, блоками располагаемой реактивной мощности агрегатов, логическим элементом ИЛИ с количеством входов, равным числу ГЭС, логическими элементами НЕ, логическими элементами И, выходными блоками и блоками, передаю3 1111 шими информацию об отключении синхронных компенсаторов, причем выходблока сравнения разности располагаемой реактивной мощности и фактической с располагаемой реактивной мощностью агрегата, потребляющего наибольшую активную мощность, подключен через пороговый блок к блоку выдержки времени, а на вход упомянутого блока сравнения подключен логичес 1 О кий элемент ИЛИ, входы которого соединены с блоками располагаемой реактивной мощности агрегатов, причем первый блок - непосредственно, а каждый следующий - через логический элемент И, выход первого блока рас 15 полагаемой реактивной мощности агрегатов и выходы логических элементов И каждого следующего блока располагаемой мощности агрегатов через другие логические элементы И, число которых равно числу ГЗС, соединены с выходными блоками, соединенными с блоками, передающими информацию об отключении синхронных компенсаторов, блоки располагаемой реактивной мощ 25 ности агрегатов соединены с входами первых логических элементов И каждого последующего блока располагаемой реактивной мощности агрегатов через логические элементы НЕ. ЗОНа чертеже представлена структурная схема, реализующая этот принцип.На схеме изображены блок 1, дающий информацию о числе агрегатов, работающих в активном режиме, блок 2 ак тивной мощности, блок 3, дающий информацию о числе агрегаТов, работающих в режиме СК, блок 4 расчета располагаемой реактивной мощности подсистемы, блок 5 запоминания распола гаемой реактивной мощности, блок б измерения суммарной реактивной мощности, блок 7 сравнения фактической реактивной мощности с располагаемой, блок 8 сравнения разности располага емой реактивной мощности с мощностью наименее экономичного синхронного компенсатора, пороговый блок 9 (нечувствительность), блоки 10 располагаемой реактивной мощностью агре гатов в режиме СК, расположенные в порядке убывания удельных потерь активной мощности на вращение, логические элементы НЕ 11, логические элементы И 12, логический элемент 55 ИЛИ 13, блок 14 выдержки времени, логические элементы И 15, выходные блоки 16, блоки 17, передающие инфор 2284мацию в блок вычисления напряжения в опорном узле централизованной системы управления с дополнительной выдержкой времени.Взаимосвязь между элементами в статике следующая.Выходы информационных блоков 1, 2 и 3 соединены с входами блока 4, с помощью которого определяется располагаемая реактивная мощность работающих агрегатов подсистем, величина которой фиксируется в блоке 5, вход которого соединен с выходом блока 4, Выход блока 6 соединен с первым входом блока 7 сравнения фактической реактивной мощности с располагаемой второй вход которого соединен с из" мерителем б суммарной реактивной мощности. Выход этого блока соединен с первым входом блока 8 сравнения разности располагаемой реактивной мощности с мощностью наименее экономичного синхронного компенсатора, выявляемого в блоке 13, выход которого соединен с вторым входом блока 8. Располагаемая реактивная мощность находящихся в работе синхронных компенсаторов фиксируется в блоках 10, расположенных в порядке убывания их экономичности (потребления активной мощности на вращение). Выход первого из них (верхний) соединен с первым входом блока 13 и одновременно с входом элемента НЕ 11, выход которого соединен с первыми входами элементов И 12. Второй вход нижнего элемента И 12 соединен с выходом второго элемента НЕ 11, вход которо" го соединен с выходом второго датчи" ка 10 располагаемой реактивной мощ" ности. Нижние входы элементов 12 соединены с соответствующими датчиками 10 реактивной мощности .СК. Соответствующие значения располагаемой реактивной мощности агрегатов, работающих в режиме СК, поступают на входы блока 13, с которыми соединены выход верхнего блока 10 и выходы блоков 12 остальных ГЗС.Выход блока 8 сравнения соединен с пороговым блоком 9, выход которого соеди нен с блоком 14 выдержки времени. Выход блока 14 соединен с первыми входами логических элементов И 15, с вторыми входами соединены соответствующие входы блока 13, Выходы элементов 15 соединены с входами блока памяти результата сравнения, выход которого соединен с входами блоков,ной.мощности на вращение. Если наГЭС В 1 имеются агрегаты, работающиев режиме СК, то от датчика 10 поступает величина, с которой сравнивается .разность Ороси Яд,Если Орало- Йуна заданную величину в течение времени, задаваемого блоком 14,то на электростанцию передается сигнал на отключение одного СК. Величины реактивной мощности от блоков 10блокируются логическими элементамиНЕ 11 и И 12 предыдущих датчиков,Если же на ГЗС Иф 1 СК нет, то в блок8 сравнения поступает величина изблока 10 другой ГЭС, на которой имеются в работе агрегаты, работающиев режиме СК с меньшими расходами ак"тивной мощности на вращение,При отключении СК напряжение в опорном узле дожно быть в ряде случаев увеличено (СК при расчете оптимального напряжения воспринимается аналогично йотерям на корону). Во избежание неустойчивого отключения СК (повторное включение СК после отключения) сигнал отключения передается через блок 17 в блок расчета оптимального напряжения централизованной системы управления лишь спустя заданное время,, 1111228фиксирующих результат для ввода вимеющийся в централизованной систе-,ме управления блок вычисления оптимального напряжения опорного узда сдополнительной выдержкой времеви. 5Одновременно сигнал с выходов блоков16 передается на соответствующие ГЭС.Блок 14 выполнен в виде блока памяти, фиксирующего на определенноевремя результат сравнения, а блок15 - в виде блока выдержки времени.Действие структурной схемы сводится к следующему,В темпе реального времени производится вычисление располагаемой 15реактивной мощности подсистемы в блоке 4 на основе информации, поступающей иэ подсистемы от блоков 1-3.Одновременно рассчитанная величинав блоке 4 сравнивается с фактической реактивной мощностью подсистемы,информация о которой поступает отблока 6 измерения. Разность располагаемой и фактической реактивной.мощностей в .блоке 8 сравнивается с 25располагаемой реактивной мбщностьюагрегата, работающего в режиме синхронного компенсатора. Информацияо наличии подобных агрегатов на ГЭСпоступает от датчиков 10, расположен- зоных в порядке убывания потерь актив1111228 Составитель О, НаказнаяРедактор Л, Алексеенко Техред Ж.Кастелевич орректор С. Шекм каз 6322/42 филиал ППП "Патент", г. Ужгород, ул. Проектная 4 ИИПИ Гос по делам 5, Москв аж 613арственногозобретений и Ж, Раушс Подписмитета СССРткрытийя наб д. 4/5
