Устройство для определения упругих параметров донных осадков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

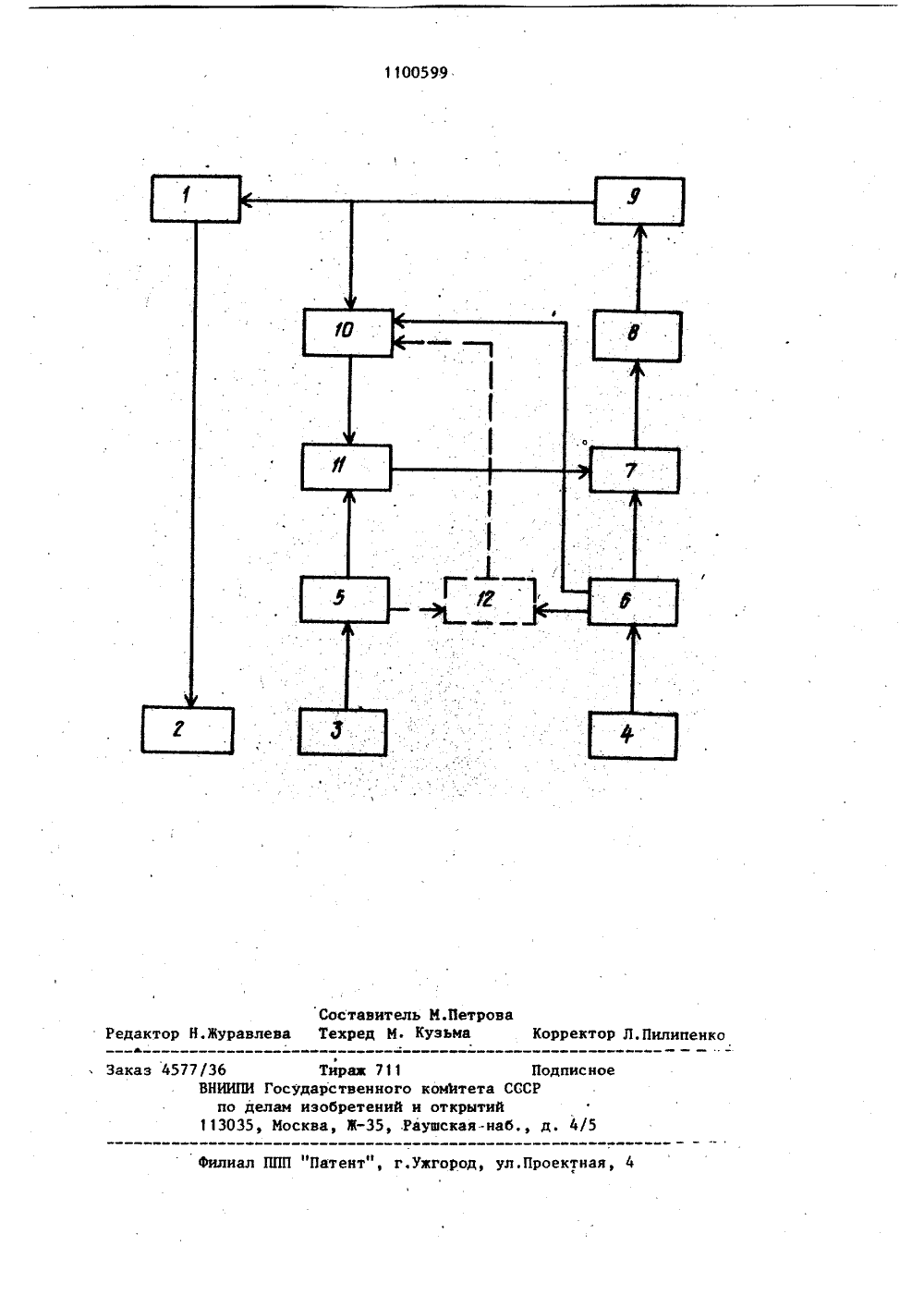

СОЮЭ СОВЕТСКИХщамлюаеснипРЕСПУБЛИН 09) (11) 1) С 01 Ч 1/38 ГОСУДАРСТВЕННЫЙ КОМ ПО ДЕЛАМ ИЭОБРТЕНИ ОПИСАНИЕ ИЗОБРЕТ СК ЕЛЬСТЗУ КАВ ВИД в(56) 1. Беля Д.Л., Портер У.Дж. Воэможности дистанционной классификацииосадков по характеристикам отраженных дном акустических сигналов. - Вкн,: Акустика морских осадков. Подред. Л,Хемптона. М., "Мир", 1977,с, 304-306.2. Патент США У 3757287,кл, 340-3 К, опублик. 1973 (прототип).(54)(57) 1. УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УПРУГИХ ПАРАМЕТРОВ ДОННЫХ .ОСАДКОВ, включающее генератор импульсов,излучатель, не менее двух приемных.устройств, не менее двух нреобразователей аналоговых сигналов, блокопределения упругих параметров, преобразователь кодов и регистратор,при этом выход генератора импульсовсоединен с входом излучателя, выходыприемных устройств соединены с входами соответствующих преобразователейаналоговых сигналов, первый выходвторого преобразователя аналоговыхсигналов, соединенного с выходомдальнего от излучателя приемного устройства, подключен к первому входу блока определения упругих параметров, выход которого соединен с входом преобразователя кодов, выход преобразователя кодов соединен с входом регистратора, выход которого соединен с входом генератора импульсов, о т - л и ч а ю щ е е с я тем, что, с целью увеличения точности определения упругих параметров донных осадков, в него введены анализатор времени задержки и запоминающее устройство, причем первый вход анализатора времени задержки соединен с выходом ре.гистратора, а второй его вход соединен с вторым выходом второго преобразоваО теля аналоговых сигналов, а выход анализатора времени задержки подключен к первому входу запоминающего устройства, второй вход которого сое динен с выходом первого преобразователя аналоговых сигналов, а выход за- Ясм поминающего устройства соединен с вторым входом блока определения упругих параметров донных осадков.2. Устройство по п. 1, о т л и СРч а ю щ е е с я тем, что в него в е ден блок определения угла наклона ф 3 дна, входы. которого соединены с вто;ф рым и третьим выходами первого и вто- Щ рого преобразователей аналоговых сигналов соответственно, а выход блока .определения угла наклона дна соединен с третьим входом анализатора времени задержки, Ъф1 11005Изобретение относится к геоакустическим и сейсмическим исследованиям на акваториях и, в частности, может быть использовано для геологического картирования и инженерно-геологических изысканий при изучении типов донных осадков по их упругим параметрам.Известно устройство для определения упругих параметров донных осадков, содержащее буксируемую многоканальную 10 антенну для. получения сигналов, отраженных от дна под разными углами, и систему предварительной обработки сигналов,. увеличивающую отношение сигнал/шум Анализируются принимаемые 15 сигналы с помощью ЭВМ Г 1399 2Недостатком известного устройства является необходимость использования в нем направленных излучателей и приемников, а следовательно, и требование строгой стабилизации их в пространстве. Принимаемый сигнал может быть слабым, так как используется не зеркальное отражение упругих волн, а рассеяние их на шероховатостях дна, Все это влечет эа собой необходимость сложной конструкции направленной приемноизлучающей системы. Кроме того,точность, попадания иэлученных сигналов в одну точку дна невелика из-заиспользования эхолота для определения расстояния до дна, а также из-заНедостатком этого устройства явля" ются большие погрешности измерения, связанные с возможной неоднородностью20 осадков в верхнем слое как по вертикали, так и в плане.Наиболее близким к предлагаемому по технической сущности является устройство для определения упругих параметров донных осадков, включающее генератор импульсов, излучатель, не менее двух приемныхустройств, не менее двух преобразователей аналоговых сигналов, блок определениФ упругих параметров, преобразователь кодов и ре 30 гистратор, при этом выход генератора импульсов соединен с входом излучателя, выходы приемных устройств соединены с входами соответствующих преобразователей аналоговых сигналов, пер З 5 вый выход второго преобразователя ана логовых сигналов, соединенного с выходом дальнего от излучателя приемно- . го устройства, подключен к первому, входу блока определения упругих пара метров, выход которого соединен с входом преобразователя кодов, выход преобразователя кодов соединен с вко. дом регистратора, выход которого, в свою очередь соединен с входом генератора импульсов. В этом устройстве обеспечивается-одновременный прием сигналов обеими приемными системами. Устройство регистрирует отражение сигналов, возбуждаемых двумя нзлуча телями, от одной области (точки) отражения под двумя различными углами. Принятые сигналы используются для получения по выборке в заданный момент времени параметров, определяю 55 щих состав морского дна при помощи специального аналогового вычислительного устройства 23. отсутствия учета наклона дна.Цель изобретения - увеличение точности определения упругих параметровдонных осадков,Поставленная цель достигается тем,что в устройство для определения упругих параметров донных осадков, содержащее генератор импульсов, излуча тель, не менее двух приемных устройств, не менее двух преобразователей аналоговых сигналов, блок опреде. ления упругих параметров, преобразователь кодов и регистратор, при этом выход генератора импульсов соединен с входом излучателя, выходы приемных устройств соединены с входами соответствующих преобразователей аналоговых сигналов, первый выход второго преобразователя аналоГовых сигналов, соединенного с выходом дальнего от излучателя приемного устройства, подключен к первому входу блока определения упругих параметров, выход кото. рого соединен с входом преобразова-, теля кодов, выход преобразователя кодов соединен с входом регистратора, выход которого соединен с входом генератора импульсов, введены анализатор времени задержки н запоминающее устройство, причем первый вход ана-. лизатора времени задержки соединен с выходом регистратора, а второй его вход соединен с вторым выходом второго преобразователя аналоговых сигналов, а выход анализатора времени задержки подключен к первому входу запоминающего устройства, второй вход которого соединен с выходом первого преобразователя аналоговых сигналов, а выход запоминающего устройства соединен с вторым входом блока определения упругих параметров дон,ных осадков.1100599 3Кроме того, в устройство дополнительно введен блок определения угла наклона дна,входы которого соединены с вторым и третьим выходами первого и второго преобразователей аналого- З вых сигналов соответственно, а выход блока определения угла наклона дна соединен с третьим входом анализатора времени задержки,На чертеже показана структурная,схема предлагаемого устройства. Устройство содержит генератор 1 им.лульсов, излучатель 2., первое приемное устройство 3, второе приемное устройство 4, первый преобразователь 5 аналоговых сигналов, второй преобразователь 6 аналоговых сигналов, блок 7определения упругих параметров, преобразователь 8 кодов, регистратор 9,анализатор 10 времени задержки, зало-Оминающее устройство 11. Кроме того,устройство может содержать блок 12определения угла наклона дна,Выход генератора 1 импульсов сое динен с входом излучателя 2, выходи первого и второго приемных устройств 3 и 4 подключены к входам. первого и второго преобразователей 5 и 6 аналоговых сигналов соответственно. Второй ЗО выход второго преобразователя 6 аналоговых сигналов соединен с вторымвходом анализатора 10 времени задерж:ки, выход. которого соединен с первымвходом запоминающего устройства 11,.второй вход последнего подключен квыходу первого преобразователя 5 аналоговых сигналов. Выход запоминающего устройства 11 и первый выход второго преобразователя 6 аналоговых 40 сигналов соединены соответственно свторым й первым входами блока 7 определения упругих параметров., выходкоторогочерез преобразователь 8 кодов подключен к входу регистратора 9, а выход последнего соединен с первымвходом анализатора 10 времени задержки и входом генератора 1 импульсов. В том случае, когда устройство содержит блок 12 определения угла накло.она дна, его входы соединены с вторым,и третьим выходами первого и второгопреобразователей 5 и 6 аналоговыхсигналов соответственно, а выход -с третьим входом анализатора 10 времени задержки.Устройство работает следующим об-разом. Генератор 1 импульсов создает электрические импульсные сигналы, по" ступающие на излучатель 2, последний возбуждает в воде импульСы упругих колебаний. Первое (ближнее к излучателю) и второе приемные устройства 3 н 4 принимают прямые и отраженные акустические колебания и преобразуют их в электрические сигналы. Указанные сигналы поступают на входы перво го и второго преобразователей 5 и 6 аналоговых сигналов, где они преобра зуются в цифровые кодь 1. Здесь же да" лее определяются необходимые времен. - ные и амплитудные характеристики иэлученных и отраженных сигналов (например, времена вступлений, максимальные амплитуды), Возможно включе ние в преобразователи схем осреднения сигналов и получение осредненньп величин указанных характеристик сигналов.В анализатор 1 О времени задержки с выхода регистратора 9 поступают синхронизирующие сигналы с интервалом времени, равным промежутку времени посылками сигналов( 1 ). Счетчик времени и шифратор в анализаторе 10 времени 1 задержки определяют коды величины 1. Задатчиками кодов и шифраторами вводят значения скорости распространения упругих волн в воде (1) и скорости движения судна Ч (есс ли величина 1 меняется в устройст-ве дискретно, то ее можно задавать таким же способом, как С или Ч ). На вход анализатора 10 времени задержки с выхода второго преобразователя 6 аналоговых сигналов подаются цифровые коды времени вступления прямого сигнала 1, принятого вторым приемным устройством 4 (вместо 1 и С воз можен ввод .в анализатор времени задержки величины базы измерения В =ИП. так же, как описанный вьппе ввод величин С и Ч ) . По кодам величин 1 д, С, 1 и Чс в анализаторе 10 времени задержки определяется код времени задержки параметров сигналов, .принятых ближним к излучателю первым приемным устройством 3, определяющий цикл возбуждения, при котором отраже. ние под углом произойдет от той же точки (области), что и по нормали. В анализатор 10 времени задержки вхо дит также устройство, вырабатывающее команды выдачи данных с запоминающего устройства 11 на блок 7 определения упругих параметров донных осад-ков.Сигналы в цифровой форме или их некоторые параметры, определенные первым и вторым преобразователями 5 5 и 6 аналоговых сигналов (в эависимос ти от назначения всего устройства), подаются на запоминающее устройство 11 и на блок 7 определения упругих параметров соответственно от каждого цикла возбужденияПараметры сигналов, принятых приемным устройством 3, хранятся в запоминающем устройстве 11 до поступления соответствующего команд. ного сигнала от анализатора 10 време ни задержки, после чего они поступают в блок 7 определения упругихпараметров. Последние совместно с параметрами, поступившими в этот момент от приемного устройства 4 через второй 20 преобразователь 6 аналоговых сигналовФ(т.е. параметры сигналов, отраженных от одной точки дна) используются в блоке 7 определения упругих параметров для определения упругих параметров донных осадков. Коды упругих параметров донных осадков с выхода блока 3 определения упругих параметров поступают на вход преобразователя 8 кодов, который преобразует их в коды, ЗО удобные для записи, на регистратор 9 в графической или цифровой форме.В случае, когда введен блок 12 определения угла наклона дна, от первого преобразователя 5 аналоговых сигна-, з лов цифровые коды времени вступления сигнала, отраженного по нормали от поверхности дна водоема или под углом к нему близким 0 (,) и принятого первым приемным устройством 3, а от второго преобразователя 6 аналоговых сигналов - цифровые коды времени вступления прямого сигнала ( Ф ) и от раженного под углом, существенно отличным от 0 И -), принятые вторым 45 приемным устройством 4, поступают на входы блока 12 определения угла накло на дна. По указанным кодам времен вступления в блоке 12 определения угла наклона дна после прохождения ихчерез схемы возведения в квадрат,умножения, сложения и деления определяют коды синуса угла наклона дна(зьу). Могут быть определены и кодыугла наклона дна ( э ), которые подают на преобразователь 8 кодов и далеена регистратор 9. Коды синуса угла наклона дна (зь)с выхода блока 12 определения угланаклона днаподаются,на вход анализатора 10 времени задержки, в который,как указано выше, одновременно подаются и задаются коды 1 Ф, С (или 1),Чи 1, По этим параметрам анализатора 10 времени задержки определяетсякод времени задержки параметров сигналов, принятых первым приемным устройством 3, учитывающий смещение точкиотражения за счет наклона дна, Далееустройство работает аналогично описанному.В устройстве для определения упру-гих параметров донных осадков величины упругих параметров регистрируютсяв процессе работы на профилев масштабе реального времени,В предлагаемом устройстве по сравнению с известными для определенияупругих параметров донных осадков используются пары или серии сигналов,отраженных от одной точки дна и, следовательно, характеризующих одни ите же осадки, что особенно важнопри фациальной изменчивости литологического состава осадков вдоль исслецуемого профиля, а также при прохож-цении над выходами границ между слоями осадков различного состава. В противном случае могут быть получены вкорне неверные значения упругих параметров. Кроме того, повышается точность определения упругих параметровза счет уменьшения погрешности получения отражений под разными угламиот одной точки дна (или от осадководного и того же литологического состава).577/36 Тираж 711ВНИИПИ Государственногопо делам изобретений и113035, Москва, Ж, Ра Пооктета СССРоткрытийщская-наб., д сное ка иал ППП "Патент", г.ужгород, ул.Проектная, 4
СмотретьЗаявка
3377435, 04.01.1982
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "РУДГЕОФИЗИКА"
БУЛАТОВА ЖАНЕТТА МАТВЕЕВНА, ВОЛКОВА ЕЛЕНА АЛЕКСЕЕВНА, ДУБРОВ ЕВГЕНИЙ ФЕДОРОВИЧ, ШАГИЕВ НИКОЛАЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01V 1/38
Метки: донных, осадков, параметров, упругих
Опубликовано: 30.06.1984
