Полимерраствор

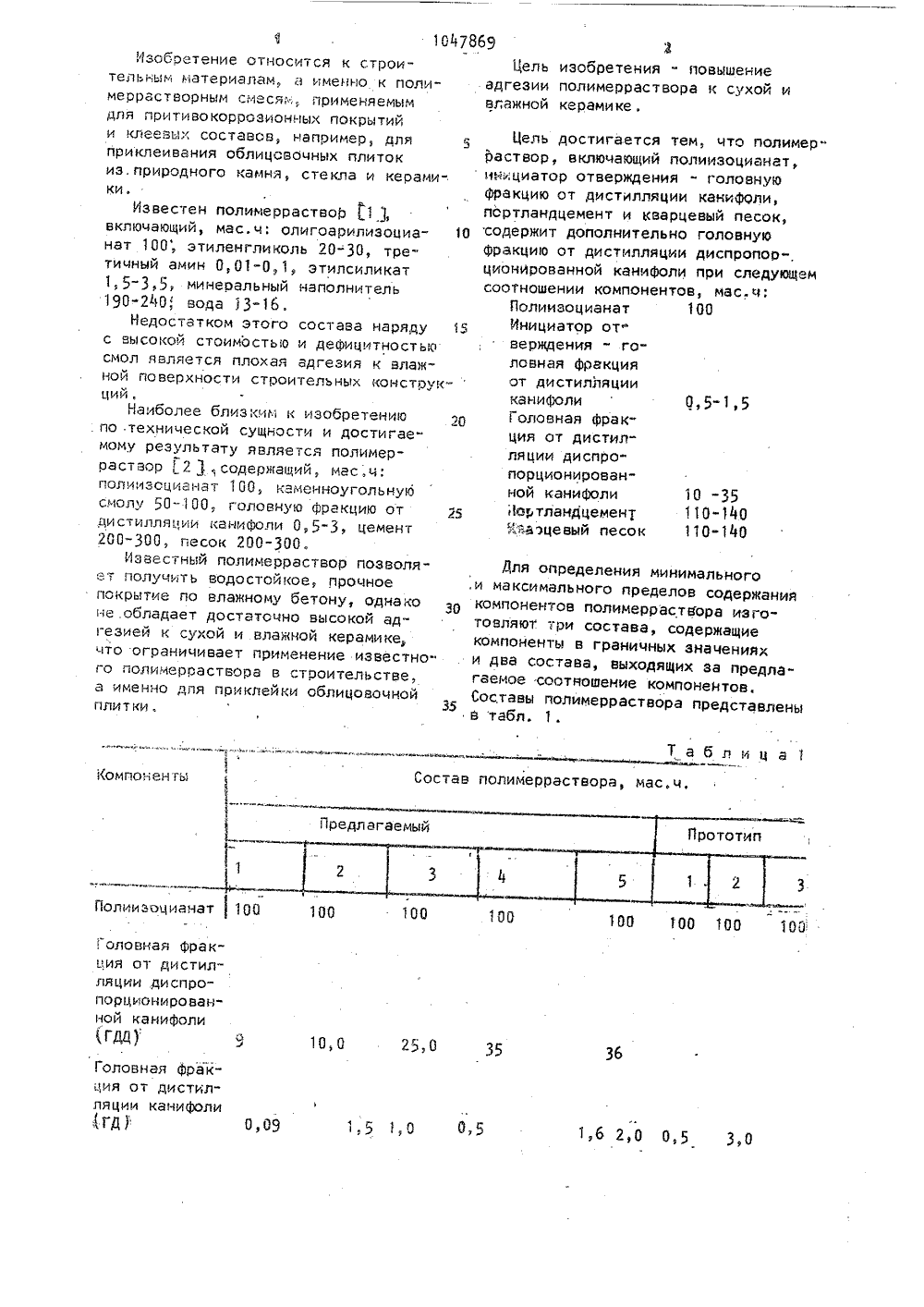

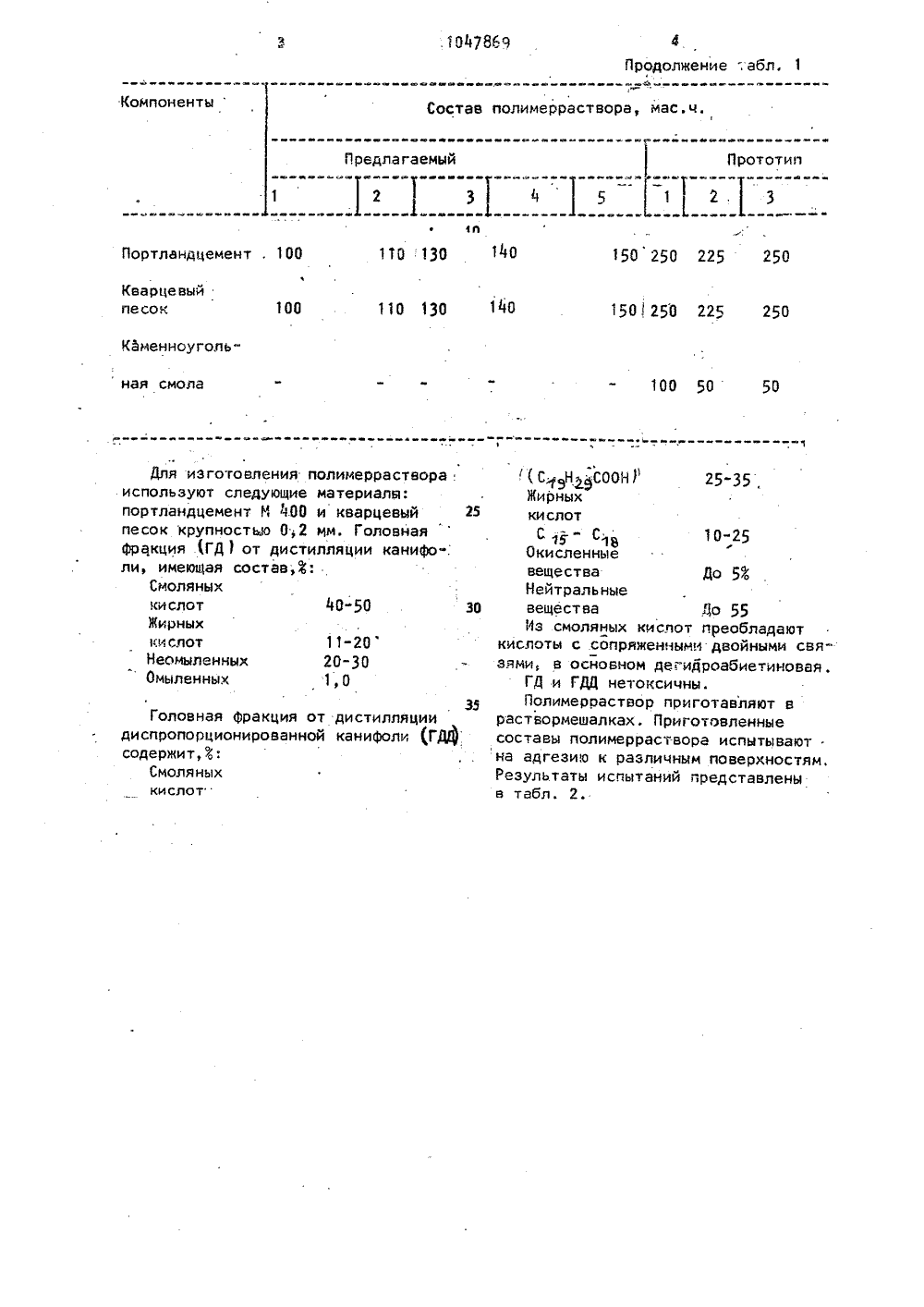

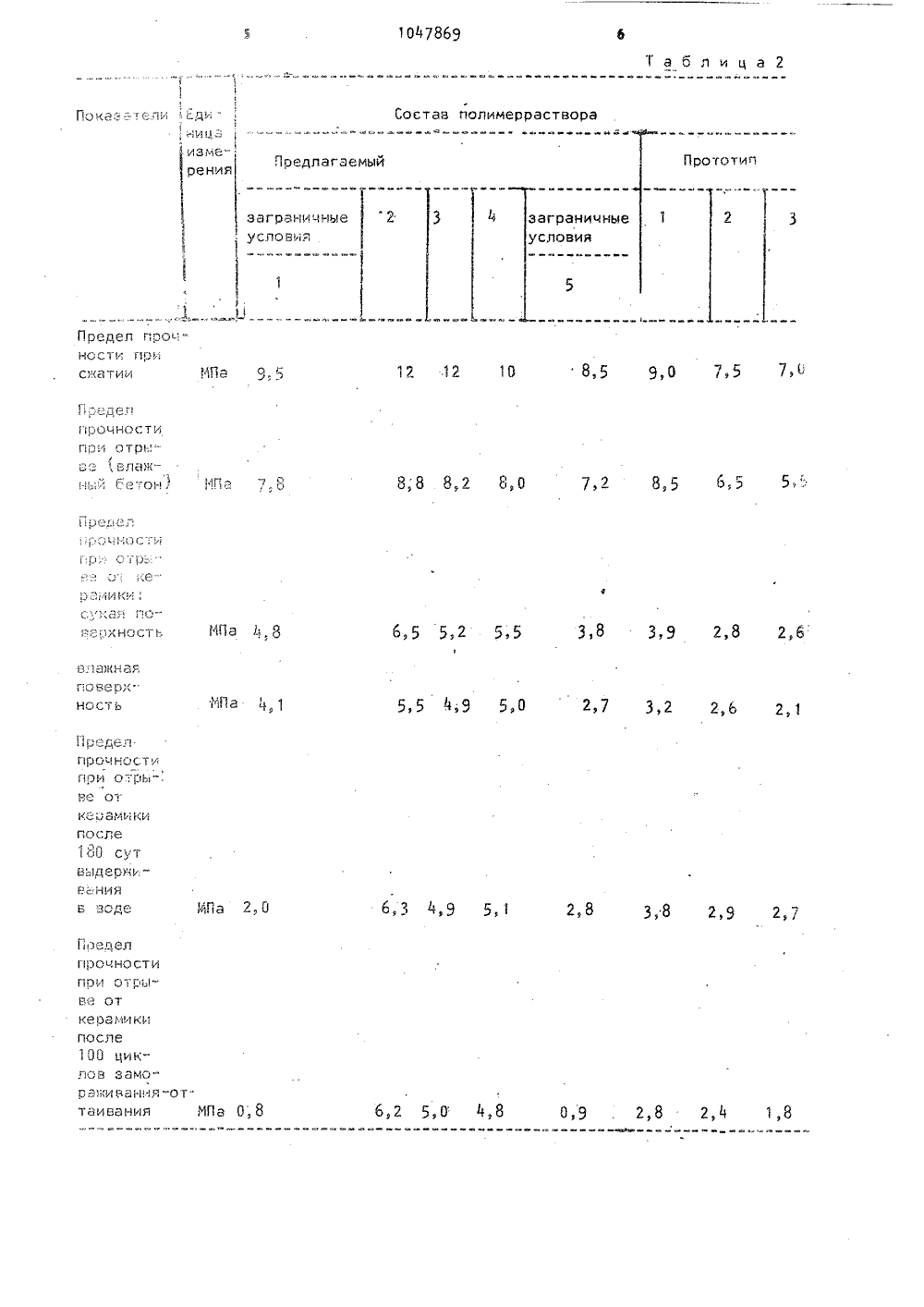

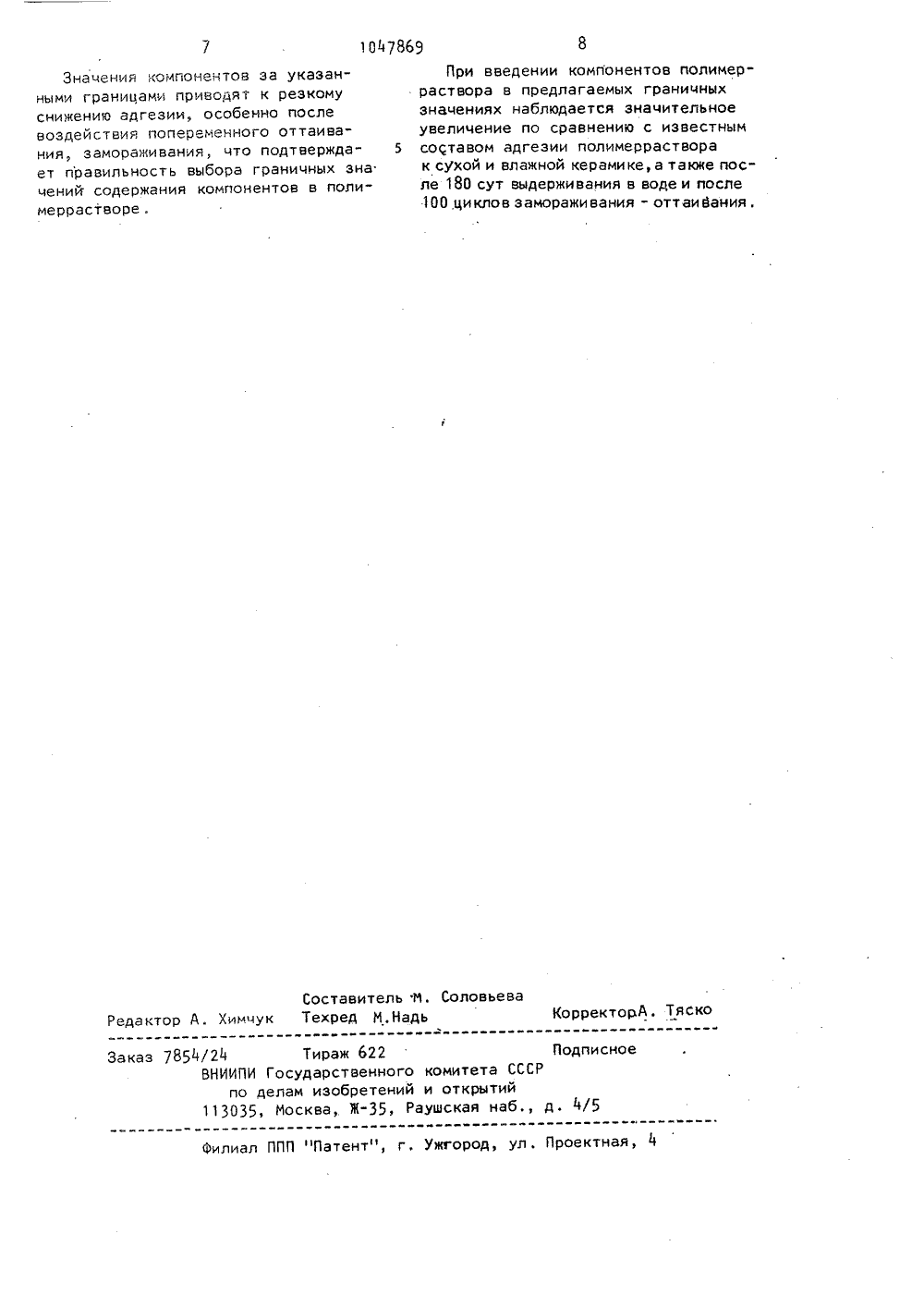

СоаЗ СОВЕТСНИХСОЕАЛИСТИЧЕСНИХРЕСПУБЛИН ИОАНИЕ ИЗОБРЕТЕНИ ВИДЕТЕЛЬСТВУ АВТОРЧИК повышен керамик ьную гол и диспро при след я адгезии ан со раки- соорциующеЦ Ф Воронцовкинедователжилищного тов, м 10(56) 1. АвторскоЮ 618358, кл . С2. Авторскоепо заявке Мф 333кл, С 01 В 25/О 0-5 10-110-1 сок ГОсудАРстВенный нОмитет сссРПС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЗФ(54)(57) ПОЛИМЕРРАСТВОР, включающий полиизоцианат, инициатор отверждения - головную фракцию от дистилляции канифоли, портландцемент и квар выйпесок,о личающиися ЯО 1 О 4786, тем, что, с целью к сухой и влажной держит дополнител цию от дистилляци рованной канифоли отношении компанеПолиизоцианат Инициатор отверждения - го ловная фракция от дистилляции канифоли Головная фракция от дистилляции диспро- порционированной канифоли ПортландцементКварцевь 1 й1 редл агаемый О 10 О 100. Головная ЦИЯ ОтЛЯЦИИ Дпорционной кан стилпроован 10,0 Фрак- истил 1 ИФОЛИ оловна ция от дляции ка,О Изобретение Относится к строиТЕЛЬНЫМ МатЕРиаЛаме а ИМЕННО 1( ПОЛИмеррастворным смеся;, применяемымдля притивокоррозионных покрытийи клеевых составов, например, дляприклеивания облицовочных плитокиз. Природного камня, стекла и керамики,Известен полииерраствор 1 ,включающий, мас,ч: олигоарилизоцианат 100; этиленгликоль 20-30, третичный амин 0,01-0,1, этилсиликат1,5-3,5 минеральный наполнитель190-240(, вода )3-16 .Недостатком этого состава нарядус высокои Стоимостью и дефицитностьюсмол является плохая адгезия к влажной поверхности строительных конструкцииНаиболее близк 1 и к изобретению. по технической сущности и достигаемому результату является полимерраствор ,2содержащий, мас,ч:полиизоцианат 100, каменноугольнуюсмолу 50-100, головную Фракцию отДистилляции канифоли 0,5-3, цемент200-300, песок 200-300Известныи полимерраствор позволяЕт ПОЛУЧИТЬ ВОДОСТОЙКОЕе ПРОЧНОЕпокрытие по влажному бетону, однаконе .обладает достаточно вьсокой адгезией к сухой и влажной керамике,что ограничивает применение известного полимерраствора в строительстве,а именно Для приклейки ОблицовочнойПЛИТКИ . 2Цель изобретения - повышениеадгезии полимерраствора к сухой ивгажной керамике. Цель достигается тем, что полимер- раствор, включающий полиизоцианат, инициатор отверждения - головную фракцию От дистилляции кани(ФОли портландцемент и Кварцевый песок, содержит дополнительно головную Фракцию от дистилляции диспропор-. ционированной канифоли при следующем соотношении компонентов, мас,ц:Полиизоцианат 100Инициатор от"верждения - головная Фракцияот дистилляцииканифолиГоловная Фракция от дистилляции диспро- порционированной каниФоли1 ортландцементУяазцевый песок Для определения минимального ,и максимального пределов содержания компонентов полимерраствора изготовляют три состава, содержащие компоненты в граничных значениях и два состава, выходящих за предлагаемое соотношение компонентов. Составы полимерраствора представлены в табл.Для изготовления полимерраствора .используют следующие материаля:портландцемент М 400 и кварцевый 25песок крупностюо 0,2 мм, Головнаяфракция (ГД ) от дистилляции канифо-:ли, имеющая состав,Ф:Смоляныхкислот 40-50 30ЖирныхкислотНеомыленныхОмыленных 35Головная фракция от дистилляциидиспропорционированной канифоли (ГДфсодержит,3:Смоляныхкислот(С НСООН 1 25-35,ЖирйыхкислотС,- - С 10-25Окисленныевещества До 53Нейтральныевещества До 55Из смолянь 1 х кислот преобладают кислоты с сопряженными двойными свяалии, в основном дегидроабиетиновая .ГД и ГДЦ нетоксичны.Полимерраствор приготавляют в рвствормешалках. Приготовленные составы полимерраствора испытывают на адгезию к различным поверхностям. Результаты испытаний представлены а табл. 2."изме ренин даГранинцеУСЛОВИЯ аграничнцесловил ОО е ПОИЯа ркн.с .) Злюки ееГ 1 О ВЕ РК ХПа 22 2,МПа 2,0 КИ МО ния "от ЛОВра 1 ив,влай. - :Е ГОН;" РЕЙел процностиГ 1 ОИ О: РЬ Го ОткерамикиПОСЛЕсут вцдерйвс:нияВОДЕ Пре,;ел процноПОИРЯ От карами после 100 цик Предлагаемый Состав полимерраствора1078 бЭ Составитель М, СоловьеваРедактор А. Химчук Техред М.НадьЪ КорректорА. Тяско Заказ 785/2 ч Тираж 622 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д . М 5Подписное Филиал ППП "Патент", г, Ужгород, ул . Проектная,Значения компонентов эа указанными границами приводят к резкому снижение адгезии, особенно после воздействия попеременного оттаивания, замораживания, что подтверждает правильность выбора граничных зна чений содержания компонентов в полимеррастворе . При введении компонентов полимерраствора в предлагаемых граничныхзначениях наблюдается значительноеувеличение по сравнению с известным 5 соЧтавом адгезии полимеррастворак сухой и влажной керамике,а также после 180 сут выдерживания в воде и после100 циклов замораживания - оттаивания.
