Приспособление для обрезания сучьев со стволов поваленных деревьев

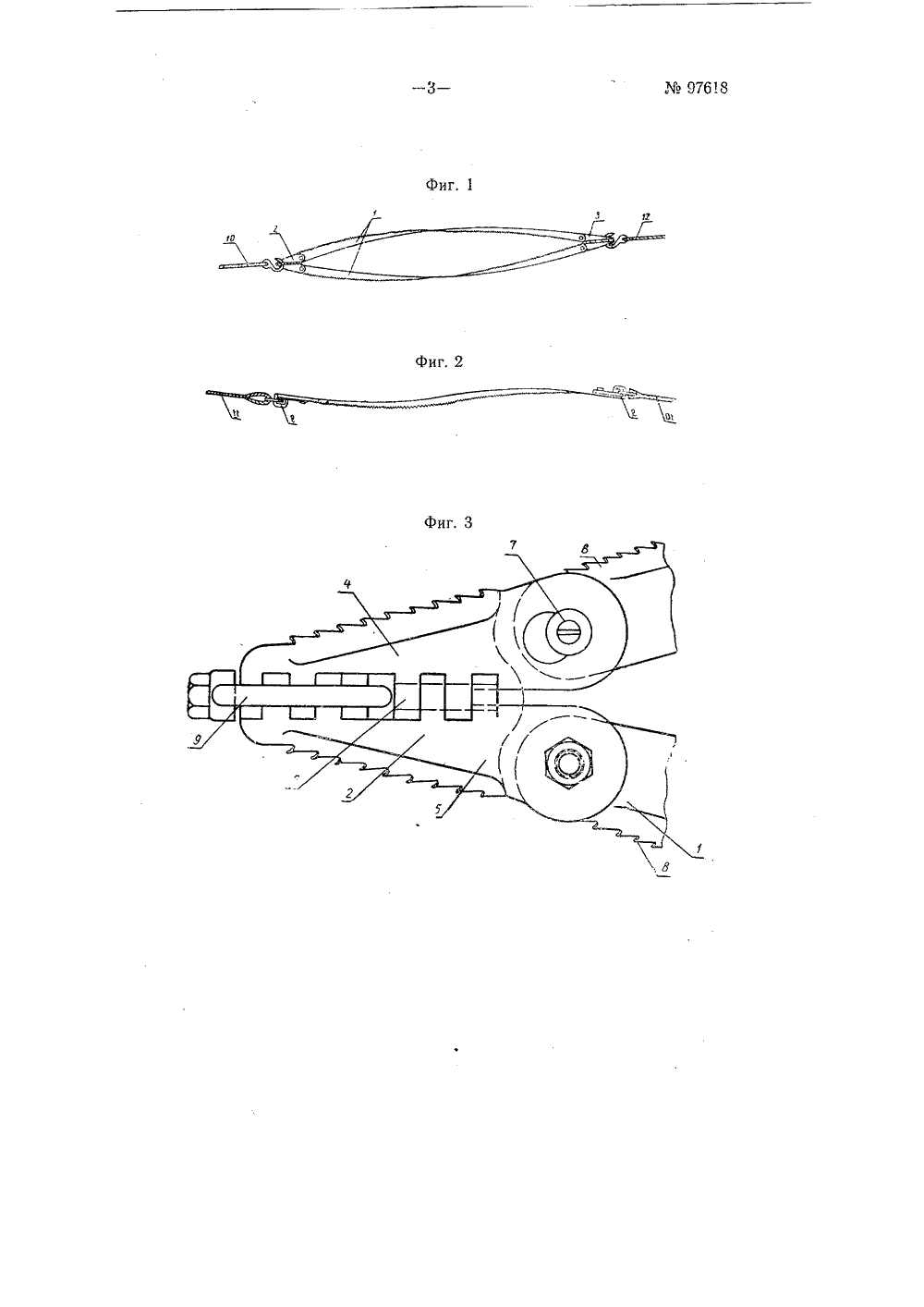

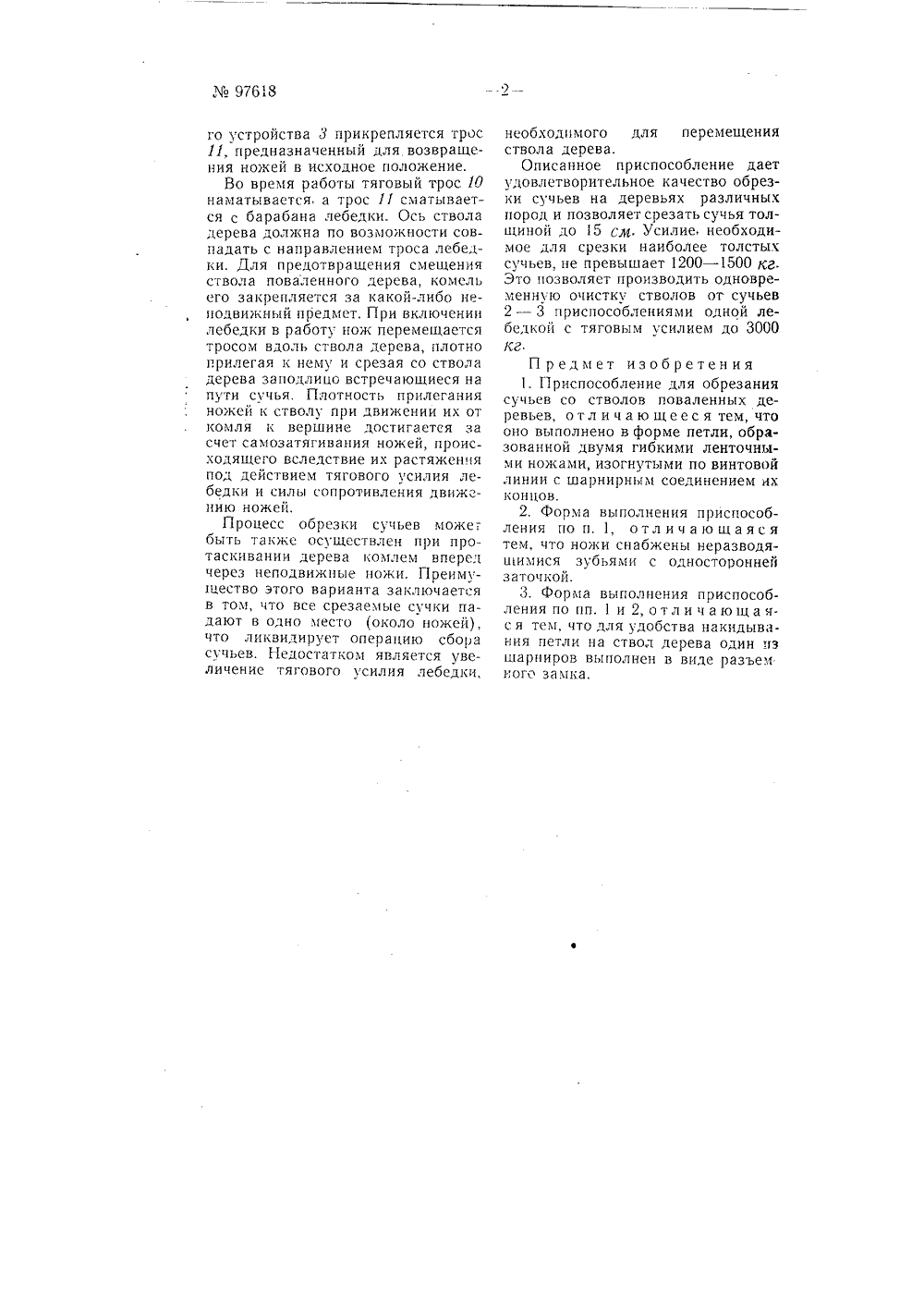

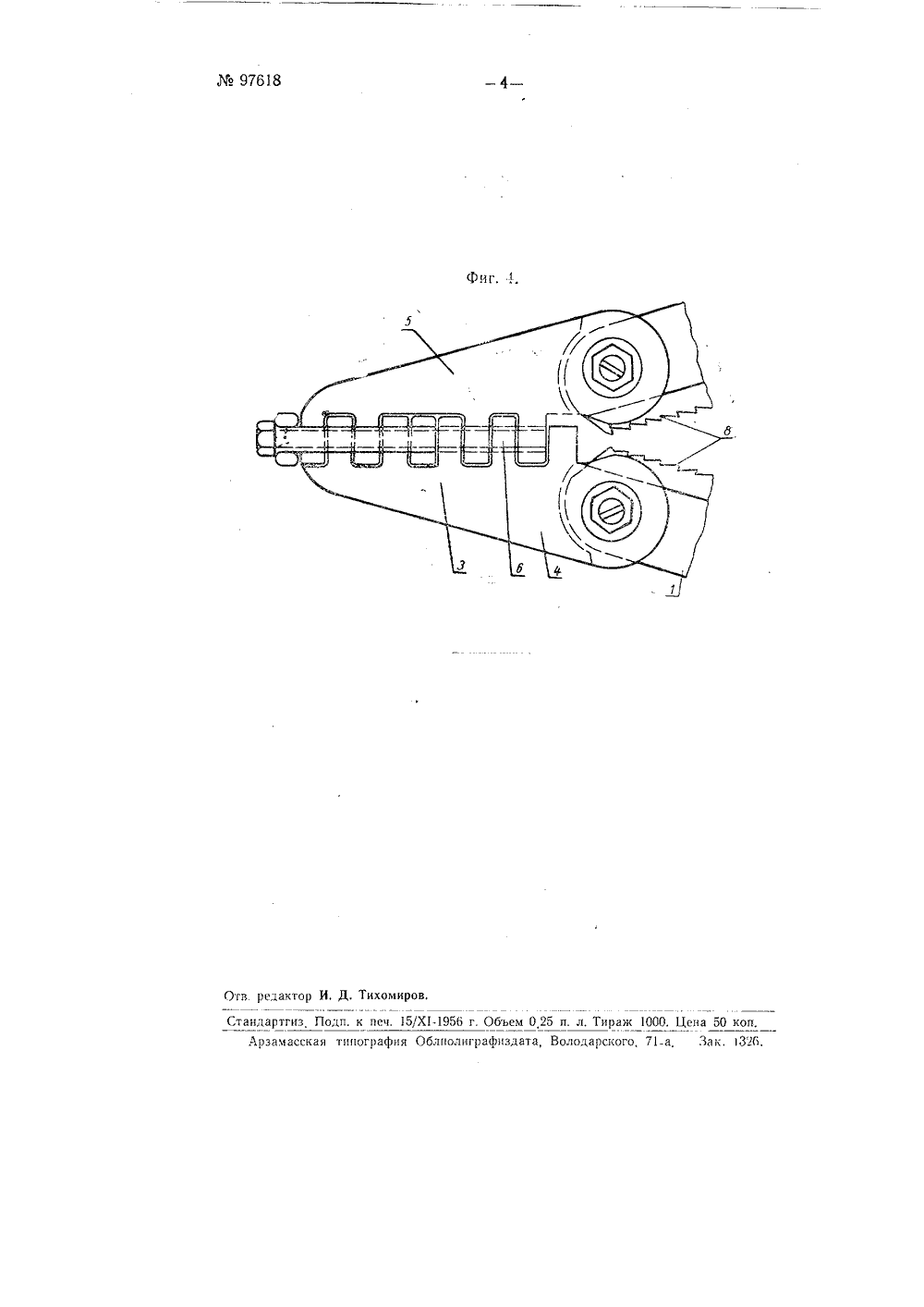

, "-гс; 3 О О а Н ,1,- ССХ Р ф ф ", САНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. В, Беляев и М. Ф, Осоки СПОСОБЛЕНИЕ ДЛЯ ОБРЕЗАНИЯ СУЧЬЕВ ПОВАЛЕННЫХ ДЕРЕВЬЕВ ТВОЛОВ Заявлено 19 декабря 1951 г. за1235/447232 в Министерств строительства предприятий машиностроения СССРубликовано в .Боллете обретений4 ва 1954 г. ющемК скобс устройства 2 грос 10 а к 9 переднего замковог прикрепляется тяговы скобе заднего замков; Приспособление предназначает.я для обрезания сучьев со стволов по валенных деревьев на месте валки леса или на складах.Приспособление выполнено в форме петли, образованной двумя гибкими ленточными ножами, изогнутыми по винтовой линии с шарнирным соединением их концов. С целью наиболее чистого срезания сучьев со стволов деревьев зубья ножей насекаются под соответствующим углом относительно продоль. ной оси ножей с односторонней зато гной без разводки их.На фиг. 1 изображен общий вид приспособления в плане; на фиг 2 - вид сбоку; па фиг. 3 - переднее за м ковое устройство; на фиг. 4 - заднее замковое устройство.Концы ленточных ножей 1 закреплсны при помощи осей со щеками переднего 2 и заднегозамкового устройства.Переднее и заднее замковые устройства состоят из двух щек 4 и 5, насаженных на оси 6. Три конца ножей 1 прикреплены к щекам глухо, четвертый имеет замок 7, позволяюп,ий освобождать конец ножей при надевании уст 1 ойства 1;а ствол цеоева.Для срезки сучьев на ребрах ножей пасекается зубчатый венец о 1, С этой жс целью зубцы насекаются на внешних гранях переднего замкового устройства 2. Для лучшего прилегания ножей к стволу дерева нм при изготовлении придается определенный изгиб. При этом спинка ножей относительно зубчатого венца несколько удлиняется, чем обеспечивается прилегачпе к сволу не всей плоскости ножа, а только , его ш 1- рины, включая сюда и зубчатый венец. Для зацепления троса на переднем и заднем замковых устройст вах имеются скобы 9, Полная длина ножей гместе с замковыми устройствами составляет 1000 в 15 лм в зависимости от диаметра деревь ев. Вес ножей 3,5 - 55 кг,Процесс обрезки сучьев с помощью ножей заключается в следуго устройства 3 прикрепляется трос 11, предназначенный для. возвращения ножей в исходное положение.Во время работы тяговый трос 10 наматывается, а трос 11 сматывается с барабана лебедки. Ось ствола дерева должна по возможности сов падать с направлением троса лебедки. Для предотвращения смещения ствола поваленного дерева, комель его закрепляется за какой-либо неподвижный предмет. При включении лебедки в работу нож перемещается тросом вдоль ствола дерева, плотно прилегая к нему и срезая со ствола дерева заподлицо встречающиеся на пути сучья, Плотность прилегания ножей к стволу при движении их от комля к вершине достигаетея за счет самозатягивания ножей, происходящего вследствие их растяжения под действием тягового усилия лебедки и силы сопротивления движению ножей,Процесс обрезки сучьев можег быть также осуществлен при протаскивании дерева комлем вперед через неподвижные ножи, Преимущество этого варианта заключается в том, что все срезаемые сучки падают в одно место (около ножей), что ликвидирует операцию сбора сучьев. Недостатком является увеличение тягового усилия лебедки,необходимого для перемещения ствола дерева.Описанное приспособление дает удовлетворительное качество обрезки сучьев на деревьях различных пород и позволяет срезать сучья толшиной до 15 см. Усилие, необходимое для срезки наиболее толстых сучьев, не превышает 1200 - 1500 кг. Это позволяет производить одновременную очистку стволов ог сучьев 2 - 3 приспособлениями одной лебедкой с тяговым усилием до 3000 кгП р едмет изобретен ия1. Приспособление для обрезания сучьев со стволов поваленных деревьев, отличающееся тем, что оно выполнено в форме петли, образованной двумя гибкими ленточными ножами, изогнутыми по винтовой линии с шарнирным соединением их концов.2, Форма выполнения приспособления по п. 1, отличающаяся тем, что ножи снабжены неразводящимися зубьями с одностороннен заточкой.3. Форма выполнения приспособления по пп. 1 и 2, отличающачс я тем, что для удобства накидывания петли на ствол дерева один пз шарниров выполнен в виде разъем ного замка.
