Способ изготовления магнитного диска

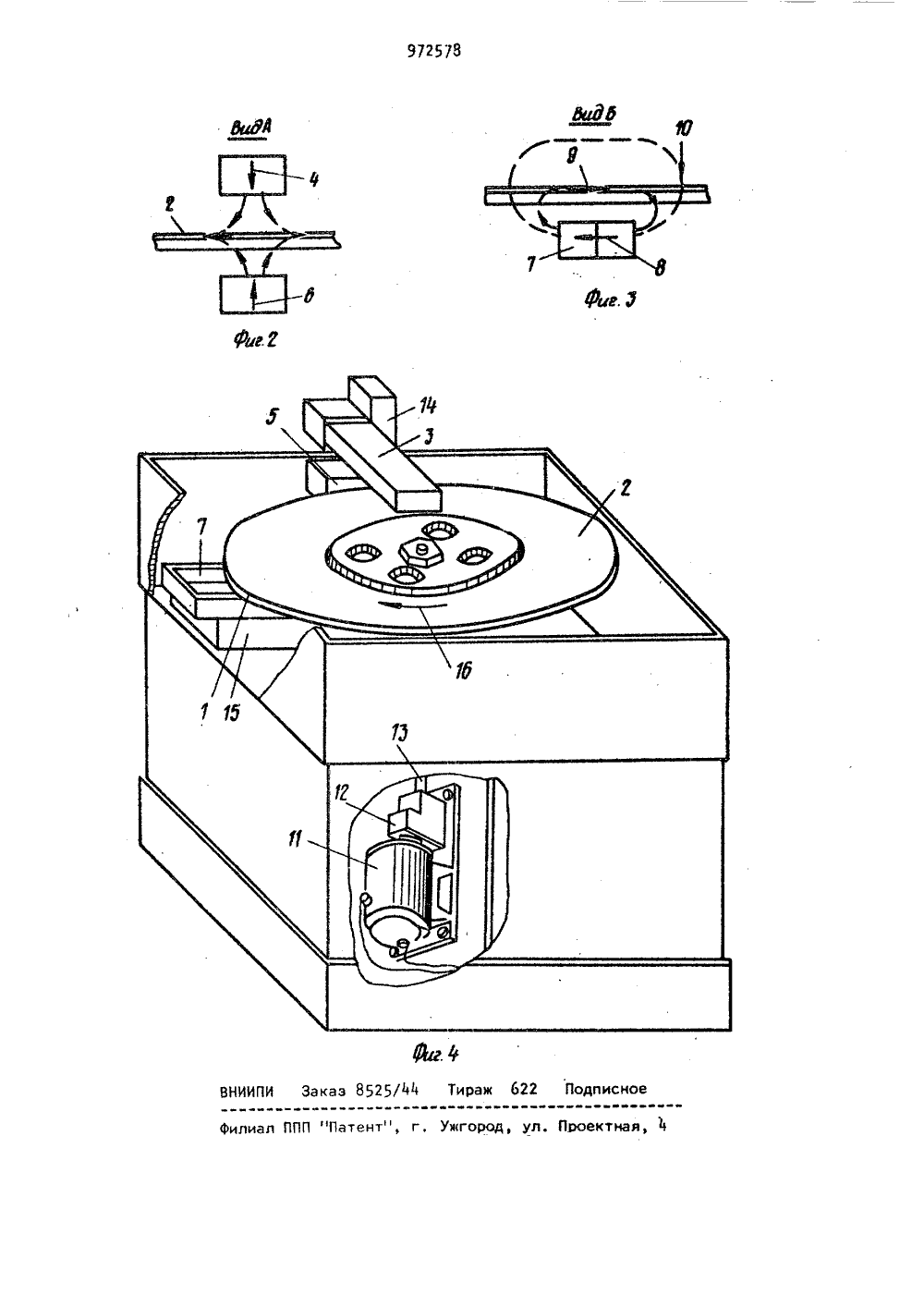

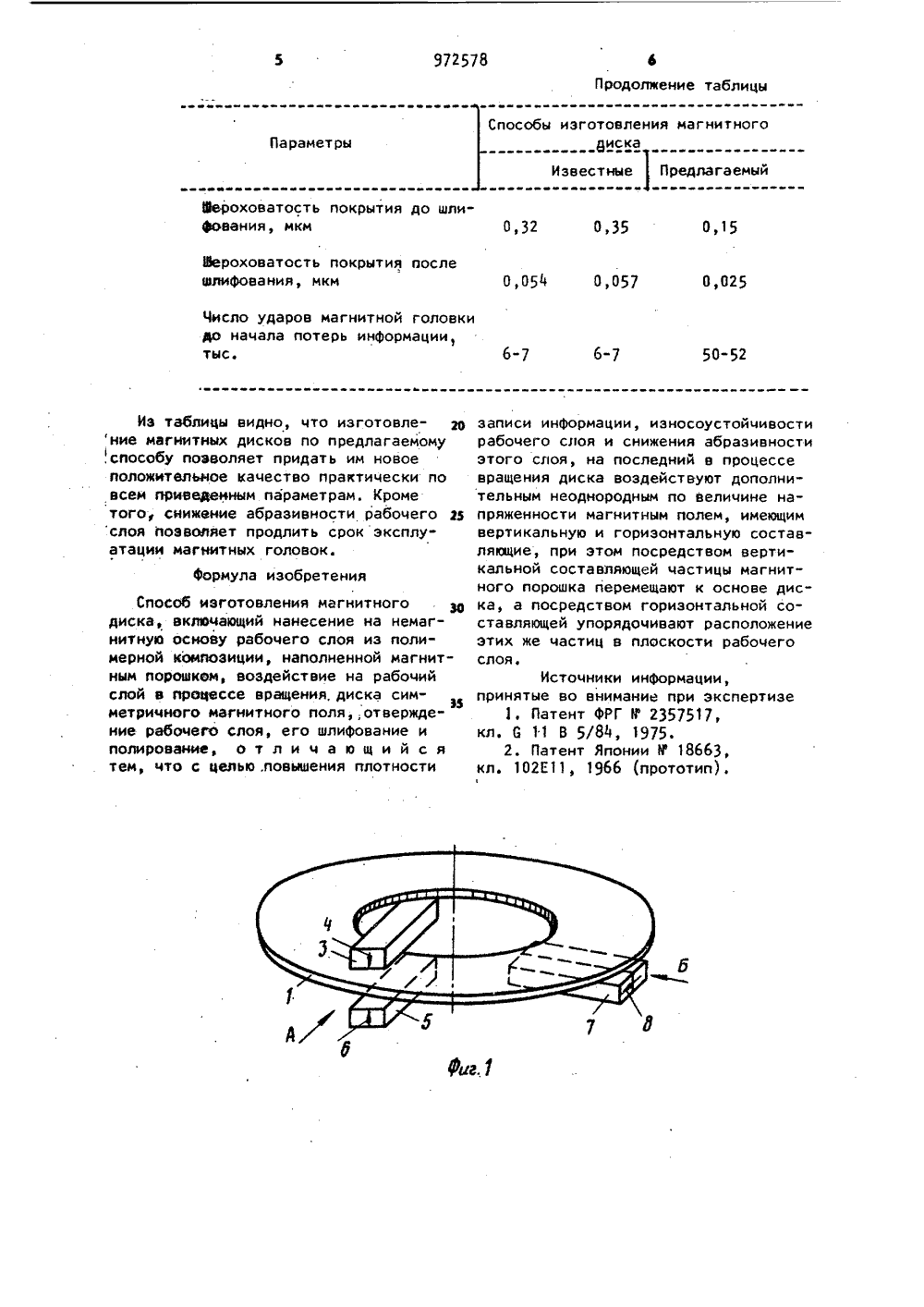

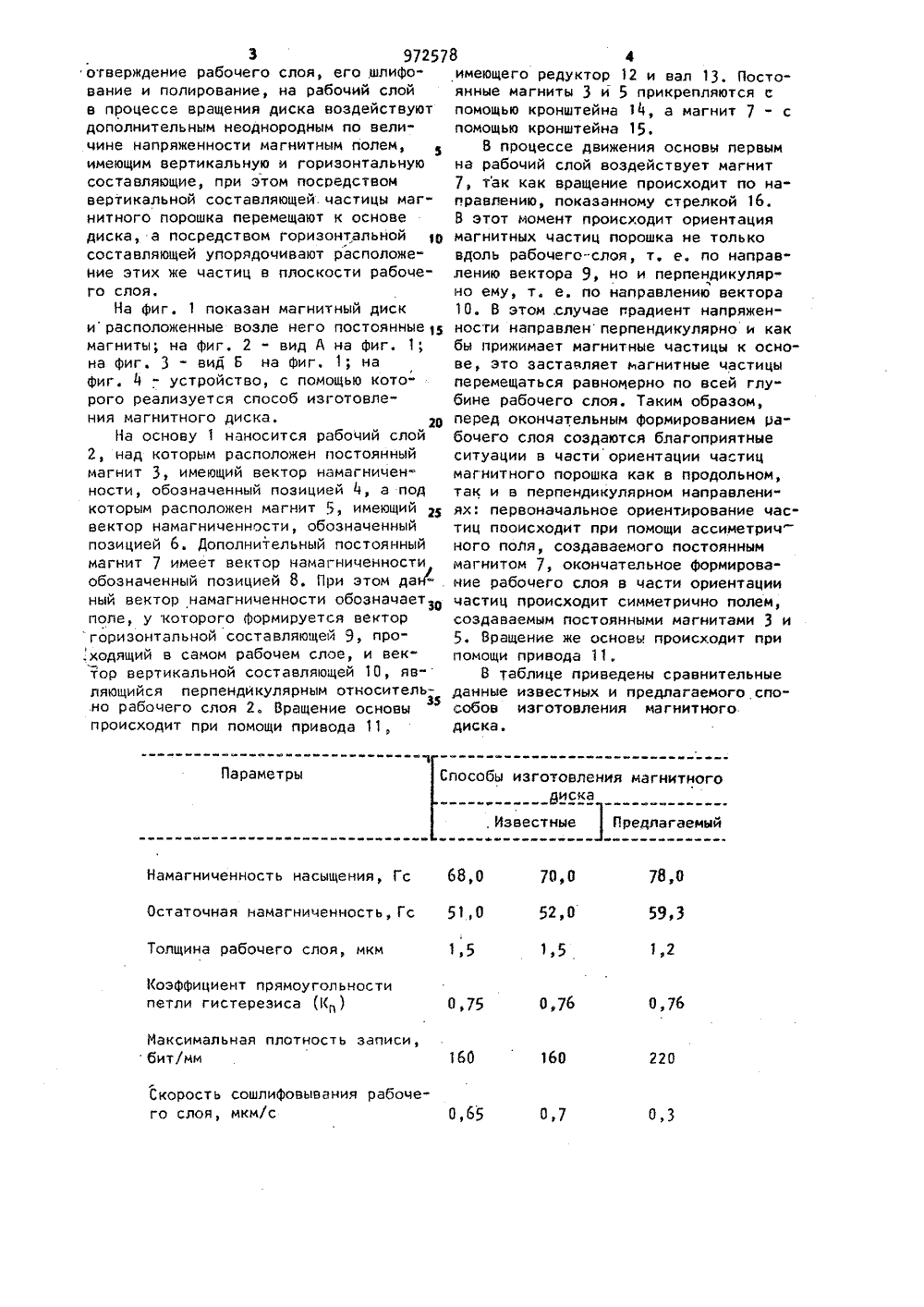

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советск ыхСоциаяыстыческыкРеспублик и 972578(51)М. Кл. С 11 В 5/84 Рмудврстеккный квинтет СССР ао аелем изобретеик 11 н открытки(54) СПОСОБ ИЗГОТОВЛЕНИЯ МАГНИТНОГО ДИСКА 1Изобретение относится к приборостроению и может быть использовано при создании магнитных дисков, используемых в аппаратах магнитной записи преимущественно оперативной информации. 5 Известен способ получения ориентированного рабочего слоя, основанный на использовании симметричного магнитного поля, создаваемого рядам постоян-о ных магнитов. При реализации этого способа используется четное количество одинаковых магнитов, расположенных по обе стороны основы диска или вообще носителя 1 1.Наиболее близким к изобретению является способ изготовления магнитного носителя, а именно. диска, включающий нанесение на немагнитную основу рабочего слоя из полимерной композиции, наполненной магнитным порошком, воздействие на рабочий слой в процессе его нанесения симметричного магнитного 2поля, отверждение рабочего слоя, егошлифование и полирование 2 1.Однако при реализации известногоспособа оказывается затруднительнымполучать магнитные диски, допускающиевысокую плотность записи информации.Кроме того, рабочий слой оказываетсянедостаточно износоустойчивым и имеющим относительно высокую абразивность.Последнее приводит к ускоренному износу рабочих поверхностей магнитныхголовок,Целью изобретения является повышение плотности записи информации, изно.соустойчивости рабочего слоя и снижение его абразивности,Эта цель достигается тем, что,согласно способу изготовления магнитного диска, включающему нанесение нанемагнитную основу рабочего слоя из.полимерной композиции, наполненноймагнитным порошком, воздействие нарабочий слой в процессе вращения диска симметричного магнитного поля,3 97257 отверждение рабочего слоя, его шлифование и полирование, на рабочий слой в процессе вращения диска воздействуют дополнительным неоднородным по величине напряженности магнитным полем, имеющим вертикальную и горизонтальную составляющие, при этом посредством вертикальной составляющей. частицы магнитного порошка перемещают к основе диска, а посредством горизонтальной 1 О составляющей упорядочивают расположение этих же частиц в плоскости рабочего слоя.На фиг. 1 показан магнитный диск и расположенные возле него постоянные 1 магниты; на фиг, 2 - вид Р на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 - устройство, с помощью кото- рого реализуется способ изготовления магнитного диска, 20На основу 1 наносится рабочий слой 2, над которым расположен постоянный магнит 3, имеющий вектор намагниченности, обозначенный позицией 4, а под которым расположен магнит 5 имеющий вектор намагниченности, обозначенный позицией б. Дополнительный постоянный магнит 7 имеет вектор намагниченности обозначенный позицией 8. При этом дан" ный вектор намагниченности обозначает поле, у которого формируется вектор горизонтальной составляющей 9, про,ходящий в самом рабочем слое, и вектор вертикальной составляющей 10, яв" ляющийся перпендикулярным относительно рабочего слоя 2, Вращение основы35происходит при помощи привода 11,Параметры Способы изготовления магнитногодискаЫ, Известные ПредлагаемыйечФе еее ч е 78,0 593 51,0 1,5 15 0,75 160 220 0,65 0,7 0,3 Намагниченность насыщения, ГсОстаточная намагниченность ГсТолщина рабочего слоя, мкм(оэффициент прямоугольностипетли гистерезиса ( Максимальная плотность записи,бит/мм Скорость сошлифовывания рабочего слоя, мкм/с 8 аимеющего редуктор 12 и вал 13. Постоянные магниты 3 и 5 прикрепляются спомощью кронштейна 14, а магнит 7 - спомощью кронштейна 15.В процессе движения основы первымна рабочий слой воздействует магнит7, так как вращение происходит по направлению, показанному стрелкой 16.В этот момент происходит ориентациямагнитных частиц порошка не тольковдоль рабочего-слоя, т, е. по направ"лению вектора 9, но и перпендикулярно ему, т. е. по направлению вектора10. В этом, случае прадиент напряженности направлен перпендикулярно и какбы прижимает магнитные частицы к осно"ве, это заставляет магнитные частицыперемещаться равномерно по всей глубине рабочего слоя. Таким образом,перед окончательным формированием рабочего слоя создаются благоприятныеситуации в части ориентации частицмагнитного порошка как в продольном,так и в перпендикулярном направлени"ях: первоначальное ориентирование частиц пооисходит при помощи ассиметричного поля, создаваемого постоянныммагнитом 7, окончательное формирование рабочего слоя в части ориентациичастиц происходит симметрично полем,создаваемым постоянными магнитами 3 и5. Вращение же основь происходит припомощи привода 11.В таблице приведены сравнительныеданные известных и предлагаемого способов изготовления магнитногодиска,972578 Продолжение таблицы Способы изготовления магнитного Параметры.1 0,32 0,15 0,057 0,054 0,025 Число ударов магнитной головкидо начала потерь информации,тыс. 6-7 6-7 50-52 записи информации, иэносоустойчивостирабочего слоя и снижения абраэивностиэтого слоя, на последний в процессевращения диска воздействуют дополнительным неоднородным по величине напряженности магнитным полем, имеющимвертикальную и горизонтальную составляющие, при этом посредством вертикальной составляющей частицы магнитного порошка перемещают к основе диска, а посредством горизонтальной составляющей упорядочивают расположениеэтих же частиц в плоскости рабочегослоя. Формула изобретения Источники информациипринятые во внимание при экспертизе1. Патент ФРГ П 2357517,кл. О И В 5/84, 1975.2. Патент Японии У 18663,кл. 102 Е 11, 1966 (прототип). Фиг, 7 Эероховатость покрытия до шлиФования, мкм Вероховатость покрытия послецеифования, мкм Из таблицы видно, что изготовление магнитных дисков по предлагаемому ,способу позволяет придать им новое положительное качество практически по всем приведенным параметрам. Кроме того, сиижвние абразивности рабочего ь слоя позволяет продлить срок эксплуатации магнитных головок. Способ изготовления магнитного диска, включающий нанесение на немагнитную основу рабочего слоя иэ полимерной композиции, наполненной магнитным порошком, воздействие на рабочий слой в процессе вращения, диска симметричного магнитного поля, отверждение рабочего слоя, его шлифование и полирование, о т л и ч а ю щ и й с я тем, что с целью .повышения плотности Известные Предлагаемый972578дММ 8 НИИПИ Заказ 8525/ЙЙ Тираж 622 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 1
