Выравниватель микрорельефа почвы

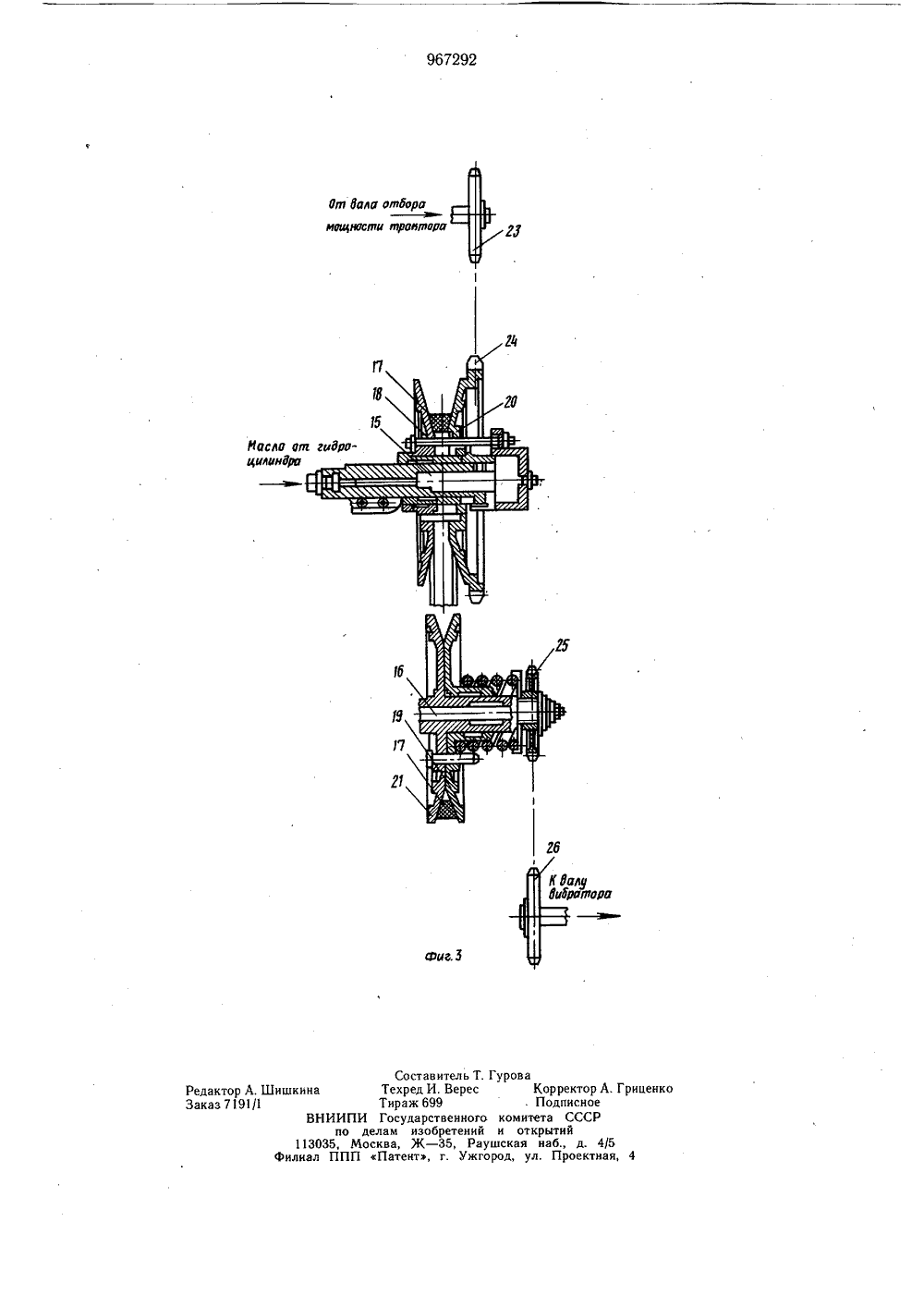

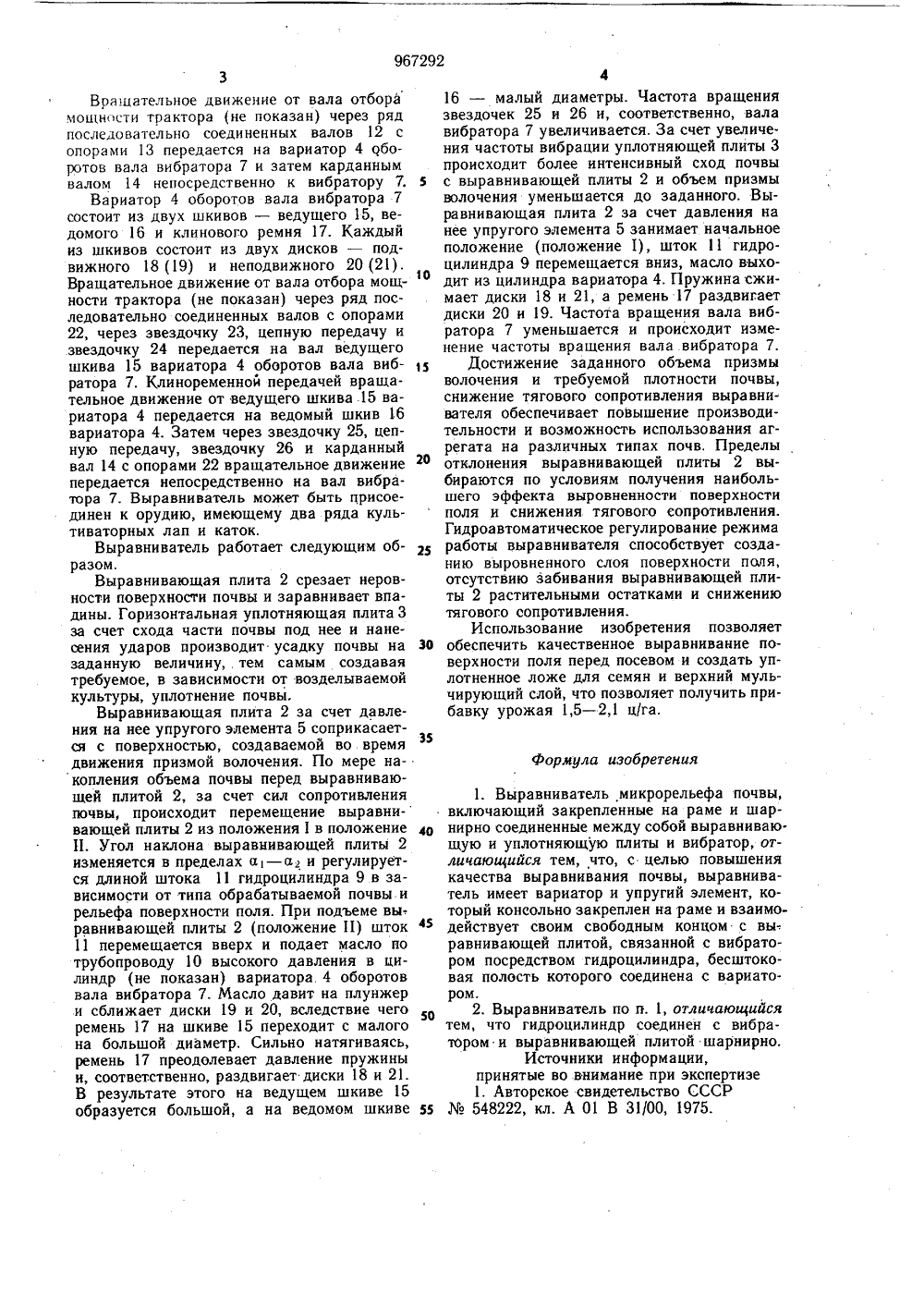

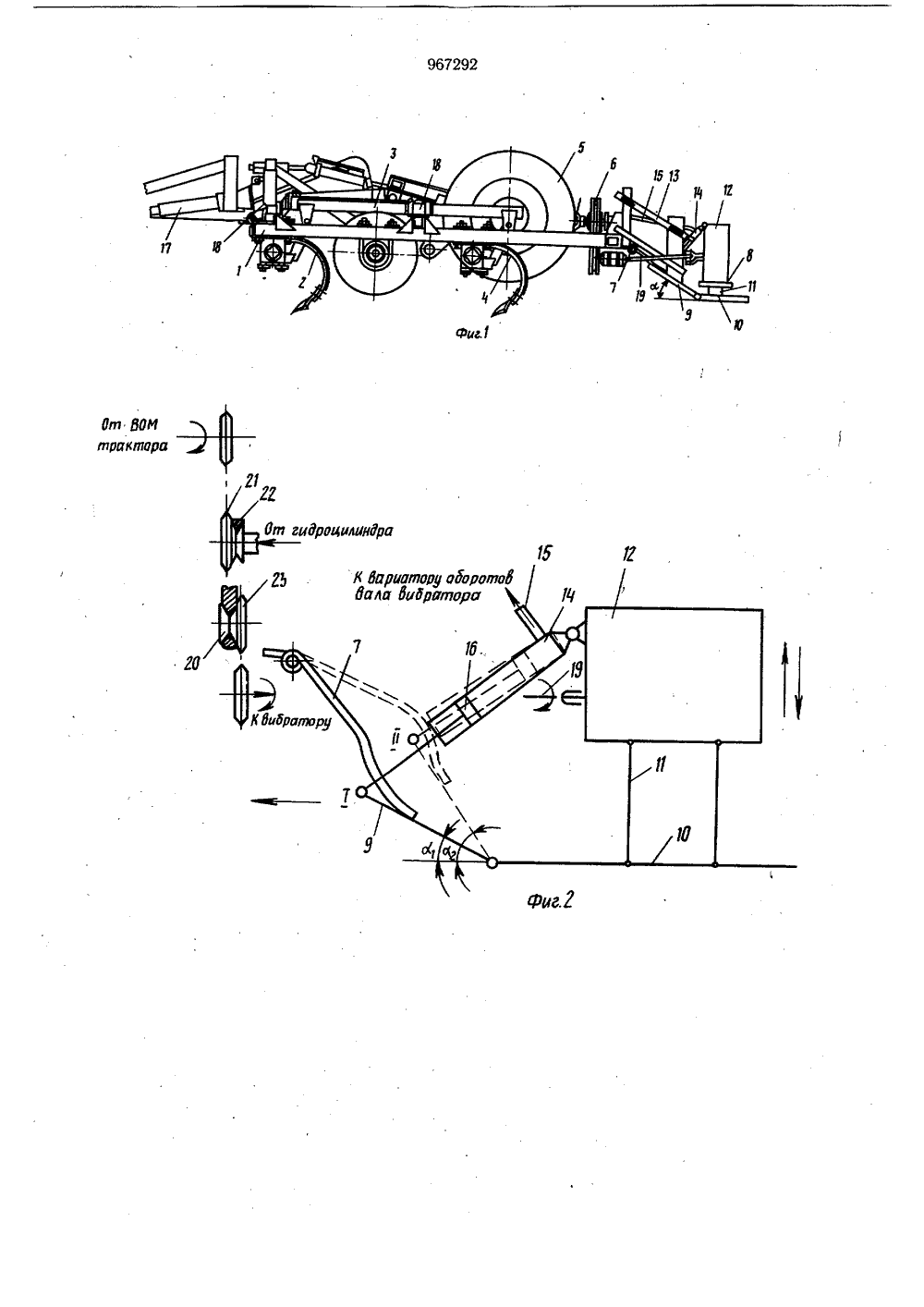

ОП ИСАНИЕИЗОВИтЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик967292(51) М. Кл. А 01 В 31/00 Гееударстееннмй кемнтет СССР Опубликовано 23.10.82. Бюллетень39по делам лэебретений и аткрмтийДата опубликования описания 28.10.82) П. Ю. Семенов, В. Р. Петровец и А. С. Доышев"". йАТИТИО -")г си Белорусская ордена Октябрьской Революции и ордейа Трудового Красного Знамени сельскохозяйс веннМЫ 1 ИОТ 1(д академия(54) ВЫРАВНИВАТЕ,ЛЬ МИКРОРЕ,ЛЬЕФА ПОЧВЫ 1Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для выравнивания микрорельефа почвы.Известен выравниватель микрорельефа почвы, включающий закрепленные на раме и шарнирно соединенные между собой выравнивающую и уплотняющую плиты и вибратор 1.Недостатком известного выравнивателя является то, что при работе на участках поля с большими неровностями происходит сгруживание почвы перед выравнивающей плитой, что приводит к увеличению тягового сопротивления, значительной гребнистости поверхности, а в некоторых случаях к выходу из строя орудия,Целью изобретения является повышение качества выравнивания почвы.Это достигается тем, что выравниватель имеет вариатор и упругий элемент, который консольно закреплен на раме и взаимодействует своим свободным концом с выравнивающей плитой, связанной с вибратором посредством гидроцилиндра, бесштоковая полость которого соединена с вариатором. 2При этом гидроцилиндр соединен с вибратором и выравнивающей плитой шарнирно,На фиг. 1 изображен выравниватель,вид сбоку; на фиг. 2 - кинематическая схема работы выравнивающего устройства, 5 вид сбоку (положение 1, 11); на фиг. 3 -кинематическая схема гидроавтоматического устройства.Выравниватель состоит из рамы 1, накоторой закреплены шарнирно соединенные между собой выравнивающая 2 и уплотняющая 3 плиты и вариатор 4. На раме 1 консольно закреплен упругий элемент 5, например, в виде пальца со спиральной пружиной, который своим свободным концом взаимодействует с выравнивающей 2 плитой. На 15 уплотняющей плите 3 и кронштейнах 6 установлен дебалансный вибратор 7, шарнирно присоединенный к раме 1 с помощью параллелограммных подвесок 8. К корпусу вибратора 7 шарнирно прикреплен гидро-, цилиндр 9, соединяющий трубопровод 10 высокого давления с цилиндром (не показан) вариатора 4 оборотов вала вибратора 7.Шток 1 гидроцилиндра 9 шарнирно прикреплен к верхней части выравнивающей 2 плиты.3Вращательное движение от вала отбора мощности трактора (не показан) через ряд последовательно соединенных валов 12 с опорами 13 передается на вариатор 4 оборотов вала внбратора 7 н затем карданным валом 14 непосредственно к вибратору 7.Вариатор 4 оборотов вала вибратора 7 состоит из двух шкивов - ведущего 15, ведомого 16 н клинового ремня 17. Каждый из шкивов состоит из двух дисков - подвижного 18 (19) н неподвижного 20 (21). Вращательное движение от вала отбора мощности трактора (не показан) через ряд последовательно соединенных валов с опорами 22, через звездочку 23, цепную передачу и звездочку 24 передается на вал ведущего шкива 15 вариатора 4 оборотов вала вибратора 7. Клиноременной передачей вращательное движение от ведущего шкива 15 вариатора 4 передается на ведомый шкив 16 вариатора 4. Затем через звездочку 25, цепную передачу, звездочку 26 и карданный вал 14 с опорами 22 вращательное движение передается непосредственно на вал вибратора 7. Выравннватель может быть присоединен к орудию, имеющему два ряда культиваторных лап и каток.Выравниватель работает следующим образом.Выравнивающая плита 2 срезает неровности поверхности почвы и заравнивает впадины. Горизонтальная уплотняющая плита 3 за счет схода части почвы под нее и нанесения ударов производит усадку почвы на заданную величину,. тем самым создавая требуемое, в зависимости от возделываемой культуры, уплотнение почвы,Выравнивающая плита 2 за счет давления на нее упругого элемента 5 соприкасается с поверхностью, создаваемой во время движения призмой волочения. По мере накопления объема почвы перед выравнивающей плитой 2, за счет сил сопротивления почвы, происходит перемещение выравни- вающей плиты 2 из положения 1 в положение 11, Угол наклона выравнивающей плиты 2 изменяется в пределах а, - а и регулируется длиной штока 11 гидроцилиндра 9 в зависимости от типа обрабатываемой почвы и рельефа поверхности поля. При подъеме вы-. равнивающей плиты 2 (положение 11) шток 11 перемещается вверх и подает масло по трубопроводу 10 высокого давления в цилиндр (не показан) вариатора 4 оборотов вала вибратора 7. Масло давит на плунжер и сближает диски 19 и 20, вследствие чего ремень 17 на шкиве 15 переходит с малого на большой диаметр, Сильно натягиваясь, ремень 17 преодолевает давление пружины и, соответственно, раздвигает диски 18 и 21. В результате этого на ведущем шкиве 15 образуется большой, а на ведомом шкивеЭ 5 формула изобретения 1. Выравннватель микрорельефа почвы,включающий закрепленные на раме и шар 40 нирно соединенные между собой выравниваю.щую и уплотняющую плиты и вибратор, отличающийся тем, что, с целью повышениякачества выравнивания почвы, выравниватель имеет вариатор и упругий элемент, который консольно закреплен на раме и взаимо 45 действует своим свободным концом с вы-.равнивающей плитой, связанной с вибратором посредством гидроцилиндра, бесштоковая полость которого соединена с вариатором.2. Выравниватель по п. 1, отличающийсятем, что гидроцилиндр соединен с вибратором и выравнивающей плитой шарнирно.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР55548222, кл. А 01 В 31/00, 1975. 5 1 О 15 20 25 30 16 - малый диаметры. Частота вращения звездочек 25 и 26 и, соответственно, вала вибратораувеличивается. За счет увеличения частоты вибрации уплотняющей плиты 3 происходит более интенсивный сход почвы с выравнивающей плиты 2 и объем призмы волочения уменьшается до заданного. Выравнивающая плита 2 за счет давления на нее упругого элемента 5 занимает начальное положение (положение 1), шток 11 гидро- цилиндра 9 перемешается вниз, масло выходит из цилиндра вариатора 4. Пружина сжимает диски 18 и 21, а ремень 17 раздвигает диски 20 и 19. Частота вращения вала вибратора 7 уменьшается и происходит изменение частоты вращения вала вибратора 7.Достижение заданного объема призмы волочения и требуемой плотности почвы, снижение тягового сопротивления выравнивателя обеспечивает повышение производительности и возможность использования агрегата на различных типах почв. Пределы отклонения выравнивающей плиты 2 выбираются по условиям получения наибольшего эффекта выровненности поверхности поля и снижения тягового сопротивления. Гидроавтоматическое регулирование режима работы выравнивателя способствует созданию выровненного слоя поверхности поля, отсутствию забивания выравнивающей плиты 2 растительными остатками и снижению тягового сопротивления.Использование изобретения позволяет обеспечить качественное выравнивание поверхности поля перед посевом и создать уплотненное ложе для семян и верхний мульчирующий слой, что позволяет получить прибавку урожая 1,5 - 2,1 ц/га.967292 Иасла ат ЦиюиндРО ЛЯралюора г.5 иценк 113 филиа4 Редактор А. ШишкинЗаказ 7 91/1В Оал Нала аааааамацносеи ерокгисра Составитель Т. Техред И, Верес Тираж 699 НИИПИ Государственного по делам изобретений 35, Москва, Ж - 35, Рау ППП Патент, г. Ужго. Подписное комитета СССР и открытий скан наб., д. 4 од, ул. Проектн
