Демодулятор импульсного сигнала, модулированного методом расщепленной фазы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 951690
Автор: Байков
Текст

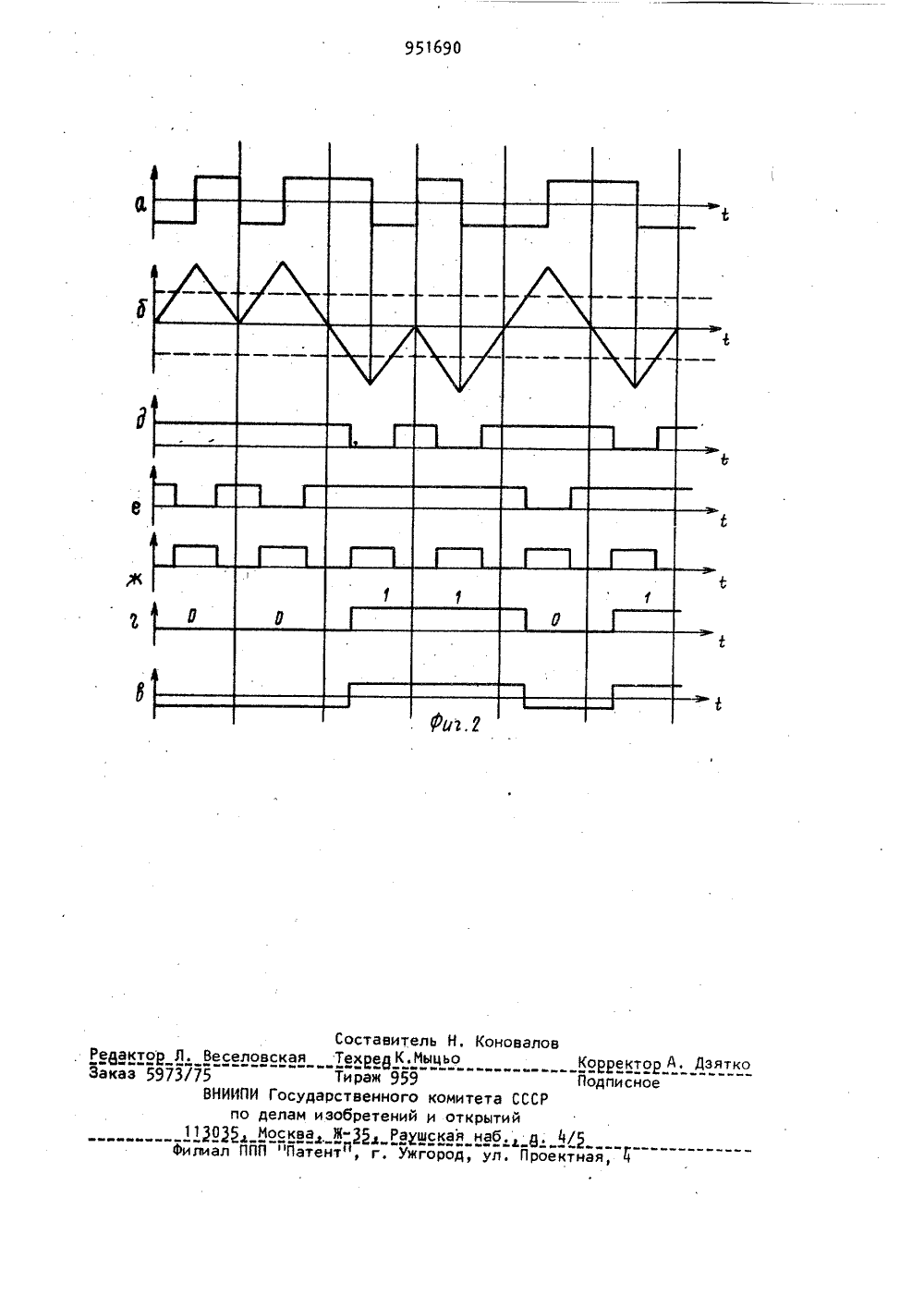

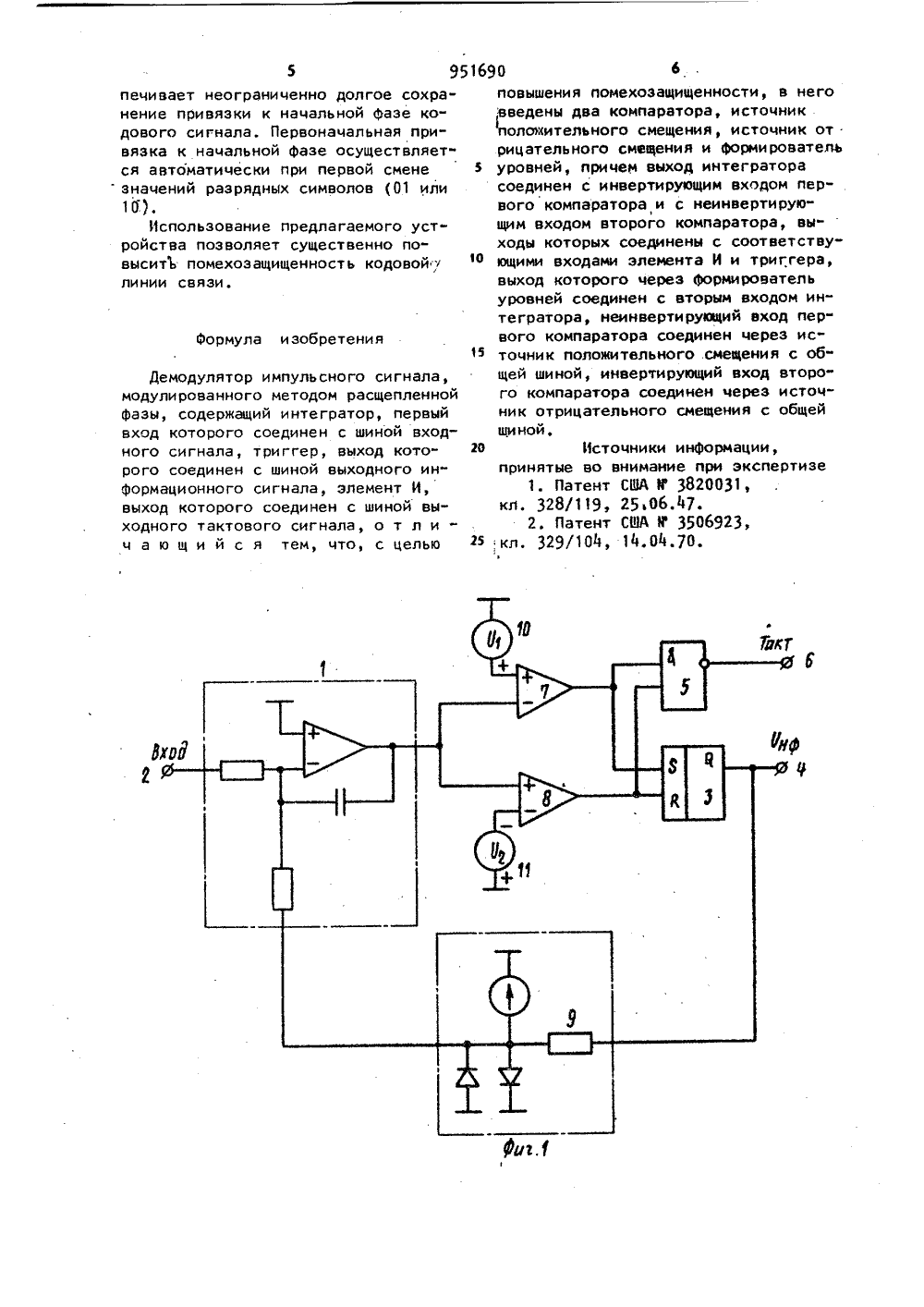

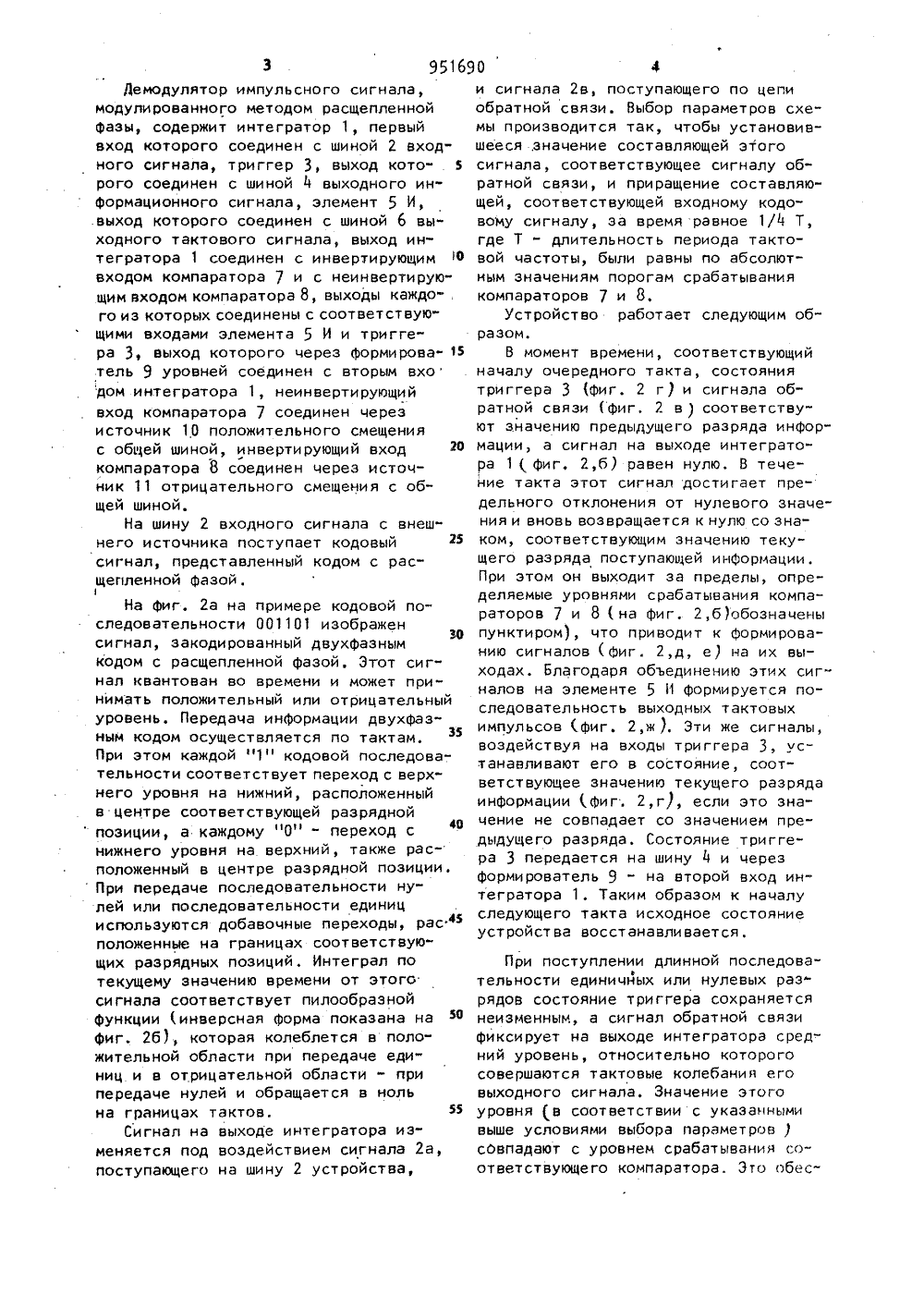

Союз СоветсиикСоциалистическиеРеспублик и 951690 ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)м. Кл. с присоединением заявки рйЮ Н 03 К 9/04 3 Ъоударстеенкый комнтет СССР ло делам наабретениЯ и открытиЯ(Ю ДЕМОДУЛЯТОР ИМПУЛЬСНОГО СИГНАЛА,МОДУЛИРОВАННОГО МЕТОДОМ РАСЩЕПЛЕННОЙФАЗЫИзобретение относится к импульсной технике и может быть использо"вано при создании кабельных линийсвязи с трансформаторной развязкой,Известно устройство, содержащееэлемент И и триггер 1 11.Известно устройство, содержащееинтегратор, первый вход которого соединен с шиной. входного сигнала,триггер, выход которого соединен стошиной выходного информационного сиг"нала, ,элемент И, выход которого соединен с шиной выходного тактовогосигнала 1 2),Недостатком известных устройствявляется низкая помехозащищенность.Цель изобретения - повышение помехозащищенности.Поставленная цель достигается тем,что в устройство, содержащее интегра"щтор, первый вход которого соединенс шиной входного сигнала, триггер,выход которого соединен с шиной вы"ходного информационного сигнала, эле 2мент И, выход которого соединен сшиной выходного тактового сигнала,введены два компвратора, источник по-ложительного смещения, источник отрицательного смещения и формировательуровней, причем выход интеграторасоединен с инвертирующим входом пер- .вого компаратора и с неинвертирующимвходом второго компараторв, выходыкоторых соединены с соответствующимивходами элемента И и триггера, выходкоторого через формирователь уровнейсоединен с вторым входом интегратора,неинвертирующий вход первого компаратора соединен через источник положительного смещения с общей шиной, инвертирующий вход второго компараторасоединен через источник отрицательного смещения с общей шиной,На фиг, 1 представлена схема демодулятора импульсного сигнала, модулированного методом расщепленной фазы;на фиг. 2 " временные диа 1.раммы, поясняющие его работу.95169 Демодулятор импульсного сигнала,модулированного методом расщепленнойфазы, содержит интегратор 1, первыйвход которого соединен с шиной 2 входного сигнала, триггер 3, выход которого соединен с шиной 4 выходного информационного сигнала, элемент 5 И,.выход которого соединен с шиной 6 выходного тактового сигнала, выход интегратора 1 соединен с инвертирующим фвходом компаратора 7 и с неинвертирующим входом компаратора 8, выходы каждого из которых соединены с соответствую"щими входами элемента 5 И и тригге"ра 3, выход которого через формирователь 9 уровней соединен с вторым входом интегратора 1, неинвертирующийвход компаратора 7 соединен черезисточник 10 положительного смещенияс общей шиной, инвертирующий входкомпаратора 8 соединен через источник 11 отрицательного смещения с общей шиной,На шину 2 входного сигнала с внешнего источника поступает кодовый25сигнал, представленный кодом с расщепленной фазой.На фиг, 2 а на примере кодовой последовательности 001101 изображен50сигнал, закодированный двухфазнымкодом с расщепленной фазой, Этот сигнал квантован во времени и может принимать положительный или отрицательныйуровень. Передача информации двухфазным кодом осуществляется по тактам.При этом каждой "1" кодовой последовательности соответствует переход с верхнего уровня на нижний, расположенныйв центре соответствующей разряднойпозиции, а каждому "0" - переход саонижнего уровня на верхний, также расположенный в центре разрядной позиции.При передаче последовательности ну"лей или последовательности единициспользуются добавочные переходы, рас а 5положенные на границах соответствующих разрядных позиций. Интеграл потекущему значению времени от этогосигнала соответствует пилообразнойфункции (инверсная форма показана на 50фиг. 2 б), которая колеблется в положительной области при передаче единиц и в отрицательной области - припередаче нулей и обращается в нольна границах тактов.55Сигнал на выходе интегратора изменяется под воздействием сигнала 2 а,поступающего на шину 2 устройства,0 4и сигнала 2 в, поступающего по цепиобратной связи. Выбор параметров схемы производится так, чтобы установившееся,значение составляющей этогосигнала, соответствующее сигналу обратной связи, и приращение составляющей, соответствующей входному кодовому сигналу, за время равное 1/4 Т,где Т - длительность периода тактовой частоты, были равны по абсолютным значениям порогам срабатываниякомпараторов 7 и 8.Устройство работает следующим образом,В момент времени, соответствующийначалу очередного такта, состояниятриггера 3 (фиг. 2 г) и сигнала обратной связи (фиг, 2 в ) соответствуют значению предыдущего разряда информации, а сигнал на выходе интегратора 1фиг, 2,б ) равен нулю, В течение такта этот сигнал достигает предельного отклонения от нулевого значения и вновь возвращается к нулю со знаком, соответствующим значению текущего разряда поступающей информации.При этом он выходит за пределы, определяемые уровнями срабатывания компараторов 7 и 8 (на фиг. 2,б)обозначеныпунктиром), что приводит к формированию сигналов (фиг. 2,д, е) на их выходах. Благодаря объединению этих сигналов на элементе 5 И формируется последовательность выходных тактовыхимпульсов фиг. 2,ж ), Эти же сигналы,воздействуя на входы триггера 3, устанавливают его в состояние, соответствующее значению текущего разрядаинформации фиг. 2,г), если это значение не совпадает со значением предыдущего разряда. Состояние триггера 3 передается на шину 4 и черезформирователь 9 - на второй вход интегратора 1. Таким образом к началуследующего такта исходное состояниеустройства восстанавливается,При поступлении длинной последовательности единицйых или нулевых разрядов состояние триггера сохраняется неизменным, а сигнал обратной связи фиксирует на выходе интегратора средний уровень, относительно которого совершаются тактовые колебания его выходного сигнала, Значение этого уровня в соответствии с указанными выше условиями выбора параметров ) совпадают с уровнем срабатывания соответствующего компаратора. Это обеспечивает неограниченно долгое сохранение привязки к начальной фазе кодового сигнала. Первоначальная привязка к начальной фазе осуществляет" ся автоматически при первой смене знацений разрядных символов (01 или 10).Использование предлагаемого устройства позволяет существенно по" высить помехозащищенность кодовойлинии связи.Формула изобретенияДемодулятор импульсного сигнала, модулированного методом расщепленной фазы, содержащий интегратор, первый вход которого соединен с шиной входного сигнала, триггер, выход которого соединен с шиной выходного ин" формационного сигнала, элемент И, выход которого соединен с шиной выходного тактового сигнала, о т л ич а ю щ и й с я тем, что, с целью 51690 6повышения помехозащищенности, в неговведены два компаратора, источникположительного смещения, источник от .рицательного смещения и формирователь3 уровней, причем выход интеграторасоединен с инвертирующим входом первого компаратора и с неинвертирую"щим входом второго компаратора, выходы которых соединены с соответствуО ющими входами элемента И и триггера,выход которого через формировательуровней соединен с вторым входом интегратора, неинвертирующий вход первого компаратора соединен через источник положительного .смещения с об"щей шиной, инвертирующий вход второ"го компаратора соединен через источник отрицательного смещения с общейшиной,20 Источники информации,принятые во внимание при экспертизе1. Патент США И 3820031кл. 328/119 25,06,47.2. Патент СИА У 3506923,2 кл. 329/101, 11.04,70.Составитель Н. Коновалов Редактор Л. Веселовская Техое 8 К.Мыцьо Корректор А, Дзятко Заказ 5973/75 Тираж 959 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва Ж 35 Рашская наб. 8; 4 Дщ еФПьсъ А 8 с,Филиал ППП Патент , г. Ужгород, ул. Проектная, ч
СмотретьЗаявка
2989053, 02.10.1980
ПРЕДПРИЯТИЕ ПЯ В-2969
БАЙКОВ ЮРИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H03K 9/04
Метки: демодулятор, импульсного, методом, модулированного, расщепленной, сигнала, фазы
Опубликовано: 15.08.1982
