Формирователь двуполярных импульсов

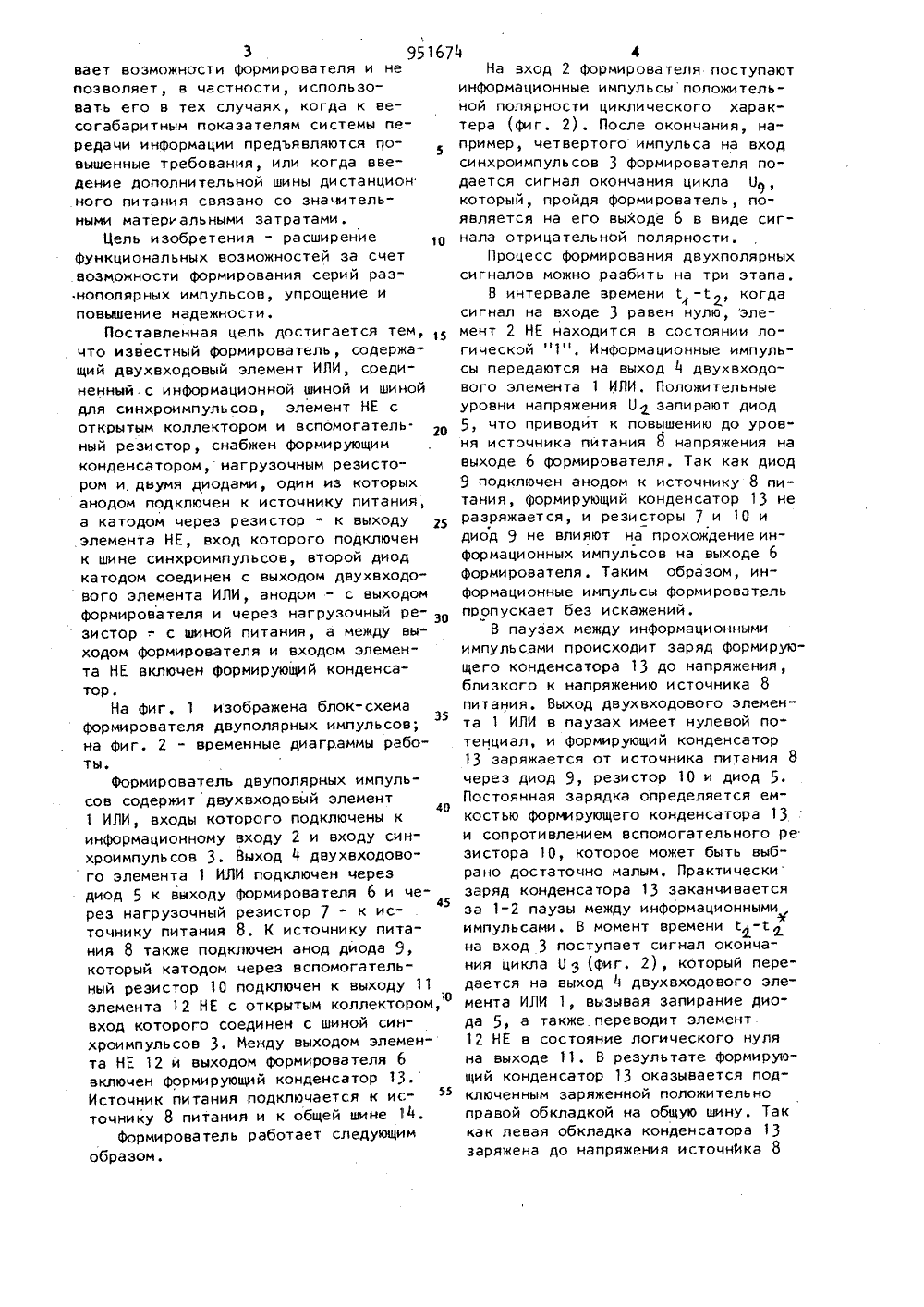

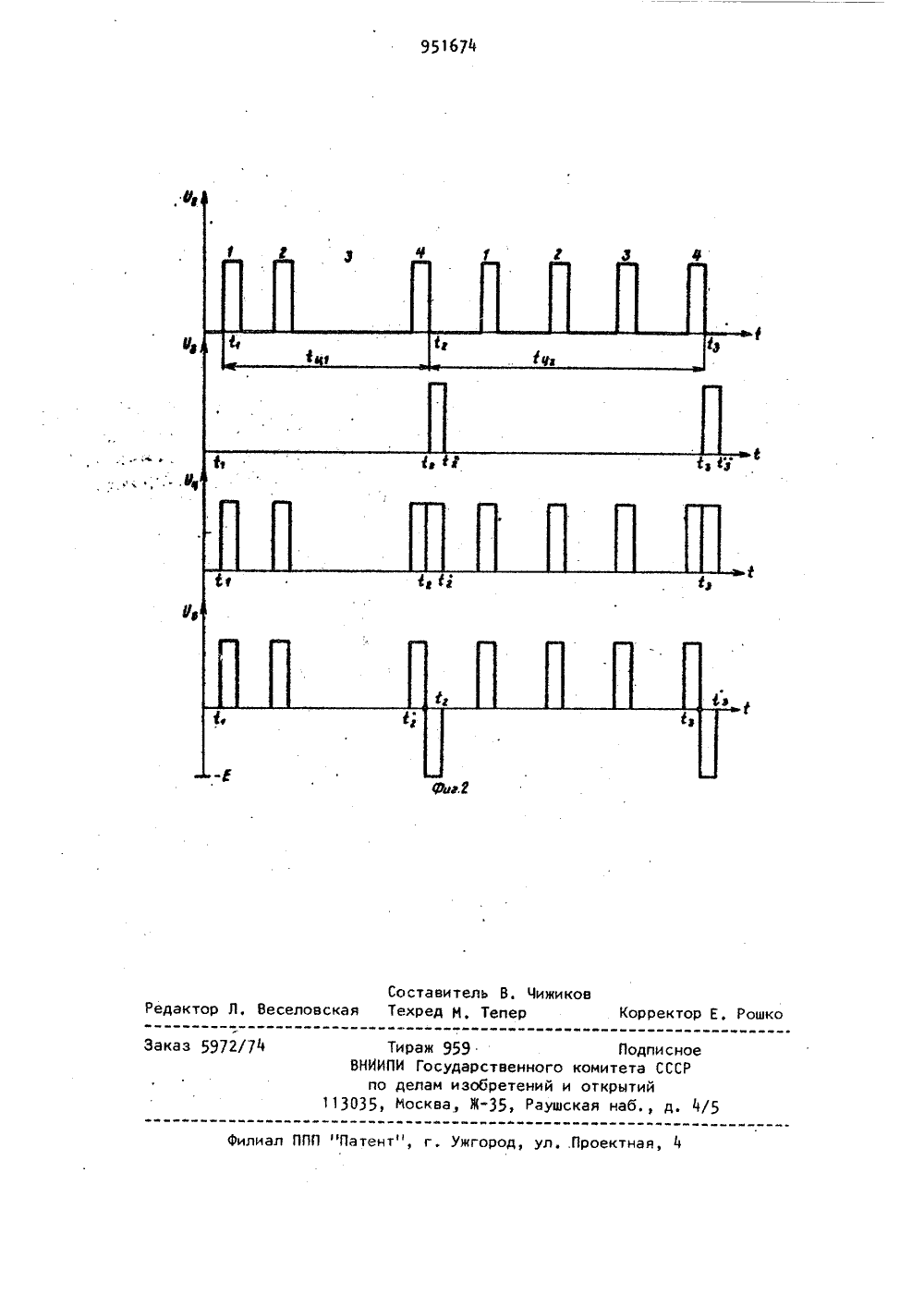

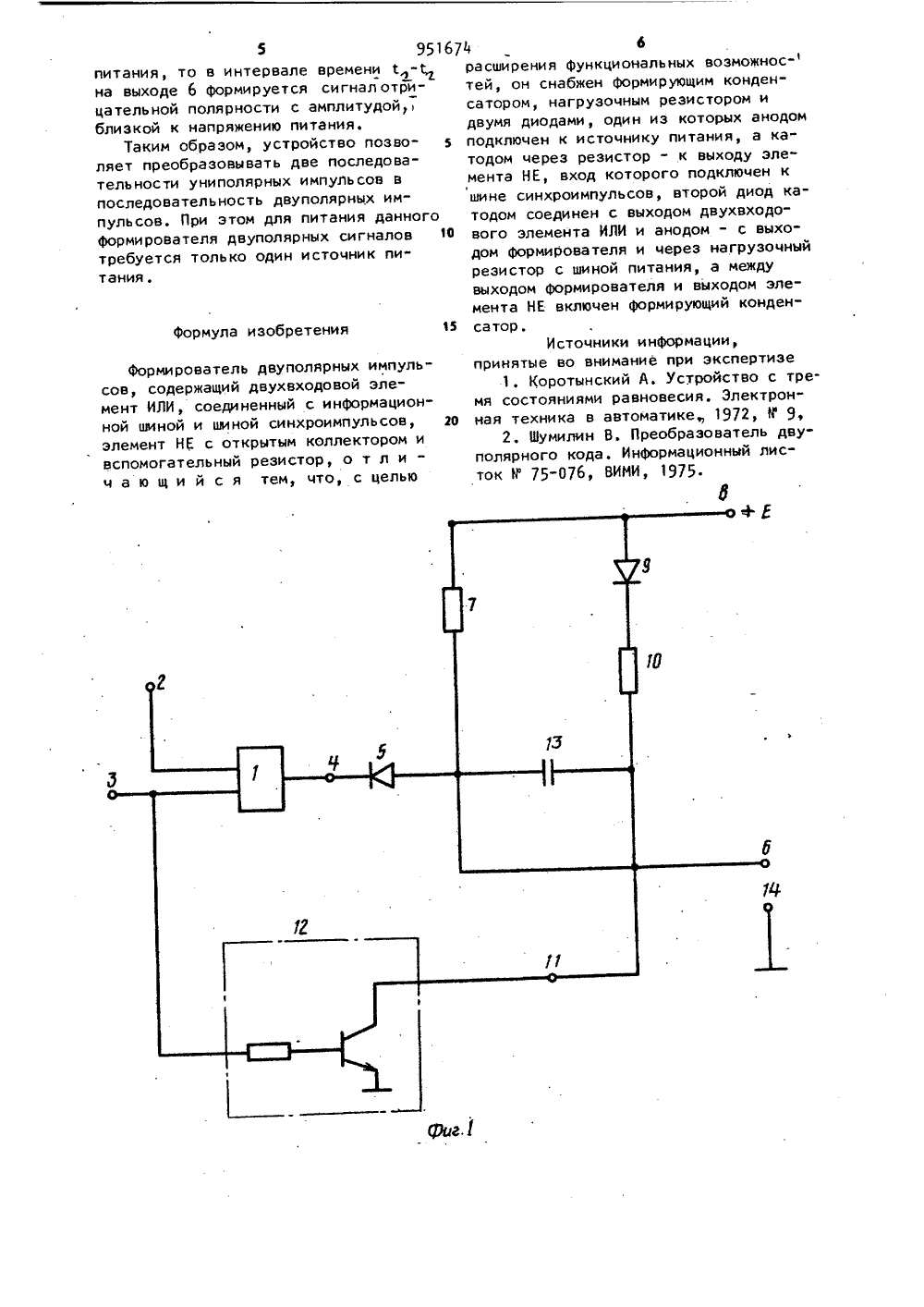

О П И С А Н И Е (ц 951674ИЗОБРЕТЕН ИЯ Союз СоветскнкСоцналнстнческнкРеспублнк К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53)М. Кл. Н 03 К 5/01 РВУдаретювЯ квинтет СССР во делан извбретвккй а вткрытиЯ.37 М(088.8) Дата опублнковання описания 18.08.82 В,В. Чмиль, А.В. Левченко, М.Тпенко нзо зный научно-и сследовател укторский и технологическ овозостроения и Шахтинскйинститут бытового обслужи) ФОРМИРОВАТЕЛЬ ДВУПОЛЯРНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использова-, но в системах передачи информации,Известно устройство формирования импульсов, состоящее иэ двух микросхем, одна иэ которых представляет собой генератор, вторая - ждущий мильтивибратор. Вход ждущего мультивибратора подключен на инверсный выход генератора, а его выход через резистор соединен с базой транзисторного ключа. Прямой выход генератора через резистор соединен с выходом транзисторного ключа и входом эмиторного повторителя. Выходной сигнал снимается с выхода эмиторного повторителя. Схема питается от двуполярного источника питания +3. В и имеет три устойчивь:х со- стояния -3 В, 0 В, +3 В11.Недостаток известного формирователя заключается в необходимости применения двух источников питания. Наиболее близким по техническойсущности к предложенному являетсяформирователь двуполярных импульсов,который содержит двухвходовый элемент ИЛИ, соединенный с информационным входом и входом для синхроимпульсов, элемент НЕ с открытым коллектором и вспомогательный резистор,: входкоторого соединен с информационным о входом. Выход элемента НЕ через логическую схему соединен с 3-каскадным формирователем отрицательногоимпульса, Выход элемента ИЛИ черезвторой элемент НЕ и интегральный усилитель соединен с 3-каскадным формирователем положительного импульса.Схема формирователя разнополярныхимпульсов работает от двуполярногоисточника питания 2.о Недостаток известного устройствасостоит в том, что для его питаниянеобходимо иметь два источника постоянного напряжения, что ограничи- г3 95 вает воэможности формирователя и не позволяет, в частности, использовать его в тех случаях, когда к весогабаритным показателям системы передачи информации предъявляются повышенные требования, или когда введение дополнительной шины дистанцион ного питания связано со значительными материальными затратами.Цель изобретения - расширение функциональных возможностей за счет воэможности формирования серий раз нополярных импульсов, упрощение и повышение надежности.Поставленная цель достигается тем, , что известный формирователь, содержащий двухвходовый элемент ИЛИ, соединенный с информационной шиной и шиной для синхроимпульсов, элемент НЕ с открытым коллектором и вспомогательный резистор, снабжен Формирующим конденсатором, нагрузочным резистором и двумя диодами, один из которых анодом подключен к источнику питания, а катодом через резистор - к выходу элемента НЕ, вход которого подключен к шине синхроимпульсов, второй диод катодом соединен с выходом двухвходо" вого элемента ИЛИ, анодом - с выходом формирователя и через нагрузочный резистор - с шиной питания, а между выходом Формирователя и входом элемента НЕ включен Формирующий конденсатор.На фиг.изображена блок-схема формирователя двуполярных импульсов; на фиг. 2 - временные диаграммы рабоФормирователь двуполярных импульсов содержит двухвходовый элемент1 ИЛИ, входы которого подключены к информационному входу 2 и входу синхроимпульсов 3, Выходдвухвходового элемента 1 ИЛИ подключен через диод 5 к выходу Формирователя 6 и через нагрузочный резистор 7 - к источнику питания 8. К источнику питания 8 также подключен анод диода 9, который катодом через вспомогательный резистор 10 подключен к выходу 11 элемента 12 НЕ с открытым коллектором вход которого соединен с шиной синхроимпульсов 3, Между выходом элемента НЕ 12 и выходом формирователя 6 включен Формирующий конденсатор 13. Источник питания подключается к источнику 8 питания и к общей шине Й.формирователь работает следующим образом.информационные импульсы положительной полярности циклического характера (Фиг. 2). После окончания, например, четвертого импульса на вход синхроимпульсов 3 формирователя подается сигнал окончания цикла О, который, пройдя формирователь, появляется на его выходе 6 в виде сигнала отрицательнОй полярности.Процесс формирования двухполярныхсигналов можно разбить на три этапа.В интервале времени-С , когда сигнал на входе 3 равен нулю, элемент 2 НЕ находится в состоянии логической "1", Информационные импульсы передаются на выходдвухвходового элемента 1 ИЛИ. Положительные уровни напряжения О запирают диодчто приводит к повышению до уровня источника питания 8 напряжения на выходе 6 формирователя. Так как диод 9 подключен анодом к источнику 8 питания, формирующий конденсатор 13 не разряжается, и резисторы 7 и 10 и диод 9 не влияют на прохождение информационных импульсов на выходе 6 формирователя. Таким образом, инФормационные импульсы Формирователь пропускает без искажений,В паузах между информационнымии мпуль сами прои сходи т заряд форми рующего конденсатора 13 до напряжения, близкого к напряжению источника 8 питания. Выход двухвходового элемента 1 ИЛИ в паузах имеет нулевой потенциал, и формирующий конденсатор 13 заряжается от источника питания 8 через диод 9, резистор 10 и диод Постоянная зарядка определяется емкостью формирующего конденсатора 13 и сопротивлением вспомогательного ре эистора 10, которое может бь 1 ть выбрано достаточно малым, Практически заряд конденсатора 13 заканчивается за 1-2 паузы между информационными импульсами. В момент времени на вход 3 поступает сигнал окончания цикла О(фиг. 2), который передается на выход 1 двухвходового элемента ИЛИ 1, вызывая эапирание диода 5, а также. переводит элемент 12 НЕ в состояние логического нуля на выходе 11. В результате формирующий конденсатор 13 оказывается подключенным заряженной положительно правой обкладкой на общую шину. Так как левая обкладка конденсатора 3 заряжена до напряжения источника 85 9516питания, то в интервале времени С-на выходе 6 формируется сигнал отрицательной полярности с амплитудой,близкой к напряжению питания,Таким образом, устройство позволяет преобразовывать две последовательности униполярных импульсов впоследовательность двуполярных импульсов. При этом для питания данногоформирователя двуполярных сигналов 10требуется только один источник питания,формула изобретенияФормирователь двуполярных импульсов, содержащий двухвходовой элемент ИЛИ, соединенный с информационной шиной и шиной синхроимпульсов, 20 элемент НЕ с открытым коллектором и вспомогательный резистор, о т л и - ч а ю щ и й с я тем, что, с целью 74 6расширения функциональных возможнос" тей, он снабжен формирующим конденсатором, нагрузочным резистором и двумя диодами, один из которых анодом подключен к источнику питания, а катодом через резистор - к выходу элемента НЕ, вход которого подключен к шине синхроимпульсов, второй диод катодом соединен с выходом двухвходового элемента ИЛИ и анодом - с выходом формирователя и через нагрузочный резистор с шиной питания, а между выходом формирователя и выходом элемента НЕ включен формирующий конденсатор,Источники информации,принятые во внимание при экспертизе1. Коротынский А. Устройство с тремя состояниями равновесия. Электронная техника в автоматике 1972, й 9,2, Шумилин В. Преобразователь двуполярного кода. Информационный листок й 75-076, ВИНИ, 1975.
