Устройство для измерения интегральных коэффициентов формы электрических сигналов

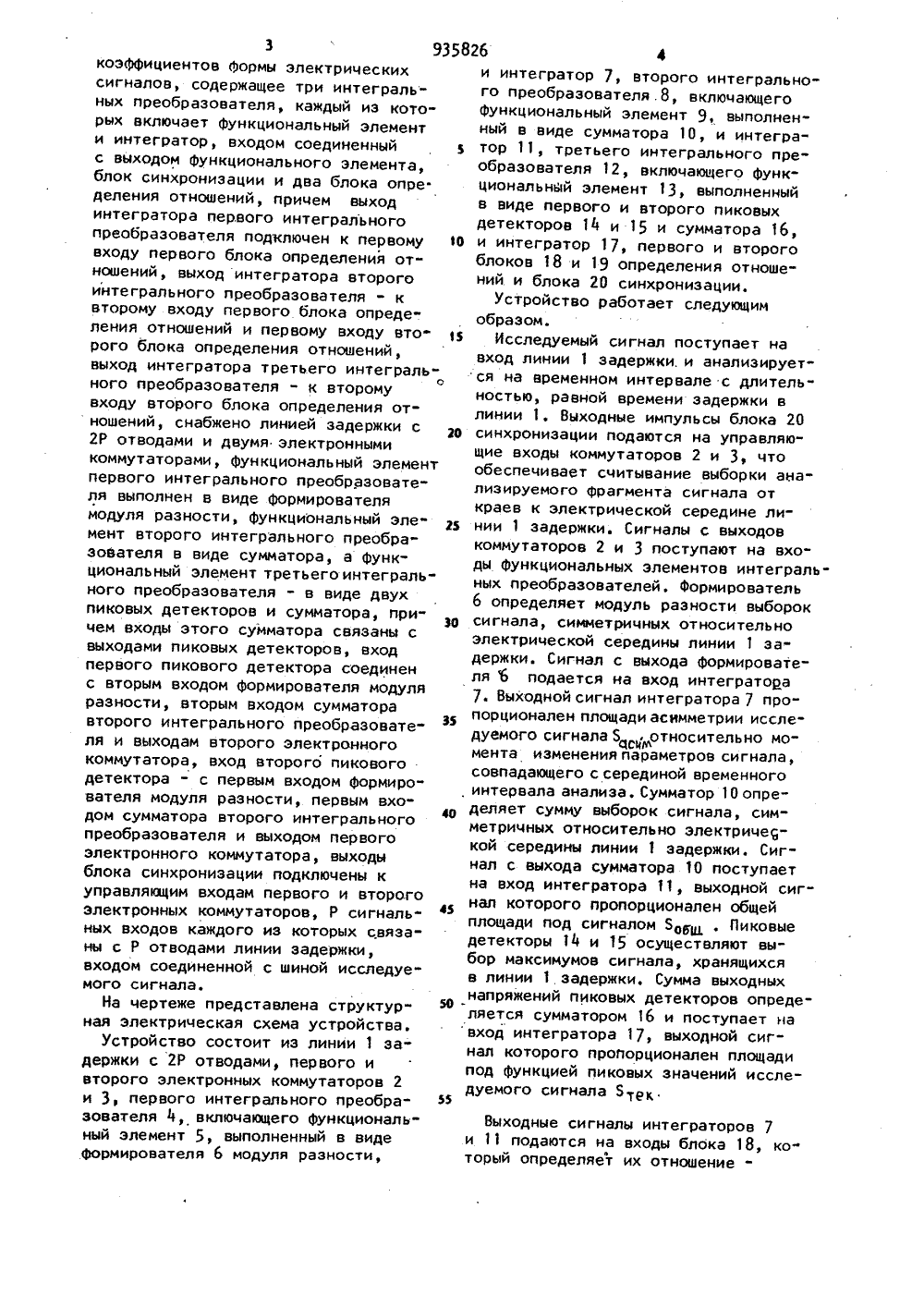

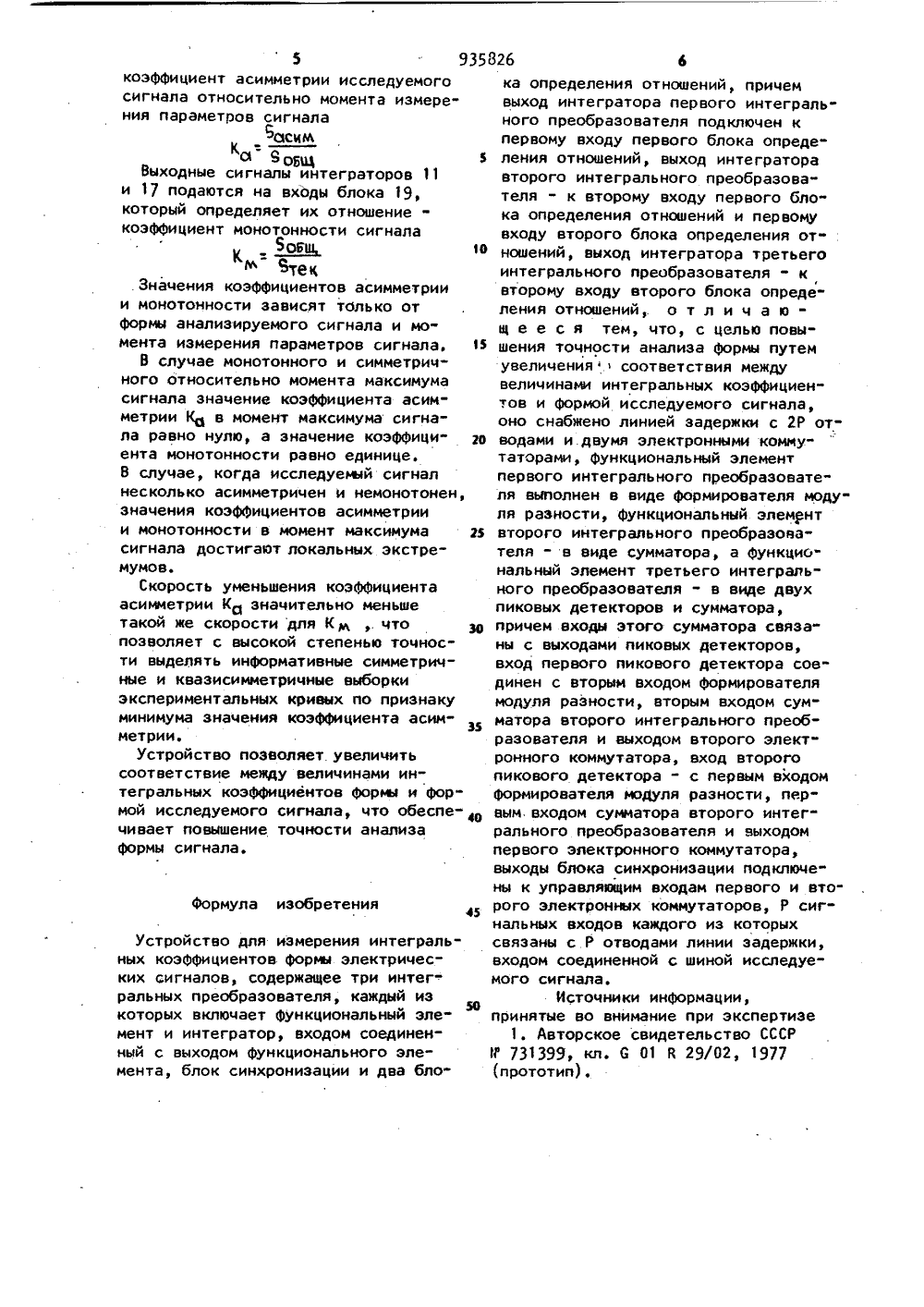

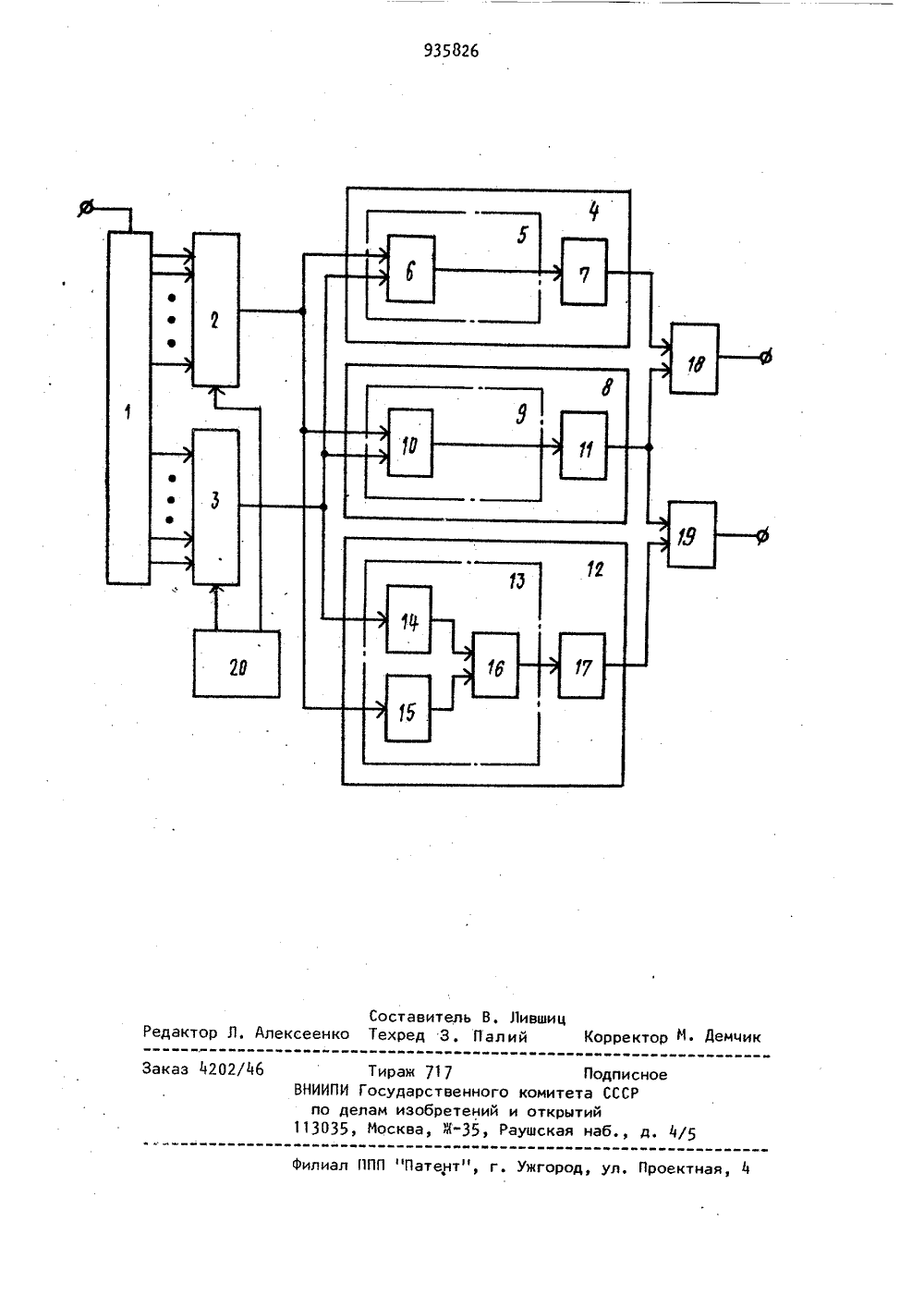

) Автор изобрете Г, Руденко титут радиоэлектроникиЧ(7) Заявител арьковск 4) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИНТЕГРАЛЬНЫХ КОЭФФИЦИЕНТОВ ФОРМЫ ЭЛЕКТРИЧЕСКИХ СИГНАЛО Изобретение относится к электройзмерительной технике и может. быть ис" пользовано при разработке устройств автоматического анализа Формы сигналов.Наиболее близким к изобретению по технической сущности является устройство для измерения интегральных коэффициентов Формы электрических сигналов, содержащее три интегральных преобразователя, каждый из которых включает Функциональный элемент и интегратор, входом соединенный с выходом функционального элемента, блок синхронизации и два блока определения отношений, причем выход интегратора первого интегрального преобразователя подключен к первому входу первого блока определения отношений, выход интегратора второго интегрального преобразователя - ко второму входу первого блока определения отношений и первому входу второго блока определения отношений,выход интегратора третьего интеграль" ного преобразователя - ко второму входу второго блока определения отношений, выход которого соединен со вторым входом блока перемножения, первым входом связанного с выходом первого блока определения отношений, формирователь Функционального множителя и преобразователь импульс". ного напряжения в квазипостоянное 1.Недостатком этого устройства явля" ется малое соответствие между величинами интегральных коэффициентов и Формой исследуемого сигнала. У сигналов, различных по Форме, но оди-. наковых по площади, интегральные коэффициенты оказываются равными,Цель изобретения - повышение точности анализа Формы путем увеличения соответствия между величинами интегральных коэффициентов и Формой исследуемого сигнала.Цель достигается тем, что устройство для измерения интегральных5 о 20 н зо 3 93 коэффициентов Формы электрических сигналов, содержащее три интегральных преобразователя, каждый иэ которых включает функциональный элемент и интегратор, входом соединенный с выходом Функционального элемента, блок синхронизации и два блока опре. деления отношений, причем выход интегратора первого интегрального преобразователя подключен к первому входу первого блока определения от" ношений, выход интегратора второго интегрального преобразователя - к второму входу первого блока определения отношений и первому входу второго блока определения отношений, выход интегратора третьего интеграль" ного преобразователя - к второму входу второго блока определения отношений, снабжено линией задержки с 2 Р отводами и двумя электронными коммутаторами, Функциональный элемент первого интегрального преобразователя выполнен в виде формирователя модуля разности, функциональный эле" мент второго интегрального преобразователя в виде сумматора, а функциональный элемент третьего интегрального преобразователя - в виде двух пиковых детекторов и сумматора, при" чем входы этого сумматора связаны с выходами пиковых детекторов, вход первого пикового детектора соединен с вторым входом формирователя модуля разности, вторым входом сумматора второго интегрального преобразователя и выходам второго электронного коммутатора, вход второго пикового детектора - с первым входом Формирователя модуля разности, первым входом сумматора второго интегрального преобразователя и выходом первого электронного коммутатора, выходы блока синхронизации подключены к управляющим входам первого и второго электронных коммутаторов, Р сигнальных входов каждого иэ которых связаны с Р отводами линии задержки, входом соединенной с шиной исследуемого сигнала.На чертеже представлена структурная электрическая схема устройства.Устройство состоит из линии 1 задержки с 2 Р отводами, первого и второго электронных коммутаторов 2 и 3, первого интегрального преобразователя 4, включающего функциональный элемент 5, выполненный в виде формирователя 6 модуля разности,5826 4 и интегратор 7, второго интегрального преобразователя .8, включающегофункциональный элемент 9, выполнен"ный в виде сумматора 10, и интегратор 11, третьего интегрального пре"образователя 12, включающего функциональный элемент 13, выполненныйв виде первого и второго пиковыхдетекторов 14 и 5 и сумматора 16,и интегратор 17, первого и второгоблоков 18 и 19 определения отноше" ний и блока 20 синхронизации.Устройство работает следующимобразом. Исследуемый сигнал поступает на вход линии 1 задержки, и анализирует ся на временном интервале с длитель"ностью, равной времени задержки в линии 1. Выходные импульсы блока 20 синхронизации подаются на управляющие входы коммутаторов 2 и 3, что обеспечивает считывание выборки анализируемого фрагмента сигнала от краев к электрической середине линии 1 задержки. Сигналы с выходовкоммутаторов 2 и 3 поступают на входы Функциональных элементов интеграль"ных преобразователей. Формирователь6 определяет модуль разности выбороксигнала, симметричных относительноэлектрической середины линии 1 задержки. Сигнал с выхода формирователя 6 подается на вход интегратора 7. Выходной сигнал интегратора 7 пропорционален площади асимметрии исследуемого сигнала 5, . относительно момента изменения параметров сигнала, совпадающего с серединой временного интервала анализа, Сумматор 10 определяет сумму выборок сигнала, симметричных относительно электриче 1;кой середины линии 1 задержки. Сигнал с выхода сумматора 10 поступаетна вход интегратора 11, выходной сигнал которого пропорционален общейплощади под сигналом 5 О . Пиковыедетекторы 14 и 15 осуществляют выбор максимумов сигнала, хранящихсяв линии 1 задержки. Сумма выходныхнапряжений пиковых детекторов определяется сумматором 16 и поступает навход интегратора 17, выходной сигнал которого пропорционален площадипод Функцией пиковых значений исследуемого сигнала 5 те,Выходные сигналы интеграторов 7и 11 подаются на входы блока 18, ко"торый определяет их отношение826 5 935коэффициент асимметрии исследуемогосигнала относительно момента измерения параметров сигналаасив6а ВбВыходные сигналы интеграторов 11и 17 подаются на входы блока 19,который определяет их отношение "коэффициент монотонности сигналак ДЩ1 ЮМ= Втек.Значения коэффициентов асимметриии монотонности зависят только отформы анализируемого сигнала и момента измерения параметров сигнала.В случае монотонного и симметричного относительно момента максимумасигнала значение коэффициента асимметрии К в момент максимума сигна"ла равно нулю, а значение коэффици" 20ента монотонности равно единице.В случае, когда исследуемый сигналнесколько асимметричен и немонотонен,значения коэффициентов асимметриии монотонности в момент максимума ьсигнала достигают локальных экстремумов.Скорость уменьшения коэффициентаасимметрии КС 1 значительно меньшетакой же скорости для Крл ,. чтопозволяет с высокой степенью точности выделять информативные симметричные и квазисимметричные выборкиэкспериментальных кривых по признакуминимума значения коэффициента асим 3метрии.Устройство позволяет. увеличитьсоответствие между величинами интегральных коэффициентов Формы и формой исследуемого сигнала, что обеспечивает повышение точности анализаформы сигнала,Формула изобретения Устройство для измерения интегральных коэффициентов Формы электрических сигналов, содержащее три интегральных преобразователя, каждый изм Я которых включает Функциональныи элемент и интегратор, входом соединенный с выходом функционального элемента, блок синхронизации и два блока определения отношений, причемвыход интегратора первого интегрального преобразователя подключен кпервому входу первого блока определения отношений, выход интеграторавторого интегрального преобразова"теля - к второму входу первого бло"ка определения отношений и первомувходу второго блока определения от"ношений, выход интегратора третьегоинтегрального преобразователя - квторому входу второго блока определения отношений,. о т л и ч а ющ е е с я тем, что, с целью повышения точности анализа Формы путемувеличения соответствия междувеличинами интегральных коэффициен"тов и формой исследуемого сигнала,оно снабжено линией задержки с 2 Р отводами и.двумя электронными комму"таторами, Функциональный элементпервого интегрального преобразовате"ля выполнен в виде формирователя моду"ля разности, функциональный элементвторого интегрального преобразователя - в виде сумматора, а Функциональный элемент третьего интегрального преобразователя - в виде двухпиковых детекторов и сумматора,причем входы этого сумматора связаны с выходами пиковых детекторов,вход первого пикового детектора соединен с вторым входом Формирователямодуля разности, вторым входом сумматора второго интегрального преобразователя и выходом второго элект"ронного коммутатора, вход второгопикового детектора - с первым входомФормирователя модуля разности, первым. входом сумматора второго интегрального преобразователя и выходомпервого электронного коммутатора,выходы блока синхронизации подключены к управляющим входам первого и второго электронных коммутаторов, Р сигнальных входов каждого из которыхсвязаны с Р отводами линии задержки,входом соединенной с шиной исследуемого сигнала.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМф 731399, кл. 6 01 й 29/02, 1977935826 Составитель В. ПившТехред 3. П ал ий Корректор И. Йемчи едактор Л. Алексеенк аказ 4202/4 о НИИ Филиал ППП "Патент", г. Ужгород, ул, Проект Тираж 71 ПИ Государственного делам изобретений 35, Москва, 4-35, Подпи комитета ССС открытий ушская наб.,
