Сигнализатор превышения температуры

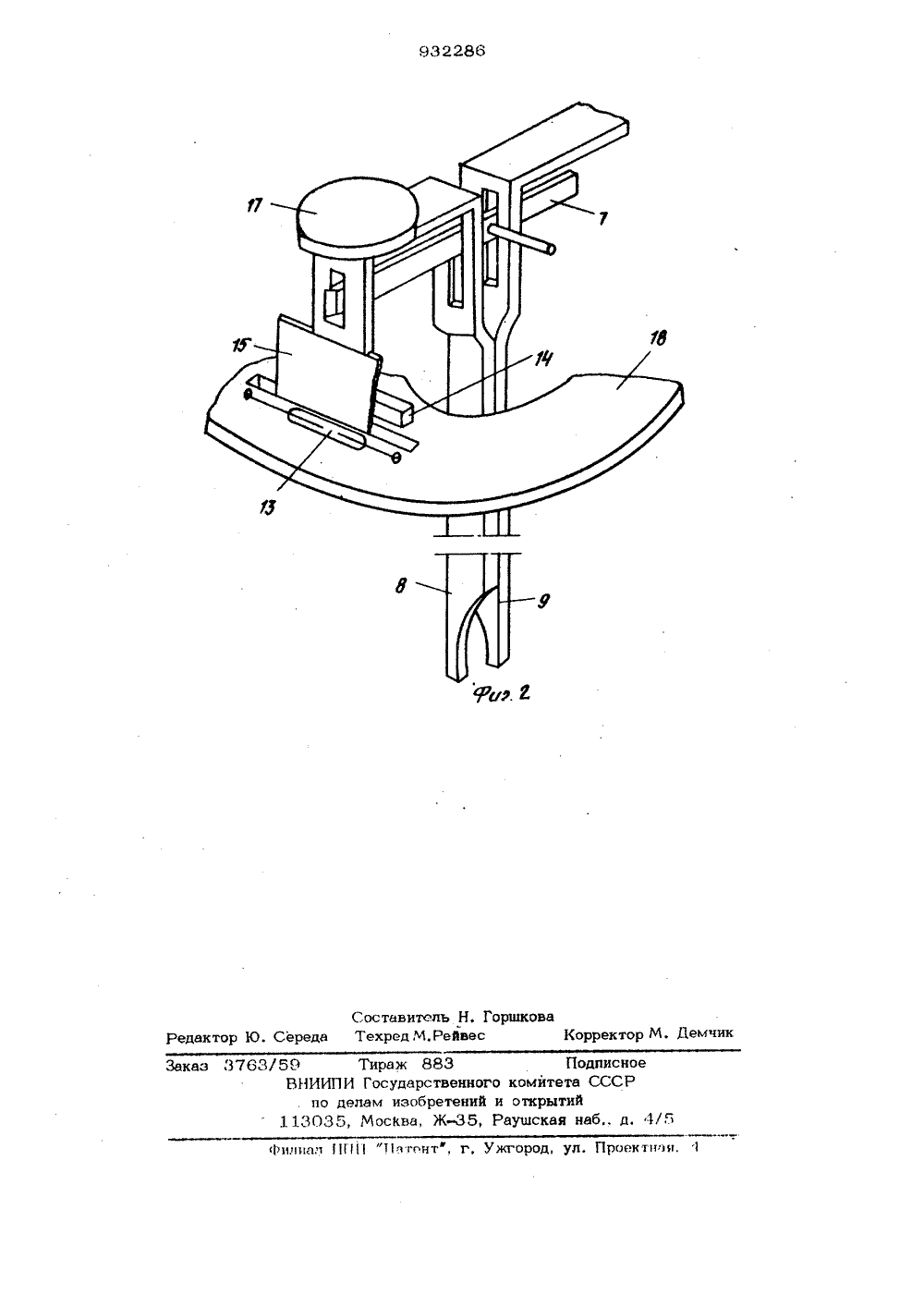

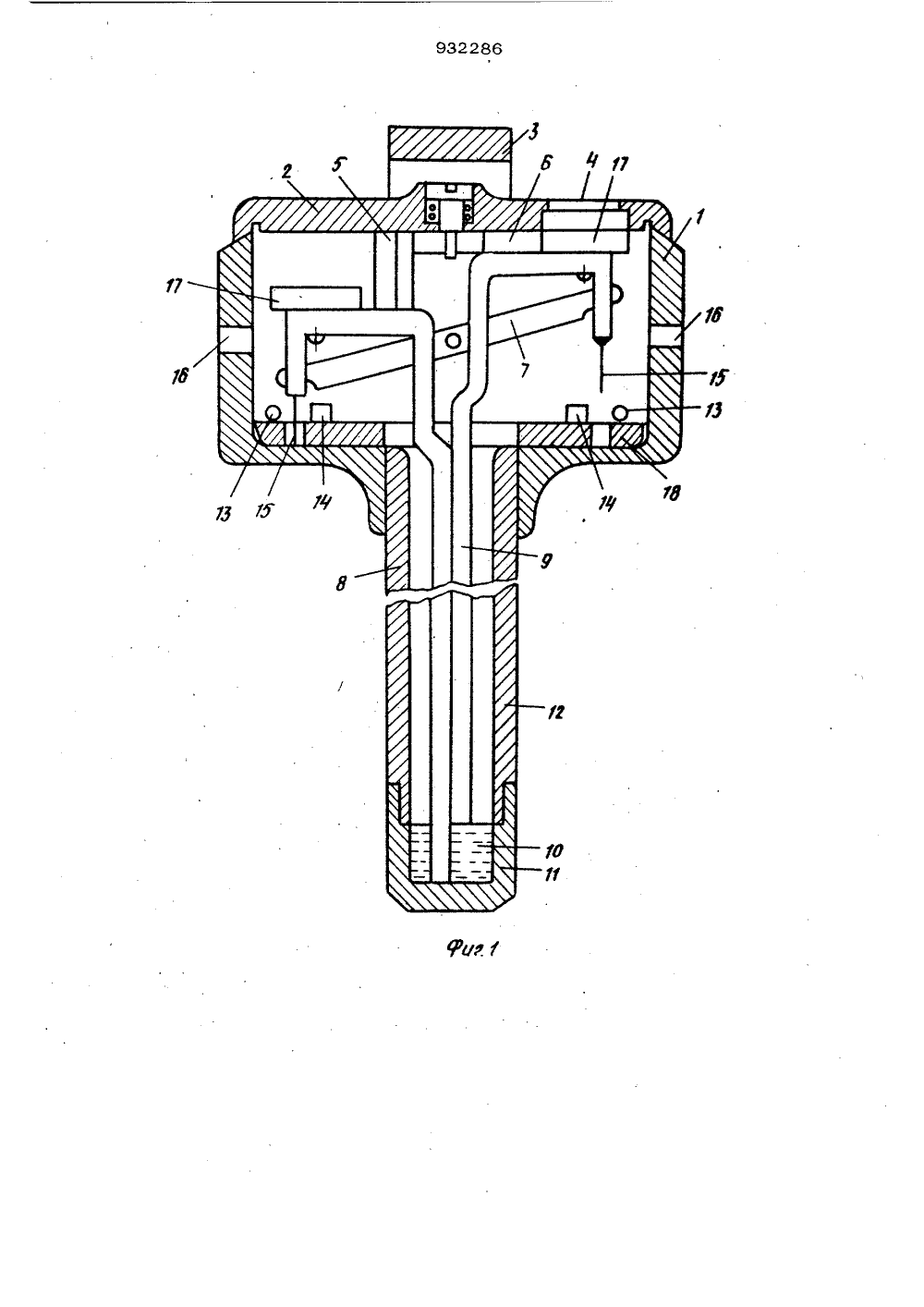

ОЛ ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскннСециалисткческинРеспублик и 932286(5)М. Кл. 001 К 11/06 аЬеударстеанныа кемнтет СССР ае делам нэабретеннй н отарытнДата опубликования описания 02,06,82 72) Авторь изобрете(7) Заявитель Конотопский ордена Трудовоголектромеханический завод Кра расного Знный мета(54) СИГНАПИЗАТОР ПРЕВЪШЕТЕМПЕРАТУРЫ ого, он трепитания к э кром ет подводактромагнитно епиальног а тушке. Бель и бретения - по ние падеж ности что дополнрого оа оба выполнены кальной т полненыконцы крыше.Кон тная группа выполнена идеов и вк тоя ди метр корпуса и разделенных заслонками, за крепленными на Г-образных конпвх штоковС целью обеспечения возможности визуального съема информации о срабатывании сигналиэатора на горизонтальных Изобретение относится к средствам контроля температуры и может быть использовано для контроля температуры деталей и узлов машин, в частности вен, тиляторов, насосов, компрессоров и др.Известны термодатчики с легкоплав 5 кой вставкой, используемые в системах зашиты от пожаров и перегрева узлов 11Наиболее близким к предлагаемому является сигнализатор превышения темо пературы, содержащий корпус, размещенный в нем шток, один конец которого установлен в легкоплавкую вставку, пружинуи контактную группу 2 .Недостатком его является невысокая надежность, так как при вибрации усилием электромагнита контактной группы легкоплавкая вставка может быть разрушена, при температуре близкой к плавлению, и тогда он теряет работоспособность. Он не имеет местной сигнализации, что не позволяет включить последовательную группу таких сигналиэаторов, так как теряется расшифровка перегретого объекигнализа тора.тавленная цель достигается тем,игнализатор введены коромысло,тельный шток, один конец кототся на легкоплавк ю встав отивоположных конца штоко Г-образными, причем в вер части конца каждого штока прорези, в которые заведень оромысна, подпружиненного люченных параллельно герко ных магнитов, размещенныхьно противоположно на основа3 9322площадках которых закреплены бленкеры,а в крышке корпуса выполнено отверстиес вставленной в него линзой.На фиг, 1 представлен сигналиэатор,общий вид; на фиг. 2 - кинематическаясхема сигналиэатора.,Сигнализатор содержит корпус 1 с поворотной крьппкой 2 и рукояткой 3 взвода, смотровой линзой 4, рабочей пружи:ной 5, в свободном положении и в сжатом 6 (укаэанно пунктиром), упирающейся в коромысло 7, соединяющее кннематически штоки 8 и 9. Шток 8 удерживается легкоплавкой вставкой 10, а шток 9опирается на нее. Наконечник 11 соединен с корпусом 1 трубкой 12 иэ пластмассы с низкой теплопроводностью. Кон-.тактная группа содержит два геркона 13,включенных параллельно, два магнита 14,напротив герконов 13 и между ними расположены экран мслонки 15; жесткосвязанные со штоками 8 и 9, На чертеже левый геркон разомкнут, правыйзамкнут. Соединение термодатчиков осуществляется кабелями, заведенными вдатчик через кабельные вводы 16. Коромысло 7 снабжено бленкерами 17,окрашенными в красный цвет, обозначен-ный горизонтальной штриховкой. На корпусе 1 и поворотной крышке 2 нанесеныустановочные треугольники для точнойустановки смотровой линзы 4, Регулировка положения герконов 13 относительно экран-смслонки 15 осуществляетсяпрокладками 18.Термодатчик работает следующим образом.Для взвода необходимо повернуть поворотную крышку 2 по стрелке рукояткой 3 взвода и совместить треугольники. 4 Она корпусе 1 к поворотной крышке 2.При этом смотров.ая линза 4 устанавливается против опущенного бленкера 17.Рабочая пружина 5 занимает положение 6(отмеченное пунктиром), сжимается и воздействует на поднятое плечо коромысла 7,45В таком положении термодатчик готовк работе. Регулировка положения герконов 14 относительно экран.заслонок 15,осуществляется прокладками под плату 19,достигая такого положения, чтобы пригоризонтальном положении коромысла 7,оба геркона 13, перекрывались экранзаслонками 15. При достижении заданнойтемпературы, легкоплавкая вставка 10плавится, освобождая шток 8 и создаваявоэможность штоку 9 опуститься подвоздействием пружины 6, Когда коромыс 86 ало 7 достигает горизонтального положе. ния, оба геркона 13 оказываются перекрытыми акранкэаслонками 15, цепь сит- нализации разрывается, сигнализируя о срабатывании термодатчика. В дальнейшем,шток 9 опускается в легкоплавкую вставку, а шток 8 выводится из нее.Коромысло 7 с бленкером 17 подводится к смотровой линзе 4, красным цветом сигнализируя о срабатывании термодавчика.Для повторной работы необходимо повернуть рукоятку 3 взвода в направлении укаэанном стрелкой на поворотной крышке 2 до совмещения треугольников на корпусе 1 и крышке 2.Формула изобретения1. Сигналиэатор превышения температуры, содержащий корпус, размещенныйв нем шток, один конец которого установлен в легкоплавкой вставке, пружину,контактную групйу, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности сигнализатора, в него введеныкоромысло, дополнительный шток, одинконец которого опирается. на легкоплавкую вставку, а оба противоположных конца штоков выполнены Г-образными, причем в вертикальной части конца каждогоштока выполнены прорези, в которыезаведены концы коромысла, подпружиненного к крышке корпуса.2, Сщйалиэатор по п, 1, о т л и ч а ю -щ и й с я тем, что контактная группавыполнена в виде двух включенных параллельно герконов и постоянных магнитов, размещенных диаметрально противоположно на основании корпуса и разделенных заслонками, закрепленными наГ-образных концах штоков.3, Сигнализатор по п. 1, о т л ичающийся тем, что, с цельюобеспечения возможности визуального съема информации о срабатывании сигнализатора, на горизонтальных площадках Г-обраэныхконцов штоков закреплены бленкеры, ав крышке корпуса выполнено отверстиес вставленной и него линзой.Источники информации,принятые во внимание при экспертизе1. Патент ВеликобританииМ 1.011983, кл. б 1 Р, 1970,2. Авторское свидетельство СССР932286 Составитель Н. ГоршковаРедактор Ю. Середа Техред М.Рейвес Корректор М. Лемчик 1 пинал 11111 "Патент", г. Ужгород, ул, Проектное 3763/50 Тираж 883 ВНИИПИ Государствен по делам изобретен 113035, Москва, ЖПодписноего комитета СССРй и открытийРаушская наб., д, 4
